多场景适配传动链轮结构设计方案

　　链轮作为链传动系统的核心承载部件，在各类需要精准动力传递的工况中承担着不可替代的作用，从车间里的输送线驱动端，到代步自行车的后轮传动组，再到小型电机配套的减速输出结构、汽车发动机的正时传动系统，都能见到这类零件的身影。不同于齿轮直接啮合的传动形式，链轮通过与链条滚子的逐齿嵌合完成动力传递，能在中心距较大的传动场景下保持稳定的传动比，不会像带传动那样出现长时间运行后的打滑丢转问题，同时对安装环境的适应性更强，在多粉尘、有少量油污的工况下依然能维持可靠运行。

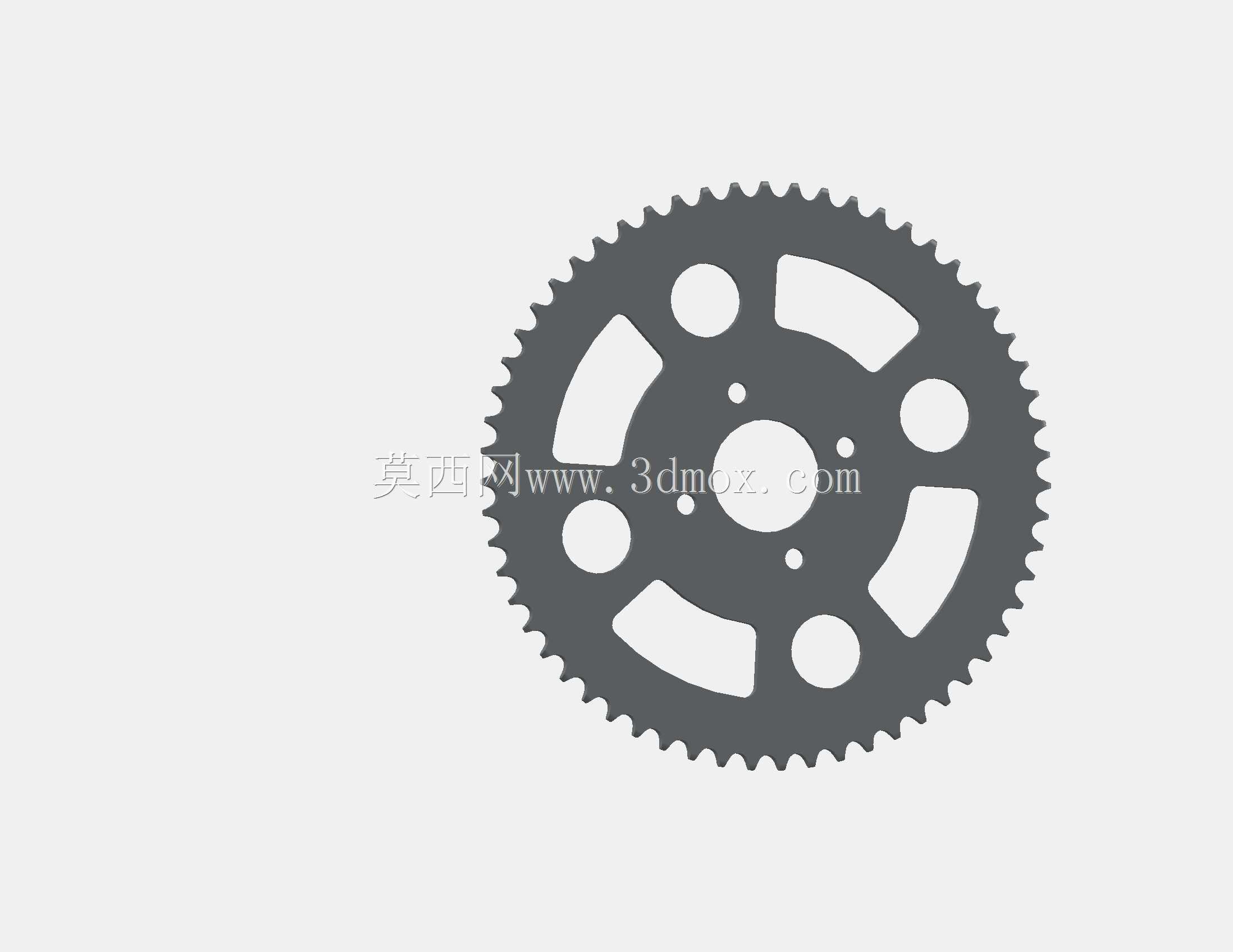

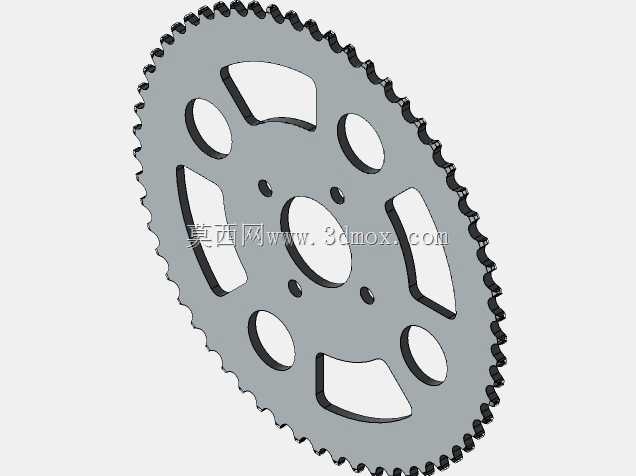

　　这款链轮在结构设计阶段，首先围绕不同应用场景的安装边界做了适配性考量，中心定位孔采用基孔制公差设计，能直接与对应规格的输出轴配合，孔周均匀分布的四个小直径安装孔，用于穿装紧固螺栓实现链轮与轮毂的周向固定，避免大扭矩传递过程中出现链轮与轴的相对转动。轮体上分布的多个大小不一的镂空槽与圆孔，并非随意设置的减重结构：大尺寸的弧形槽在保证轮体整体结构刚度的前提下，尽可能削减了轮体的自重，降低传动过程中的转动惯量，让设备启停阶段的动力冲击更小；圆形的镂空孔则兼顾了加工便利性与动平衡性能，在高速运转场景下，对称分布的圆孔能抵消轮体加工过程中产生的微量质量偏差，减少运转时的径向跳动。

　　齿形部分的设计严格匹配对应规格链条的节距参数，齿廓曲线采用三圆弧一直线的标准齿形，能保证链条滚子顺畅进入与退出啮合位置，不会出现卡链、跳齿的问题，齿部的工作表面在实际加工中会做相应的硬化处理，提升耐磨性能，延长整套传动结构的维护周期。轮缘部分的厚度经过反复校核，既保证与链条宽度的适配性，不会出现链条侧向滑脱的问题，又不会因为厚度过大增加不必要的结构重量。

　　在实际选型应用时，需要先确认安装轴的直径与键槽尺寸是否与中心孔参数匹配，同时核对链轮的齿距是否与所选用的链条规格一致，安装时要保证两配对链轮的端面处于同一平面，避免出现偏磨导致链条过早磨损。针对不同的负载场景，这款链轮的结构预留了足够的强度余量，在自行车传动场景下，能承受骑行过程中脚踏输出的峰值扭矩，应对颠簸路面的瞬时冲击；在小型电机驱动的输送设备上，能维持长时间连续运转的结构稳定性，不会因为持续负载出现轮齿变形；在汽车附属传动结构中，能适配发动机舱内的温度变化，保持尺寸稳定性，保证正时或者附属机构的传动精度。

　　不同于实心轮体的链轮设计，这种带镂空结构的链轮在装配时更便于吊装对位，工人可以通过握持镂空位置调整轮体的安装角度，快速对准安装孔位完成紧固作业。日常维护过程中，镂空结构也能让润滑脂更容易到达齿面与链条的接触位置，减少润滑死角，同时运行过程中附着在轮体上的粉尘、碎屑能通过镂空槽及时排出，不会在齿根位置堆积造成啮合卡滞。从结构刚度的角度看，轮辐部分的弧形过渡设计避免了应力集中问题，在承受瞬时冲击载荷时，应力能沿着弧形轮辐均匀分散到整个轮体，不会在孔位或者槽的边角位置出现应力断裂的隐患。
