柴油机燃油输送泵壳体结构设计

　　在柴油动力系统的燃油供给回路中，泵壳作为核心承载构件，直接决定了燃油泵的安装适配性、运行密封性与结构可靠性，其结构设计需要同时兼顾流体通路布局、安装固定强度、周边部件避让等多重工程需求。从实际应用场景来看，这类泵壳多用于中小功率柴油机的低压燃油输送单元，安装在柴油机缸体侧部的预留安装位上，需要承受柴油机运行过程中产生的持续振动，同时要适配不同机型的安装孔位偏差，还要为内部的泵油组件、密封件、进出油接头提供稳定的安装基准。

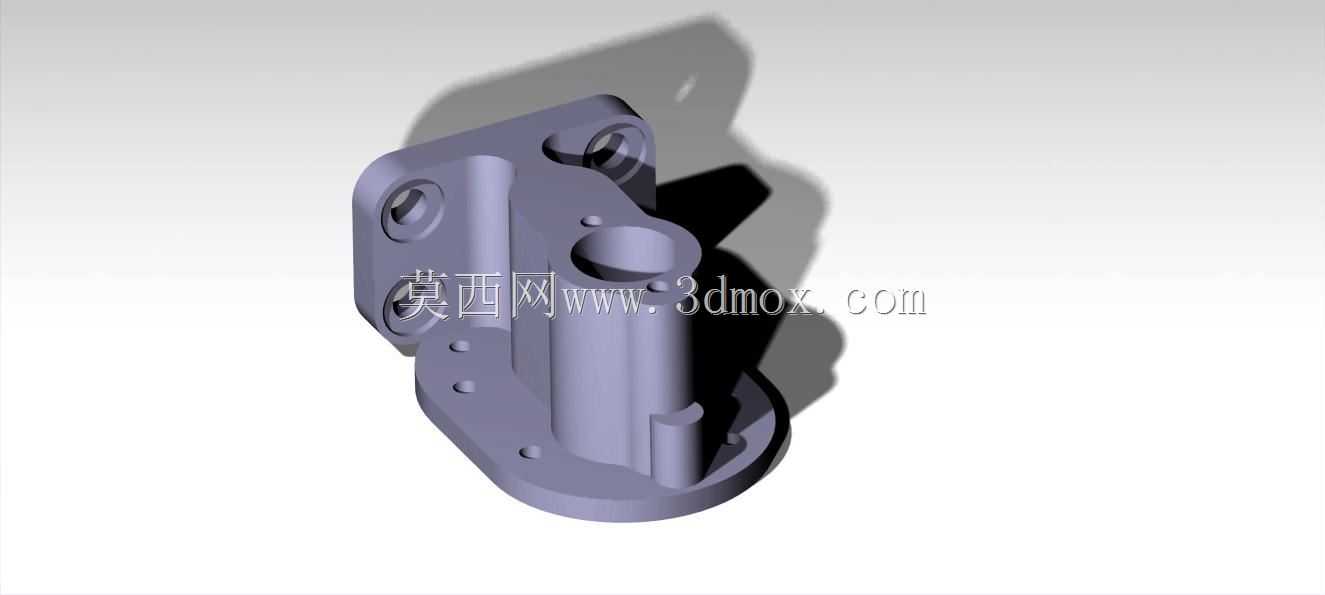

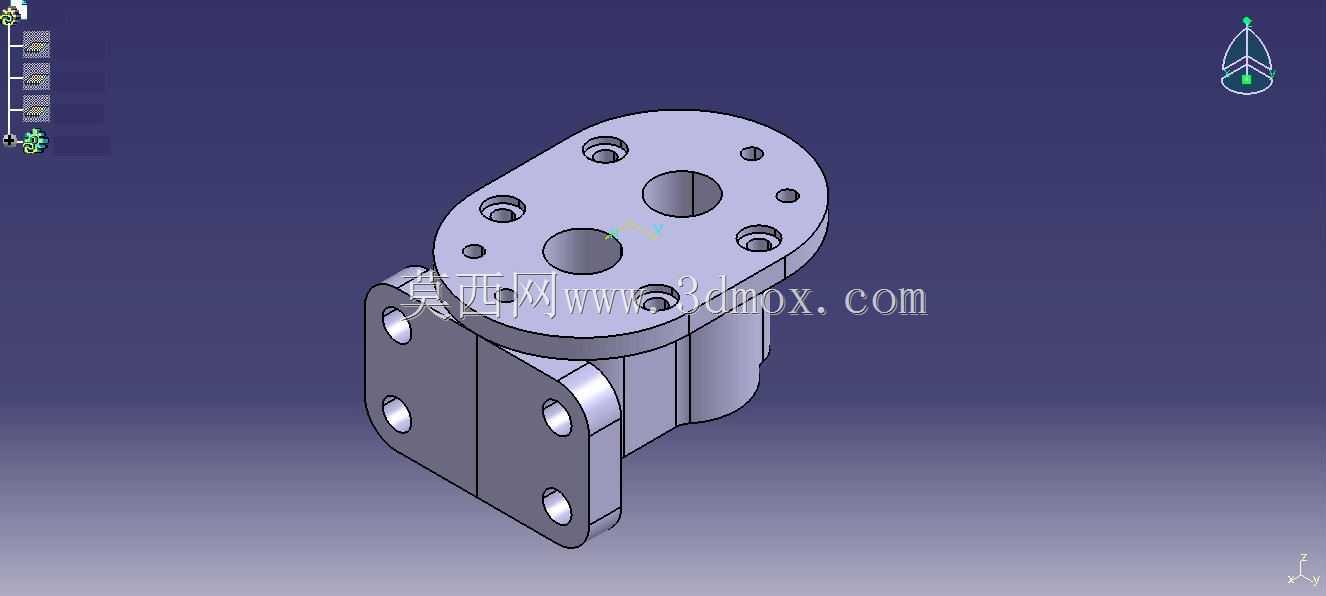

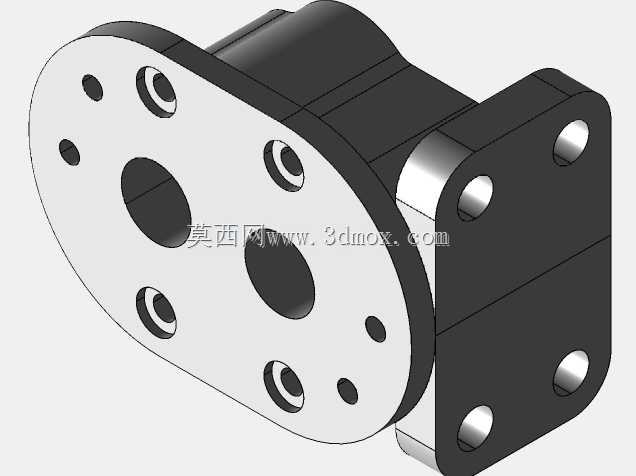

　　从结构功能特性来看，该泵壳采用一体化铸造成型后做机加工的工艺路线，主体为带竖向安装法兰的筒式腔体结构，侧部伸出的安装耳板上预留了多个通孔，用于穿装固定螺栓将泵壳锁紧在柴油机机体上，安装耳板的贴合面需要做铣平处理，保证安装后结合面的平面度满足密封要求，避免燃油渗漏或者机油混入燃油回路。筒状腔体内部是容纳泵油柱塞、复位弹簧、单向阀组的核心空间，腔体的内径尺寸公差需要严格控制，保证柱塞往复运动时的配合间隙处于合理区间，间隙过大会导致燃油内泄、泵油压力不足，间隙过小则会在热态工况下出现柱塞卡滞，引发供油中断故障。腔体上端的开口用于安装端盖与密封组件，侧部预留的通孔分别对应进油、回油通路，进油通路连通燃油滤清器来油端，回油通路连通燃油箱的回油管路，多余的燃油会通过回油通路带走泵腔内的热量，避免长时间运行导致燃油温度过高产生气阻。

　　设计过程中首先需要确定安装边界尺寸，安装法兰的轮廓尺寸要匹配柴油机侧部的安装空间，不能与周边的机油冷却器管路、启动电机接线、缸盖螺栓等部件产生干涉，固定孔的孔位坐标需要严格对应机体上的螺纹孔位置，孔位偏差控制在0.1mm以内，避免安装时出现螺栓别劲导致壳体受力开裂。腔体的壁厚设计需要兼顾强度与轻量化要求，常规工况下壁厚取4-5mm即可满足承压需求，在安装耳板与腔体衔接的位置需要做圆角过渡，避免应力集中，柴油机运行时的振动载荷会在直角衔接位置产生疲劳应力，长期运行容易出现裂纹导致燃油泄漏。进出油口的接头螺纹规格需要匹配整车燃油管路的接头尺寸，通常采用公制细牙螺纹或者管螺纹，螺纹孔的深度要满足接头拧入后的密封长度要求，同时要在螺纹孔周边预留足够的扳手操作空间，方便售后维护时拆装油管接头。

　　从实际装配的角度考虑，泵壳的底部端面需要做精加工处理，作为内部组件的轴向定位基准，保证柱塞的行程处于设计范围内，泵油行程的偏差会直接影响每循环的供油量，进而导致柴油机怠速不稳、动力输出不足等问题。壳体表面的安装凸台用于固定泵油驱动机构的定位销，凸台的高度需要精准控制，保证驱动摇臂的摆角处于合理区间，避免摇臂运动时与壳体内壁产生刮擦。在腔体的内壁上需要预留密封件的安装槽位，槽位的宽度与深度要匹配对应规格的O型密封圈，保证装配后密封圈的压缩量处于合理范围，压缩量过大容易导致密封圈过早老化失效，压缩量不足则会出现密封不严的渗漏问题。

　　这类泵壳的材料通常选用压铸铝合金，兼顾轻量化与导热性能，铝合金的导热系数较高，能够快速将泵腔内燃油的热量传递到外部空气中，降低气阻产生的概率，同时铝合金的铸造性能较好，能够成型较为复杂的内部通路结构，减少后续机加工的工序量。在结构设计时还要考虑铸造工艺的可行性，所有的壁厚要尽量保持均匀，避免出现局部壁厚过大导致铸造时产生缩孔缺陷，壳体的外表面尽量减少深槽与尖角结构，方便压铸模具的脱模，同时降低后续机加工的刀具损耗。对于安装耳板这类承受螺栓压紧力的部位，需要在背面设置加强筋结构，提升耳板的结构强度，避免螺栓拧紧时耳板出现变形导致结合面密封失效。

　　在实际台架验证阶段，这类泵壳需要通过1000小时的满负荷振动测试，在模拟柴油机全工况运行的振动载荷下，检查壳体是否出现裂纹、渗漏等问题，同时要验证在-30℃到120℃的环境温度区间内，壳体的尺寸变形量是否在允许范围内，保证不同温度工况下内部运动组件的配合间隙始终处于设计区间。还要做耐压测试，向泵腔内通入1.5倍额定工作压力的燃油，保压5分钟检查各结合面是否存在渗漏，验证壳体的承压能力是否满足设计要求。
