液压泵圆柱传动轴组件结构设计

　　在液压系统的动力传输链路里，这类带法兰安装端的圆柱轴组件是轴向柱塞泵、齿轮泵里连接动力输入与转子做功的核心承载零件，日常在工程机械液压站、机床液压夹紧系统、冶金设备静压支撑回路里都能见到它的应用场景，它的作用是把电机输出的旋转扭矩平稳传递到泵体内部的做功单元，同时保证轴伸端与泵腔之间的密封可靠性，避免液压油沿轴面泄漏，也防止外界粉尘、切削液进入泵腔污染液压介质。

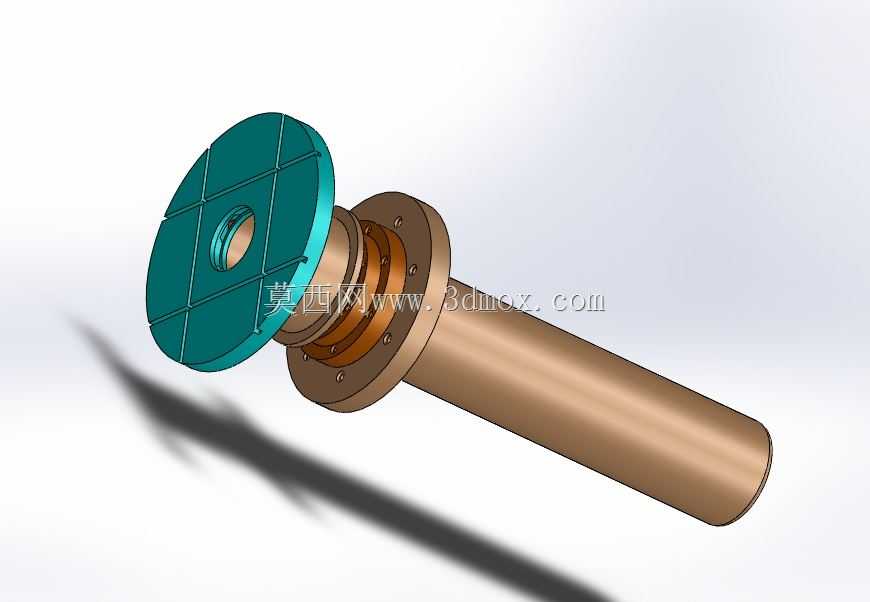

　　从结构设计逻辑来看，这个组件的长圆柱轴段是主要的扭矩传递载体，轴身采用等直径圆柱设计，一方面是为了适配泵体内腔的滑动轴承或者滚动轴承的安装位，保证轴系转动时的同轴度，减少高速旋转下的径向跳动；另一方面等直径轴段加工难度低，外圆磨床一次走刀就能完成精度加工，圆柱度、表面粗糙度都能稳定控制在液压元件要求的公差范围内，避免轴面磨损导致密封件过早失效。靠近法兰端的多段阶梯轴结构，是用来定位泵内的转子、隔套、密封件的，每一段阶梯的轴肩高度都经过受力核算，既要保证零件安装时的轴向定位可靠，不会在液压冲击下出现轴向窜动，又要避免轴肩应力集中导致的疲劳断裂，毕竟液压泵在负载突变时，轴件承受的瞬时扭矩可能达到额定值的2-3倍。

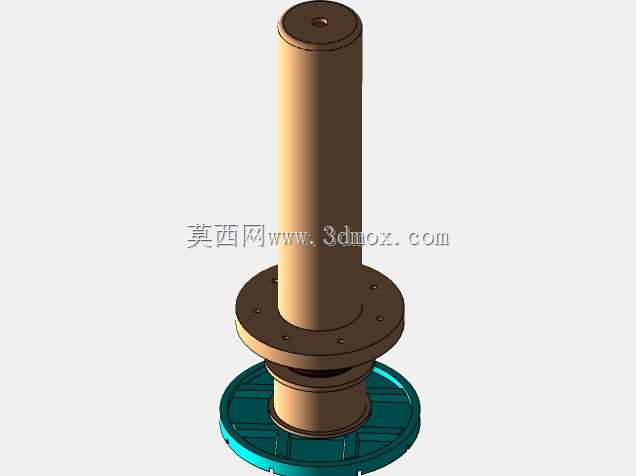

　　端部的带网格加强筋的法兰盘是整个组件的安装定位基准，法兰端面上的通孔用来穿装连接螺栓，把整个轴组件和泵体的端盖牢牢固定，法兰背面的止口和泵体端盖的止口槽配合，能保证轴系和泵腔的同轴度误差控制在0.02mm以内，避免轴转动时出现偏磨。法兰盘表面的网格状加强筋不是随意设计的，一方面是为了增加法兰本身的结构刚度，在螺栓预紧力作用下不会出现翘曲变形，保证密封面的平面度；另一方面这些网格槽可以容纳少量溢出的液压油，避免油液在安装面堆积造成的密封失效，同时也能在装配时起到存积润滑脂的作用，方便初次安装时的对位调整。

　　从安装边界尺寸来看，长圆柱轴段的长度是根据泵体内部的轴承跨距、转子安装宽度、密封件安装空间综合确定的，轴伸端的长度要保证和电机联轴器或者皮带轮的配合长度足够，不会出现传动打滑；法兰盘的外径尺寸匹配标准液压泵的端盖安装尺寸，能直接适配同系列的泵体外壳，不需要额外做安装转接；法兰上的螺栓孔分布圆直径遵循液压元件的安装尺寸规范，和通用泵端盖的螺栓孔位完全对应，现场维修更换时可以直接互换，不需要重新加工安装孔。

　　在功能特性上，这个轴组件的配合面都做了表面硬化处理，和密封件接触的轴段表面粗糙度控制在Ra0.8以下，硬度达到HRC45以上，能有效抵抗密封唇口的摩擦磨损，延长密封件的使用寿命；轴的材质选用合金结构钢，经过调质处理后芯部有足够的韧性，能承受传动过程中的冲击载荷，表面淬火后接触疲劳强度高，长期在高速旋转工况下不会出现轴面点蚀。法兰和轴身的连接采用过盈配合加圆周焊接的方式，保证两者之间不会出现相对转动，即使在正反转频繁切换的工况下，连接位置也不会松动。

　　实际选型应用时，要注意这个轴组件的额定传递扭矩要和液压泵的额定工作压力、排量匹配，轴伸端的配合公差要和联轴器的孔公差对应，安装时要保证轴系和电机输出轴的同轴度，避免出现附加径向力导致轴弯曲变形；日常维护时要定期检查轴面的磨损情况，如果发现轴面和密封接触的位置出现沟槽，就要及时更换轴组件或者做轴面修复，避免液压油泄漏导致系统压力不足。这类结构的轴组件相比异形轴，加工成本更低，互换性更好，在中小排量的液压泵里应用非常广泛，结构成熟可靠，经过了多年的工业现场验证，能在连续运转的工况下保持长期稳定的传动性能。
