实验水力测试用优化叶轮低成本舱底泵结构

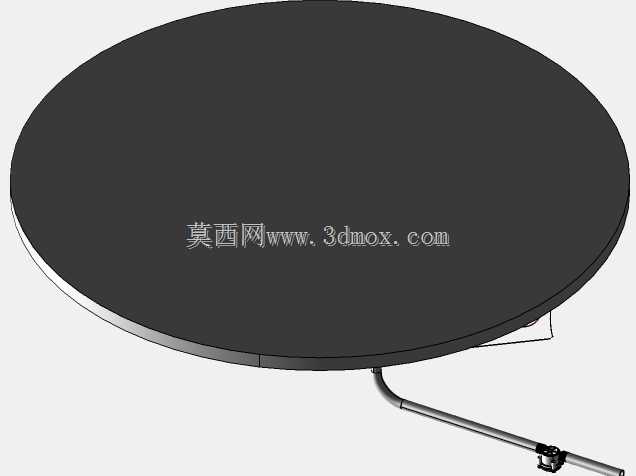

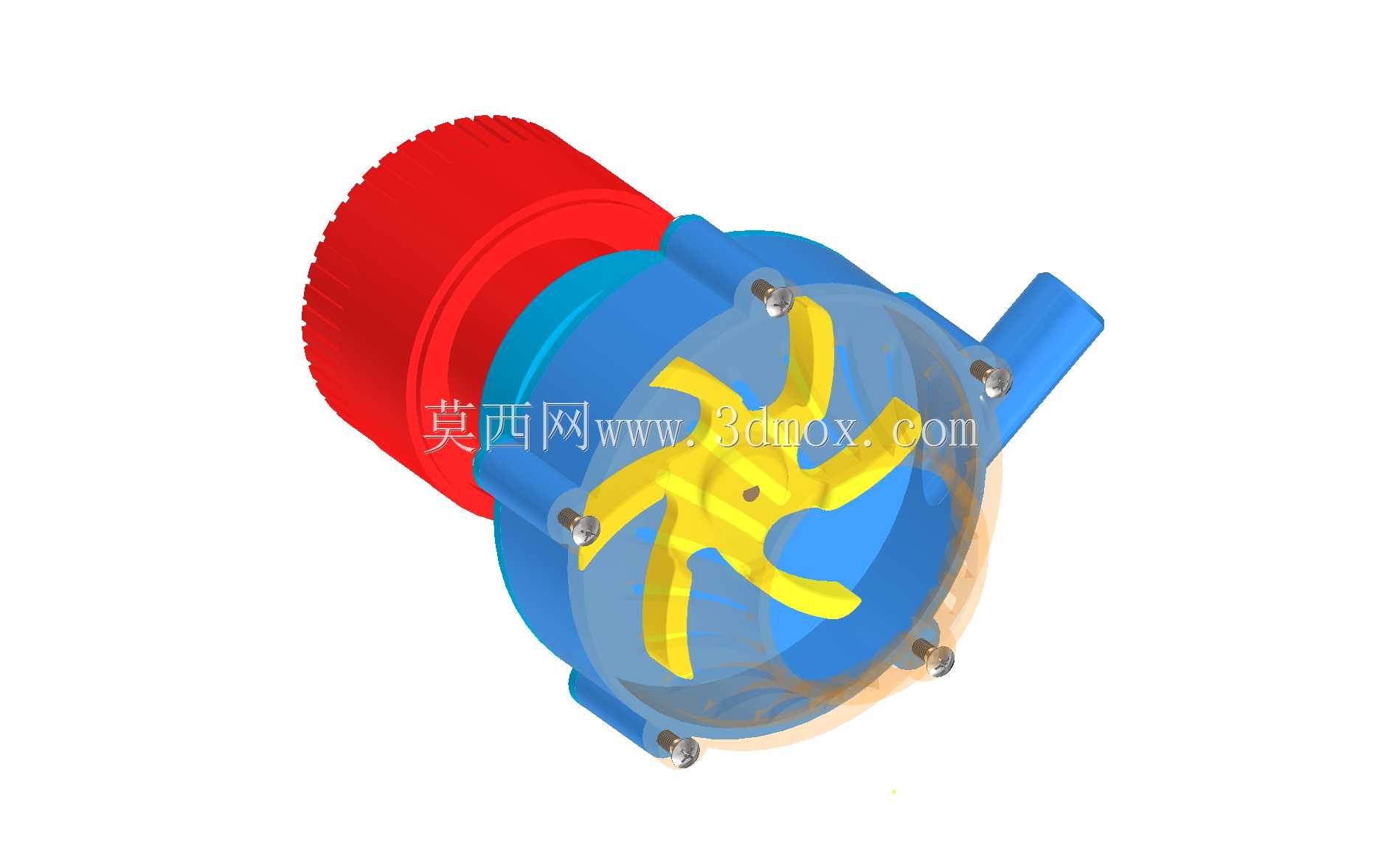

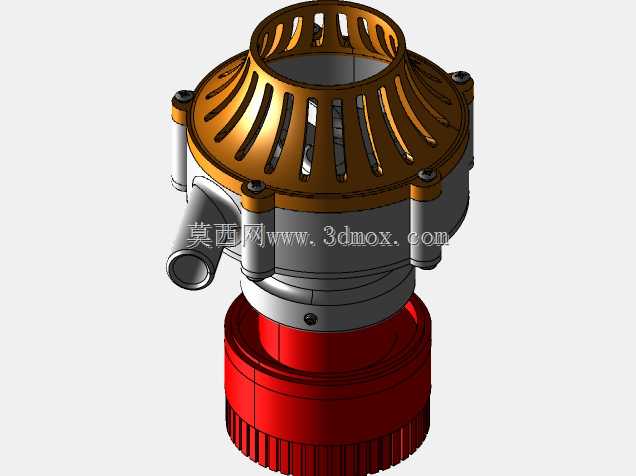

　　在小型水力性能试验场景中，往往需要快速搭建测试回路验证不同叶轮构型的水力效率，常规工业舱底泵多为一体化密封结构，拆解更换叶轮流程繁琐，且配套泵壳、密封组件成本较高，单次试验的硬件投入会挤占有限的科研经费，针对这类轻量化试验需求设计的这款舱底泵结构，核心思路是做结构减法，去掉非必要的一体式泵壳结构，将核心做功部件直接暴露在试验水箱环境中，大幅降低加工与改造成本。这款泵的核心做功部件为可快速替换的优化叶轮，叶轮结构采用无支撑3D打印适配设计，所有悬垂结构的角度均控制在FDM工艺可自支撑的阈值范围内，打印完成后仅需简单去除流道内的少量支撑毛刺即可直接装配使用，无需额外的支撑拆除工装或后处理工序，叶轮与电机输出轴采用直联式配合，

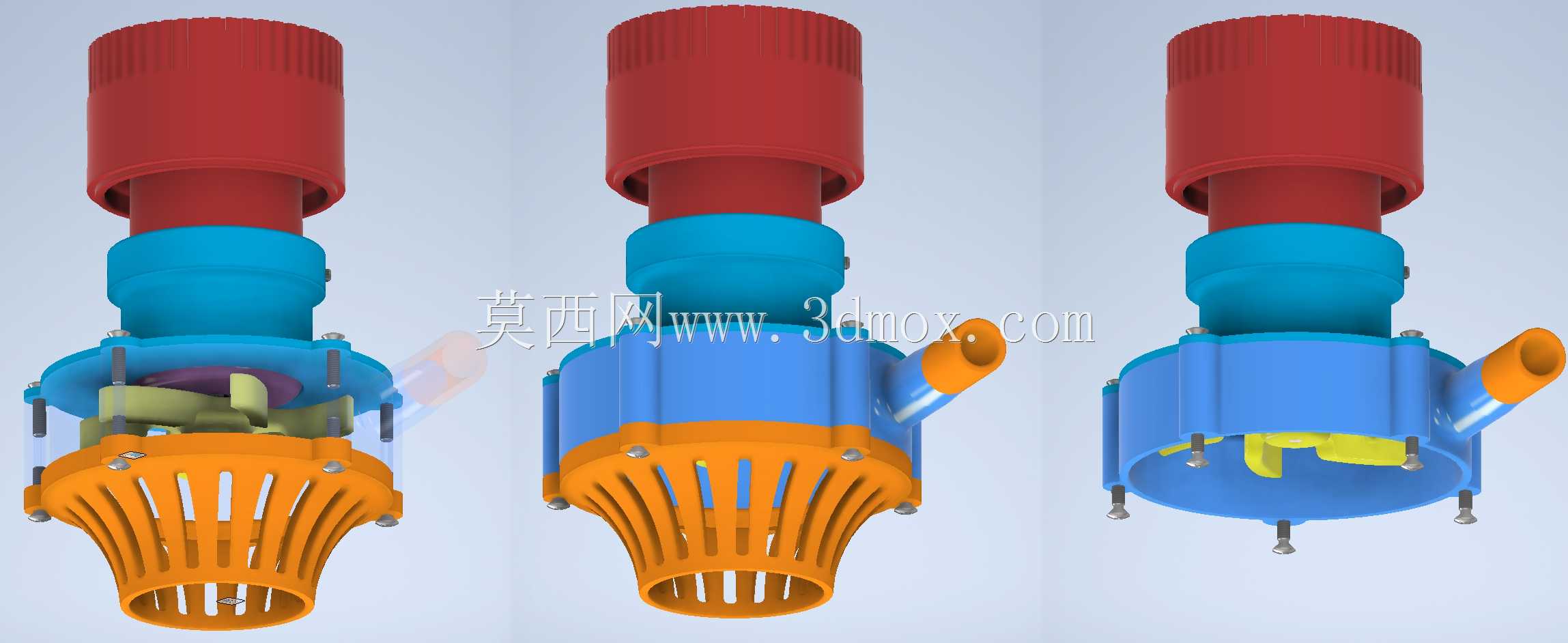

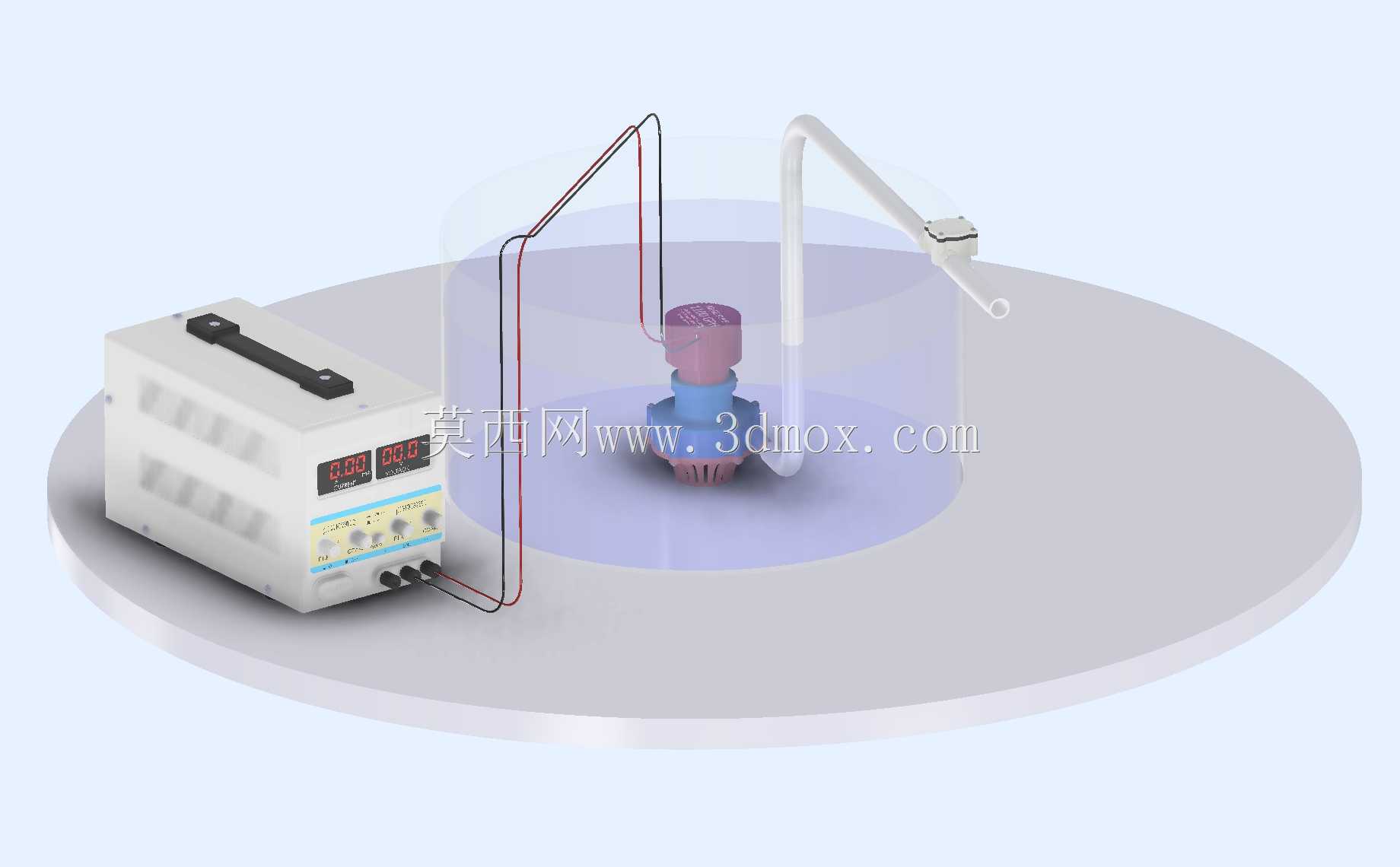

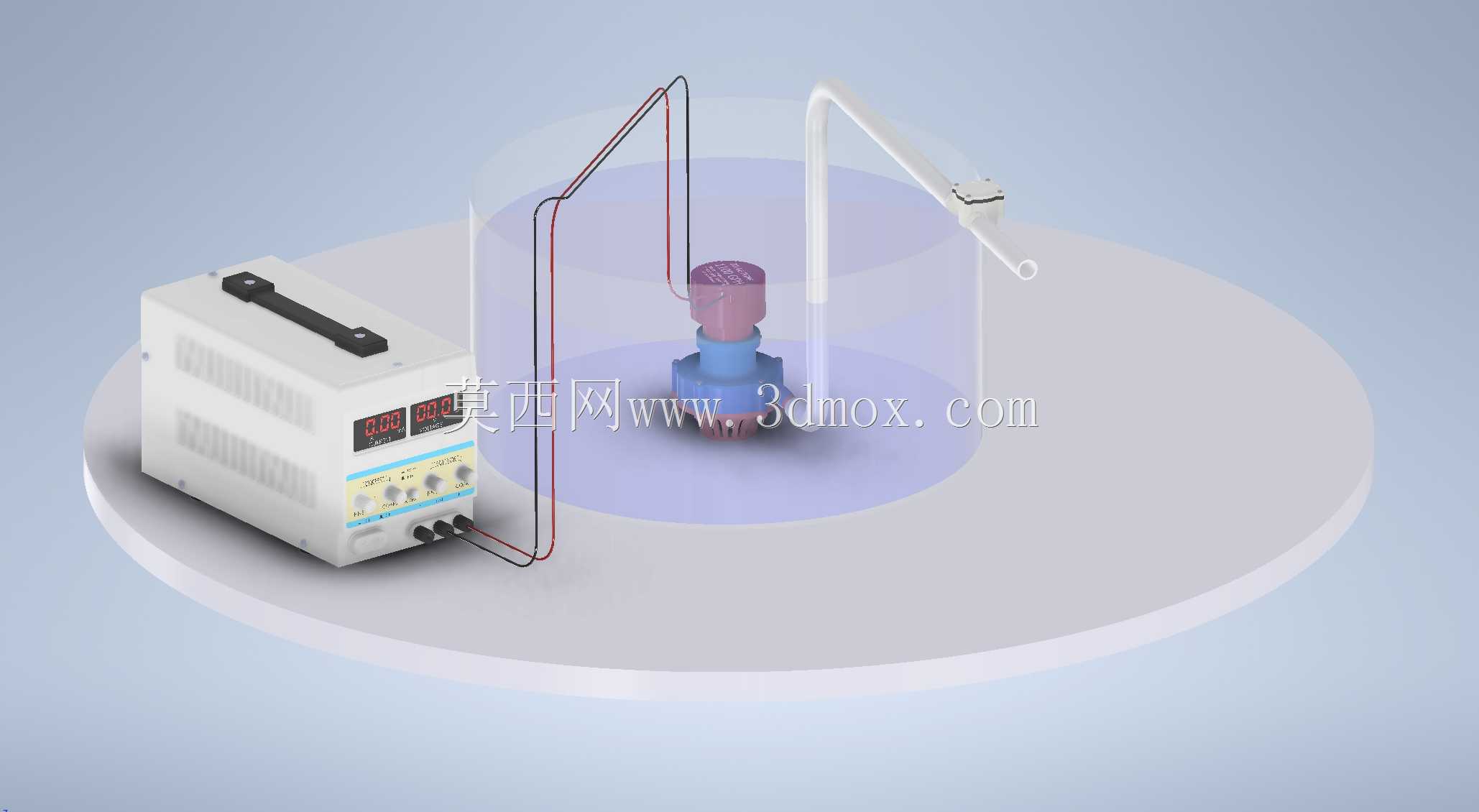

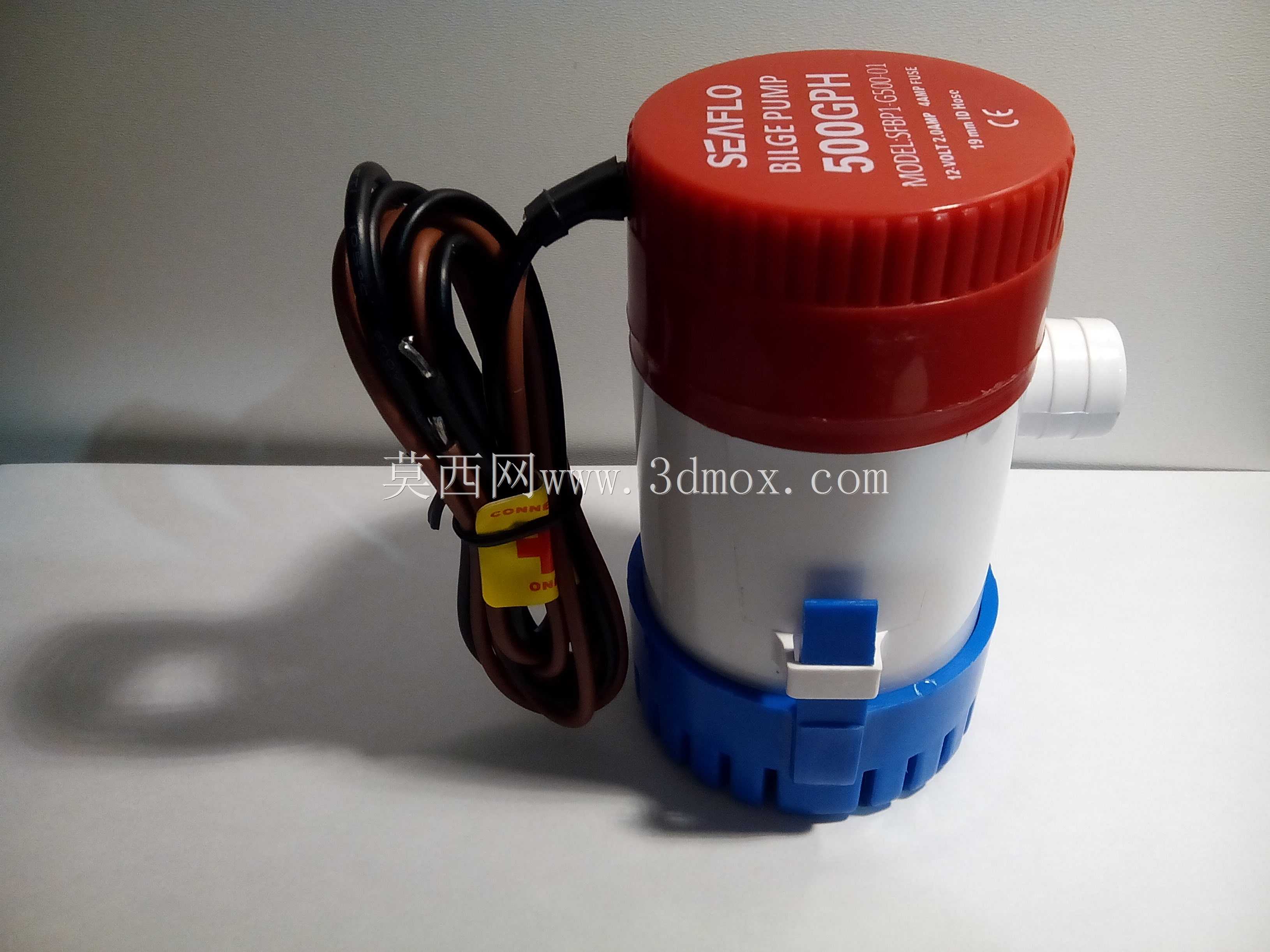

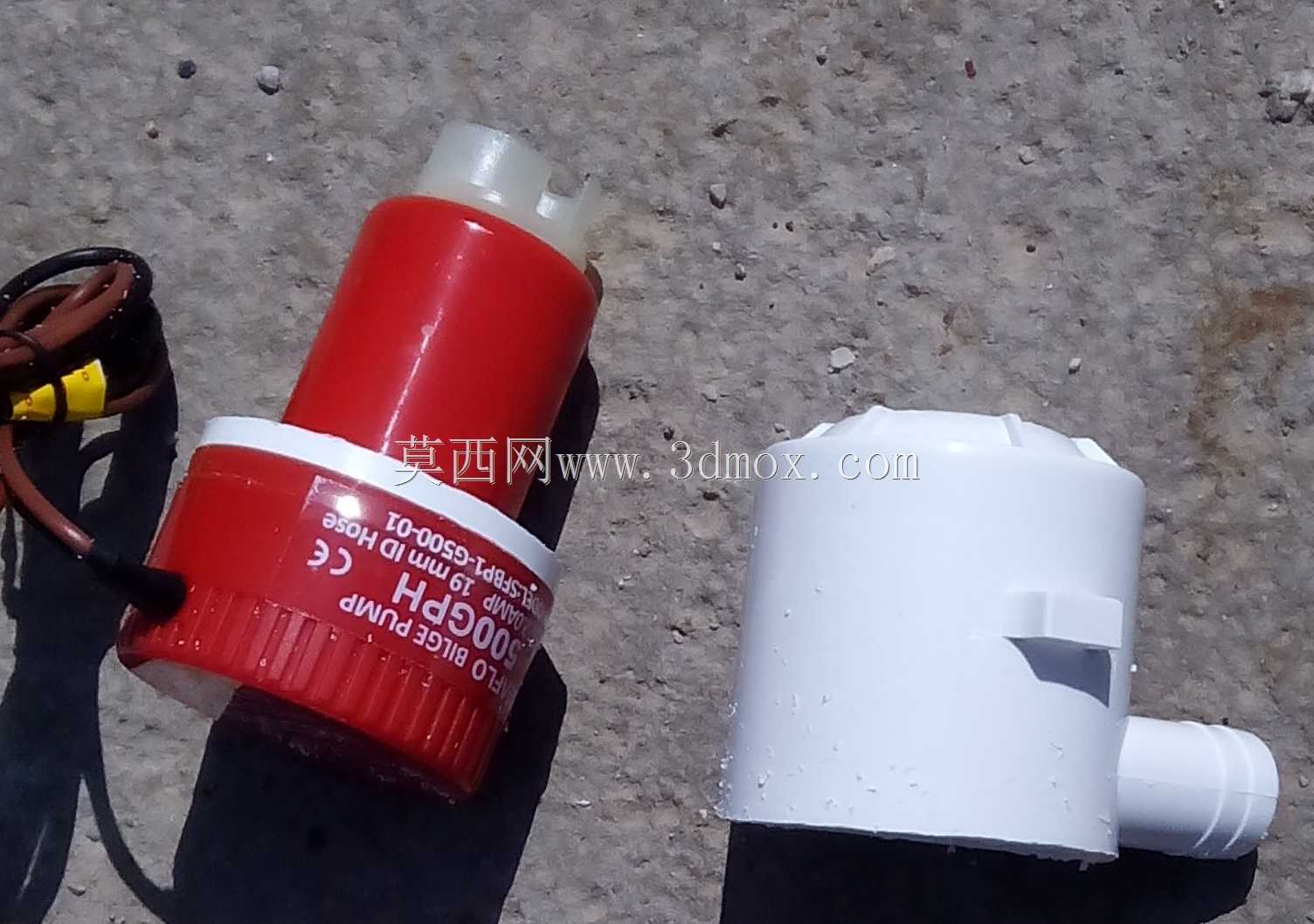

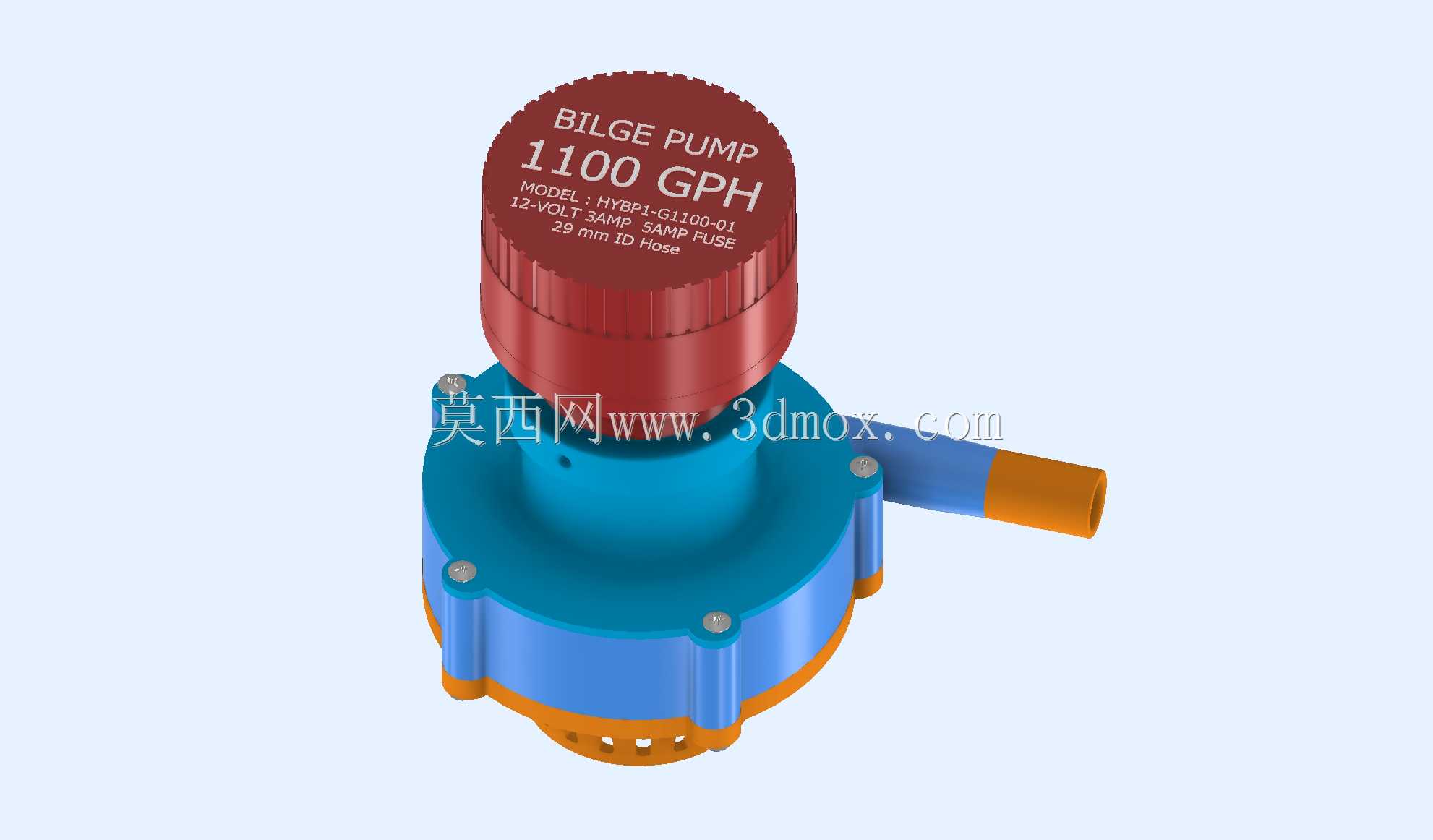

　　轴孔位置设计有扁丝定位结构，可避免高速运转时叶轮与轴发生相对滑动，传递扭矩的同时保证叶轮的同轴度，减少运转时的径向跳动带来的水力损失与振动噪声。泵体整体适配无外壳的标准舱底泵电机安装，电机安装位预留了足够的走线空间，供电线缆可直接沿水箱侧壁引出连接外部可调直流电源，通过调节电源输出电压即可改变电机转速，获取不同转速下的叶轮水力性能参数，泵的出水端采用标准快插接口设计，可直接匹配常见的透明PVC输水软管，方便试验过程中观察管内流态，也可快速连接流量计、压力传感器等测试仪器，搭建完整的水力性能测试回路。从安装边界来看，整个泵体的叶轮部分完全浸没在试验水体中，电机主体的防水密封位高于试验水箱的最高液位线，

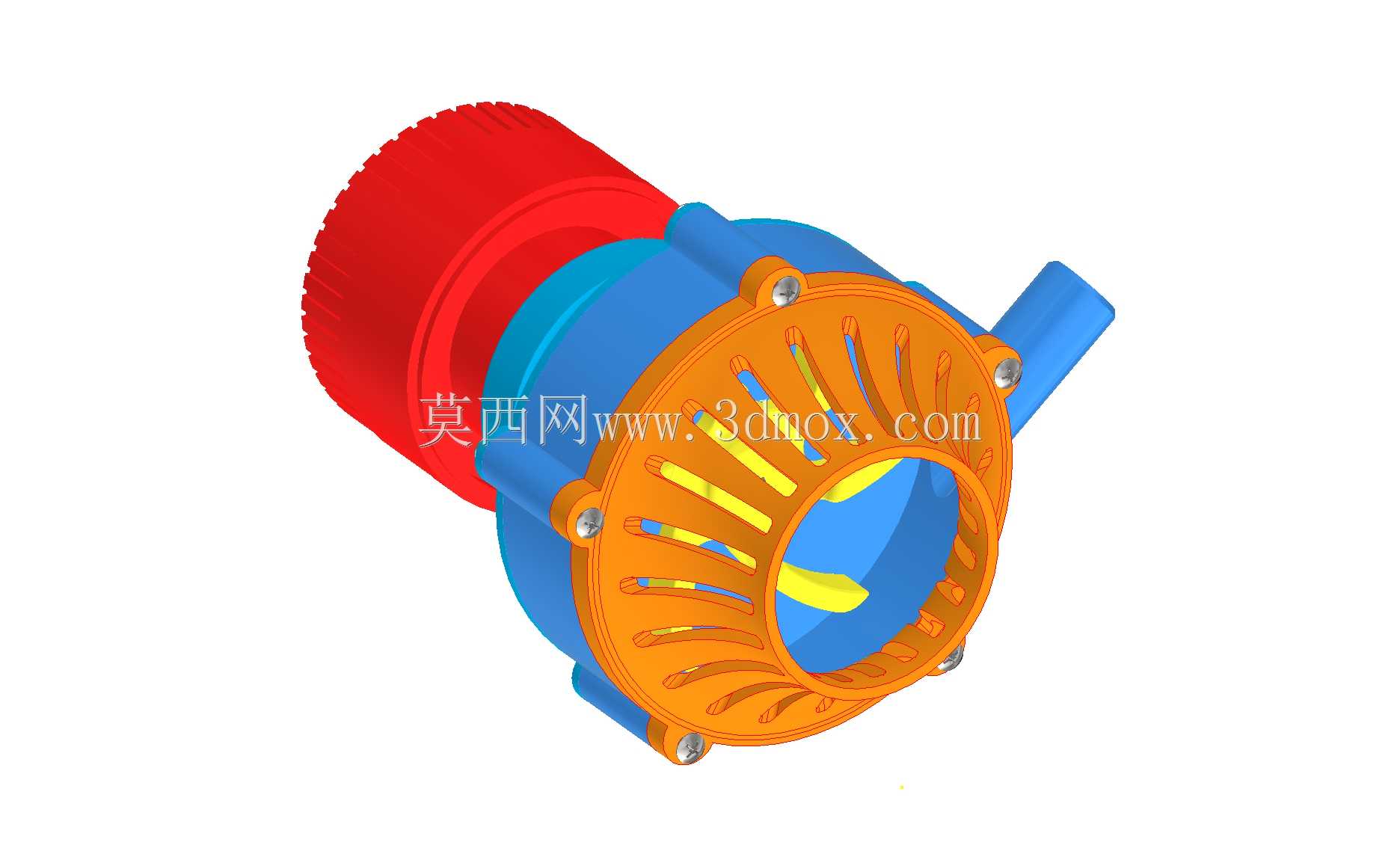

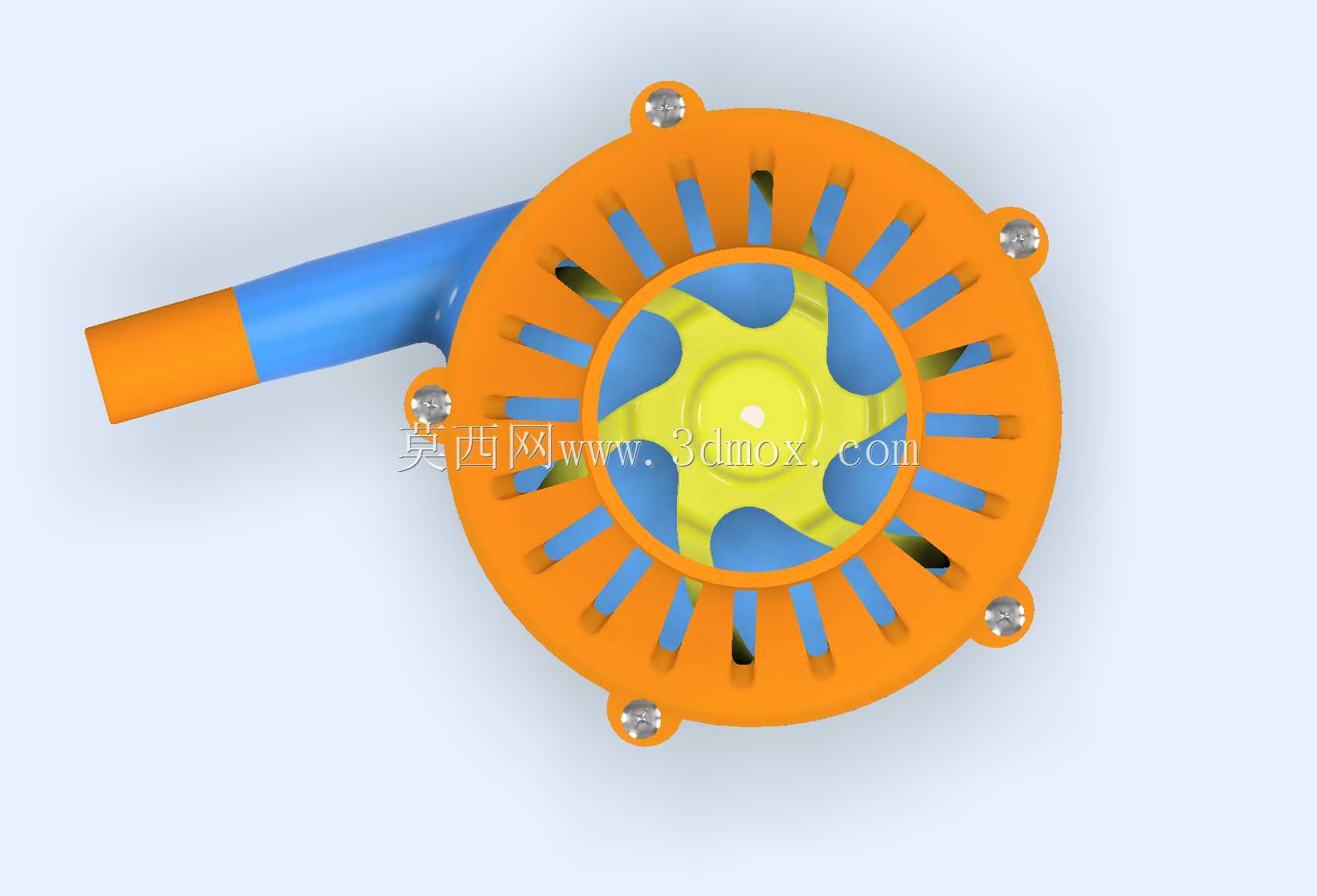

　　无需额外设计复杂的动密封结构即可避免水体渗入电机内部，整体安装仅需在水箱侧壁开设一个直径与出水弯管匹配的安装孔，通过配套的硅胶密封圈与锁紧螺母即可完成泵体与水箱的固定，无需额外的安装支架或固定工装，单名试验人员即可在十分钟内完成整套泵的安装与调试。在实际试验场景中，这款泵可快速更换不同叶型、不同出口角、不同叶片数的测试叶轮，每次更换仅需松开叶轮端部的锁紧螺母，取下旧叶轮后装上新叶轮并重新锁紧即可，无需拆解整个泵体或排空水箱内的水体，大幅缩短不同构型叶轮的对比测试周期，泵体的进水段直接开放在水箱水体中，进水阻力小，流道无多余的突变结构，可最大程度降低泵体自身结构对叶轮水力性能测试结果的干扰，保证测试数据能真实反映叶轮本身的做功能力。

　　泵体的出水弯管采用大曲率圆弧过渡设计，避免直角弯头带来的局部水头损失，弯管出口段设计有一段平直的稳流段，可保证流出的水流流态稳定，减少后续流量、压力测试的误差，供电线缆采用双股绝缘耐水线，沿出水弯管外侧走线并通过线卡固定，避免线缆在水流冲击下晃动干扰进水段流态，整体结构没有多余的装饰性部件，所有结构均服务于快速试验、低成本加工、易更换的核心需求，适配各类高校流体力学实验室、小型水泵研发团队的快速验证场景，既可以完成叶轮的水力效率对比测试，也可作为小型水循环回路的动力部件使用，在低扬程大流量的输水场景中也能稳定运行。
