燃气轮机涡轮叶片结构设计方案

　　在燃气轮机的整机运行体系中，涡轮叶片是直接决定能量转换效率与整机运行寿命的核心受力部件，其工作环境长期处于高温高压燃气的持续冲刷下，同时还要承受高速旋转带来的离心载荷、燃气激振引发的交变振动载荷，以及启停过程中的热循环冲击，这类部件的结构设计合理性，直接关系到整套动力装置的输出稳定性与运维周期。从实际应用场景来看，这类叶片广泛适配于地面发电用重型燃气轮机、舰船驱动用燃气轮机以及分布式能源系统的小型燃机机组，在透平段承担着将高温燃气的热能与压力能转化为转子旋转机械能的核心作用，每一级叶片的气动外形与安装定位精度，都会直接影响整级的焓降利用效率，哪怕叶型轮廓存在微小的偏差，都可能导致流场紊乱，引发局部热斑或者额外的振动激励。

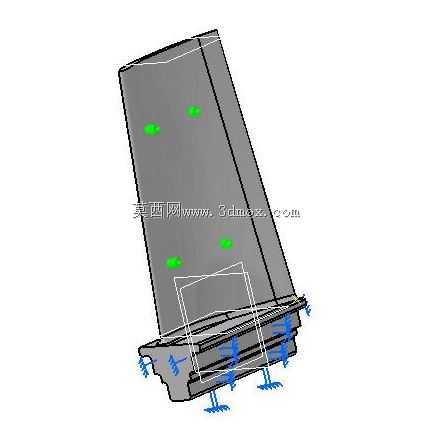

　　从结构设计的思路来看，这款叶片采用了带冠式的叶身结构，叶顶的围带结构在装配完成后可以形成整圈的阻尼约束，一方面能够减少叶顶间隙的燃气泄漏，提升通流部分的做功效率，另一方面相邻叶片的围带接触面可以在振动发生时提供摩擦阻尼，耗散振动能量，降低共振风险。叶身的型线采用了变截面扭叶片设计，从根部到顶部的截面型线按照流场的径向速度梯度进行扭转匹配，保证不同叶高位置的气流攻角都处于合理区间，避免在叶根或者叶顶区域出现气流分离，减少流动损失的同时也能降低交变气动力对叶片的激振作用。叶身表面标记的点位是模态测试的参考点，对应频率分析过程中的振动响应采集位置，用来验证有限元计算得到的各阶固有频率与振型是否与实际结构一致，确保在工作转速范围内，叶片的各阶固有频率能够避开燃气激振的主要频率带，比如转子的转频、导叶尾迹的通过频率等，避免发生共振导致的高周疲劳失效。

　　在安装边界的设计上，叶片的根部采用了枞树型叶根结构，这种多齿的榫头结构能够均匀分担叶片高速旋转产生的巨大离心力，每一个齿面的接触应力都经过匹配设计，避免局部应力集中导致的榫齿断裂，叶根与轮盘榫槽的配合采用了小间隙的装配设计，既保证装配时的顺利装入，又能在工作状态下受热膨胀后保持足够的定位精度，限制叶片在轮槽内的窜动。叶根下方的锁紧结构用来实现叶片的轴向定位，防止运行过程中叶片在轴向力作用下发生位移，同时装配时可以通过调整锁紧件的位置，保证整圈叶片的围带贴合度处于设计要求范围内，为叶顶提供足够的阻尼支撑。

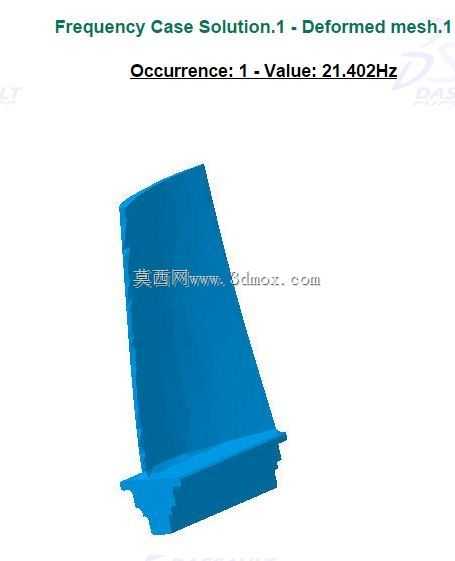

　　从尺寸匹配的角度来说，这类叶片的叶身长度与对应燃机的功率等级直接相关，叶根的榫齿尺寸需要与轮盘的榫槽尺寸形成严格的公差配合，安装时需要保证叶片的径向定位面与轮盘的轮缘端面贴合紧密，避免运行中出现额外的附加弯矩。在进行结构分析时，除了常规的静强度校核，重点需要关注的是振动特性的计算，也就是通过模态分析提取叶片在实际安装约束下的各阶固有频率与振型，结合流场计算得到的气动激振频率绘制坎贝尔图，校核在工作转速区间内是否存在共振点，同时还要考虑温度场对材料弹性模量的影响，高温下材料的刚度会出现下降，对应的固有频率也会有所降低，这部分修正需要在频率分析过程中充分考虑，才能保证计算结果与实际运行状态匹配。

　　在实际的运维过程中，这类叶片的状态监测也会围绕振动特性展开，通过定期检测叶片的频率变化，可以间接判断叶片是否出现裂纹、涂层脱落或者安装松动等问题，因为结构出现损伤时，整体刚度会发生变化，对应的固有频率也会出现偏移，这也是前期设计阶段准确掌握叶片频率特性的实际工程价值之一。叶身的型面精度需要严格符合气动设计的要求，表面粗糙度要控制在合理范围内，减少燃气冲刷带来的摩擦损失，同时叶身的冷却结构（如果是高温级叶片）需要与型面设计整合，保证冷却气流能够在叶身内部形成均匀的冷却效果，降低叶片基体的工作温度，提升材料的许用应力水平。
