气缸配套用气动塞结构三维设计

　　在气动执行机构的配套设计中，这类塞体是气缸组件里承担工位保持、行程限位功能的核心小件，很多做非标自动化线体的结构工程师在做气动回路配套时，经常会忽略这类小零件的结构合理性，最后导致整台设备的工位保持精度不达标，甚至出现带载下滑、保压失效的问题。从实际应用场景来看，这类塞体主要配套在直线往复式气缸的杆端或者缸筒内部限位位置，在轻工包装、电子元器件组装、小型工件冲压上下料的气动工位上使用频率极高，比如常见的薄型气缸、笔型气缸做定点停驻保持时，就需要这类塞体配合密封圈完成端面的抵接密封，避免气缸腔室泄压后活塞杆出现位移。

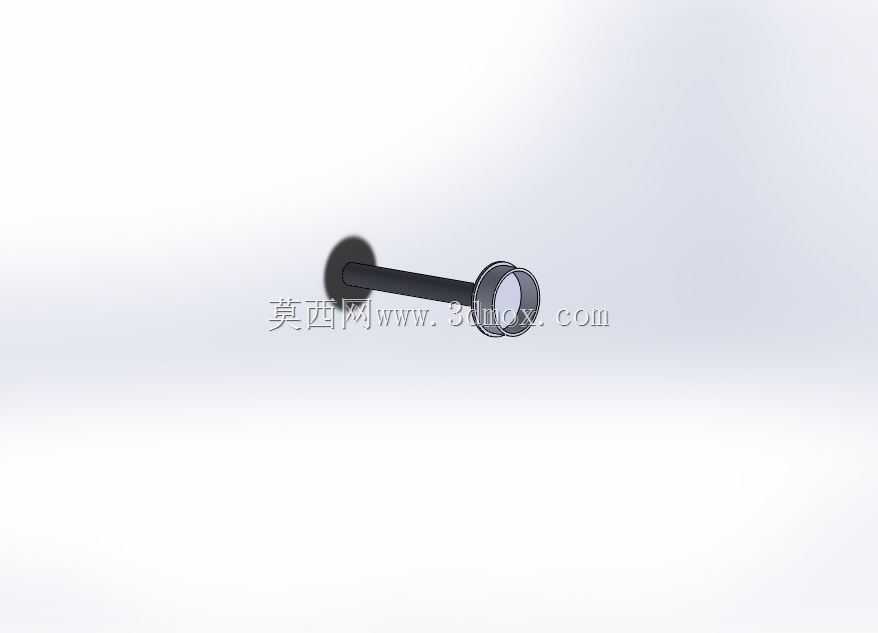

　　从功能特性上看，这款塞体采用长杆加端部法兰盘的一体式结构，长杆部分主要承担导向和传力的作用，工作时杆身穿入气缸端盖的导向孔内，和导向孔之间保留0.02-0.05mm的间隙配合，既保证往复运动时不会出现卡滞，又能限制径向的窜动量，避免塞体工作时出现偏磨。端部的法兰盘结构是功能核心，法兰端面加工有环形的密封槽，用来安装O型密封圈，当塞体运动到抵接位置时，法兰端面和气缸的限位端面完全贴合，密封圈被压缩15%-20%的压缩量，实现腔室的气密封堵，同时法兰的台阶结构还能承担轴向的限位作用，避免塞体过度伸入缸筒内部，造成活塞的行程超差。

　　设计这类塞体的时候，首先要考虑的是安装边界的匹配问题，杆部的直径要和配套气缸的导向孔尺寸做适配，不能出现杆径过粗导致装配困难，也不能因为杆径过细导致导向长度不足，一般来说杆部的导向长度要达到杆径的1.5倍以上，才能保证往复运动时的同轴度，避免出现别劲的问题。法兰端的外径尺寸要和缸筒的内径做匹配，法兰外径比缸筒内径小0.1-0.2mm，保证塞体在缸筒内运动时不会和缸筒内壁发生刮擦，同时密封槽的尺寸要严格匹配所选O型圈的线径，槽深控制在线径的0.8倍左右，槽宽比线径大0.3-0.5mm，给密封圈受压缩时的形变留出足够空间，避免密封圈被挤入配合间隙造成剪切损坏。

　　从材料选择的角度，这类塞体一般选用45号钢做调质处理，硬度控制在HB220-250之间，既保证足够的结构强度，承受气缸工作时的轴向冲击力，又具备一定的韧性，不会因为频繁的往复撞击出现端部崩裂的问题。表面处理一般做发黑处理，提升防锈能力的同时，降低表面粗糙度，减少和导向孔之间的摩擦阻力。如果是用在有耐腐蚀要求的工况下，比如食品包装、化工物料输送的气动设备上，也可以选用304不锈钢材质，表面做抛光处理，满足卫生级或者耐腐蚀的使用要求。

　　在实际装配的时候，要注意塞体长杆和活塞连接部位的同轴度公差，一般控制在0.02mm以内，不然会导致塞体运动时出现偏载，加剧导向孔和密封圈的磨损，缩短整个气缸组件的使用寿命。另外塞体的端部要做15度的倒角，既方便装配时顺利穿入导向孔，也能避免安装时锋利的边缘刮伤密封圈的唇边，造成密封失效。很多新手工程师在建模的时候容易忽略倒角和退刀槽的细节，最后加工出来的零件要么装配困难，要么使用时很快出现密封泄漏的问题，这些细节虽然小，但直接影响整套气动机构的运行稳定性。

　　在气动系统的日常维护中，这类塞体属于易损件，当设备出现保压不足、工位定位偏移的问题时，首先要检查塞体法兰端的密封圈是否出现磨损、老化，同时检查塞体的杆部是否出现拉伤、变形，如果杆部出现明显的划痕或者弯曲变形，就需要及时更换，避免刮伤气缸端盖的导向孔，造成更大的零部件损坏。在做备件储备的时候，要根据塞体的尺寸规格配套储备对应的密封圈，减少设备的停机维护时间。
