仿古短柄弯刃近战冷兵器结构设计

　　在冷兵器复原设计、影视道具制作、仿古武备研发的相关场景中，这类短柄弯刃战剑的三维结构设计需要兼顾形制还原度与结构合理性，不能只做表面的外形复刻。从实际使用场景来看，这类短柄战刃适配近身格斗、隐蔽携带的使用需求，整体长度控制在单手握持可灵活挥砍的范围，刃身采用弧面弯形设计，相比直刃结构，挥砍过程中刃部与目标的接触行程更长，切割作用力的释放更连贯，同时弯形的刃身重心更靠近握持段前方，劈砍时的惯性传递效率更高，不需要使用者施加过大的腕部力量就能完成有效发力。

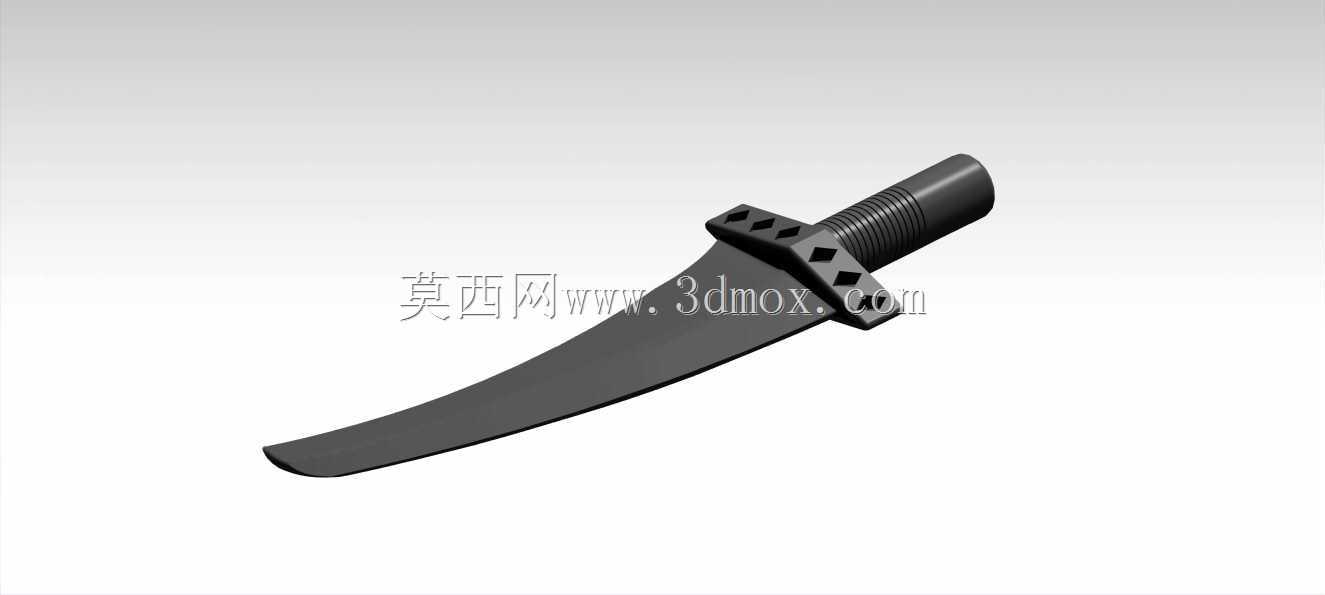

　　设计过程中首先要明确各部分的安装边界，手柄段采用带滚花的圆柱结构，滚花的齿距、齿深都经过适配，既保证握持时的摩擦力，避免挥砍过程中出现打滑脱手的问题，也不会因为滚花过于尖锐造成握持不适感。手柄与刃身连接的格挡部分，采用带菱形镂空的方形挡片结构，镂空设计一方面可以降低整体重量，平衡整剑的重心位置，避免头重脚轻影响操控灵活性，另一方面菱形的镂空结构也能在格挡对方兵器时形成卡滞效果，限制对方兵刃的滑动轨迹，提升格挡的稳定性。挡片与刃身、手柄的连接采用过盈配合加定位销的结构，在三维建模时需要预留0.02-0.05mm的过盈量，同时在挡片中心加工与手柄、刃身根部匹配的安装孔，保证装配后三者的同轴度误差控制在0.1mm以内，避免使用过程中出现连接松动、刃身晃动的问题。

　　刃身部分的设计采用渐薄式结构，从靠近挡片的根部到刃尖位置，厚度逐步递减，根部厚度保证足够的结构强度，承受劈砍时的冲击力不会出现弯折，刃尖部分收窄变薄，兼顾刺击的穿透性。刃身的曲面弧度经过反复调整，曲率半径从根部到尖部平滑过渡，没有突兀的折角，既保证热处理时的应力均匀分布，降低淬火开裂的风险，也让挥砍时的空气阻力更小，发力更顺畅。刃部的开锋角度控制在25度左右，这个角度下既保证刃口的锋利度，也能维持足够的刃口强度，不会因为轻微磕碰就出现卷刃、崩口的问题。

　　从结构校验的角度，建模过程中需要对整剑做重心配平计算，理想的重心位置应该在挡片前方5-8cm的位置，这个位置下单手握持时的操控灵活性最好，既不会因为重心太靠后导致劈砍无力，也不会因为重心太靠前造成长时间握持的腕部疲劳。手柄的长度根据成年人手掌宽度设计，整体长度控制在10-12cm，刚好适配单手握持的尺寸需求，手柄末端做轻微的膨大处理，避免挥砍时手从手柄末端滑脱。

　　在影视道具制作场景中，这类三维模型可以直接用于3D打印或者数控加工，根据使用需求调整材质参数，如果是拍摄用的轻质道具，可以将内部做空心结构，壁厚控制在2-3mm，采用树脂材料打印，整体重量控制在300g以内，方便演员做武打动作；如果是用于武备复原的收藏级制品，可以采用高锰钢或者不锈钢作为刃身材料，手柄采用实木或者防滑橡塑材料包裹，挡片采用金属材质加工，整体重量控制在800g左右，兼顾手感与结构强度。

　　建模过程中所有的曲面都采用G2连续过渡，避免出现棱线、褶皱等影响外观质感的问题，刃身表面做哑光质感的处理设计，避免反光过于强烈影响影视拍摄效果，同时也更贴近古代实战兵器的表面质感。挡片上的菱形镂空采用等距阵列设计，每个菱形孔的尺寸一致，边缘做倒角处理，避免加工后出现锋利的毛边划伤使用者。手柄上的滚花采用网纹结构，相比直纹滚花，各个方向的摩擦力更均匀，握持时的防滑效果更好。

　　从安装适配的角度，这类短柄战剑如果搭配鞘具使用，建模时需要预留鞘具的安装间隙，刃身与鞘内壁的间隙控制在1mm左右，既保证插拔顺畅，也不会因为间隙过大造成刃身在鞘内晃动产生异响。鞘口的位置需要做与挡片匹配的限位结构，当剑插入鞘内到位后，挡片刚好与鞘口贴合，限制剑的插入深度，避免刃尖顶到鞘底造成损伤。
