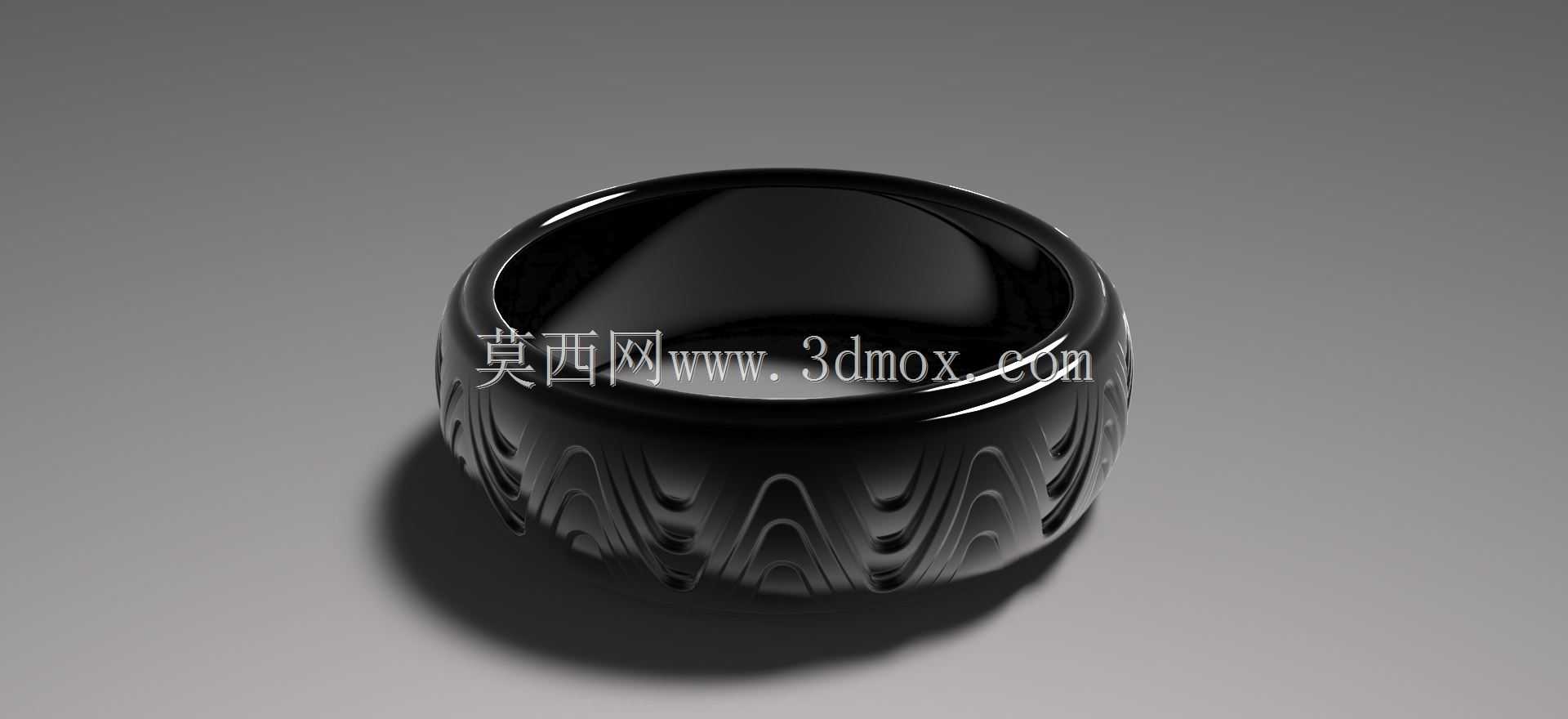

带波浪浮雕纹理的黑色指环三维结构

　　做了快十年结构建模，经手的穿戴类五金件数不清，这次做的这款带外表面波浪浮雕的指环，最初是对接饰品加工线的打样需求，当时客户提的要求很明确，要兼顾佩戴舒适度和外观辨识度，不能做光面素圈的平庸款，也不能因为外凸纹理硌手。首先说实际应用场景，这类指环属于日常穿戴的五金饰件，除了日常佩戴装饰，也常作为文创周边、定制纪念饰件的载体，部分同结构改款还会做内嵌标识的版本，用作团队纪念、活动伴手礼的实物载体，加工端适配失蜡铸造、数控精雕两种主流工艺，不管是批量做不锈钢、钛合金材质的量产款，还是做钨钢、陶瓷材质的高端款，这个结构都能直接对接加工刀路。

　　建模的时候最先卡的是佩戴的尺寸边界，常规成人指环的内圈直径要覆盖16mm到22mm的主流指围区间，我做的这个基础款内圈直径设为19mm，适配多数男性指围，壁厚控制在2.2mm，既不会因为太薄导致佩戴时容易受压变形，也不会因为太厚让指圈有笨重的异物感，整体外圆直径23.4mm，佩戴时不会和相邻手指产生过度剐蹭。内圈全程做了R0.3mm的圆角倒边，和手指接触的所有棱边全部做顺滑过渡，避免长期佩戴卡压指部皮肤，这部分是之前做素圈指环踩过的坑，当初没做内圈倒边的样件，试戴的时候不少人反映戴久了指节处有压痕，这次建模一开始就把这个工艺要求嵌到结构里。

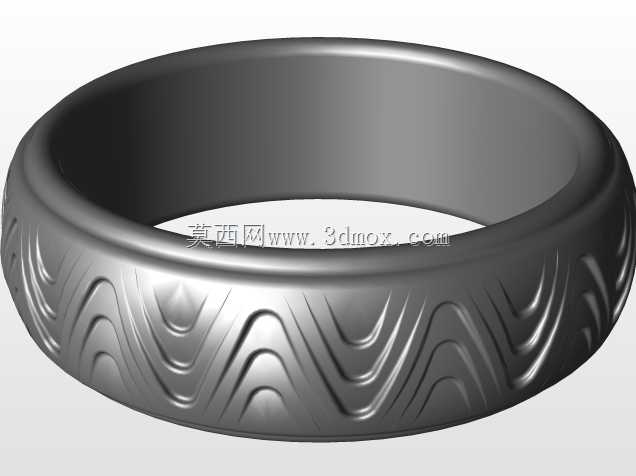

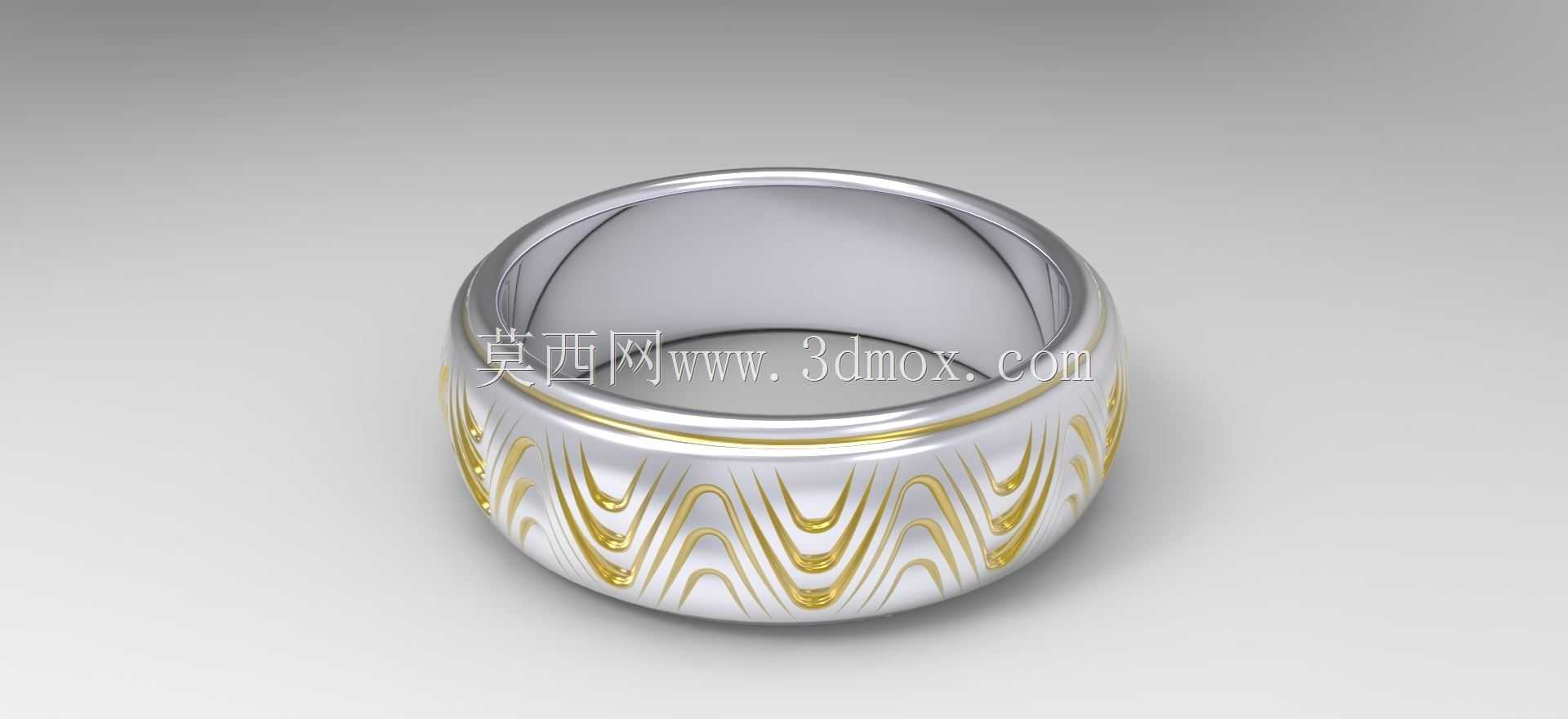

　　外表面的波浪浮雕是这个结构的核心设计点，我没有做简单的贴花纹理，而是把浮雕和指环基体做了一体化建模，每一道波浪纹理的凸起高度控制在0.4mm，纹理的走向顺着指环圆周方向均匀排布，相邻纹理的间距是3.2mm，所有浮雕的棱边全部做R0.2mm的圆角处理，一方面是避免纹理尖锐处划伤皮肤、勾挂衣物纤维，另一方面是加工的时候不会出现清角困难的问题，不管是精雕机走刀还是铸造后的抛光工序，都能顺着纹理走向作业，不会出现死角积灰、抛光不到位的瑕疵。当时做纹理排布的时候特意调整了三次纹理的曲率，最初的版本纹理起伏太陡，渲染的时候看着立体感强，但实际打样后发现纹理凹陷处容易积存汗液和日常污渍，不好清洁，后来把纹理的凹陷弧度调缓，最低点和基体的过渡做了顺滑相切，既保留了光影下的层次感，也解决了清洁难题。

　　从结构功能上来说，这个指环是一体式环形封闭结构，没有拼接焊缝、活动部件，整体结构强度均匀，做抗压测试的时候，径向施加150N的压力不会出现永久形变，满足日常佩戴的抗挤压需求，比如日常拎东西、手部撑扶的时候不会轻易压变形。建模的时候我特意把整个指环的壁厚做了等厚处理，不管是光面的基体部分还是带浮雕的外表面，内部实体的壁厚偏差控制在0.1mm以内，这样在做铸造加工的时候不会出现局部缩孔，做数控加工的时候也不会因为局部余量不均导致刀具震颤，加工出来的成品重量均匀，佩戴的时候不会出现偏重晃手的问题。

　　实际对接生产的时候，这个结构的安装边界其实就是指环本身的配合公差，内圈的尺寸公差控制在±0.05mm，和手指的配合属于间隙配合，不会因为尺寸偏差导致戴不上或者戴上太松容易脱落。外表面的浮雕深度公差控制在±0.03mm，保证每一个成品的纹理深浅一致，做表面氧化、镀覆处理的时候，膜层能均匀附着在纹理表面，不会出现凹陷处膜层堆积、凸起处膜层过薄容易磨损的问题。之前给客户做样件的时候，有一版把浮雕高度做到了0.7mm，结果做黑色PVD镀层的时候，凸起处的镀层在佩戴不到一周就出现了磨痕，后来把凸起高度降到0.4mm，同时加大了凸起处的圆角，镀层的耐磨寿命直接提升了三倍多，这也是实际生产里攒下的经验，不能只追求视觉上的立体感，还要兼顾表面处理的工艺可行性和长期使用的耐用性。

　　另外在建模的时候，我特意把整个指环的分型面设在了内圈和外圈的中间分界处，不管是做模具开模还是做五轴加工的装夹定位，都能以这个分型面为基准，一次装夹就能完成全部外表面的加工，不需要二次翻面找正，能有效减少加工误差，提升量产时的成品率。很多新手做指环建模的时候容易忽略分型和装夹的问题，把纹理做的跨过分型面，导致加工的时候需要多次装夹，累计误差大，成品的圆度超差，戴起来会有硌手的棱边，这些细节都是在实际对接生产的时候必须提前考虑到的，不能只建个好看的外观，不管后续加工能不能落地。
