工业锅炉配套连接用法兰盘结构

　　在工业锅炉的管路布设场景中，这类法兰盘是实现炉体与外部汽水管道、烟风管道刚性密封连接的核心承压构件，日常运行中需要长期耐受高温介质冲刷、压力波动带来的交变载荷，其结构合理性直接决定整套锅炉管路系统的运行密封性与结构可靠性。从实际使用场景来看，这类法兰主要适配锅炉本体的汽水进出口、集箱连接端、烟风道对接段，安装时需要配合对应压力等级的密封垫片，通过周向均匀布置的螺栓施加预紧力，让两个对接法兰的密封面紧密贴合，阻断介质外泄的通道，同时保证管路对接的同轴度，避免介质流动过程中出现偏流、局部涡流冲刷管壁的问题。

　　设计这类法兰盘时，首先要匹配对应锅炉的额定工作压力与介质温度参数，确定法兰的公称压力等级，再根据对接管道的通径确定法兰的内孔尺寸，保证内孔与管道通径完全对齐，不会出现台阶状的凸起或凹陷，减少介质流动阻力。法兰盘的主体采用圆盘式结构，中心为与管道外径适配的通孔，通孔周边设计有凸起的密封台，密封台的表面粗糙度需要控制在合理区间，保证垫片受压后能完全填充密封面的微观间隙，避免高温高压下出现介质渗漏。周向的螺栓孔位置需要严格按照对应公称压力的法兰标准进行分度，保证同规格法兰具备完全互换性，现场安装时不需要额外配钻，直接可以穿入螺栓完成紧固，螺栓孔的孔径要比配套螺栓大1到2毫米，预留一定的安装调整余量，抵消管路焊接时产生的微小变形偏差，避免螺栓无法顺利穿入的问题。

　　从安装边界来看，这类法兰的背面设计有与管道焊接的坡口结构，焊接时需要采用多层多道焊的工艺，保证焊脚高度满足承压要求，焊接完成后需要对焊缝进行无损检测，排查焊接气孔、夹渣、未焊透等缺陷，避免运行过程中焊缝位置出现泄漏。法兰盘的整体厚度需要根据承压等级计算确定，既要保证螺栓预紧时法兰不会出现翘曲变形，也要避免过度增加厚度带来的材料浪费与安装重量提升。密封面的形式根据介质特性选择，对于锅炉的高温汽水介质，采用突面密封结构即可满足密封要求，配合石墨金属缠绕垫片，能在高温下保持稳定的密封性能，不会因为温度升高出现垫片老化失效的问题。

　　在实际选型匹配时，需要注意法兰的对接端尺寸要与现场管路的外径完全匹配，螺栓孔的数量、分度圆直径要与配对法兰完全一致，避免出现安装错位的问题。安装过程中紧固螺栓需要采用对角分次紧固的方式，让各个螺栓的预紧力保持均匀，避免单侧受力过大导致法兰变形、密封垫片压偏失效。日常运维中，这类法兰也是锅炉管路系统的重点检查部位，需要定期检查密封面是否有介质渗漏痕迹、螺栓是否出现松动，在锅炉启停的压力温度波动阶段，尤其要关注法兰位置的密封状态，避免交变载荷下垫片出现疲劳失效。

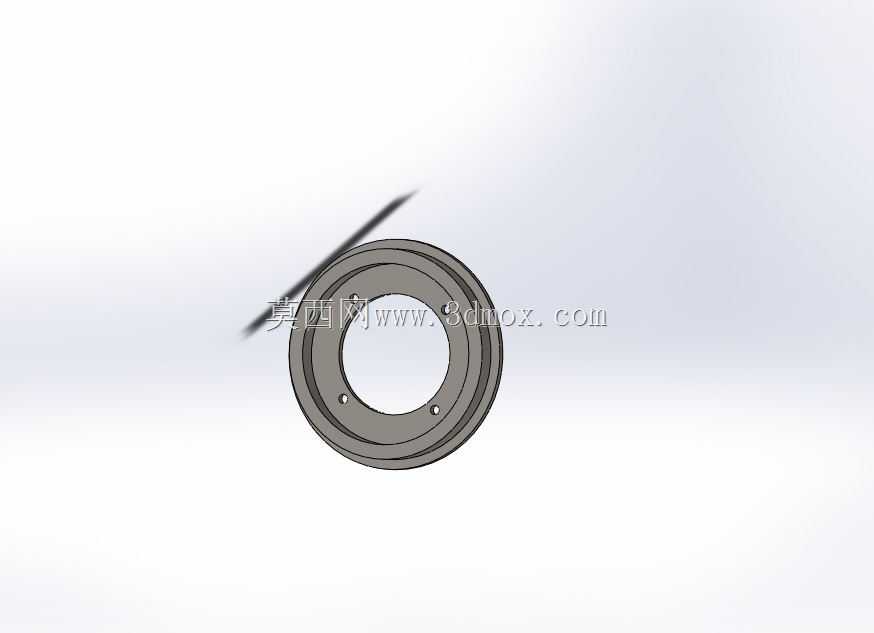

　　从结构细节来看，这款法兰盘的密封台与法兰主体为一体化加工成型，没有拼接焊缝，避免了拼接位置出现应力集中的问题，法兰的外缘做了小尺寸的倒角处理，去除加工过程中产生的锐边毛刺，避免安装搬运过程中划伤施工人员，同时也能让法兰外观更加规整。法兰盘的两个端面保持严格的平行度要求，平行度公差控制在相应标准范围内，保证紧固后密封面能完全贴合，不会出现局部间隙过大的问题。中心通孔的尺寸公差按照过渡配合设计，与对接管道组对时既能保证顺利套接，也不会出现过大的间隙影响焊接质量。这类法兰除了应用在工业锅炉场景外，也可以适配同压力等级的其他工业管路连接场景，只要通径、压力等级、螺栓孔参数匹配，就可以实现通用互换，不需要单独定制加工，能有效降低现场管路安装的配件采购成本与安装周期。
