大型轴系导向用隧道轴承装配工装结构

　　在重型装备、海洋工程、能源输送这类涉及大直径长轴系的装配场景里，轴段的穿装定位一直是现场施工的难点——尤其是多段拼接的大型轴系，单段轴重量往往达到数吨，穿装过程中一旦出现轴线偏斜，很容易刮伤轴承巴氏合金层、碰损轴颈加工面，后续返工不仅耗时，还可能直接导致核心部件报废。这套隧道轴承装配夹具，就是针对这类大直径轴的导向装配需求设计的专用工装，和常规的小型轴承压装工装不同，它的结构完全围绕大尺寸轴段的穿装导向、轴承就位过程的同轴度约束来做适配，没有多余的冗余结构。

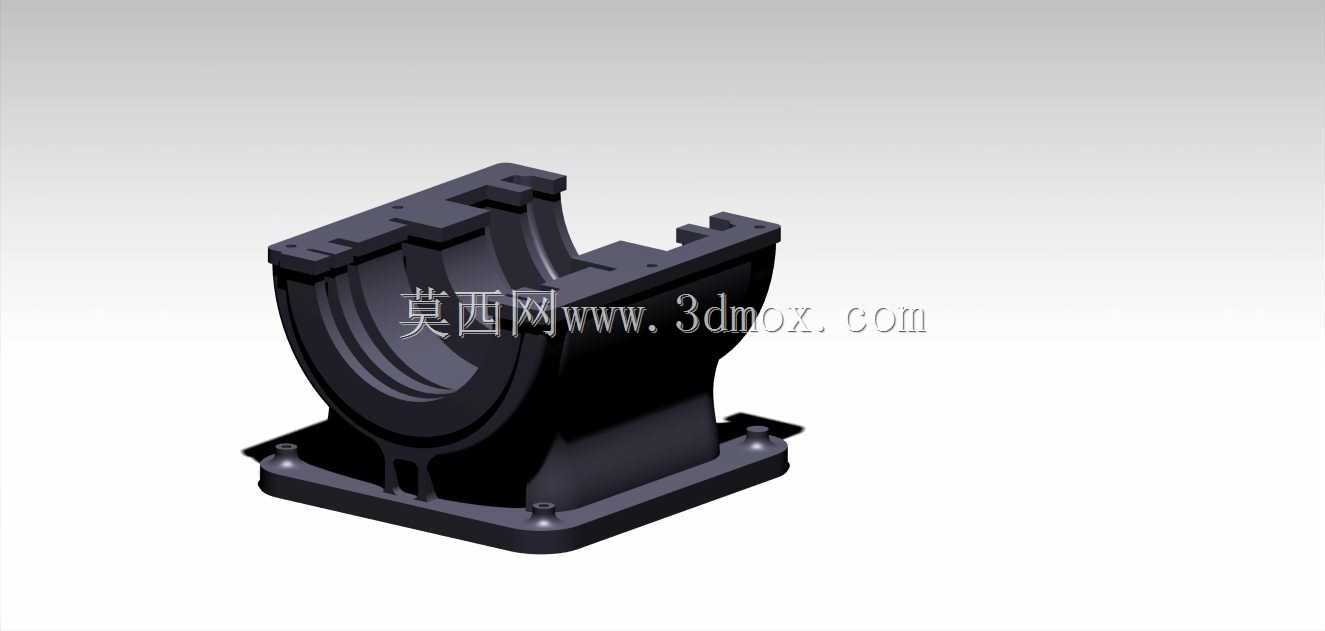

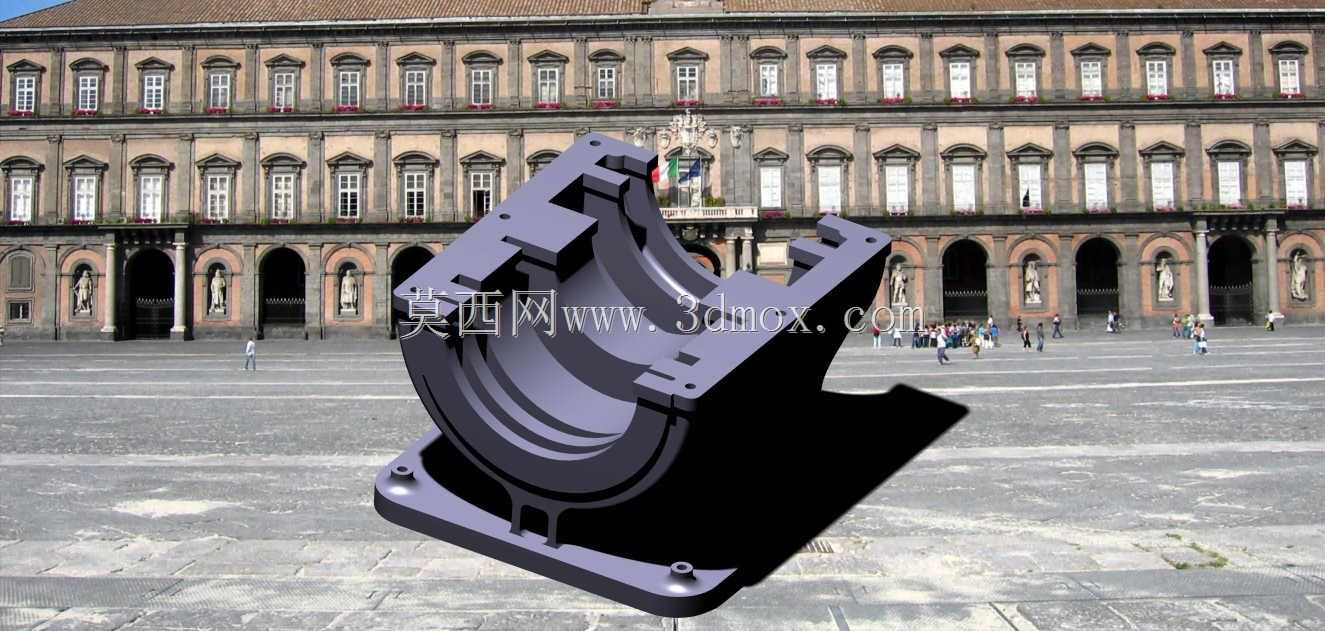

　　从结构布局来看，整套工装采用下半体承托、上半体合围的剖分式结构，主体承载部分是和轴承外圈弧度完全匹配的半圆承托型腔，型腔的加工粗糙度控制在Ra1.6以内，既可以保证轴承外圈就位时不会出现卡滞，也能避免硬接触刮伤轴承外圈的防锈层。底部的安装底座做了一体化的加强筋布局，筋板的厚度根据承载的轴段重量做了等强度优化，不会出现局部应力集中导致的底座变形；底座上预留的四个安装沉孔，位置和现场安装基础的预埋螺栓孔完全对应，安装时不需要额外配打孔位，能直接把工装固定在装配工位的基础平台上，固定后工装型腔的轴线和预装轴系的理论轴线同轴度可以控制在0.05mm/m以内，完全满足重型轴系穿装的导向精度要求。

　　实际使用时，先把工装的下半体固定在基础工位上，将待装配的隧道轴承下半圈平稳放入承托型腔中，确认轴承端面和工装定位端面贴合无间隙后，再吊装大型轴段沿着型腔的导向方向缓慢穿入，过程中型腔的圆弧面会始终约束轴段的径向跳动，避免轴段因为吊装重心偏移出现摆荡，等轴段穿入到设计位置后，再扣合轴承上半圈、安装轴承座连接螺栓，最后拆除工装的上半部分限位结构就能完成整个轴承副的装配。和传统的采用临时垫铁、撬棍辅助对位的装配方式相比，这套工装能把大型轴系穿装过程的轴线偏斜量控制在极小范围内，从根源上避免轴颈和轴承的碰损问题，同时能减少至少一半的现场对位辅助时间，尤其适合海洋平台传动轴系、能源行业大型输送设备主轴这类长轴、大直径轴的装配作业场景。

　　在设计细节上，工装的分型面位置做了1mm的定位止口，上下半体扣合时不会出现错位，止口的配合公差选H7/h6的间隙配合，既方便拆装，也能保证合模后的型腔圆度误差不超过0.03mm。型腔的两端都做了15度的导入倒角，倒角面做了抛光处理，轴段穿入时即使存在微小的位置偏差，也能顺着倒角面顺滑滑入型腔，不会出现卡滞、磕碰的问题。考虑到现场装配环境可能存在切削液、锈蚀的问题，工装的非配合表面都做了喷丸防锈处理，配合表面涂抹薄层防锈脂，长期存放也不会出现锈蚀卡涩的问题。另外，工装的两侧预留了吊装孔，方便车间内的行车直接吊运转场，不需要额外焊接吊耳，转场到不同装配工位时，只需要核对基础螺栓孔位置就能快速固定就位，适配多工位轮换装配的作业需求。

　　从安装边界来看，这套工装的底座安装面平面度要求不超过0.02mm，固定时需要采用对角拧紧的方式锁紧基础螺栓，避免锁紧过程中底座出现翘曲变形，影响型腔的同轴度。工装的整体高度根据常用大型轴承的安装中心高做了标准化设计，和现场常规的轴系装配工位高度匹配，不需要额外垫高或者调整工位高度。型腔的直径尺寸可以根据待装配的轴承外圈直径做系列化调整，覆盖目前主流的重型隧道轴承尺寸规格，不需要针对每个规格的轴承重新设计整体结构，只需要更换型腔的镶块就能适配不同尺寸的轴承装配需求，大幅降低了工装的制造成本和存储占用空间。在日常维护方面，每次使用完成后只需要清理型腔表面的杂物、重新涂抹防锈脂，检查定位止口有没有磕碰损伤，就能满足长期重复使用的要求，结构可靠性高，没有易损的小零件，不需要频繁更换配件，非常适合重型机械装配车间的长期高频使用。
