气动三爪自定心夹紧工装结构设计

　　在精密机加工、自动化装配、检测工位的工件夹持环节，定心精度与夹持同步性直接决定了工序良率与节拍效率，这款气动三爪自定心夹紧结构正是针对这类场景开发的夹持执行单元。不同于手动卡盘依赖人工操作的低效模式，也区别于液压卡盘配套油路系统的高成本与维护复杂度，该结构以压缩空气为动力源，适配工厂常规0.4-0.7MPa的气源压力区间，无需额外配置高压动力单元，可直接集成在回转工作台、专机工位、自动化线体的工件定位节点上，覆盖圆形轴类、盘类、套类工件的夹持需求，常见于数控车床上下料工位、轴承套圈磨削定位、小型回转件的自动化检测夹持、圆柱零件的压装装配定位等场景。

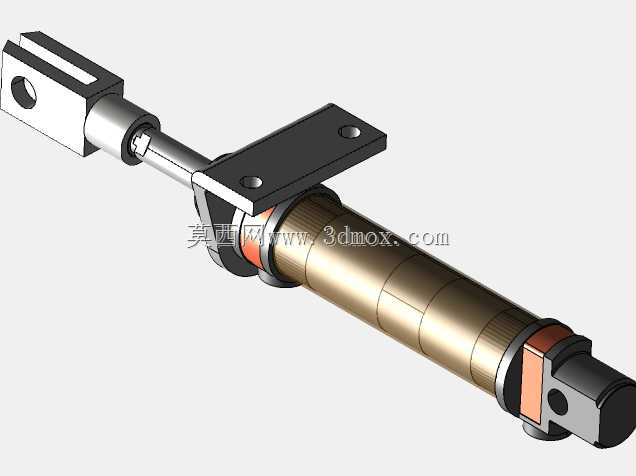

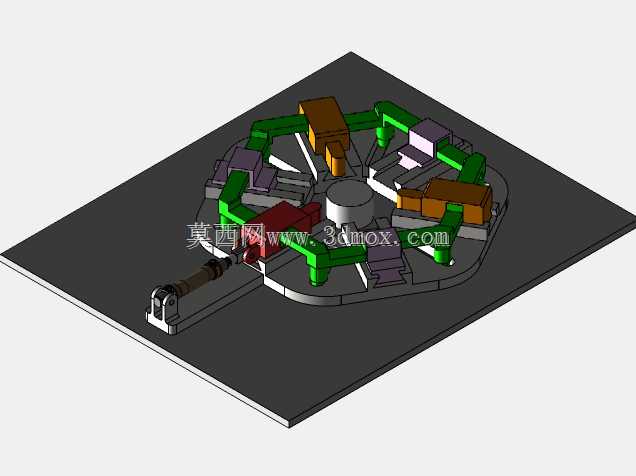

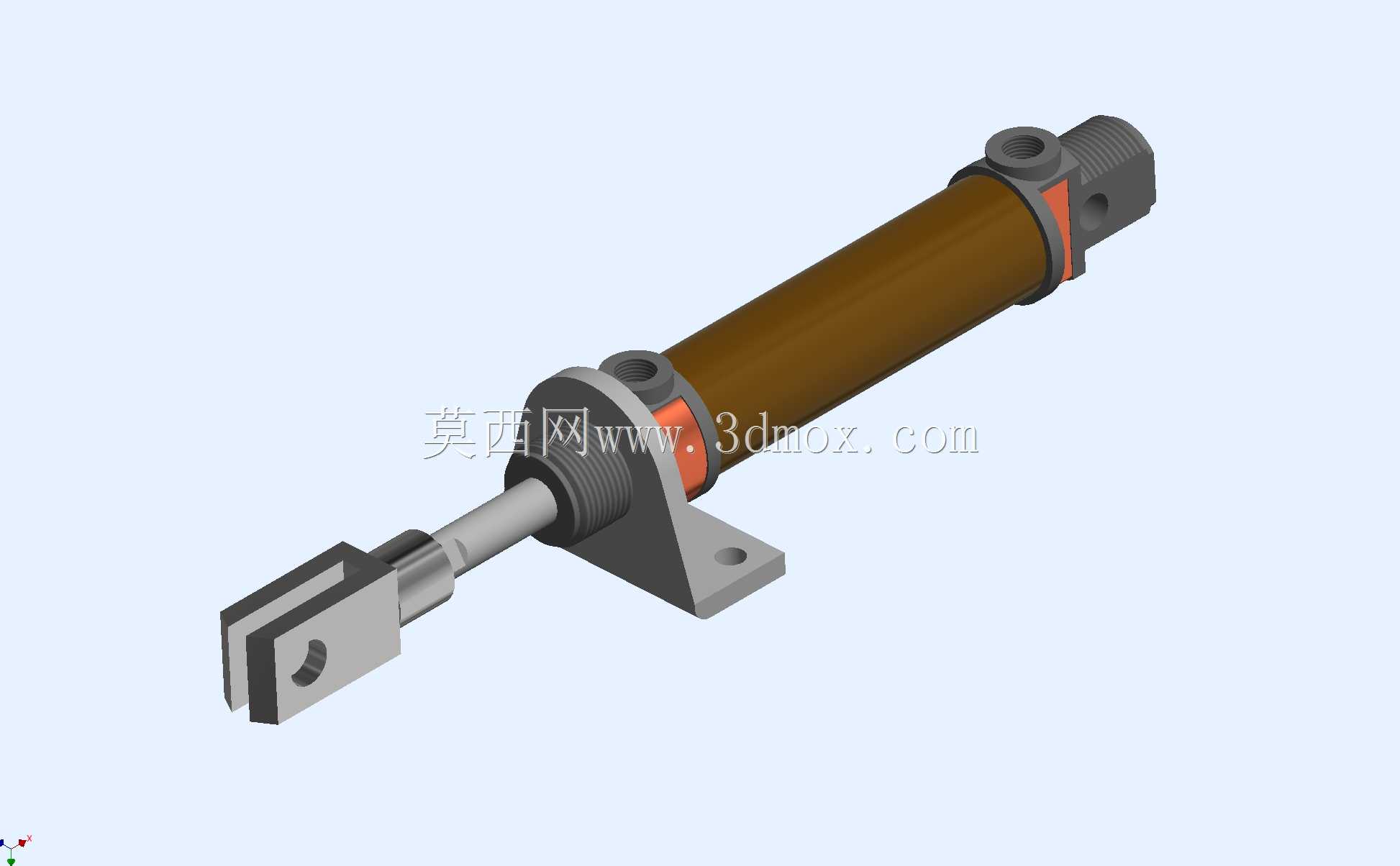

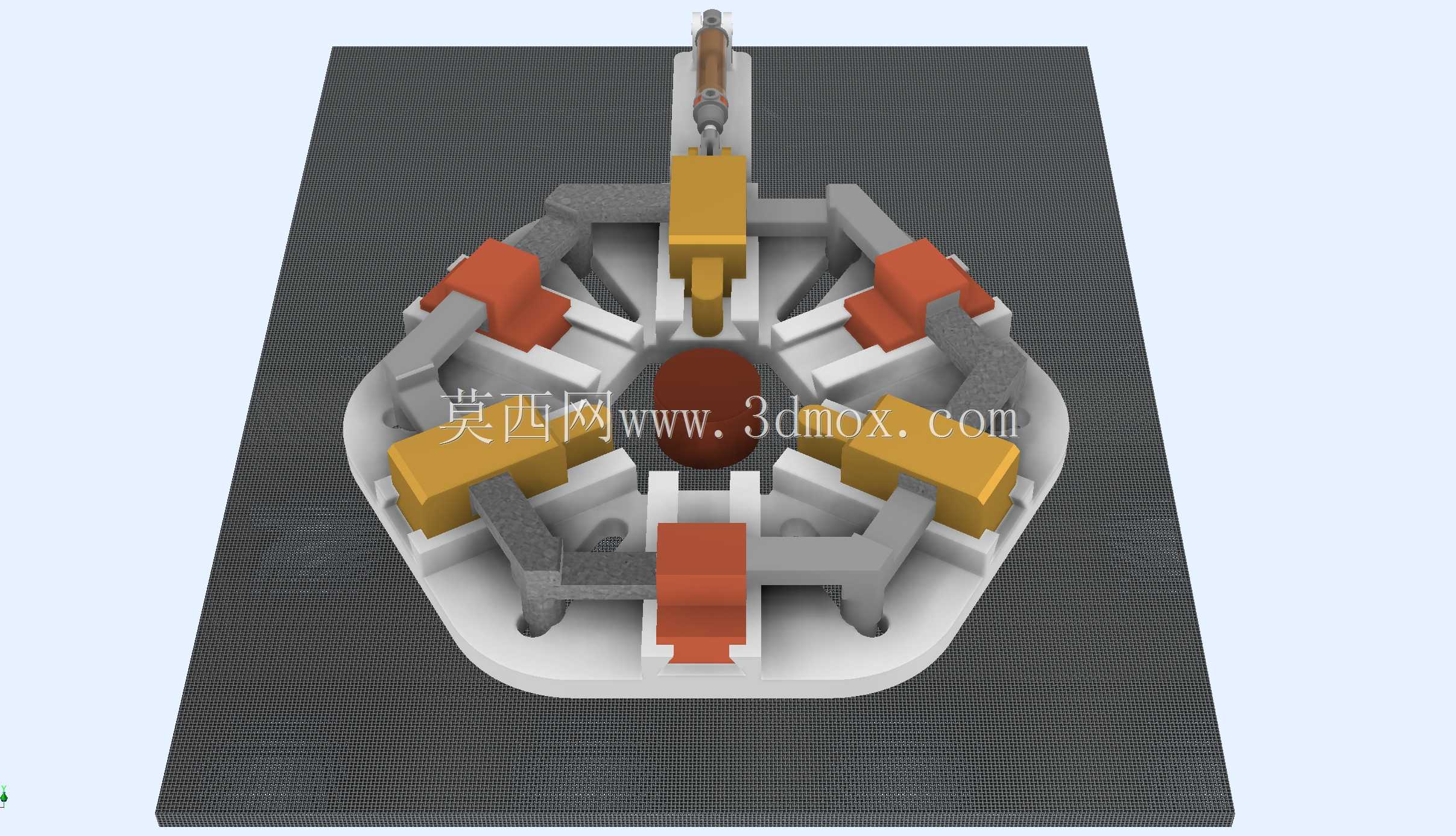

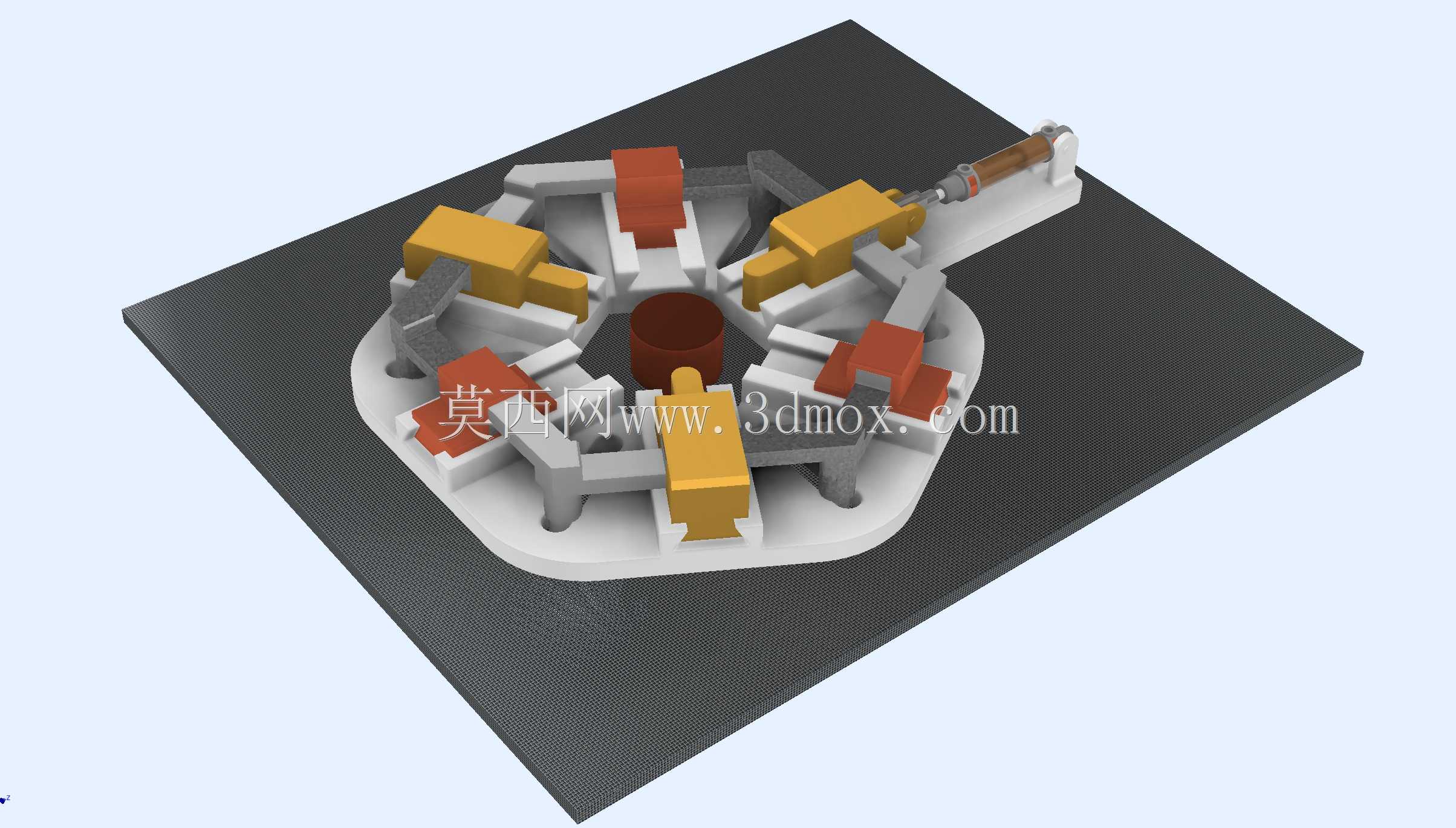

　　从结构功能逻辑来看，该夹紧单元采用平面槽盘式的定心传动结构，三个夹爪沿基座周向120°均匀分布，核心的动力输入来自侧置的标准气缸，气缸推杆与内部的传动拨块连接，将气缸的直线往复运动转化为槽盘的定轴回转运动，槽盘上开设的三个阿基米德螺旋线槽分别与三个夹爪底部的导向凸台配合，当槽盘转动时，三个夹爪会沿基座上的径向导向槽同步做向心或离心运动，实现对工件的同步夹紧与松开，这种传动结构从原理上保证了三个夹爪的移动位移完全一致，定心精度可控制在0.02mm以内，避免了单爪独立驱动带来的定心偏移问题。夹爪的夹持端面采用可更换式设计，可根据被夹持工件的外径、材质更换不同型面的夹爪镶块，比如针对软质铝件、塑料件可更换尼龙镶块避免夹伤工件表面，针对毛坯件可更换带齿纹的硬质合金镶块提升夹持摩擦力，针对大直径薄壁件可更换弧面镶块增大接触面积减少工件变形。

　　设计过程中首先明确了夹持力的匹配逻辑，根据选定的气缸缸径、气源压力计算理论输出推力，再结合螺旋槽的升角换算为夹爪的径向夹持力，同时预留1.5倍的安全系数，避免高速回转、切削受力时工件出现打滑位移；导向结构的配合间隙控制在H7/g6的公差区间，既保证夹爪移动的顺畅无卡滞，又避免间隙过大导致的定心精度损失，所有滑动配合面均设计了润滑脂注油通道，可定期补充润滑降低磨损，延长结构使用寿命。基座的安装边界采用方形法兰式设计，四个安装孔位沿基座中心对称分布，可直接通过内六角螺栓固定在设备工作台或回转支承端面上，安装面的平面度公差要求控制在0.01mm以内，避免安装基面不平导致的基座变形影响夹爪运动精度。整体结构的轴向厚度控制在紧凑区间，不会过多占用工位的轴向安装空间，侧置气缸的布局也避免了轴向伸出结构对工件上下料路径的干涉，适配桁架机械手、关节机器人的自动上下料轨迹，不会出现结构干涉问题。气路接口采用标准快插式接头，可直接连接工厂常规的PU气管，气路上可配套调压阀、节流阀调整夹持力与夹爪开合速度，针对需要断电断气保压的场景，还可在气路中加装气控单向阀，避免气源中断时夹爪松开导致工件脱落的安全隐患。夹爪的开合行程覆盖常规小型回转件的直径范围，无需频繁调整夹爪初始位置即可兼容同系列不同规格的工件夹持，减少了产线换型的调整时间，适配多品种小批量的柔性生产需求。
