圆盘式钻床钻孔定位工装结构设计

　　在机械加工的孔加工工序里，钻模是钻床、镗床等设备上用来保证工件孔位精度、降低装夹找正时间的核心工装，这套圆盘式钻模主要适配回转类、盘类零件的径向与轴向孔加工场景，常见于小批量盘类零件的钻孔、铰孔工序，比如法兰盘连接孔、端盖定位销孔的加工，能大幅减少操作工划线找正的辅助时间，稳定保证同批次零件的孔位一致性。

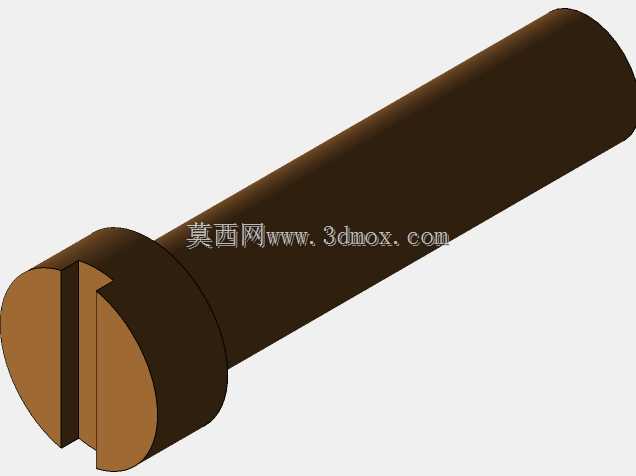

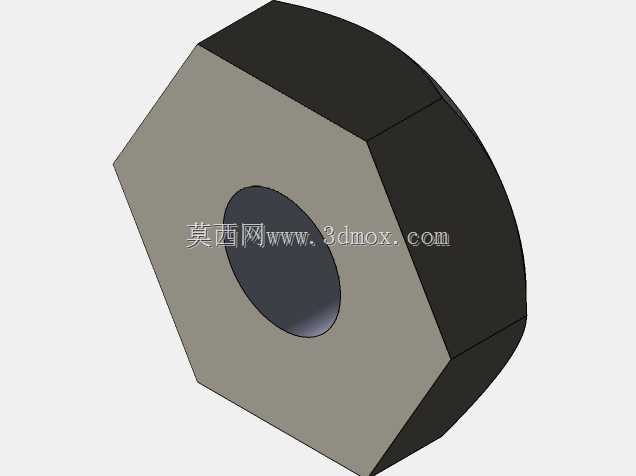

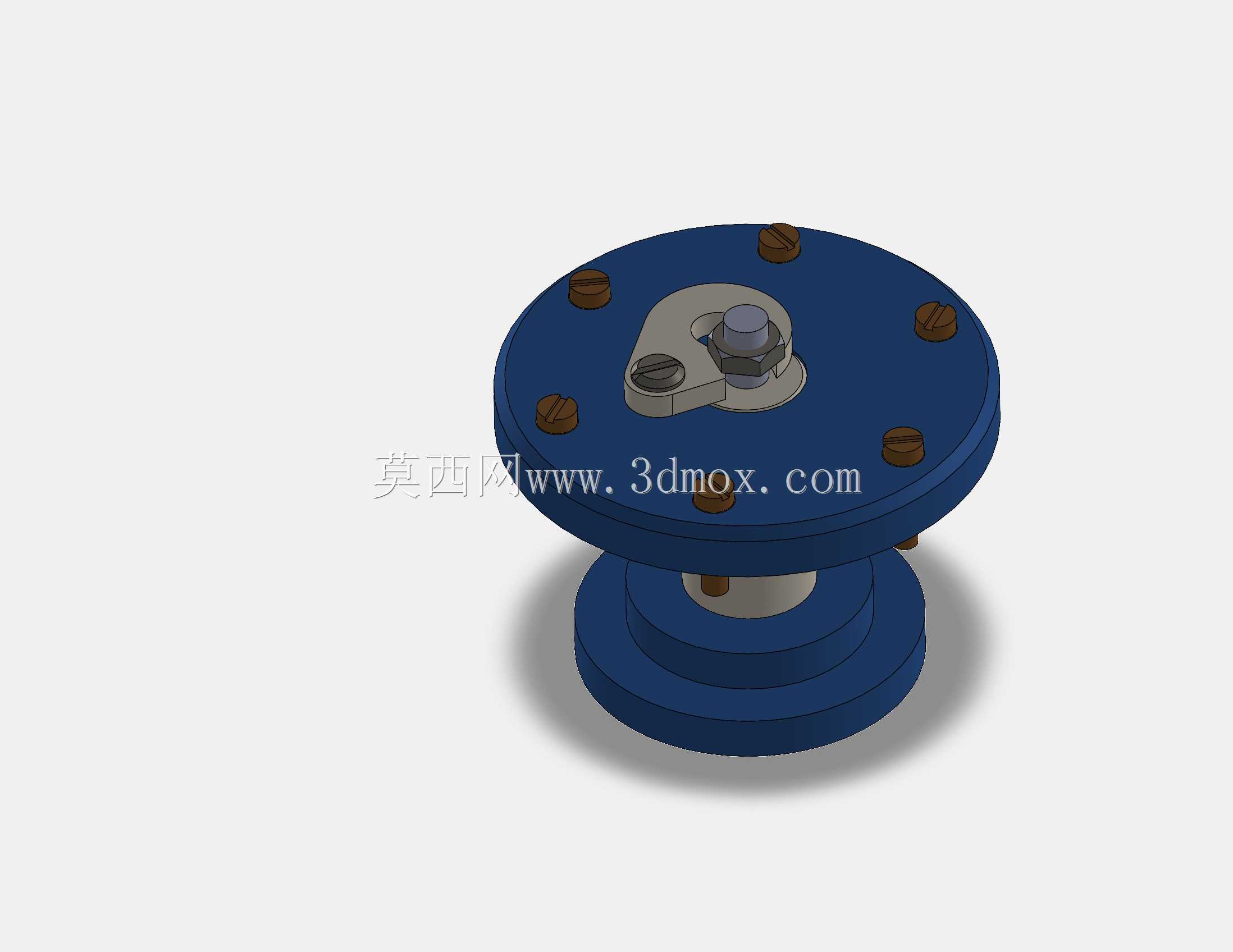

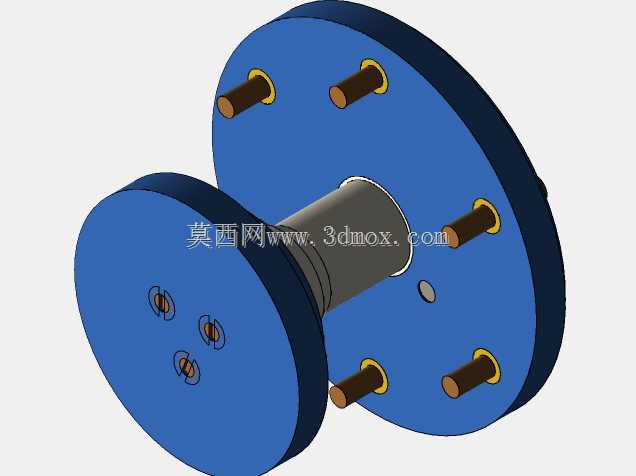

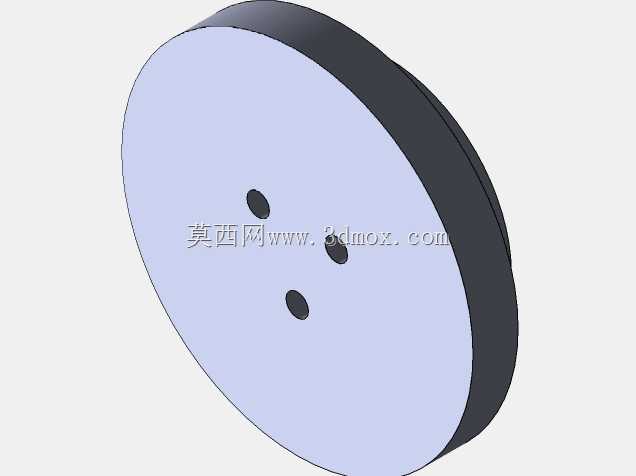

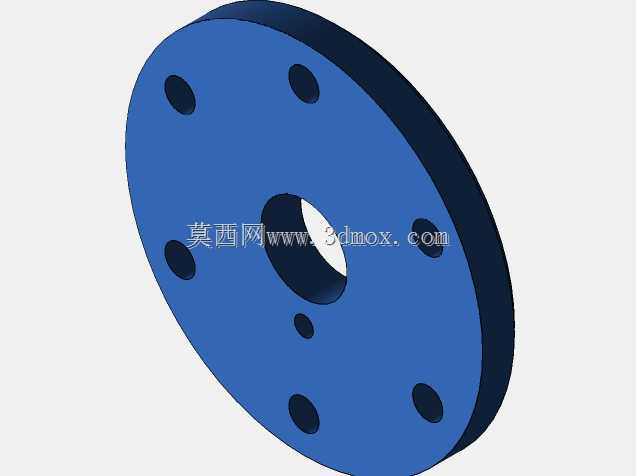

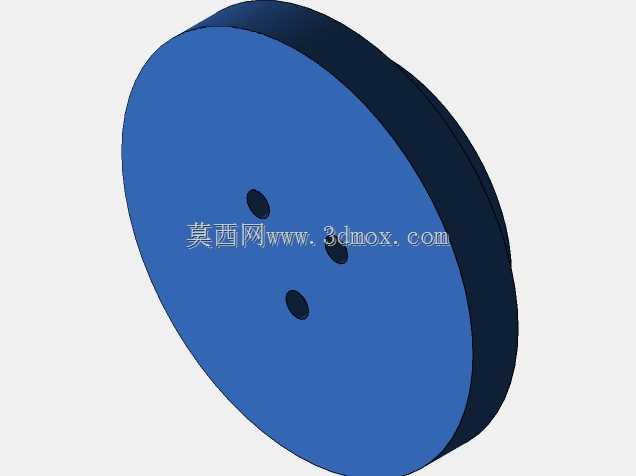

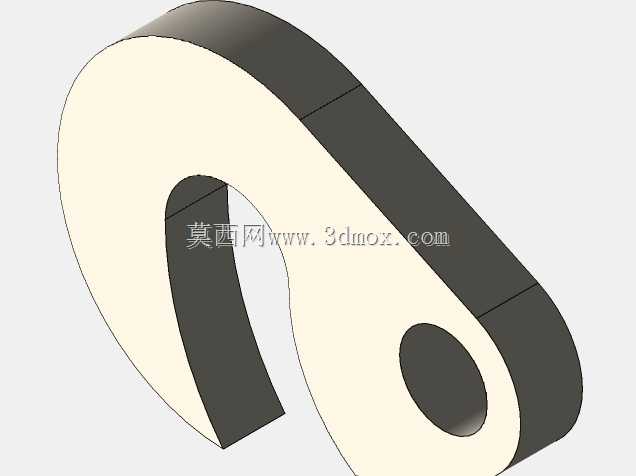

　　从结构设计逻辑来看，这套钻模采用上下双层圆盘的基座结构，下层圆盘为安装定位基准，加工时通过T型螺栓或者压板直接固定在钻床工作台面上，基座的同轴度公差控制在0.02mm以内，保证上层钻模板的回转中心与钻床主轴的进给方向保持垂直，避免钻孔出现偏斜。上层钻模板上均匀分布了6个钻套安装位，配套的快换钻套可以根据加工孔径的不同快速更换，钻套采用耐磨合金工具钢制作，内孔与钻头的配合间隙控制在H7/g6区间，既可以引导钻头准确切入工件，又能避免钻头高速旋转时与钻套发生卡滞。钻模板中心设置了工件定位与夹紧机构，采用偏心轮式快速夹紧结构，操作工只需要扳动偏心手柄就能完成工件的压紧与松开，相比螺栓压紧的结构，单件装夹时间能缩短60%以上，适合小批量多批次的生产节奏。

　　在安装边界与尺寸适配方面，这套钻模的下层基座直径设计为160mm，厚度25mm，安装孔位适配市面上绝大多数台式钻床、立式钻床的工作台T型槽间距，不需要额外制作过渡连接板就能直接装夹固定。上层钻模板直径140mm，可加工的工件最大外径为120mm，最大钻孔深度可达50mm，能覆盖常规盘类端盖、小型法兰、轴承座端盖等零件的孔加工需求。钻套的位置度公差设计为0.015mm，同批次加工的零件孔位位置度可以稳定控制在0.03mm以内，完全满足普通机械连接孔、定位销孔的精度要求，不需要后续进行二次铰孔修正。

　　从实际使用的工况适配角度，这套钻模的所有外露结构都做了发黑防锈处理，钻套与钻模板的配合面做了淬火处理，硬度达到HRC58-62，长期使用不会因为钻套磨损导致孔位偏移。夹紧机构的偏心轮做了圆弧过渡，夹紧力可以达到800N，足够抵抗钻孔时的轴向切削力，不会出现工件移位的问题。在设计过程中特意在钻模板与下层基座之间预留了15mm的排屑间隙，钻孔产生的铁屑可以直接从间隙掉落，不会堆积在钻模内部影响定位精度，日常清理只需要用压缩空气吹扫即可，维护难度很低。

　　针对不同的加工场景，这套钻模还可以通过更换中心定位轴的方式适配不同内孔直径的工件，定位轴与基座中心孔采用小间隙配合，更换时只需要拔出原有定位轴插入对应规格的定位轴即可，不需要重新校准钻模的同轴度，扩展了工装的适用范围。在钻削斜孔或者角度等分孔时，这套钻模的上层模板还可以搭配分度盘使用，只需要在基座上增加分度销结构，就能完成等分孔的连续加工，不需要对每个孔位进行单独划线找正，进一步拓展了工装的使用场景。

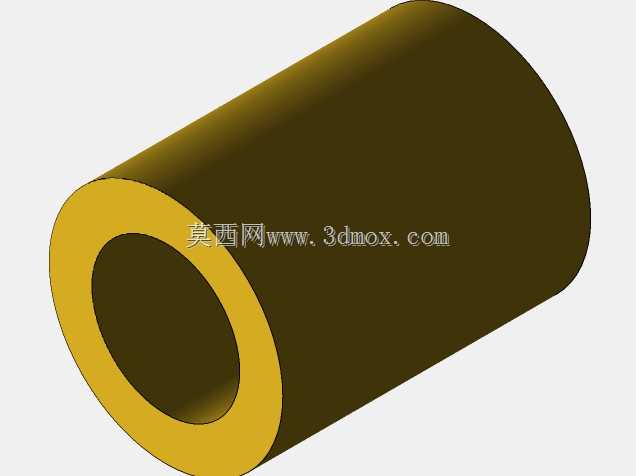

　　结构细节上，钻模板上的钻套安装孔采用台阶孔设计，钻套放入后通过台阶限位，不会在钻头进给时被带动下沉，钻套顶部做了1mm的倒角，引导钻头顺利进入钻套内孔，避免钻头端部与钻套端面发生碰撞。夹紧手柄的操作位置设置在钻模的侧方，操作工装夹工件时手部不会处于钻头的正下方，符合机械加工的安全操作规范，避免操作过程中出现安全隐患。下层基座的底面做了精磨处理，平面度控制在0.01mm以内，安装在钻床工作台上不会出现翘曲，保证钻模整体的安装精度。
