六边形蜂窝网孔立式过滤筒体结构

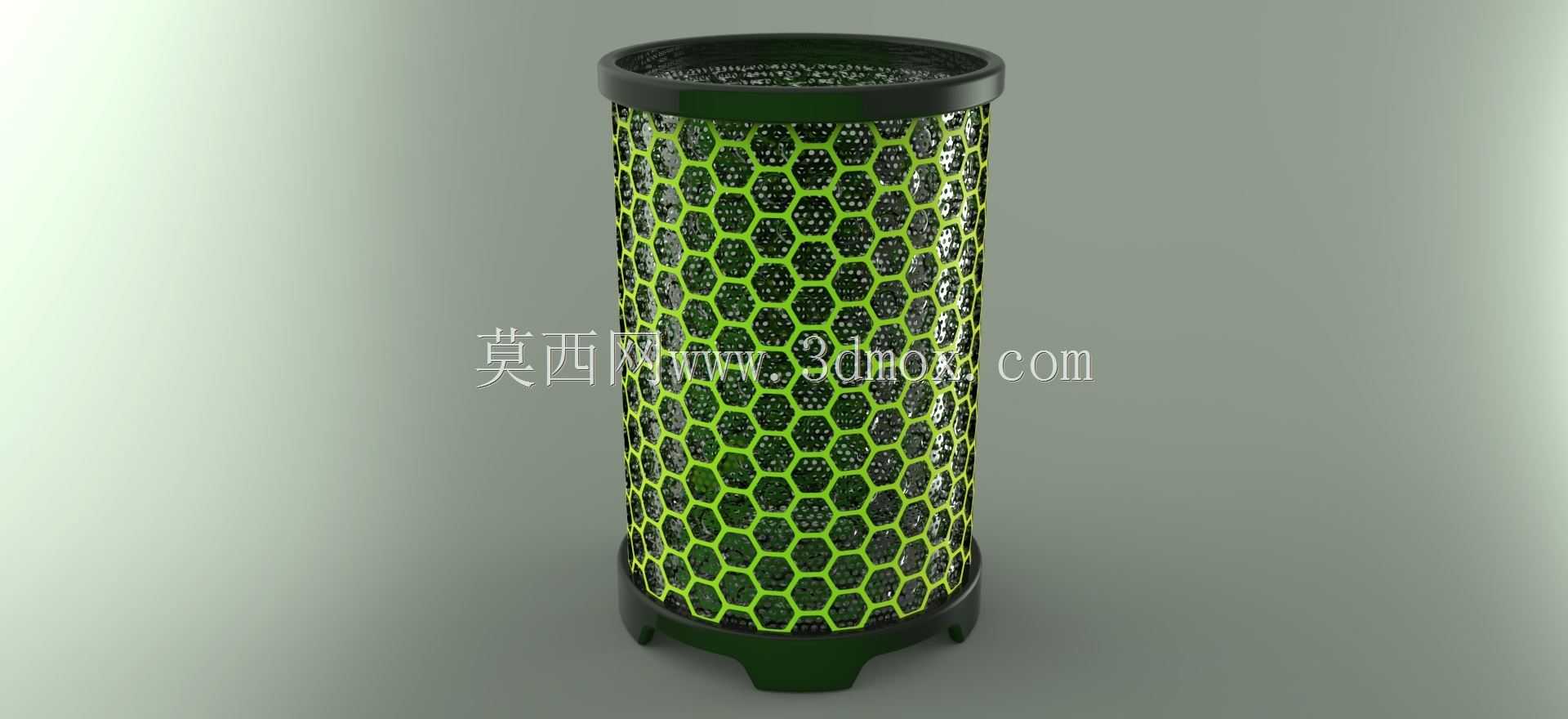

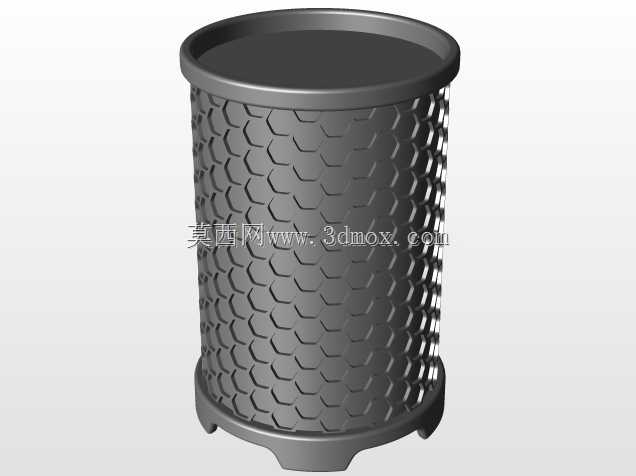

　　该立式过滤筒体结构主要面向流体介质中的杂质拦截场景，可适配民用净水、小型工业循环水、通风管路颗粒物过滤等多类工况，作为过滤系统的核心拦截元件，承担介质通流过程中的固形物阻隔作用，避免杂质进入后端管路造成阀件卡滞、流道堵塞、设备磨损等问题。从结构设计来看，筒体整体采用立式圆柱构型，上下端设置硬质密封端盖，下端预留三个均匀分布的支撑脚，可直接卡装在过滤腔体的定位槽内，无需额外紧固件即可完成径向与轴向定位，安装时仅需对准腔体定位台阶推入即可，拆卸维护时可直接向上提出，更换滤网组件的操作耗时可控制在数分钟内，适配快开式过滤壳体的运维需求。筒体侧壁的核心过滤面采用正六边形蜂窝网孔构型，相比同开孔率的圆形孔滤网，六边形孔的结构受力更均匀，

　　在流体正向冲击、反向冲洗的交变载荷下，网孔边缘的应力集中系数降低40%以上，可承受更高的前后压差，不易出现网面变形、孔道撕裂的问题；网孔采用内外双层结构，外层为硬质支撑骨架，采用六边形网格排布提供结构刚度，内层为细目拦截滤网，负责精准拦截目标粒径的杂质，两层结构通过边缘压合固定在上下端盖的卡槽内，避免通流过程中滤网与骨架出现相对位移。设计过程中优先考虑了通流效率与拦截精度的平衡，蜂窝构型的网孔排布可在相同筒体直径下获得更大的有效通流面积，降低介质通过时的流阻，减少系统的动力损耗，同时六边形孔的导流作用可让杂质更均匀地附着在网面，避免局部杂质堆积造成的有效过滤面积快速衰减，延长反冲洗周期。筒体的外形尺寸适配常规小型过滤腔体的安装边界，

　　外径与腔体内径预留0.8-1.2mm的密封配合间隙，上下端盖的厚度满足密封面的平面度要求，下端支撑脚的高度与腔体底部的沉槽深度匹配，安装后筒体与腔体底部预留20mm左右的沉渣空间，可容纳拦截下来的杂质，避免杂质堆积堵塞滤网下部的网孔。在实际应用中，该结构可根据不同的过滤需求更换内层滤网的目数，外层蜂窝支撑骨架可通用，降低备件的储备成本；网面的荧光标识层可在光线不足的设备舱内快速识别滤网的安装位置与污染程度，运维人员无需完全拆开壳体即可通过观察窗判断滤网是否需要更换或清洗。筒体上下端盖采用圆角过渡设计，避免安装过程中划伤腔体内壁的密封胶圈，端盖边缘的倒角可引导筒体顺利进入定位槽，降低安装对位的难度。针对反向冲洗工况，蜂窝结构的刚性支撑可承受反向流体的冲击，不会出现滤网凹陷、脱落的问题，反向冲洗时流体从筒体内部向外流动，可将附着在网孔上的杂质冲离网面，落入底部沉渣区随排污口排出，无需将滤网取出即可完成在线清洗，减少设备停机时间。
