净水处理用超滤膜组集成管路装置

　　这套集成式超滤装置主要面向中小型集中供水场景、工业生产纯水预处理环节、商用直饮水系统搭建场景使用，核心作用是通过超滤膜的筛分效应截留水中胶体、大分子有机物、细菌、微生物等杂质，在不改变水相理化性质的前提下完成水质净化，相比传统砂滤、碳滤工艺具备过滤精度稳定、占地面积小、反洗流程简便的优势。从结构设计逻辑来看，整套装置采用撬装式集成思路，所有功能部件全部整合在方钢焊接的一体式机架内，运输到现场后仅需对接进出水主管路、供电线路即可投入使用，无需现场零散拼装管路与膜组件，大幅缩短现场施工周期。机架的主框架采用40*40规格的碳钢方管满焊成型，焊接位置做打磨抛丸处理后做环氧富锌底漆加聚氨酯面漆的双层防腐，适配水处理车间潮湿的工作环境，

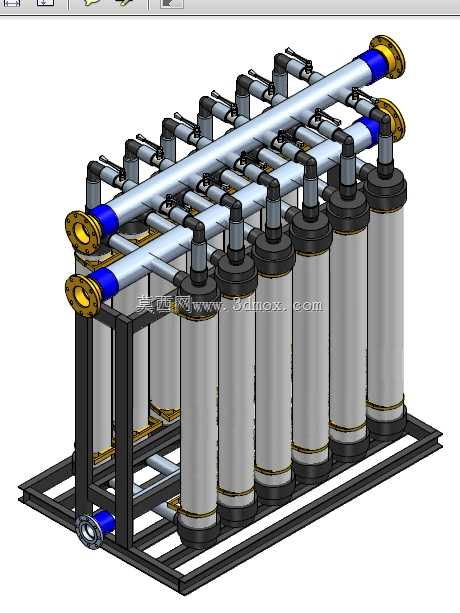

　　底部预留100mm的架空高度，既可以避免地面积水浸泡机架底部造成腐蚀，也方便现场人员清理设备下方的积灰与积水。膜组件采用竖直排布的安装方式，多支超滤膜等距固定在机架上层的安装横梁上，膜壳采用食品级304不锈钢材质，单支膜的接口采用标准化快装结构，后期更换膜元件时仅需松开卡箍即可完成拆卸，无需切割或拆卸周边管路。管路系统的设计充分考虑了运行、反洗、正冲三个不同工况的流道需求，主进出水管采用4英寸管径的不锈钢管，满足大流量通水时的压损控制要求，膜组件的支管采用1.5英寸管径，每支膜的进水端都设置独立的调节阀门，可根据实际进水水质调整单支膜的进水流量，避免出现偏流导致部分膜元件负荷过高提前污堵。阀门与管路的连接位置采用活接结构，

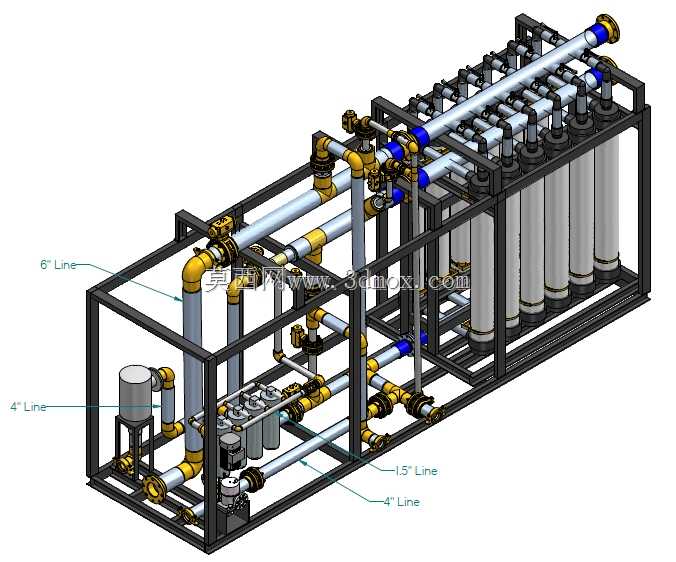

　　方便后期阀门损坏时快速更换，无需整段管路切割。管路上的弯头全部采用大曲率半径的冲压弯头，减少流体转向时的阻力损失，同时避免直角弯头位置长期运行出现杂质沉积造成流道堵塞。机架左下角集成了小型的保安过滤器与配套的增压泵组，保安过滤器精度为5微米，主要作用是截留进水中可能携带的大颗粒硬质杂质，避免这些杂质进入超滤膜丝表面造成膜丝划伤，增压泵采用立式离心泵，泵的进出口都设置软连接，减少泵运行时的振动传递到管路系统造成焊口开裂。整套装置的管路排布遵循横平竖直的工程原则，不同功能的管路做了清晰的流向标识，现场运维人员可以顺着管路走向快速理清不同工况的水流路径，降低运维排查的难度。在安装边界方面，整套装置的整体宽度控制在1.2米以内，

　　长度不超过2.5米，高度不超过1.8米，可直接通过常规车间的标准宽度门洞，不需要在设备进场时拆除门框或墙体，设备顶部预留300mm的操作空间，方便后期拆卸膜组件的上端盖，正面预留800mm的操作通道，满足人员日常操作阀门、观察仪表的空间需求，设备背面预留400mm的检修空间，可容纳一人侧身进入完成背面管路的检修作业。在功能设计上，整套装置预留了反洗水的接口与化学清洗的接口，当膜组件运行到设定的压差阈值时，可通过阀门切换实现反向水力冲洗，将膜丝表面附着的污染物冲刷排出，当常规水力冲洗无法恢复膜通量时，可通过化学清洗接口接入清洗药液，完成膜组件的在线化学清洗，无需将膜元件拆出设备即可完成清洗作业，大幅降低运维的工作量。管路上预留了压力检测、流量检测的仪表安装位，可根据项目需求加装压力表、流量计、浊度仪等检测元件，实时监控设备的运行状态，也可对接PLC控制系统实现全自动运行，不需要人工值守操作。
