室内螺旋式金属楼梯结构三维设计

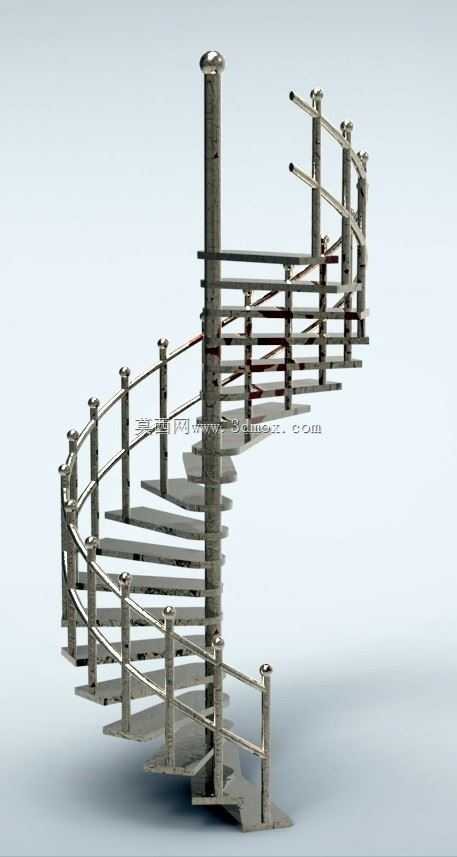

　　在民用建筑室内竖向交通、小型商业空间夹层连通、loft户型上下层衔接的场景中，螺旋式楼梯是兼顾空间利用率与装饰属性的常用构件，本次建模的旋转楼梯采用中心立柱承载的结构形式，所有踏步围绕中心钢柱呈螺旋状排布，相较于直跑楼梯、双跑楼梯，其水平投影占用面积极小，能够在不足两平方米的竖向空间内完成多层通行功能，尤其适配小户型、狭小设备夹层、商铺错层这类无法预留大尺寸楼梯井的使用场景。从实际使用功能出发，该楼梯的踏步采用扇形踏步设计，每级踏步的内侧窄边贴合中心立柱固定，外侧宽边预留足够的落脚宽度，踏步表面做防滑纹理处理，避免人员上下时打滑；护栏部分采用竖向栏杆搭配环形扶手的结构，栏杆底部与踏步外侧边缘刚性连接，顶部扶手沿螺旋轨迹连续布置，

　　高度符合人体工程学通行防护要求，能够在人员通行时提供连续的侧向支撑与防坠落防护。设计过程中首先确定中心立柱的承载边界，中心立柱作为整个楼梯的核心承重构件，需要承担所有踏步、护栏以及通行人员的全部载荷，因此建模时优先确定立柱的直径与壁厚参数，再根据通行步高要求确定每级踏步的竖向间距，常规室内使用的步高控制在160mm至180mm区间，避免步高过大导致通行费力，步高过小则会增加整体楼梯的竖向占用高度。踏步的旋转角度根据整体楼梯的总升高调整，确保整段楼梯完成360度以内的旋转即可到达目标层高，避免旋转圈数过多导致通行动线过长。外形尺寸方面，该楼梯的整体外轮廓直径根据踏步外侧到中心立柱的距离确定，

　　常规室内使用的旋转楼梯外直径控制在1200mm至1600mm区间，既保证踏步外侧的有效落脚宽度不小于200mm，满足单人正常通行的宽度要求，又不会占用过多的室内平面空间；安装边界上，楼梯的顶部需要与上层楼板的预留开口做刚性固定，底部与地面基础做锚固连接，中心立柱的上下两端分别设置连接法兰，通过膨胀螺栓与建筑结构连接，避免楼梯使用过程中出现晃动。建模过程中对所有构件的连接节点做了细化处理，踏步与中心立柱的连接采用焊接节点，每块踏步的内侧设置与立柱弧度匹配的弧形贴合面，保证焊接时的接触面积足够，提升连接强度；护栏栏杆与踏步的连接采用螺栓紧固的可拆卸节点，方便后期运输与现场安装，扶手与竖向栏杆的连接采用插接固定，

　　保证扶手的螺旋曲面顺滑无凸起，避免人员扶握时出现硌手的情况。从结构受力角度分析，这种中心立柱式螺旋楼梯的载荷全部传递至中心立柱，再由立柱传递至上下两端的建筑结构，因此建模时对踏步的悬臂受力做了对应强化，踏步板材采用加厚钢板制作，踏步下方可根据载荷需求增设加强筋，避免长期使用后踏步出现下挠变形；针对不同的使用场景，该结构可调整踏步材质，比如木质踏步适配家装场景，金属防滑踏步适配工业设备夹层场景，护栏也可更换为玻璃栏板等形式，适配不同的装修风格需求。现场安装时需要提前核对上层楼板预留洞口的尺寸与中心位置，确保中心立柱安装后处于洞口的圆心位置，避免踏步旋转时与洞口边缘出现干涉，安装完成后需要对整体结构做晃动测试，确认所有连接节点紧固无松动，护栏的侧向受力满足防护要求，踏步的水平度调整到位，避免出现踏步倾斜导致的通行绊倒风险。
