复合材料维修用文氏型真空发生器三维建模

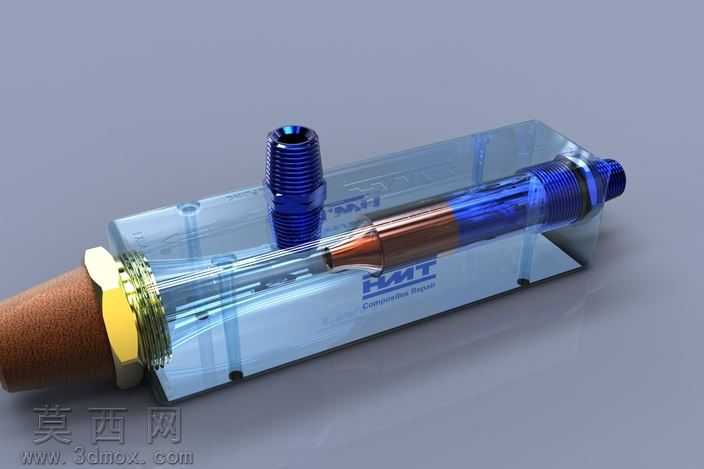

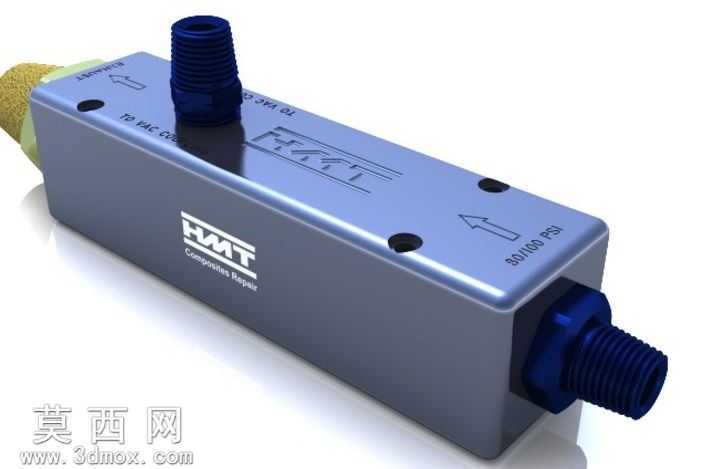

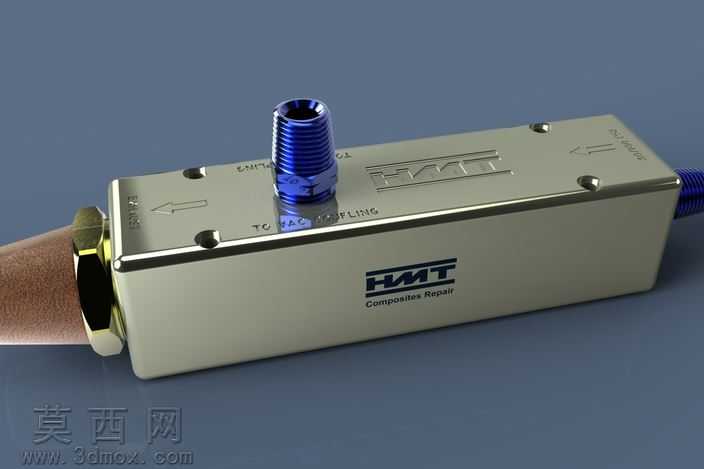

本三维模型针对复合材料制造维修场景使用的文氏型真空源进行全参数化建模，建模过程严格遵循实物测绘的尺寸比例，完整还原产品的所有结构细节。建模阶段首先搭建主体长方体铝合金阀体的基础特征，通过拉伸、切除命令完成阀体内部文氏喷管的流道结构，精准还原进气端、真空吸附端、排气端的接口位置与尺寸，其中进气端的外螺纹接口采用螺旋线扫描切除完成标准螺纹建模，还原蓝色阳极氧化接头的结构形态，侧端的快插接口还原金属锁紧卡箍与棕褐色气管的装配结构。外观建模阶段，对阀体表面的品牌标识、流向箭头、功能标注文字采用包覆命令完成蚀刻效果建模，还原金属表面激光打标的细节特征。材质渲染环节，主体阀体赋予阳极氧化哑光铝合金材质，调整金属粗糙度参数模拟真实铝合金的细腻磨砂质感，进气接头赋予亮蓝色阳极氧化铝材质，调整高光反射参数呈现蓝色金属件的亮泽质感，锁紧卡箍赋予黄铜金属材质，气管赋予半哑光棕褐色工程塑料材质，排气消音结构还原多孔降噪的内部构造。模型装配阶段严格按照实物的装配关系完成所有零件的配合约束，还原阀体上的固定安装孔位、端盖压合结构的细节，整体模型无破面、无冗余特征，所有可活动部件保留合理的装配间隙，既可以用于产品展示渲染，也可用于维修工装的布局设计参考，完整呈现文氏真空源利用压缩空气通过文丘里效应产生负压的结构原理，内置的排气降噪结构也在模型中完整体现，还原产品降低排气噪音的设计细节，整体建模精度满足工业展示、工装设计、原理演示等多场景使用需求。
