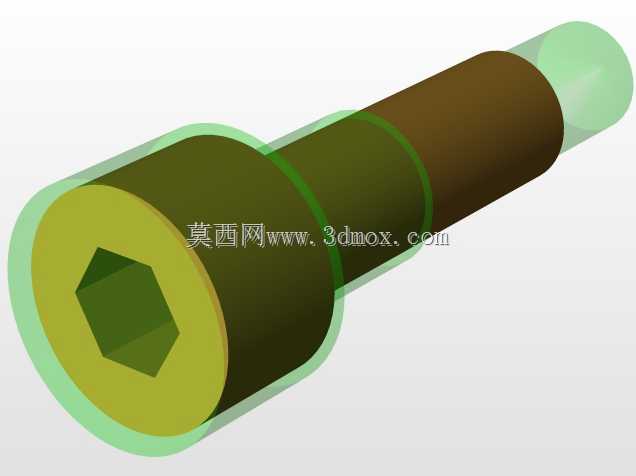

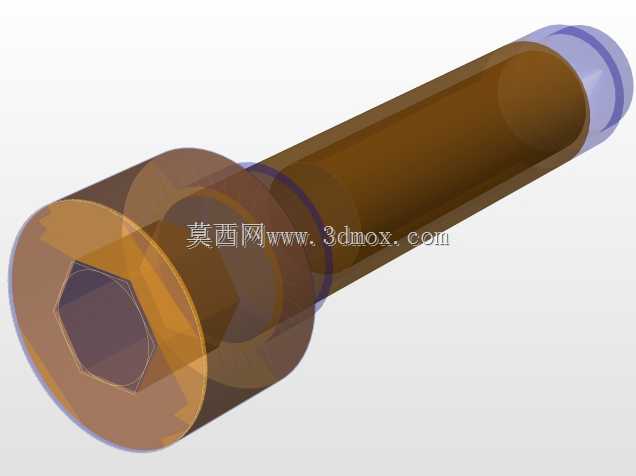

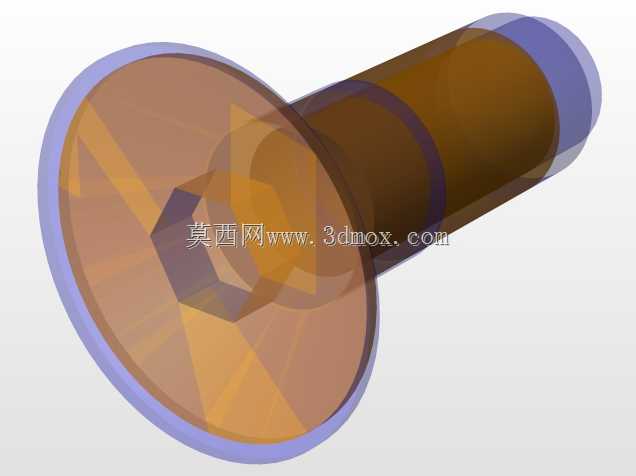

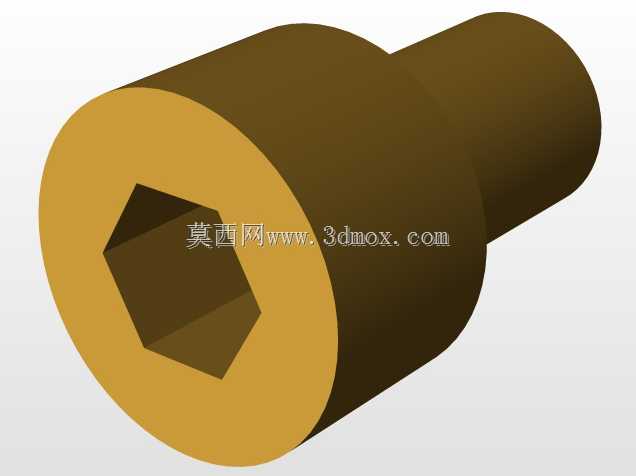

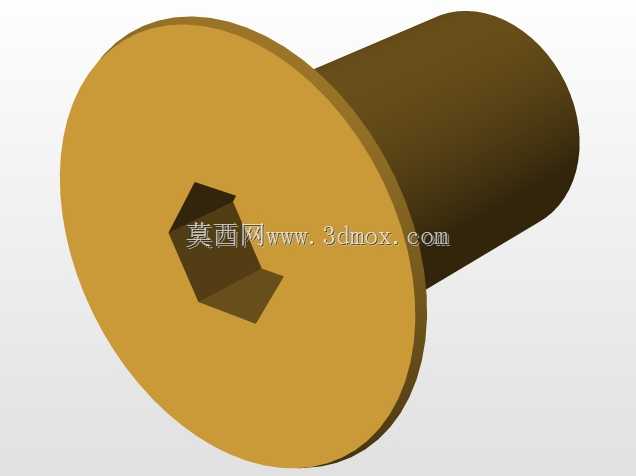

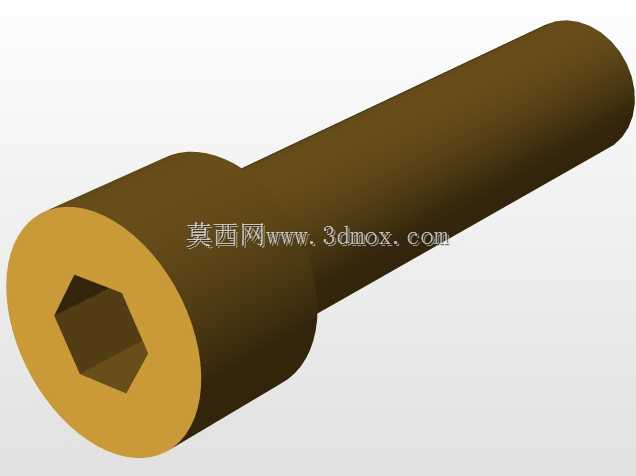

带拔模结构的肥皂碟注塑成型模具

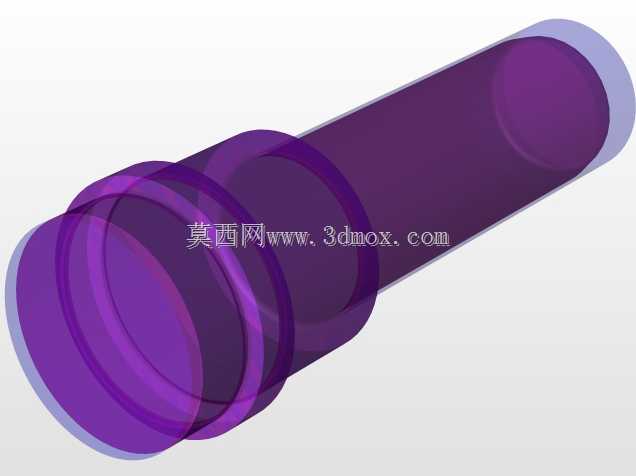

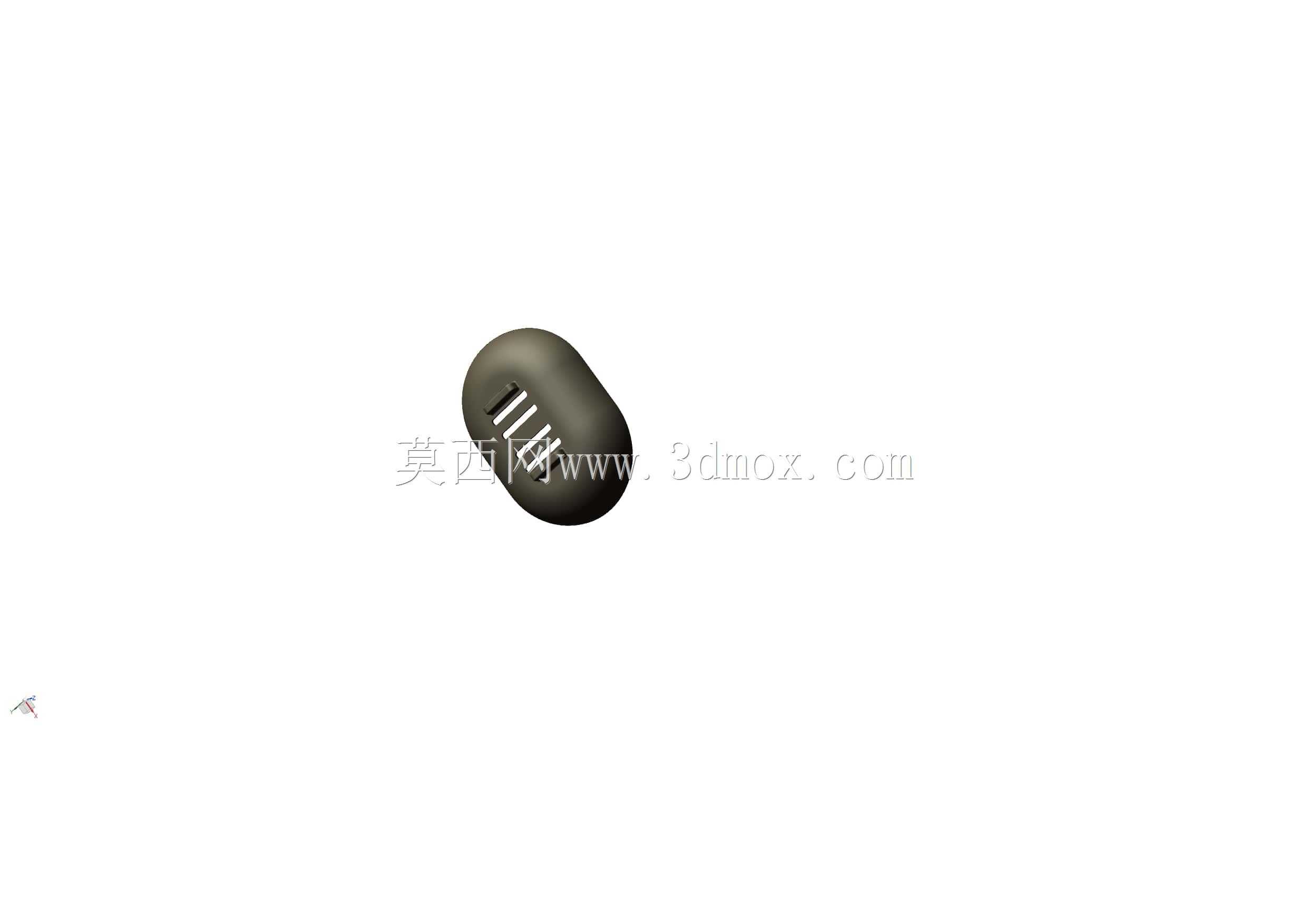

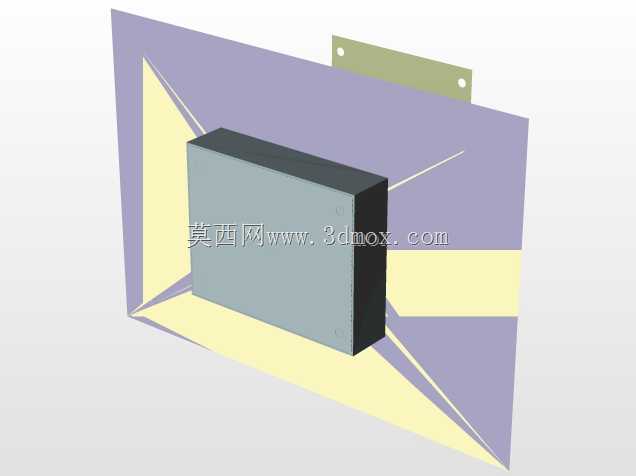

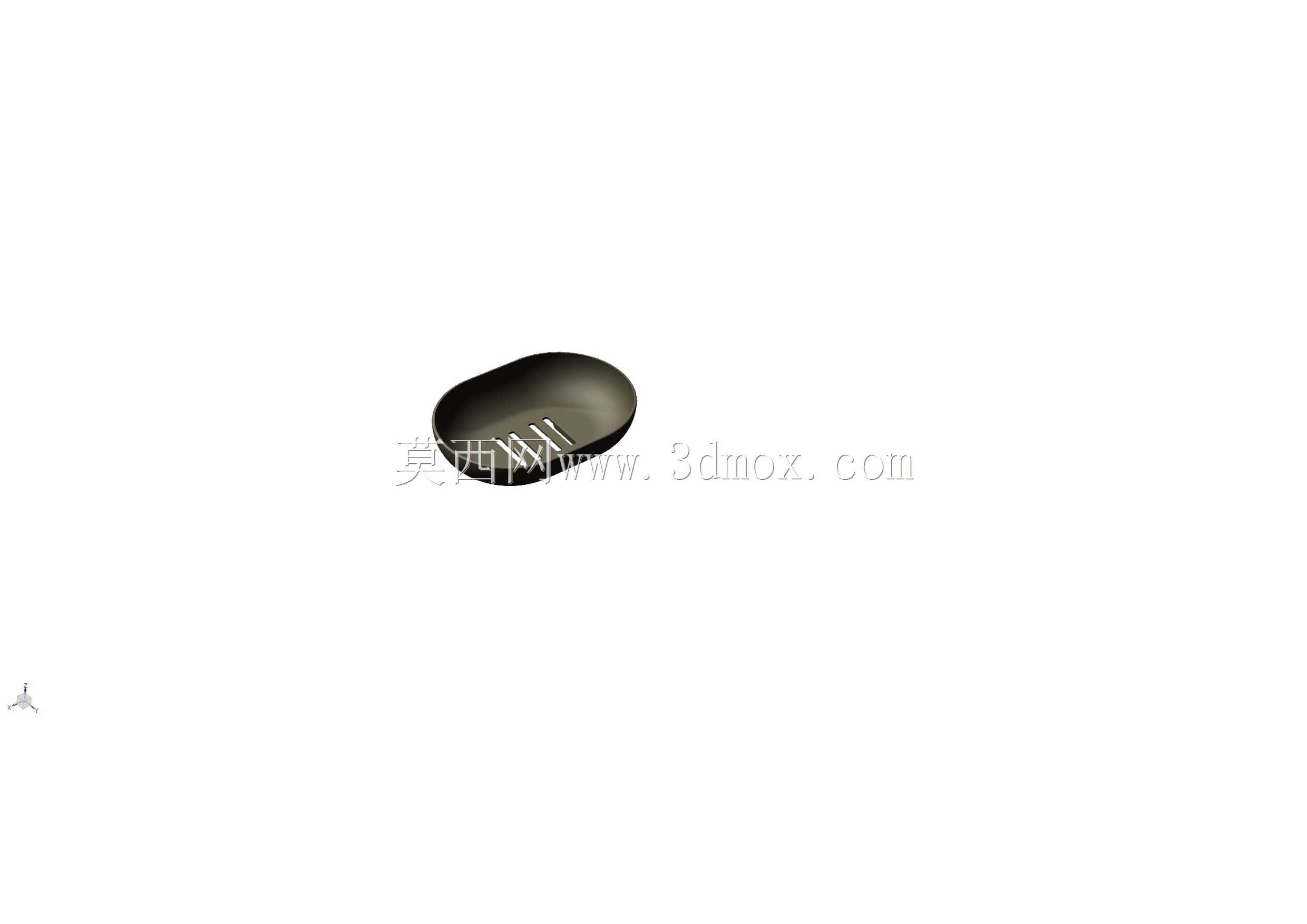

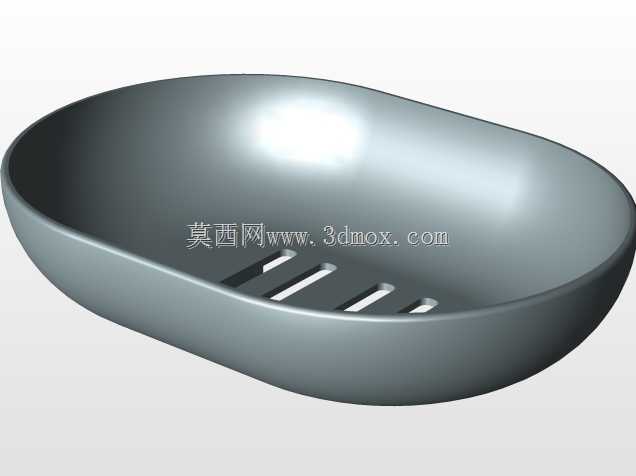

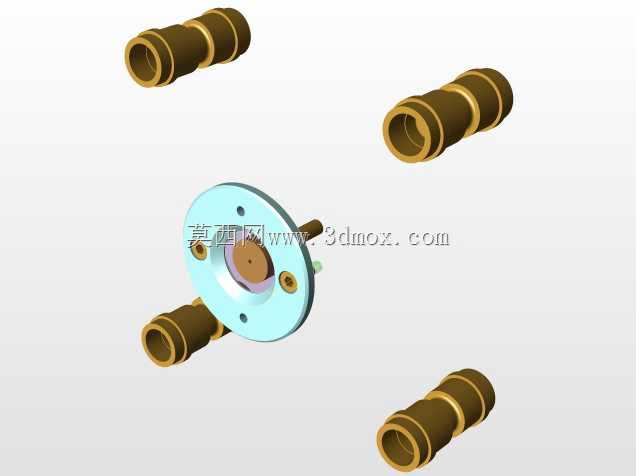

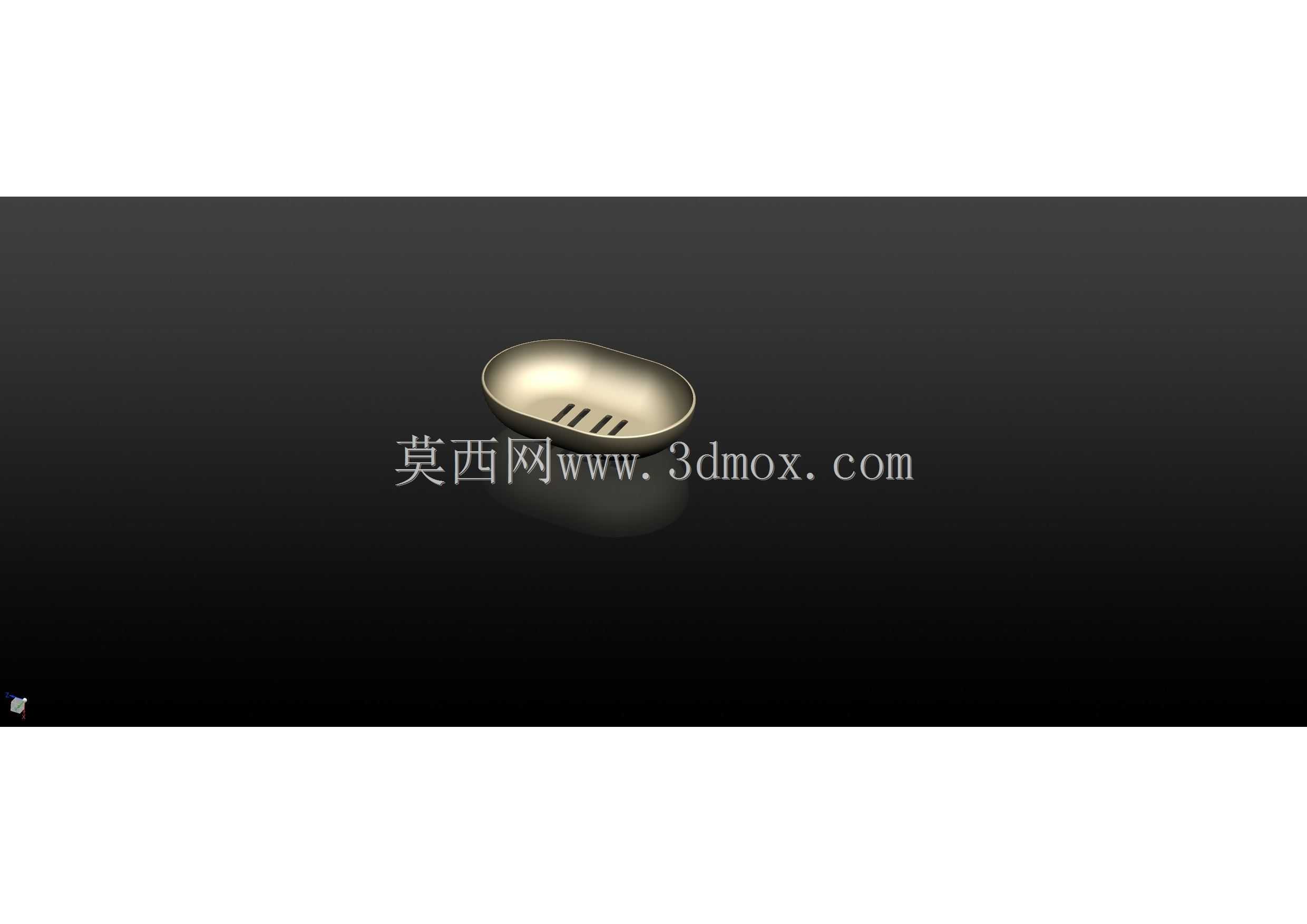

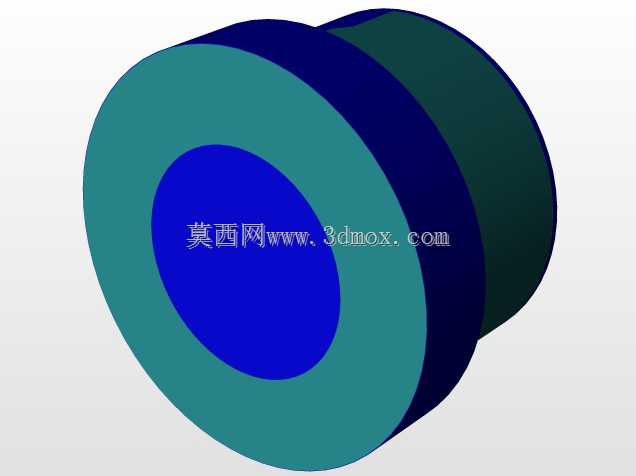

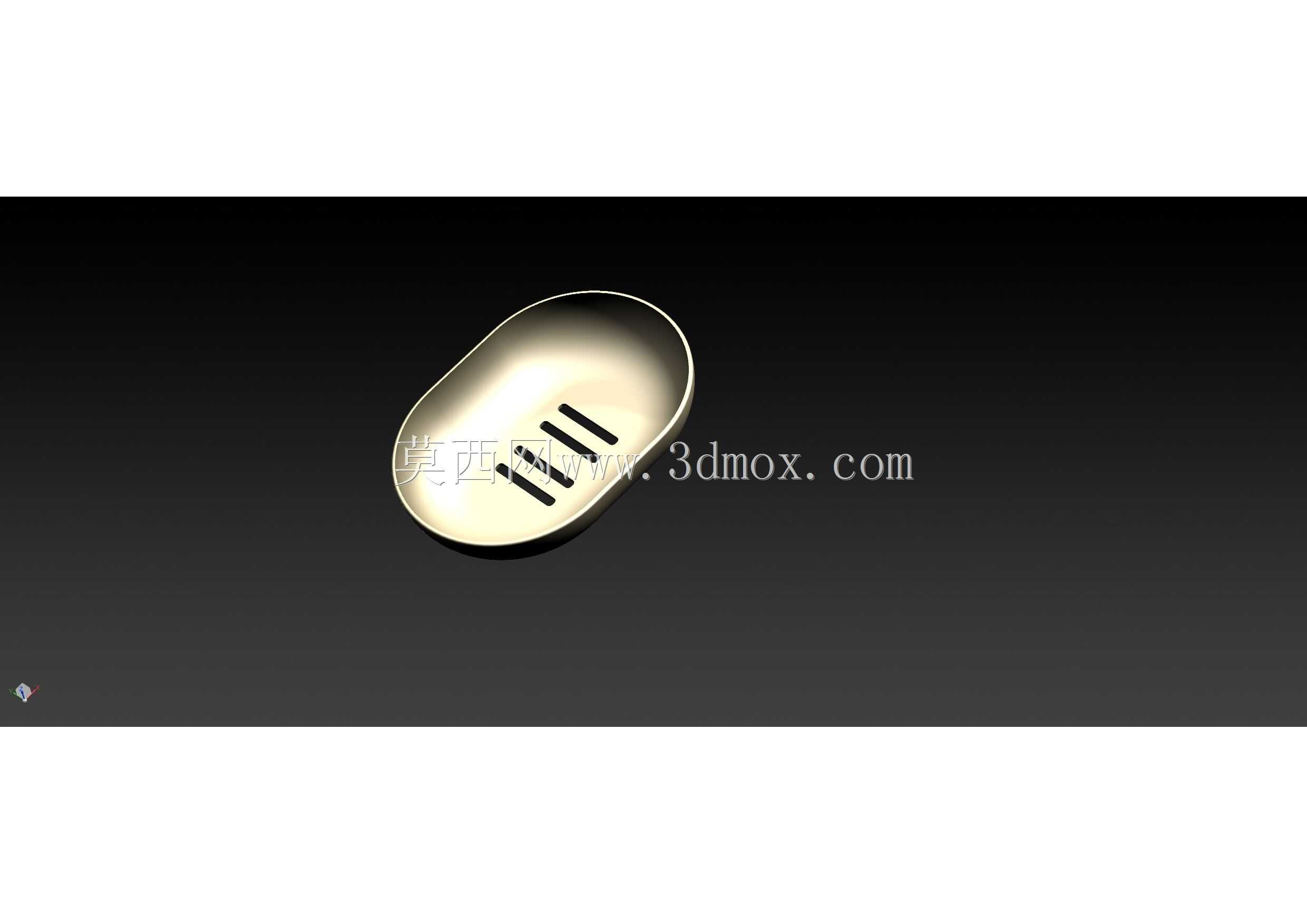

　　这套模具针对日常洗护类塑料件肥皂碟的量产需求开发，核心服务于日用塑料制品注塑加工场景，适配卧式注塑机的安装接口，可直接完成肥皂碟从熔融塑料进料到成型顶出的全工序作业。日常家用、酒店卫浴场景使用的塑料肥皂碟，多为薄壁带围边结构，表面要求光滑无毛刺、无明显熔接痕，同时需要预留沥水结构的成型空间，这套模具在结构设计阶段就充分匹配了这类产品的成型需求。

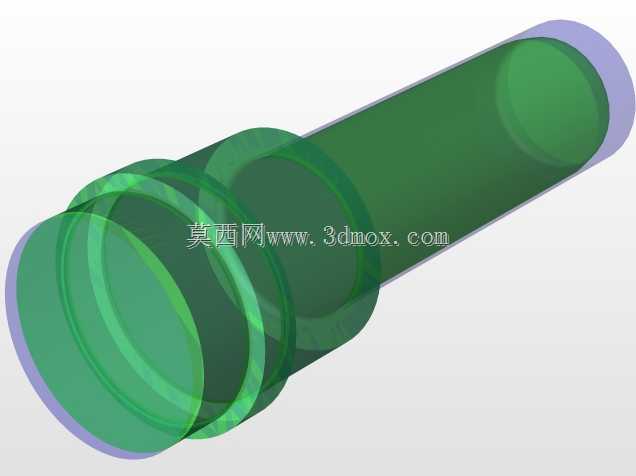

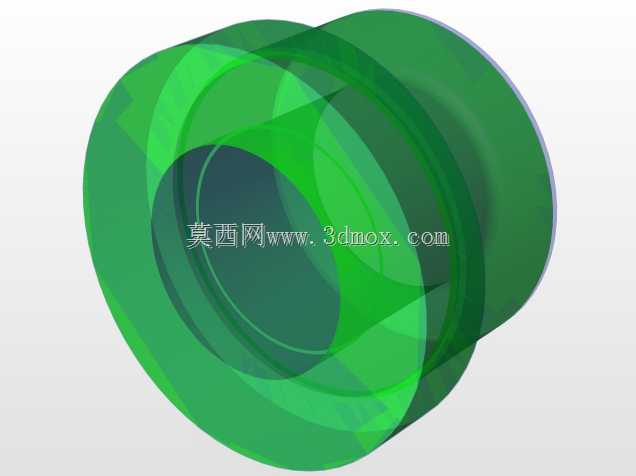

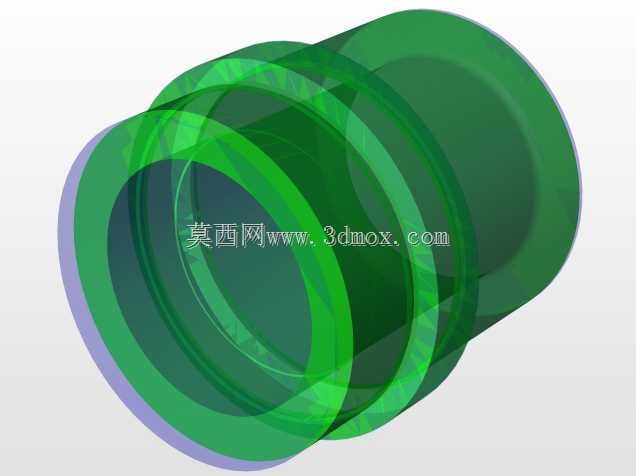

　　从实际成型逻辑来看，肥皂碟属于浅腔类注塑件，侧壁存在轻微的倒扣趋势，若拔模角度设计不合理，开模顶出时很容易出现侧壁刮花、顶白甚至拉裂的问题，因此这套模具在动定模分型面的选择上，将主分型面设置在肥皂碟开口端的最大轮廓处，确保开模时塑件能够顺利留于动模侧，配合顶出机构完成脱模。模具的浇注系统采用侧浇口进料，浇口位置设置在肥皂碟侧壁非外观面处，避免浇口痕迹残留在产品正面影响外观质量，同时侧浇口的凝料去除难度低，后续人工修剪即可完成处理，适配中小批量日用塑件的生产节拍。

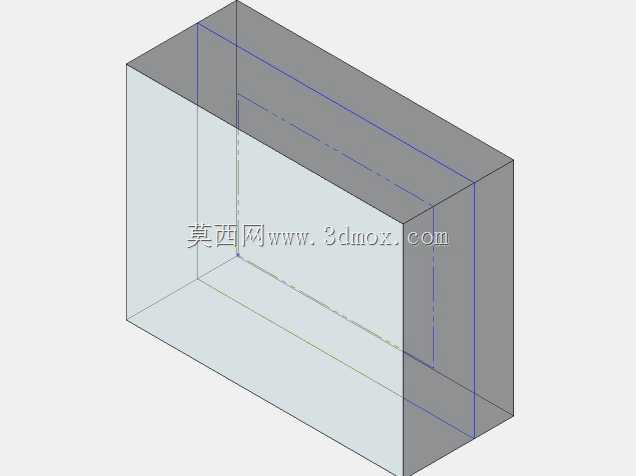

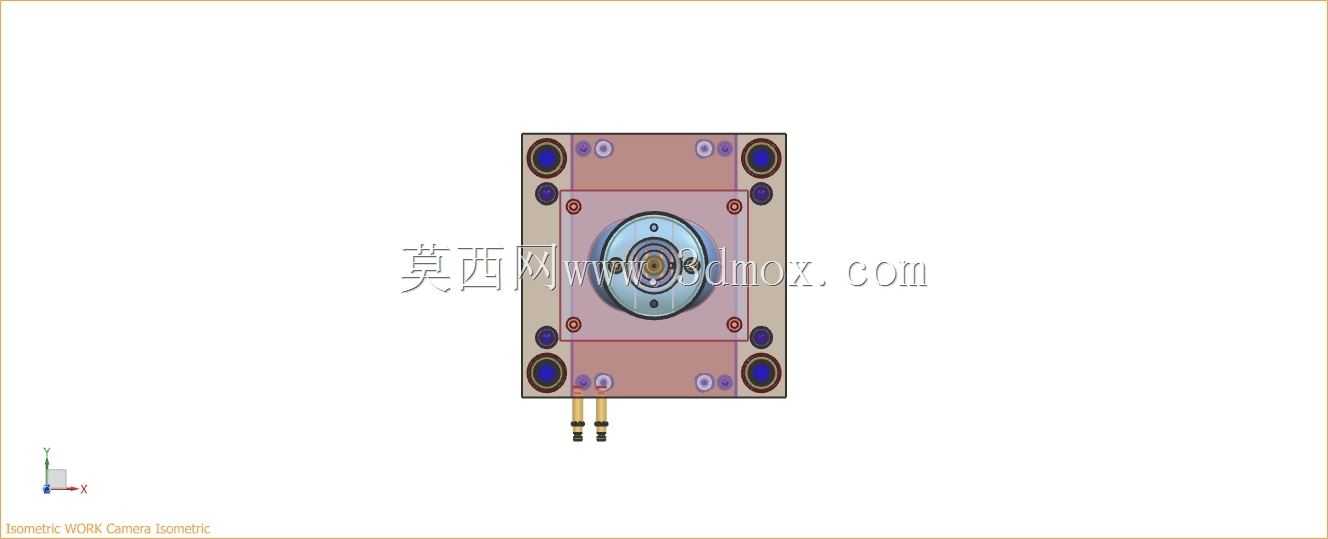

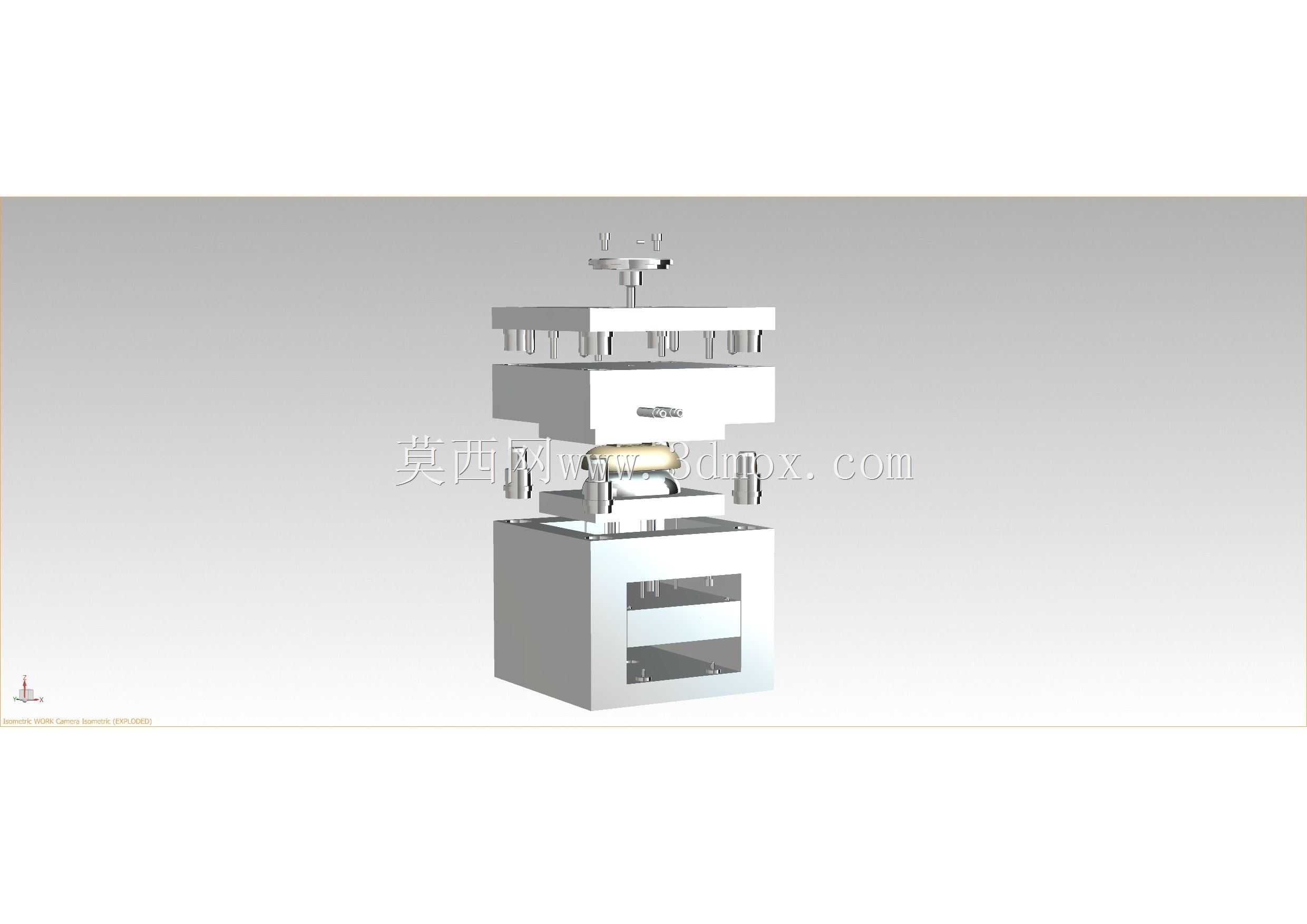

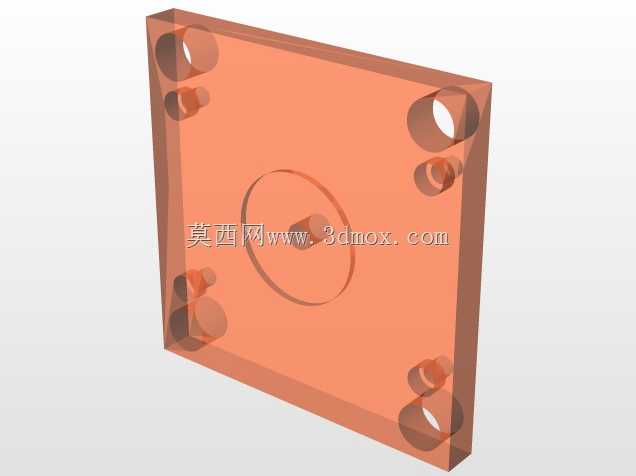

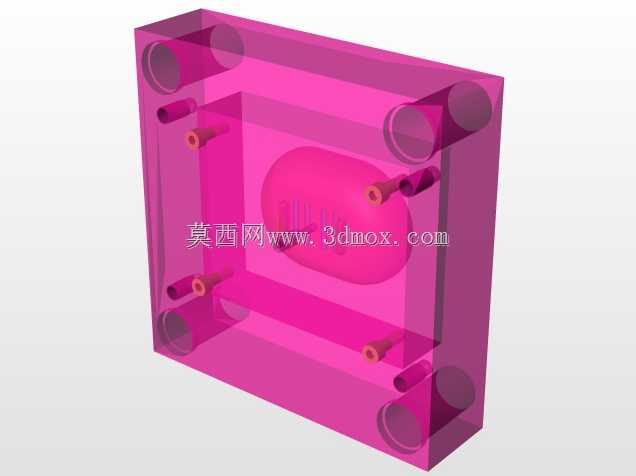

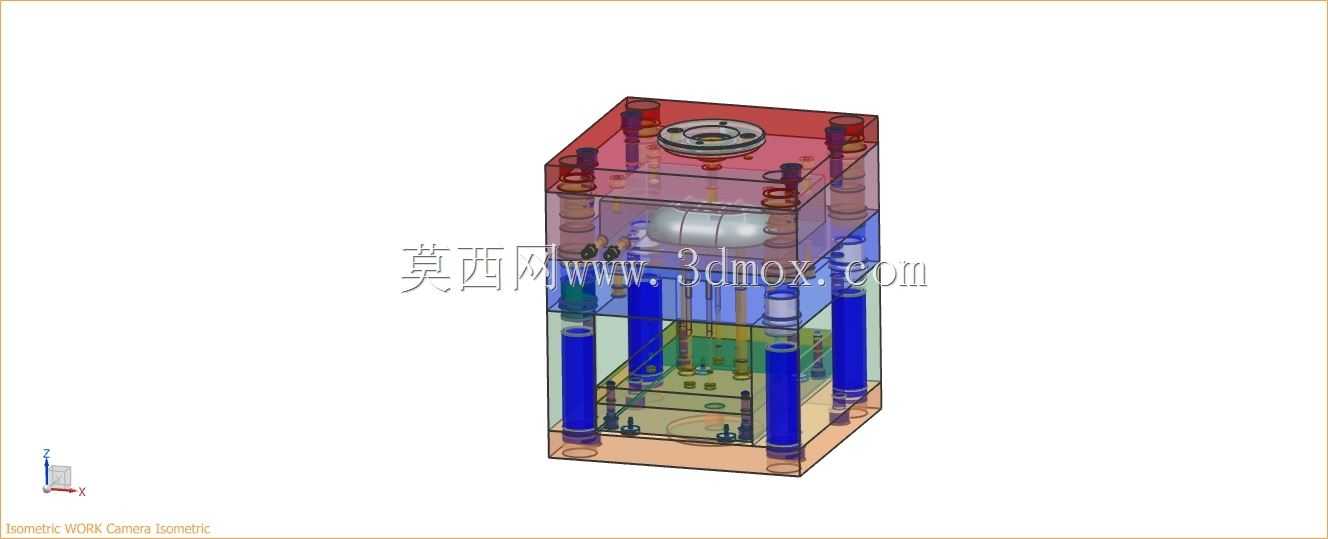

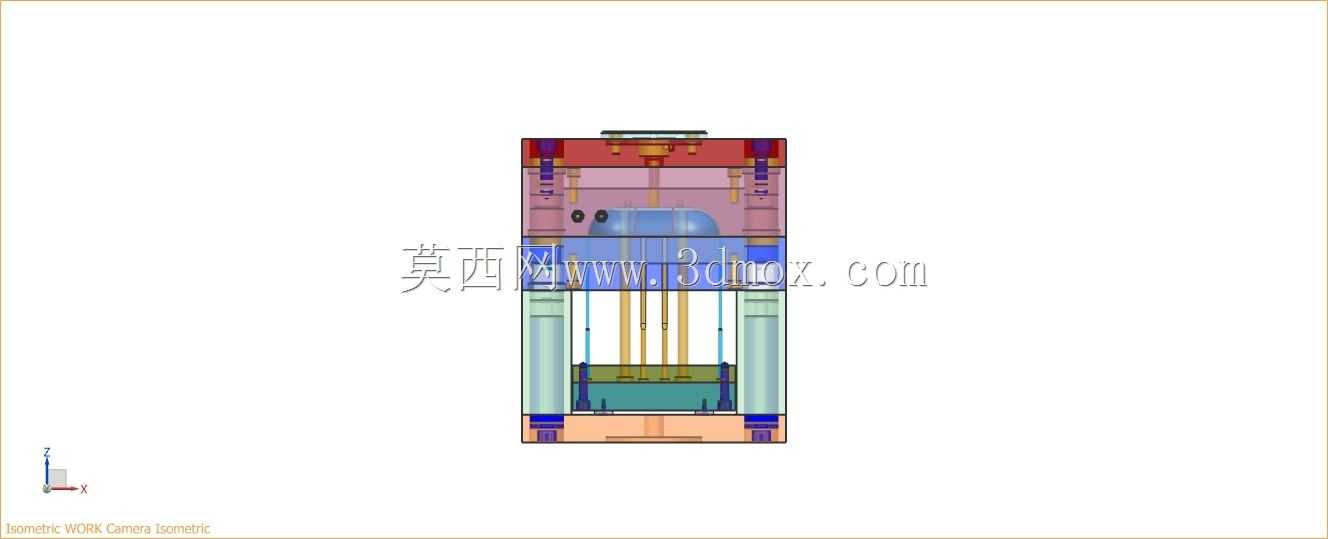

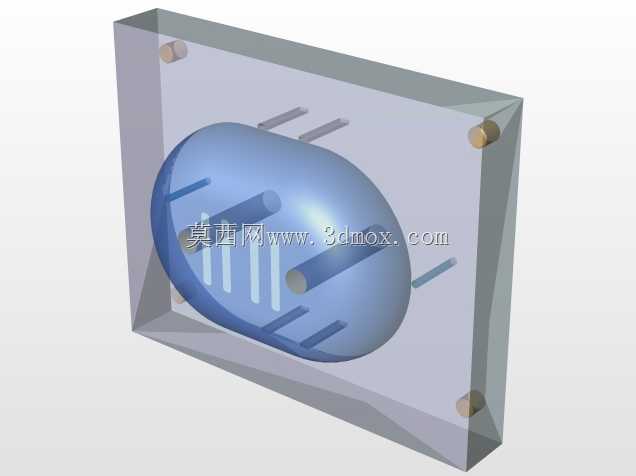

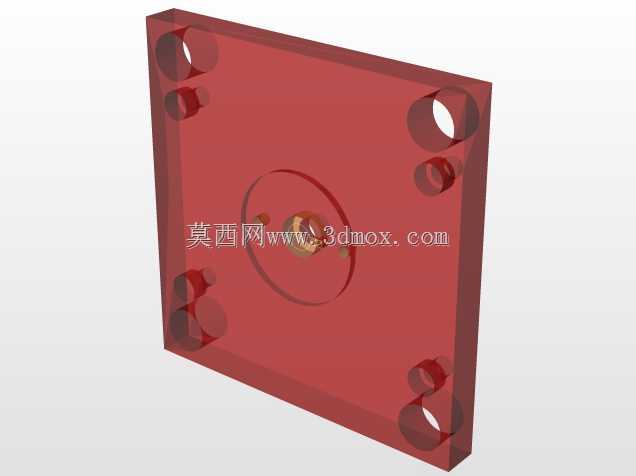

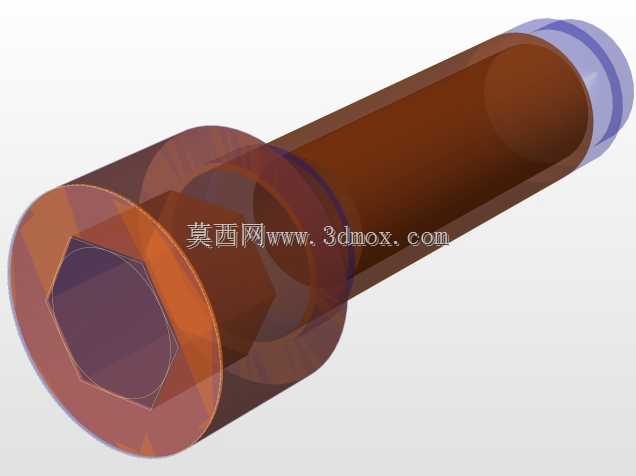

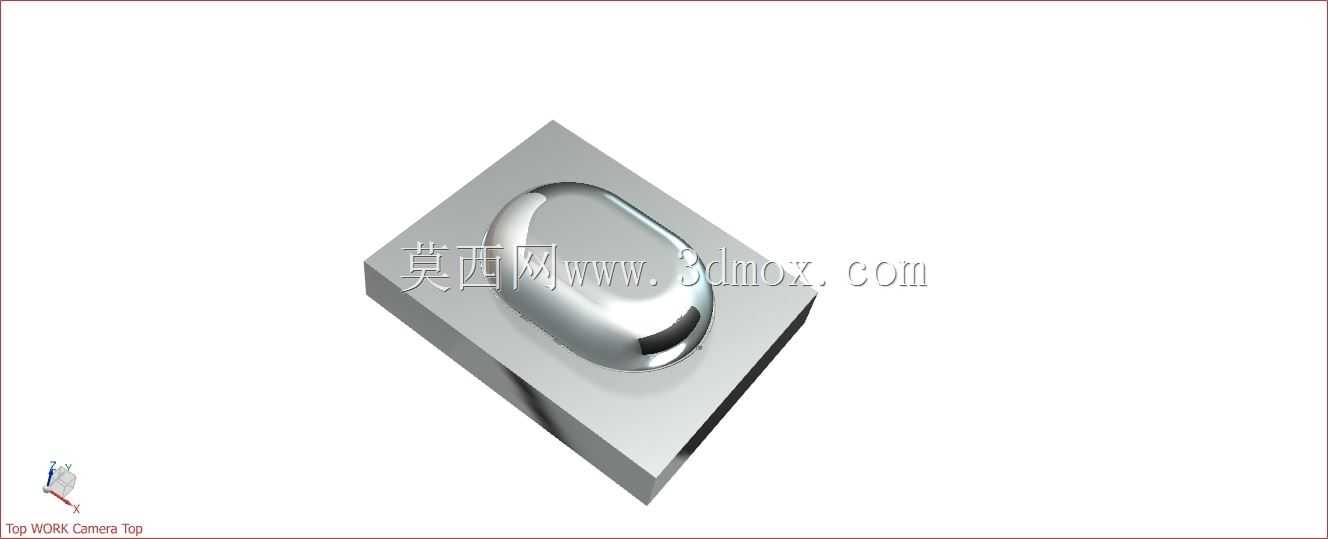

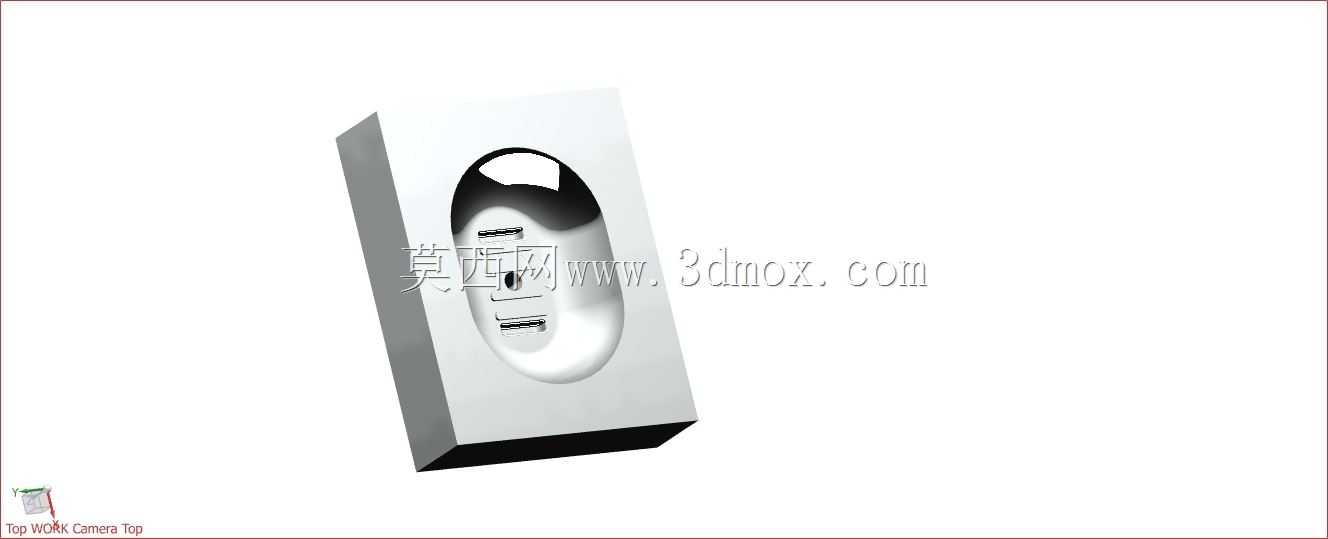

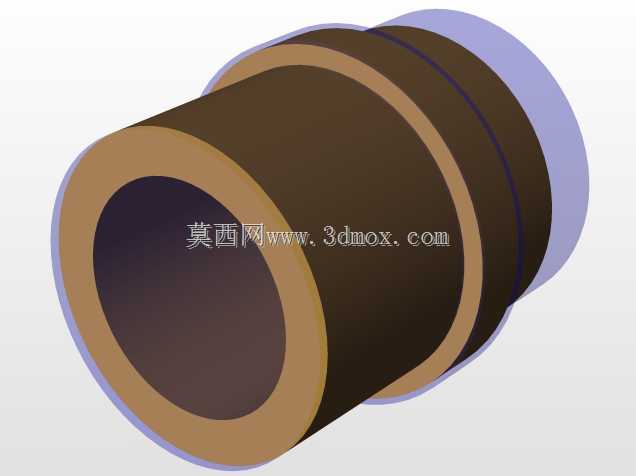

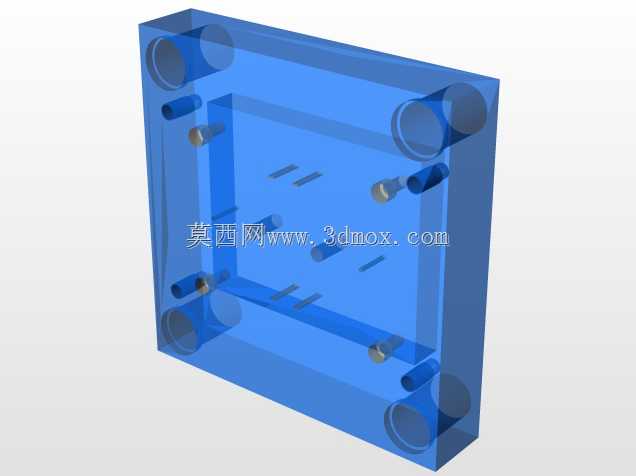

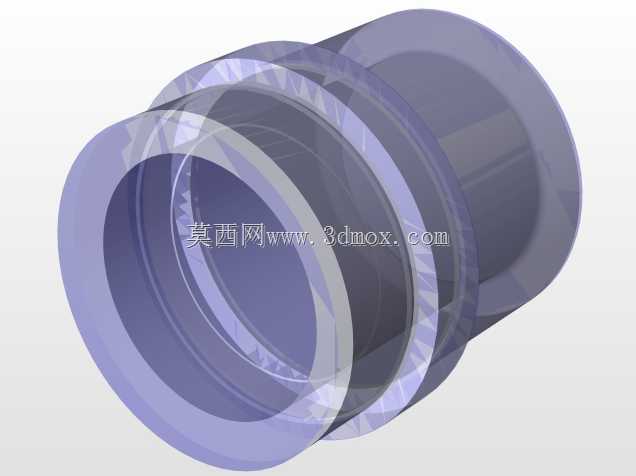

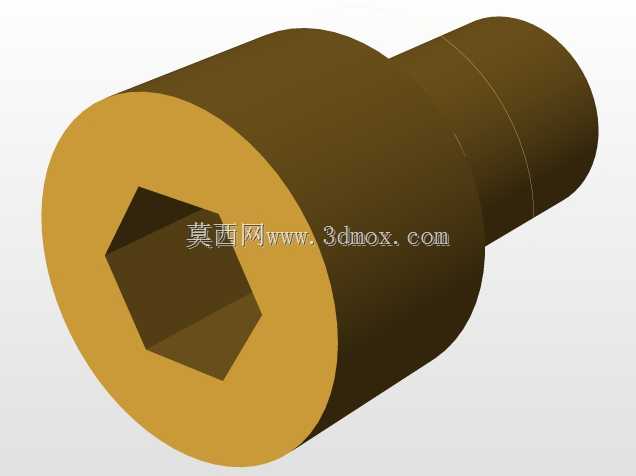

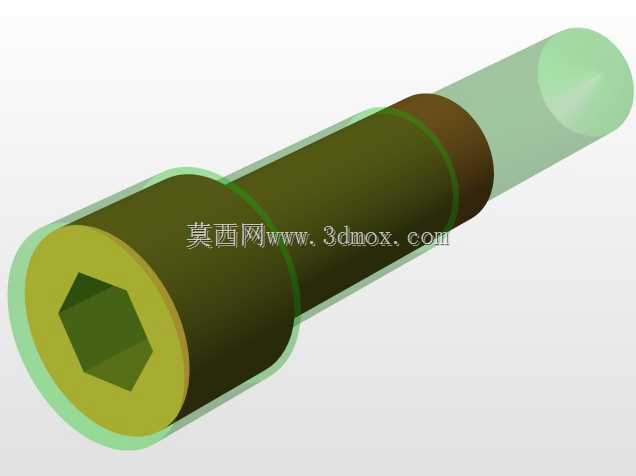

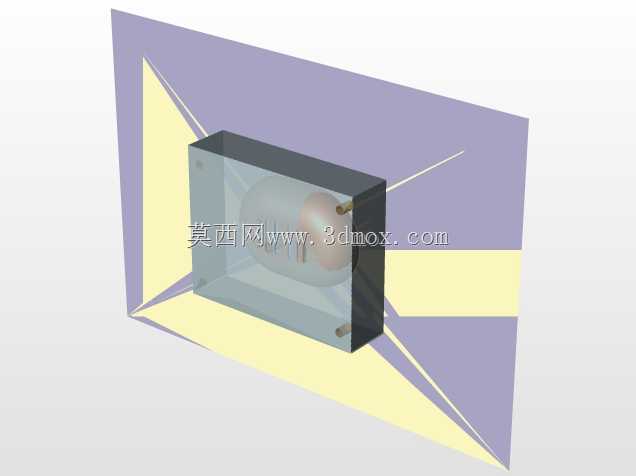

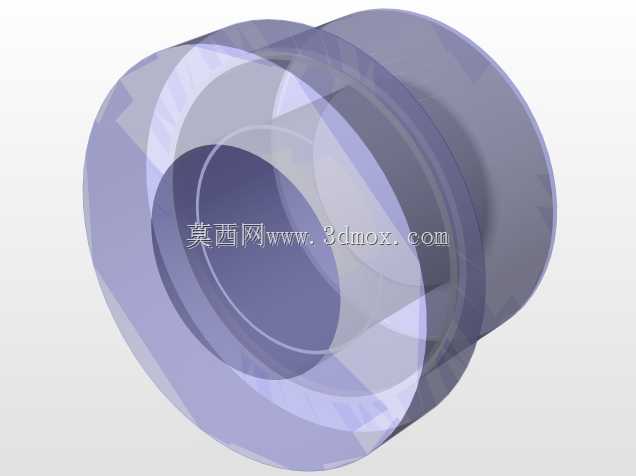

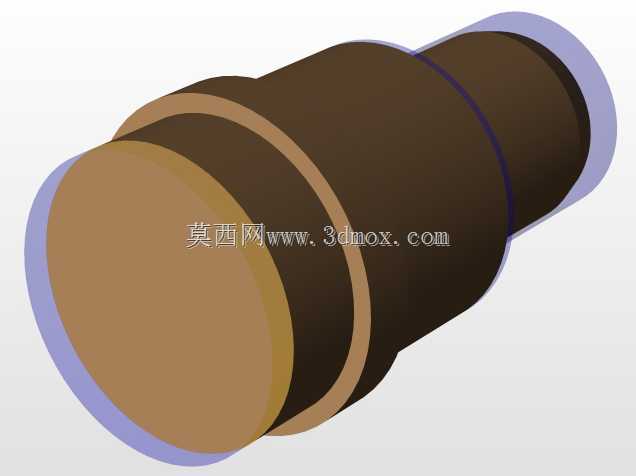

　　模具整体采用标准模架结构，从上至下依次为定模座板、定模板、动模板、动模垫板、顶出机构、动模座板，各板件之间通过导柱导套实现精准定位，合模时的定位精度可控制在0.02mm以内，避免出现错模导致的塑件壁厚不均问题。成型零件部分，定模侧加工出肥皂碟的外表面型腔，表面做抛光处理达到镜面级别，确保成型后的塑件外表面光滑易清洁，符合卫浴产品的使用要求；动模侧加工出肥皂碟的内表面型芯，对应沥水孔的位置设置了小型镶件结构，既方便加工时的排气，也能在沥水孔位置出现磨损、飞边时单独更换镶件，无需整体返修型芯，降低模具维护成本。

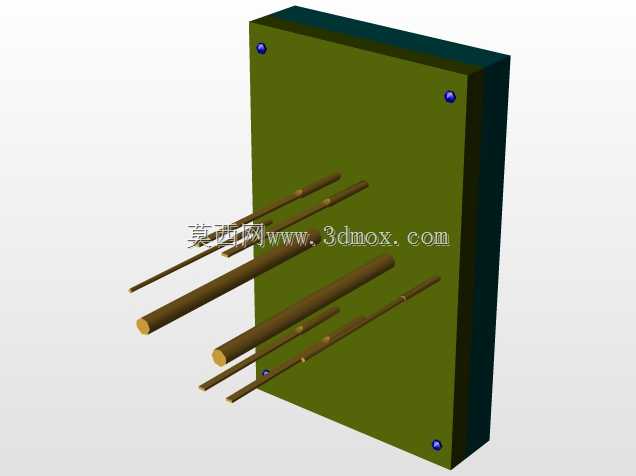

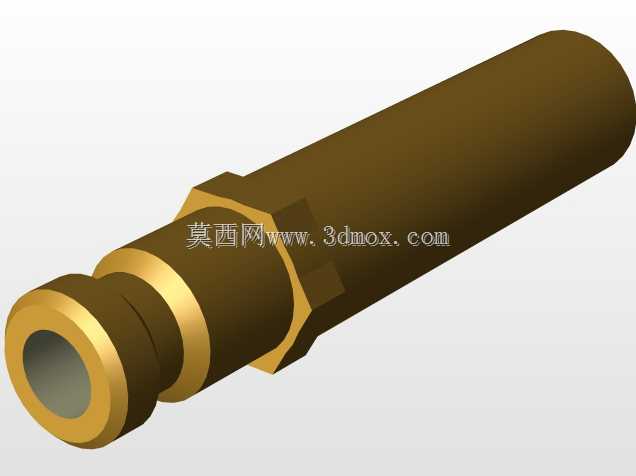

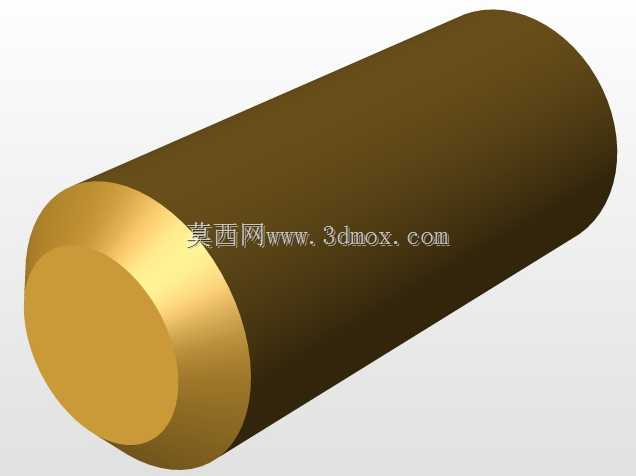

　　冷却系统的设计直接影响成型周期与塑件变形量，这套模具在定模型腔、动模型芯的内部都开设了循环冷却水道，水道距离成型面的距离保持在15-20mm之间，水道直径选用8mm标准规格，确保冷却水能够均匀带走成型区域的热量，避免肥皂碟因冷却不均出现翘曲变形，尤其是肥皂碟的围边位置，冷却水道特意做了随形排布，保证围边部分的冷却速度与主体部分一致，减少内应力残留。顶出机构采用顶杆顶出方式，顶杆的排布位置避开了肥皂碟的外观面与薄壁易变形区域，均匀分布在塑件的加强筋、边缘位置，顶出时受力均匀，不会出现顶出痕迹过深或者顶穿塑件的问题，同时顶杆与动模板的配合间隙控制在0.01-0.015mm之间，既保证顶杆能够顺畅滑动，又不会出现飞边溢料的问题。

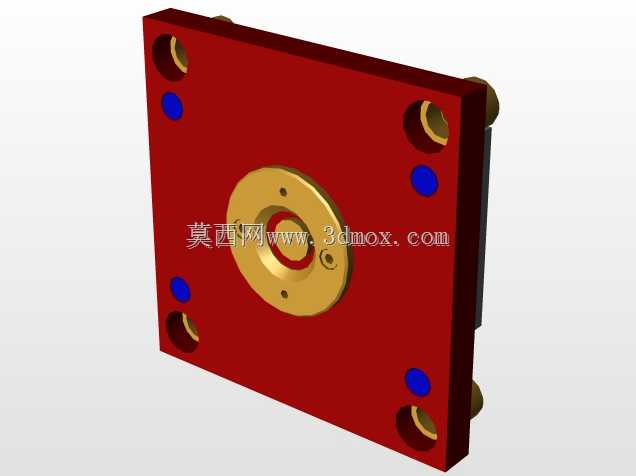

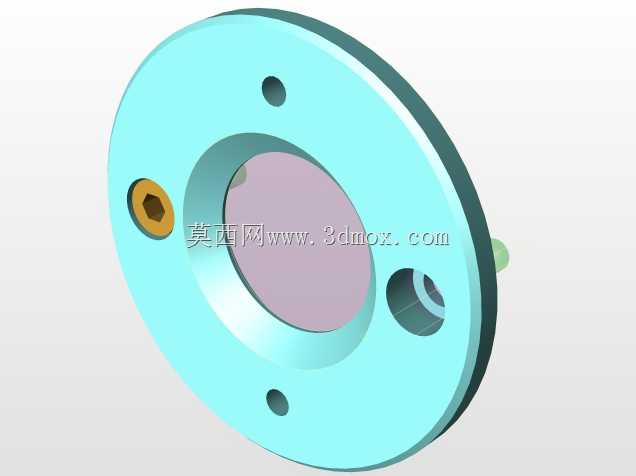

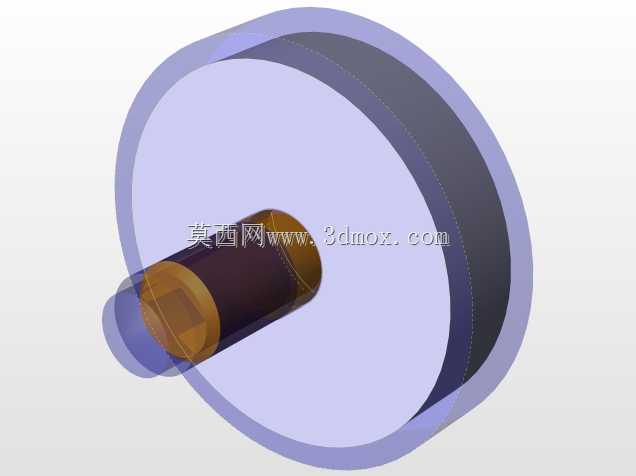

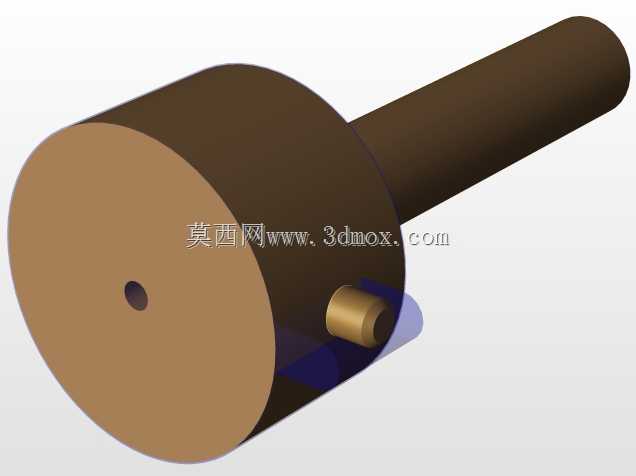

　　排气系统的设计上，除了在镶件配合位置预留排气间隙外，还在分型面的熔体流动末端开设了深度0.02mm的排气槽，能够将型腔内的空气在熔体填充过程中顺利排出，避免塑件内部出现气泡、烧焦、填充不足等缺陷，尤其是肥皂碟的边角位置，熔体流动阻力大，排气槽的设置能够有效提升填充合格率。这套模具的安装边界适配200吨级以下的卧式注塑机，定位圈尺寸、浇口套球面半径都符合标准注塑机的接口尺寸，上机安装时无需额外做过渡连接配件，直接装夹即可完成调试，适配多数中小型注塑加工厂的设备配置。在实际生产过程中，这套模具的成型周期可控制在25秒以内，成型后的肥皂碟尺寸稳定，拔模顺畅，无需额外做大量的后处理工作，能够满足日用塑料制品批量生产的效率与质量要求。针对肥皂碟这类浅腔塑件的成型特点，模具还在动模侧设置了复位杆与弹簧配合的先复位机构，合模时顶出机构能够提前回到初始位置，避免顶杆与定模型腔发生碰撞，提升模具连续生产的稳定性与使用寿命。
