青铜轮焊接定位工装结构设计

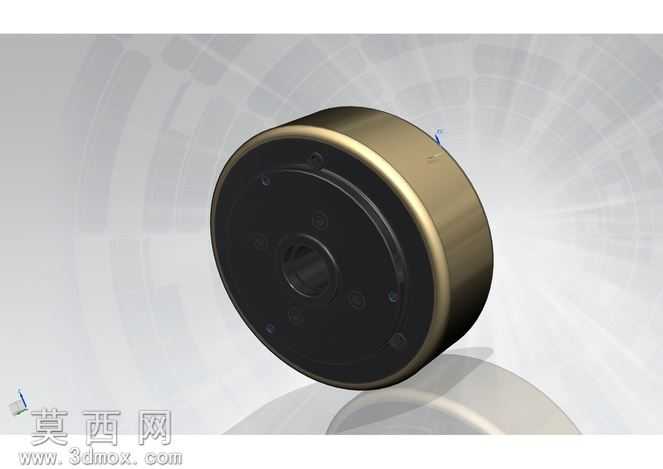

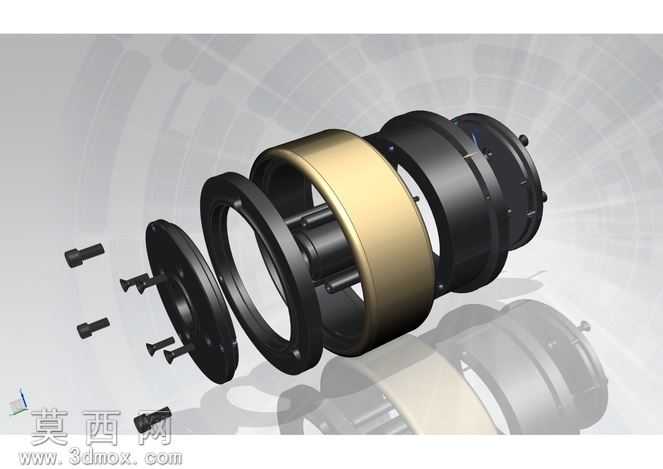

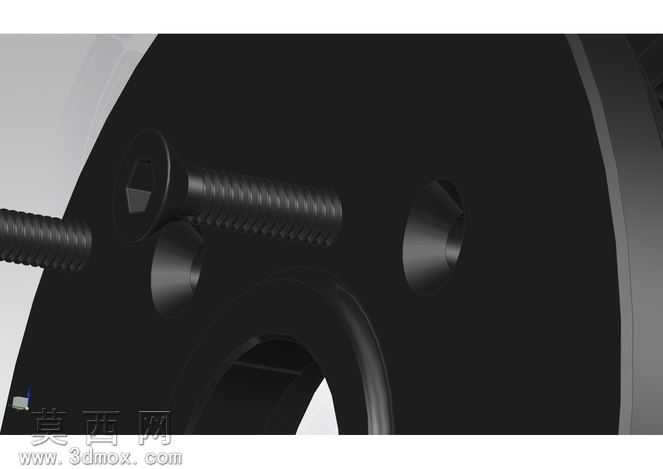

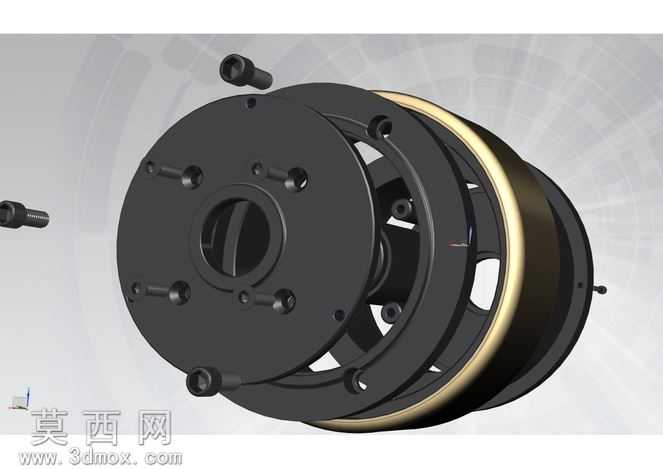

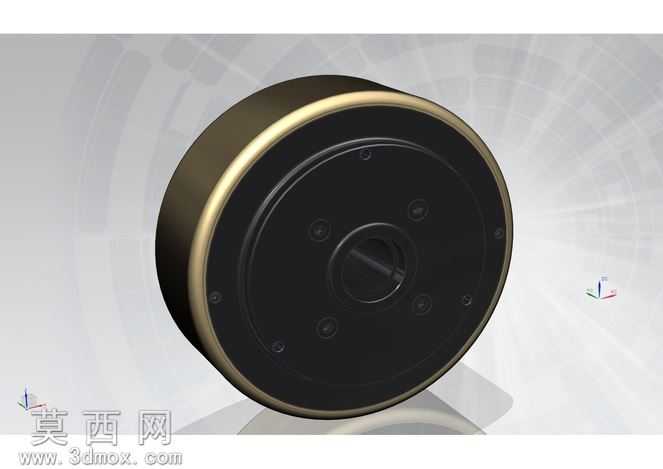

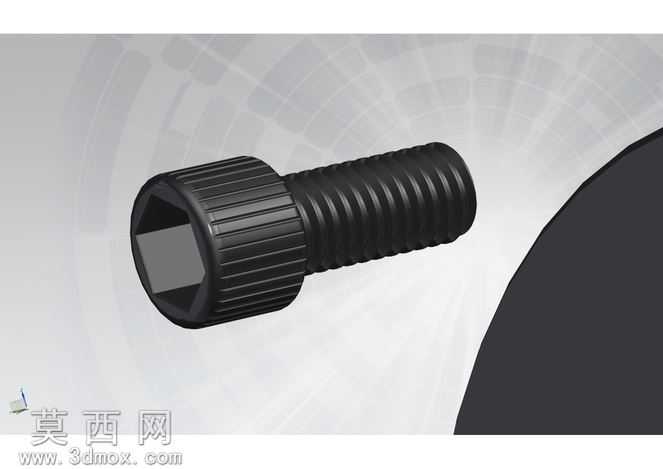

本作品为青铜轮焊接定位工装的三维设计成果，建模阶段依托参数化建模逻辑完成全零件构建，首先针对青铜轮主体的环形曲面特征，采用旋转凸台结合曲面放样的方式生成青铜衬套基体，精准还原青铜材质轮体的壁厚、同轴度基准特征，保证轮体与两侧定位法兰的装配公差符合焊接作业的定位精度要求。两侧的黑色定位端盖采用实体拉伸配合阵列孔位设计，端盖上的定位销孔、螺栓过孔均按照焊接工装的装夹逻辑排布，配套的紧固螺栓、定位销钉单独建模后完成标准件参数化匹配，确保所有连接件的尺寸规格与工装主体的装配位完全契合。渲染阶段针对不同部件的材质特性做了区分处理：青铜轮部分赋予金属黄铜材质，调整表面粗糙度参数模拟青铜合金的半哑光金属质感，添加细微的颗粒纹理还原铸造青铜的表面肌理；两侧定位端盖、法兰盘赋予哑光黑色金属材质，模拟发黑处理的工装钢件表面效果，紧固件则赋予亮面镀锌金属质感，通过不同材质的光影对比清晰区分工装的各个功能部件。结构设计上采用同轴分层装配逻辑，以中心轴线为装配基准，从单侧法兰端盖开始依次叠装定位隔套、青铜轮主体、另一侧定位端盖，通过径向布置的定位销完成周向限位，再通过轴向螺栓锁紧实现整体装夹，能够在焊接作业时牢牢固定青铜轮的相对位置，避免焊接过程中出现轮体偏移、同轴度超差的问题。设计思路围绕重型部件焊接作业的实际需求展开，兼顾耐低温工况下的结构耐用性，所有受力部位均做了加厚处理，定位接触面设置了防滑纹理结构，既能够满足自定义焊接加工场景的装夹需求，也可适配不同规格青铜轮焊接作业的定位要求，整体结构拆装便捷，定位精度稳定，可有效提升青铜轮类部件的焊接加工效率与成品合格率。
