自行车链轮盘三维结构设计作品

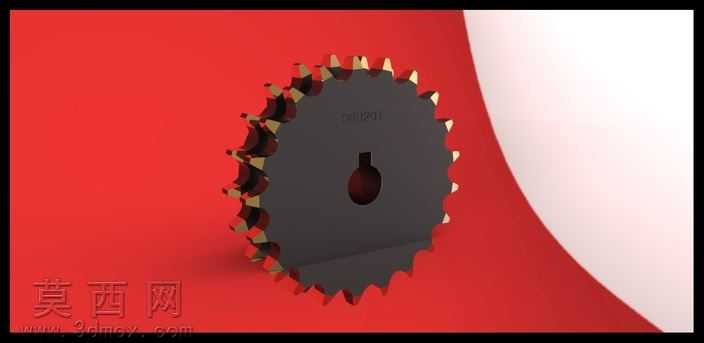

本作品为传动用链轮盘的三维建模设计成果，建模过程围绕链轮的实际传动功能需求展开，首先依据链传动的啮合参数确定齿形轮廓，通过参数化草图绘制精准勾勒出每一个轮齿的齿顶、齿侧、齿根曲线，保证轮齿能够与对应规格的链条实现顺畅啮合，避免传动过程中出现卡滞、跳齿的问题。建模阶段采用实体拉伸的方式构建链轮的盘体基础结构，针对中心安装孔位，按照轴连接的装配要求设计了带键槽的异形安装孔，确保链轮能够与传动轴实现周向固定，传递额定扭矩。轮齿部分通过圆周阵列的方式完成所有齿形的均匀排布，严格控制齿距的累积误差，保证传动过程的平稳性，降低运转过程中的冲击与噪音。材质设计上，针对链轮实际使用的耐磨需求，为模型赋予了合金结构钢的材质属性，通过渲染参数调整还原金属表面的哑光磨砂质感，轮齿啮合部位做了细微的材质区分，模拟高频接触区域的热处理硬化层视觉效果，盘体表面添加了细微的加工纹理，还原真实机加工零件的表面质感。渲染阶段采用红白色调的简约背景布光，通过主光源、补光源与轮廓光的搭配，清晰展现链轮的轮廓层次与齿形细节，突出轮齿的排布规律与盘体的结构特征。设计过程中充分考虑链轮的实际装配场景，对安装孔的倒角、轮齿端部的过渡圆角都做了精细化处理，既符合机械加工的工艺要求，也避免尖锐棱角带来的应力集中问题，整体模型结构完整，细节还原度高，可用于链传动机构的装配验证、运动仿真演示以及相关机械设计的教学参考，能够直观展现链轮的结构特点与传动原理，为链传动系统的设计优化提供可视化的三维参考依据。
