双出尾段汽车排气管三维结构设计

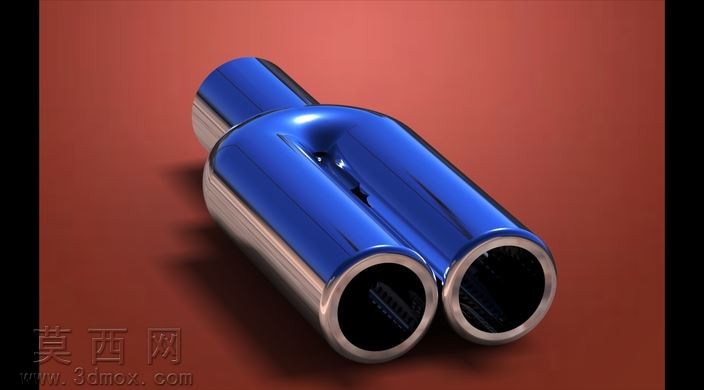

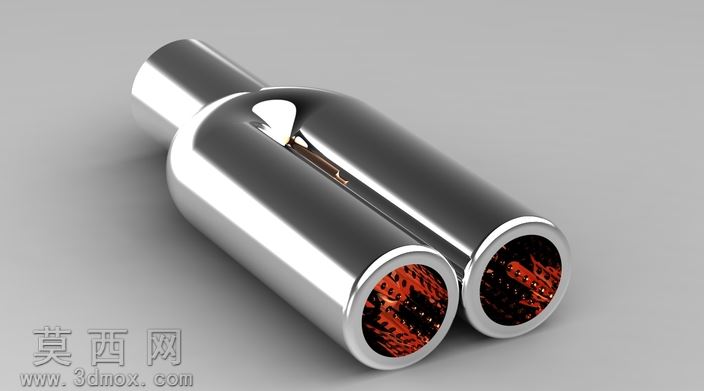

本作品为汽车双出尾段排气管的三维设计模型，建模阶段采用参数化特征建模思路，首先构建整体外轮廓的基准轴线，确定进气端单管与出气端双管的分腔过渡位置，通过扫掠命令生成主管体的基础曲面，对分腔位置的过渡曲面做曲率连续处理，避免出现生硬的折角结构，保证内部气流通道的顺滑性，减少排气过程中的气流紊流阻力。管体壁厚按照常规车用排气尾段的设计标准设置为均匀1.5mm，在进气端接口位置设计了适配连接的插接直段，预留了标准的装配公差带，出气端的两个尾口做了内卷边处理，既提升管口位置的结构强度，也能避免锐边造成的安装划伤风险。模型内部还原了排气尾段的消音填充腔结构，对应渲染图中管口位置可见的多孔消音内芯结构，还原了真实排气尾段的内部功能构造。材质与渲染阶段，管体外表面采用抛光镀铬金属材质，调整材质的反射粗糙度参数为0.12，模拟亮面电镀金属的高反光质感，同时添加细微的表面划痕纹理贴图，还原真实金属部件的使用质感，避免材质表现过于塑料化；管口内部的消音结构采用深色耐高温金属材质，搭配局部的红棕色高温灼烧纹理，模拟排气管长期工作后形成的高温氧化色泽，提升模型的真实感。场景布光采用三点布光方案，主光源从侧上方45度角照射，突出管体曲面的高光轮廓，辅光源补亮暗部细节，避免暗部死黑，背景采用中性浅灰色，突出金属管体的质感表现。结构设计上充分考虑了实际生产的工艺可行性，所有曲面均做了拔模角度校验，管体的弯折位置曲率半径满足弯管加工的最小半径要求，分腔位置的焊接结构预留了标准的焊接坡口，可直接对接后续的工程图输出与生产加工环节，整体模型的特征树逻辑清晰，所有参数均可编辑调整，可根据不同车型的安装需求调整管体长度、管径与双出尾口的间距，适配不同的改装与量产设计需求。
