带安装柱的方形塑料收纳壳体结构

　　这类带内置安装柱的方形塑料壳体，在工业电控配套、小型机电设备内置模块防护场景中应用十分广泛，日常接触的小型信号采集终端、低压分线模块、嵌入式传感单元的外层防护，大多会采用这类结构的壳体作为承载基础。从实际使用场景来看，这类壳体通常会嵌入到设备机架的预留安装位内，或者直接作为独立小型模块的外防护结构，内部用来承装PCB板、小型接线端子排或者轻量化的功能组件，壳体本身的结构强度需要满足日常装配、设备运行震动下的形变要求，同时还要预留足够的内部空间避让元器件引脚、接线余量。

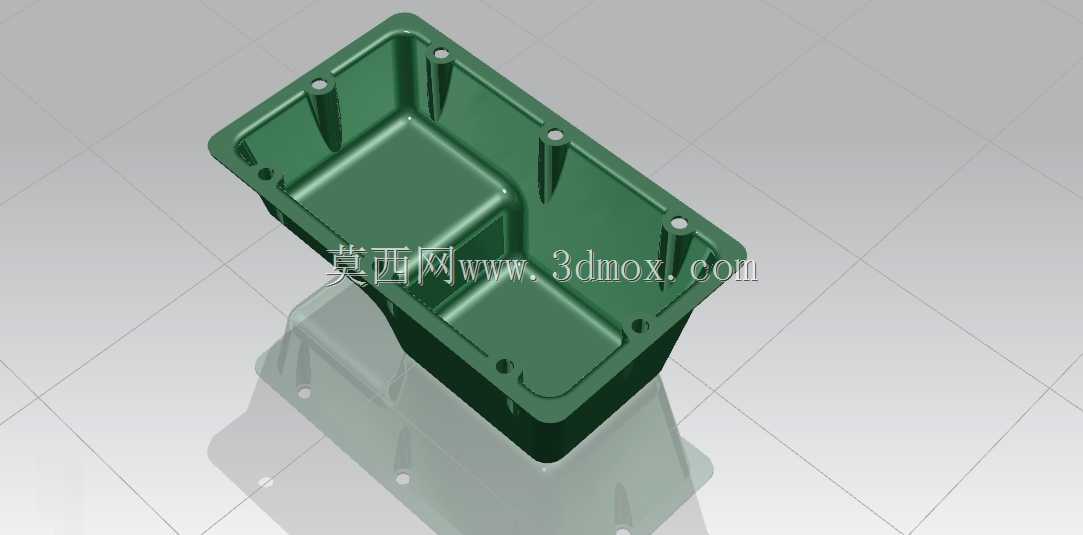

　　从结构设计逻辑来看，壳体采用敞口方槽的基础形态，侧壁做了均匀的壁厚过渡，转角位置全部采用圆角过渡，一方面是适配注塑成型的工艺要求，避免尖角位置出现应力集中、填充不足的成型缺陷，另一方面圆角过渡也能减少装配过程中剐蹭操作人员、划伤配套线束绝缘层的风险。壳体内腔设置的多根竖向安装柱，是整个结构的核心功能位，每根安装柱的端面都预留了螺丝过孔或者铜螺母嵌装位，用来直接固定内部安装的电路板或者功能组件，安装柱的根部做了三角加强筋与壳体内壁连接，避免螺丝锁附时安装柱出现断裂、歪斜的问题，同时加强筋也能提升整个壳体侧壁的抗形变能力，减少壳体受到侧向挤压时的形变量。

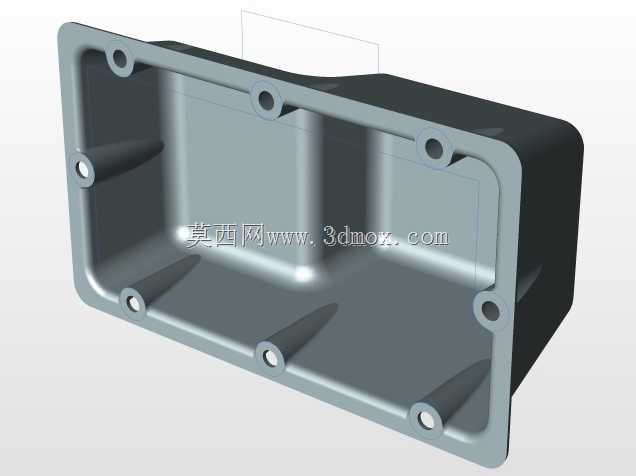

　　壳体的法兰边位置均匀分布了多个安装通孔，用来实现壳体与上盖或者外部安装基面的固定，孔位的排布做了对称设计，既可以适配通用规格的上盖配件，也能在安装时不用刻意区分方向，降低现场装配的出错概率。内腔的分隔筋将内部空间划分成两个大小不同的独立区域，能够将不同功能的元器件分隔开，避免强电弱电组件之间出现信号干扰，同时分隔筋也进一步提升了壳体底面的结构强度，减少大平面位置出现的收缩变形问题。

　　从安装边界的尺寸适配来看，这类壳体的外形尺寸通常适配标准的DIN导轨安装位或者面板嵌入式安装尺寸，侧壁的厚度控制在2mm左右，既能够满足普通工业场景下的防护强度要求，也不会因为壁厚过大造成材料浪费、成型周期过长的问题。安装柱的高度统一比壳体侧壁的高度低1.5mm左右，保证上盖装配后不会与内部固定的元器件出现干涉，同时预留出密封胶条的安装空间，如果需要达到基础的防尘防护要求，可以在法兰边的密封槽内加装发泡胶条，配合螺丝锁附就能实现IP54左右的防护等级，满足多数普通工业车间的使用环境要求。

　　在实际选型应用中，这类壳体的结构不需要做过多的二次修改就能直接适配多数小型内置模块的安装需求，建模时已经充分考虑了注塑成型的拔模角度，所有竖向面都做了统一的拔模斜度，内壁的加强筋、安装柱也都对应做了拔模处理，不需要后续再做工艺性修正就能直接导出模具加工图纸。壳体底部的平面度控制在0.2mm以内，保证安装后内部的电路板不会出现翘曲，避免板载元器件因为装配应力出现虚焊、脱落的问题，侧壁的走线缺口位置也做了圆角钝化处理，线束穿过时不会被锐边割破绝缘层，提升长期使用的可靠性。
