这类底部连杆结构主要应用在两轮机车的底盘悬挂与动力传动衔接区域,是车架与后轮摇臂、减震系统之间的核心传力部件,日常行驶过程中需要持续传递路面反馈的冲击载荷、动力输出的扭转作用力,同时要兼顾转向倾斜时的结构避让需求,避免压弯过程中部件与地面、周边覆盖件发生运动干涉。从实际使用场景来看,这类连杆部件多搭配在中小排量运动型机车的底部布局结构中,相比传统侧置连接结构,底部居中的布置方式可以有效降低整车重心,提升弯道行驶时的车身稳定性,同时平衡左右两侧的载荷分布,减少单侧受力带来的结构疲劳风险。

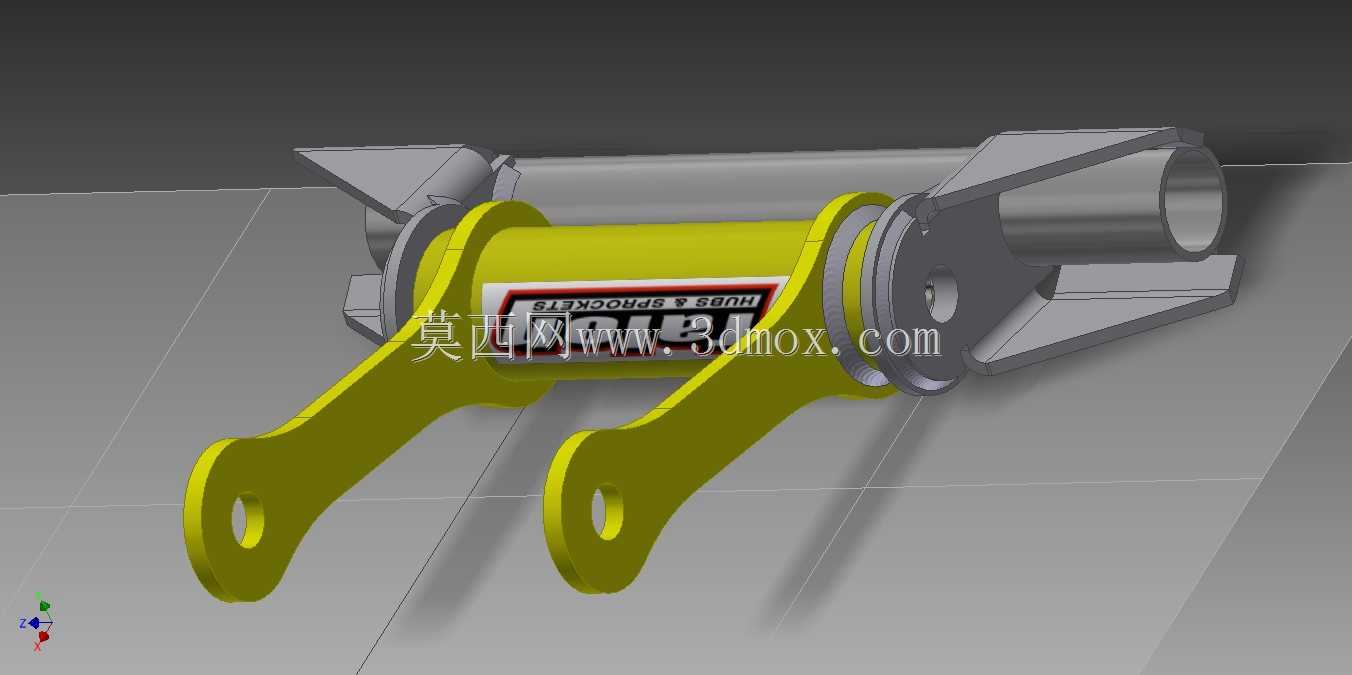

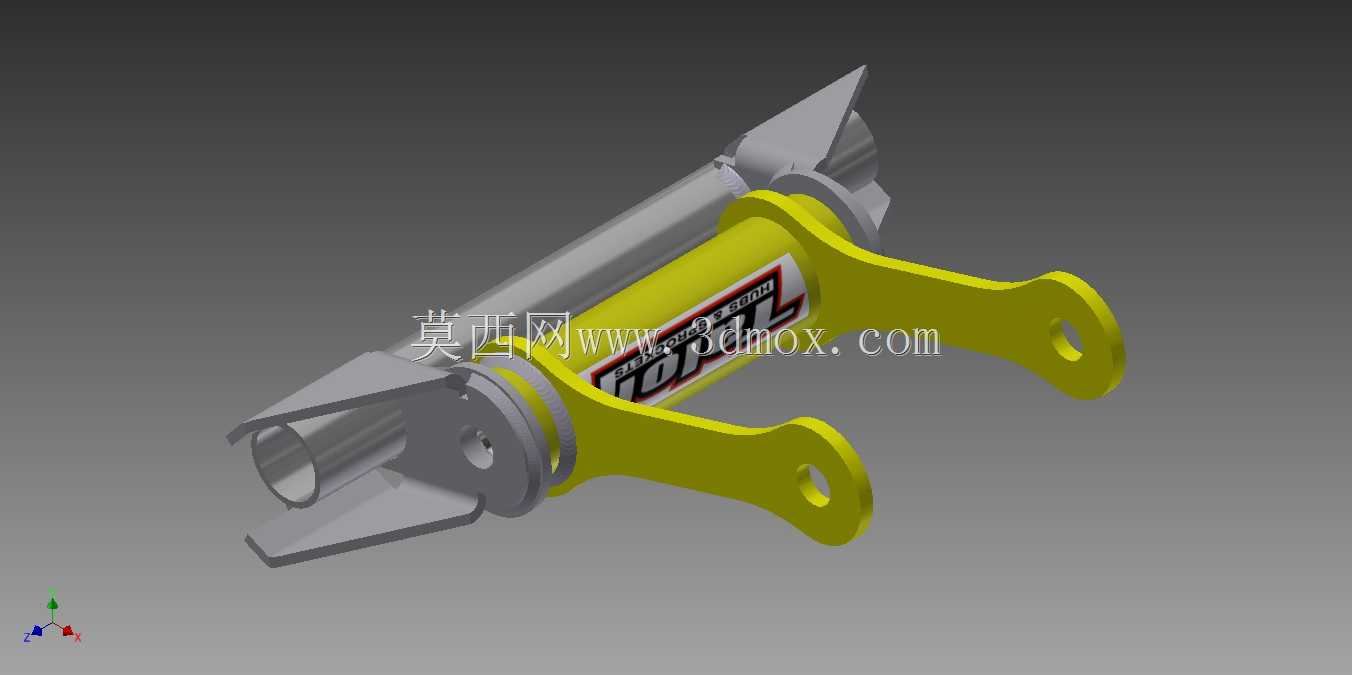

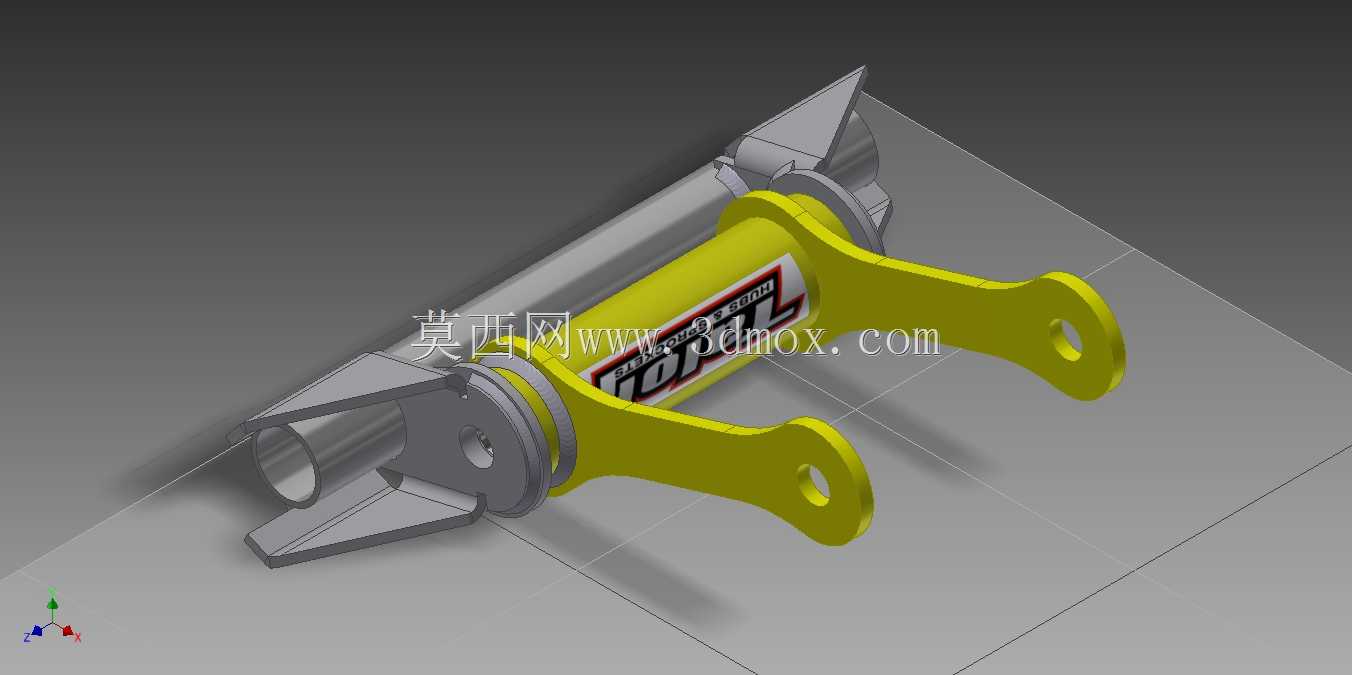

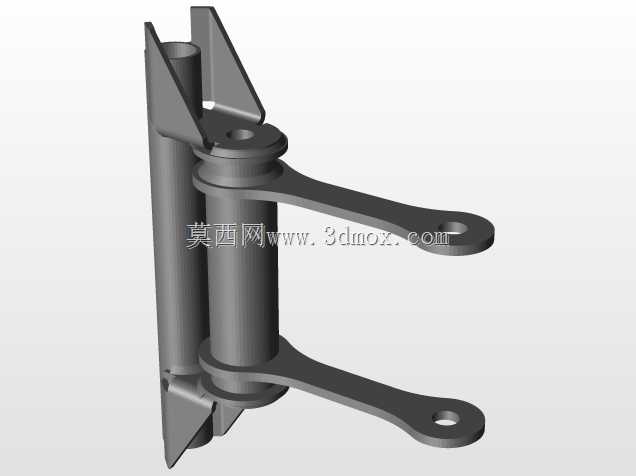

从功能特性上看,该连杆采用双耳片式的连接端设计,两个平行布置的黄色连接臂上预留了同轴的安装销孔,孔位边缘做了加厚翻边处理,能够分散销轴连接位置的集中应力,避免长期交变载荷下孔位出现开裂、形变问题。中间的套筒结构是核心的承载基体,两端分别对接车架侧的连接支座与摇臂侧的铰接点位,套筒内部预留了足够的衬套安装空间,可以压装耐磨铜衬套或者橡胶缓冲衬套,既能够降低铰接位置的转动磨损,也可以过滤一部分路面传递上来的细碎振动,减少震动直接传递到车架带来的骑行不适感。两端的灰色连接支座采用带加强筋的焊接结构,支座上的斜向加强筋沿着载荷传递方向布置,能够在不额外增加过多重量的前提下,提升支座的抗弯折强度,应对急加速、急制动时的瞬时冲击载荷。
在设计思路上,这个结构优先考虑了焊接加工的工艺可行性,所有的拼接焊缝都布置在结构应力相对较小的区域,避免焊缝直接承受最大拉压载荷,同时各个拼接部件的厚度匹配做了优化,连接臂采用中等厚度的板材冲压成型,中间套筒采用无缝钢管裁切,两端支座采用铸钢件或者厚板材铣削成型,不同材质的部件通过焊接拼接为整体,既能够控制整体制造成本,也可以根据不同位置的受力需求匹配对应性能的材料,避免整体采用同一种材料带来的性能冗余或者强度不足问题。设计过程中需要反复校核运动包络范围,确认减震压缩到极限行程、后轮跳动到上下止点时,连杆的摆动角度不会和周边的排气管道、发动机壳体、车架下梁发生碰撞,同时要保证两个连接臂的同轴度公差控制在合理范围内,避免安装后出现销轴卡滞、单侧受力偏磨的问题。
关于安装边界与尺寸匹配,这类连杆的两个端孔中心距是核心安装参数,直接决定了悬挂系统的杠杆比,影响整车的减震软硬反馈与坐高数值,设计时需要结合减震器的行程参数、摇臂的铰接点位坐标反复计算,确保中心距的公差控制在零点几毫米的精度范围内。两端销孔的内径需要匹配常用的铰接销轴尺寸,孔位的端面要加工出足够的平面度,保证安装时衬套能够完全贴合,不会出现偏斜。整体结构的横向宽度需要控制在车架下梁的内侧空间范围内,避免突出车架底部造成离地间隙不足,过坑洼路面时容易磕碰地面造成部件损伤。中间套筒的外径尺寸要预留出减震器下安装点的活动空间,避免减震动作时和套筒外壁发生摩擦。焊接完成后需要对整体结构做去应力处理,消除焊接过程中产生的内应力,防止长期使用过程中出现结构形变,导致安装孔位错位,影响悬挂系统的正常动作。另外,连接臂的外形做了圆弧过渡处理,没有尖锐的棱角,既能够减少应力集中点,也可以避免安装维护过程中划伤操作人员,同时在运动过程中不会勾扯周边的线束、油管。
