机械传动用U形钩连杆结构设计

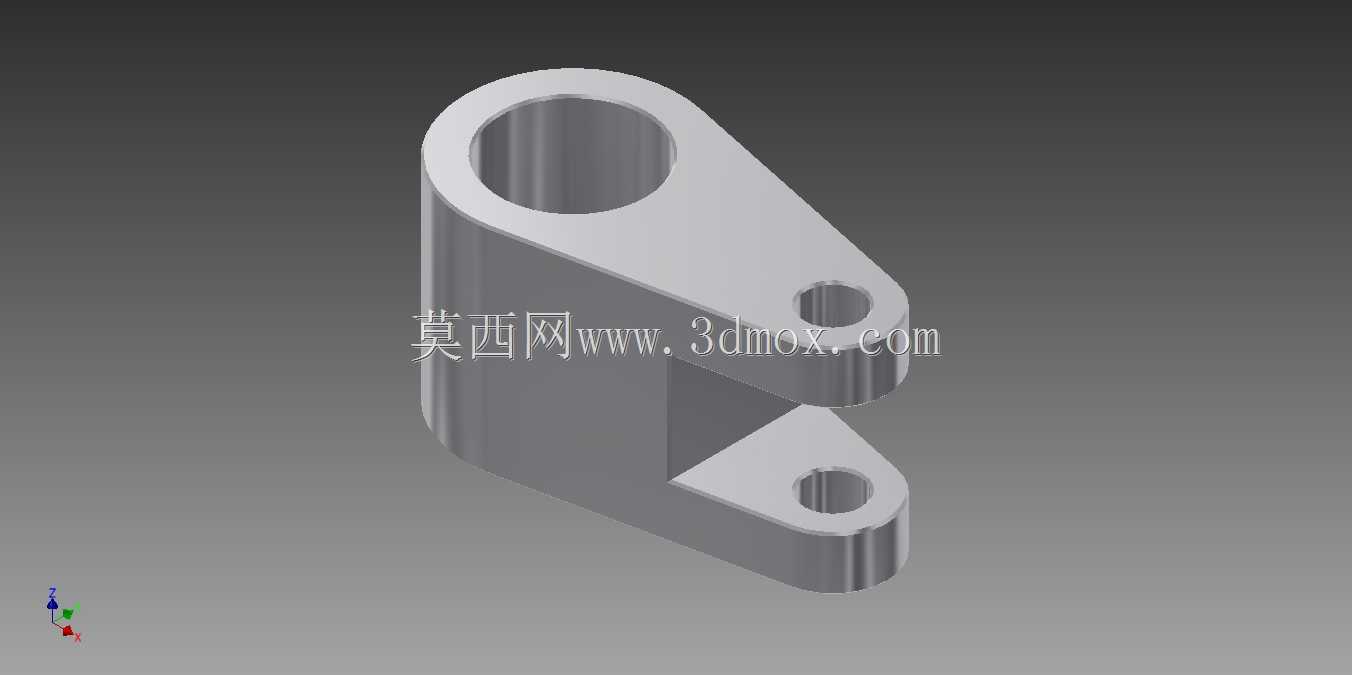

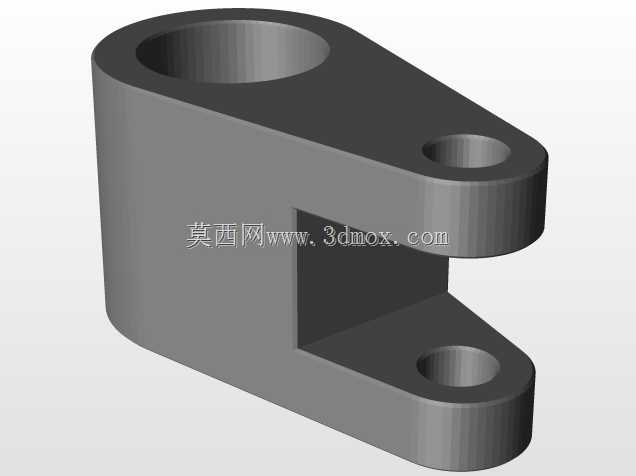

　　在各类中小型机械设备的传动链路里，这类U形钩连杆是承担铰接传动、力向转换的核心基础零件，常见于轻工输送设备、小型农用机具、非标自动化工位的往复运动机构中，负责将主动端的旋转或直线往复动作，通过铰接点位传递到从动执行端，同时抵消传动过程中产生的小幅径向偏移量，避免刚性连接带来的应力集中损伤。从结构设计逻辑来看，零件主体采用一体化铣削成型思路，上端设置大直径通孔作为主铰接安装位，孔壁预留足够的壁厚余量，适配对应规格的铰接销轴，孔的端面做了小尺寸倒角处理，既方便装配时销轴的导入，也能消除锐边带来的应力集中风险，同时避免装配过程中刮伤配套轴套的密封端面。主体向下延伸出对称的U形分叉结构，两个分叉臂上分别设置同轴的小直径安装孔，

　　作为从动端的铰接点位，两个孔的同轴度公差控制在0.02mm范围内，保证穿入销轴后不会出现卡滞、偏磨的问题；分叉臂之间预留的开口间隙，刚好适配对应厚度的从动连接耳片，间隙值比连接耳片厚度大0.1-0.2mm，既保证装配时的顺畅度，也能限制传动过程中从动件的轴向窜动量。从安装边界来看，主铰接孔的中心到两个小铰接孔的中心距是核心传动尺寸，直接决定了机构的传动比与行程范围，设计时需要根据配套机构的运动行程反推该尺寸，同时要校核分叉臂的抗弯强度，当连杆承受最大传动拉力时，分叉臂根部的弯曲应力要低于所选材料的许用应力值，常规工况下选用45号钢调质处理即可满足强度要求，若应用在有腐蚀风险的工况中，可更换为304不锈钢材质，

　　表面做钝化处理提升耐蚀性能。零件的整体外形做了圆滑过渡处理，所有棱边都倒有R0.5-R1mm的圆角，没有突兀的直角结构，一方面是降低加工过程中的应力集中，提升零件的疲劳寿命，另一方面也能避免装配和维护过程中锐边划伤操作人员。在实际装配场景中，主铰接孔通常会配套铜基轴套或者自润滑衬套，降低铰接转动时的磨损量，延长零件的维护周期；两个小铰接孔在装配时会加装平垫或者弹性挡圈，限制销轴的轴向窜动，保证传动过程中连接点位的稳定性。这类连杆在设计时还要考虑运动过程中的干涉问题，需要模拟整个运动行程内零件的运动轨迹，确认U形开口的深度足够，不会在摆动到极限角度时和从动件的其他结构发生碰撞，同时主体侧面的轮廓要避开周边的机架、管线等附属结构，

　　预留至少3mm的安全间隙。从受力特性来看，这类U形钩连杆主要承受拉压交变载荷，很少承受大扭矩载荷，所以设计时重点校核的是拉伸强度与分叉部位的弯曲强度，不需要额外做抗扭结构强化，零件的壁厚设计遵循等强度原则，主孔部位壁厚较大，向分叉臂过渡时壁厚逐渐均匀变化，既保证整体强度，也能尽可能降低零件的自重，减少运动过程中的惯性冲击。在批量加工场景中，这类零件可以采用模锻制坯后再进行数控精加工的工艺，相比直接用圆钢铣削成型能大幅降低材料损耗，同时模锻过程中形成的金属流线能顺着零件的受力方向分布，进一步提升零件的整体力学性能，加工完成后需要对所有安装孔做铰孔处理，保证孔的尺寸精度与表面粗糙度满足装配要求，非配合表面可以做喷丸处理，提升表面的抗疲劳性能。
