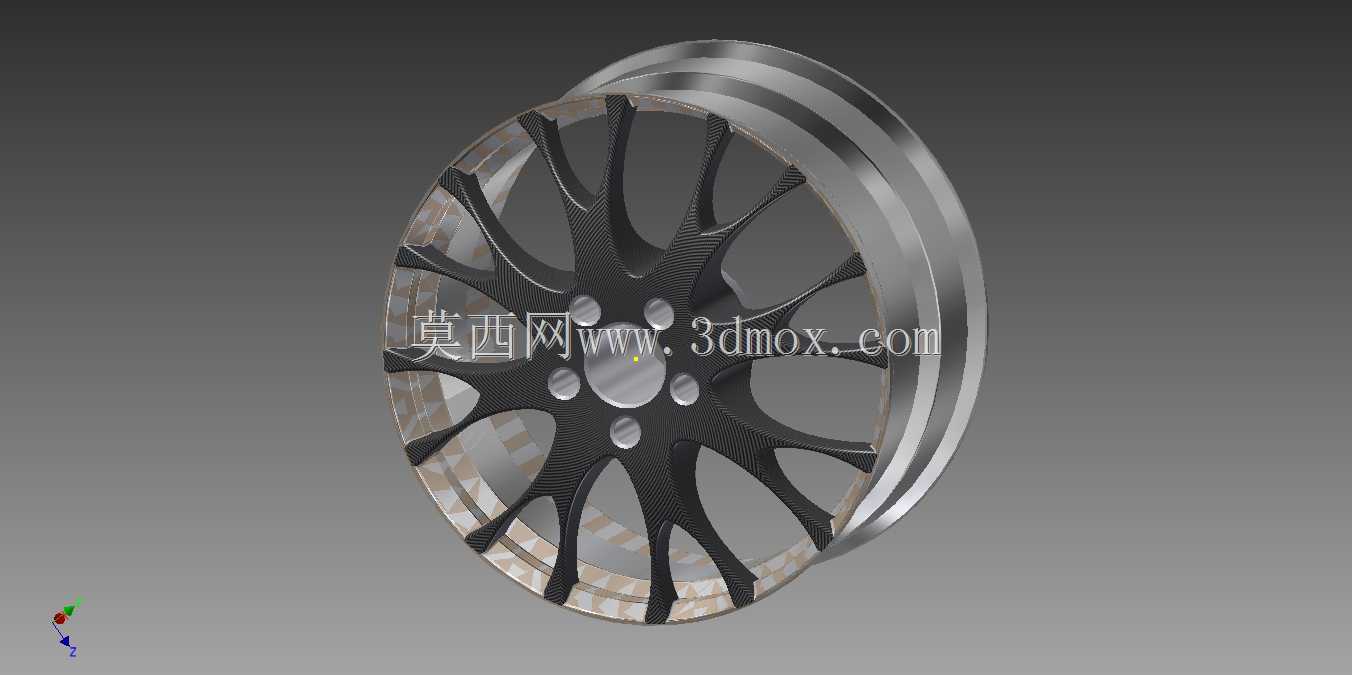

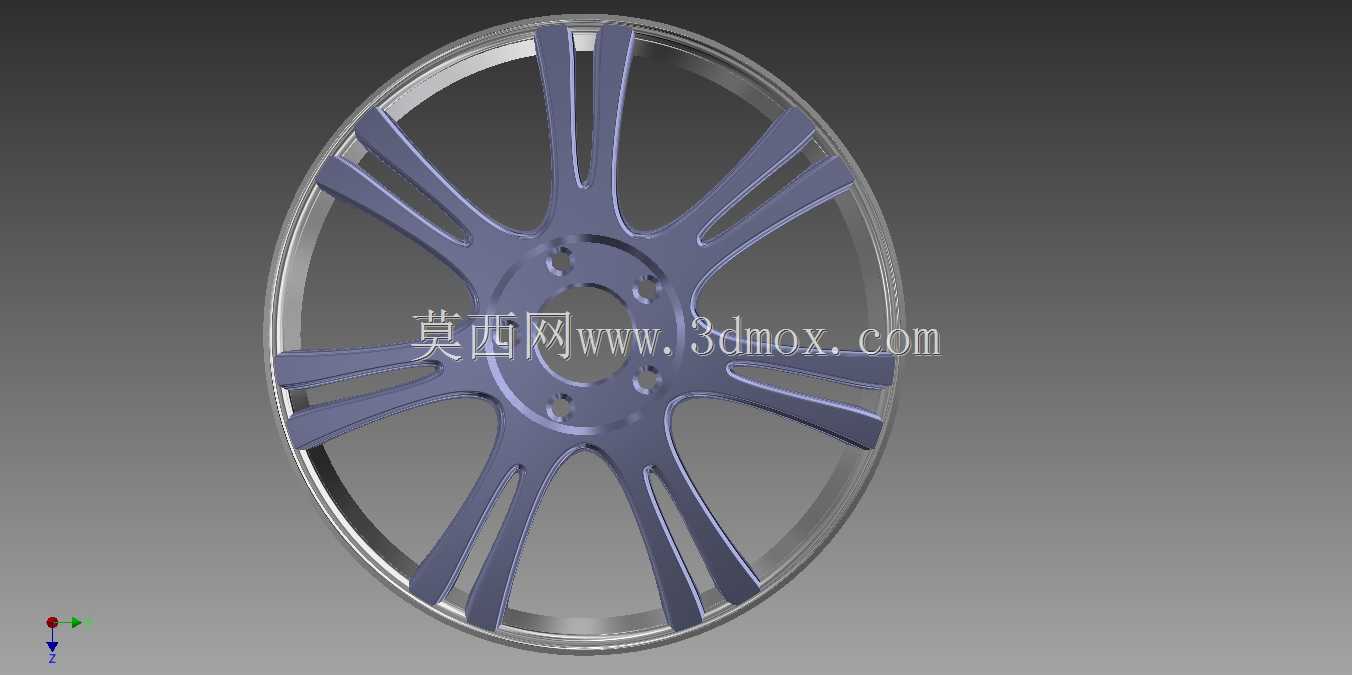

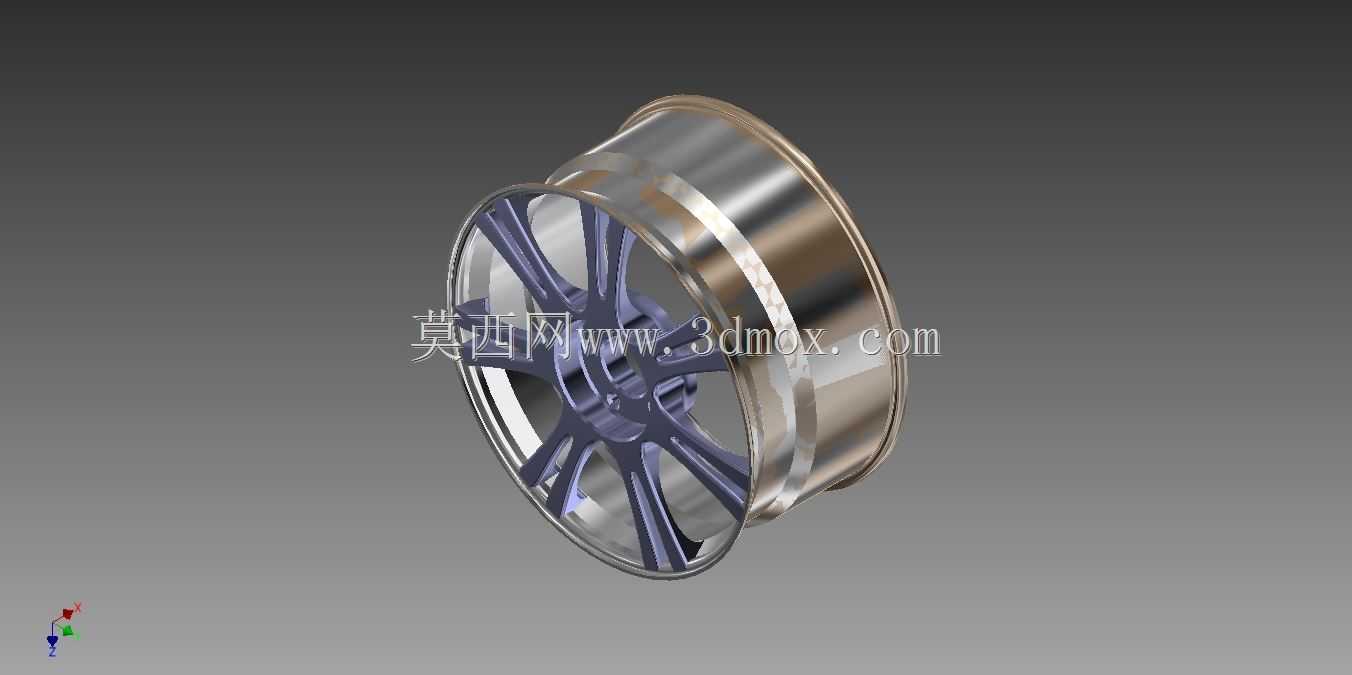

这款合金车轮主要面向民用乘用车的改装与配套场景,作为车辆行走系统的核心承载部件,直接承担车身整备质量传递、行驶过程中路面冲击载荷缓冲、制动扭矩与驱动扭矩输出传递的核心功能,区别于传统钢制车轮,合金材质的轮体本身具备更好的导热性能,在连续制动工况下能够更快将制动片与制动盘摩擦产生的热量向外散出,降低制动系统热衰减风险,提升长距离下坡、频繁启停路况下的行驶安全性。从结构设计逻辑来看,这款轮体采用了多辐条分叉式的受力结构,辐条从中心安装盘位置向外呈放射状延伸,每根主辐条在靠近轮辋的位置做了分叉处理,这种设计并非单纯为了外观造型考量,更多是从载荷传递路径优化的角度出发:中心安装盘是轮体与车轴轮毂单元连接的核心区域,

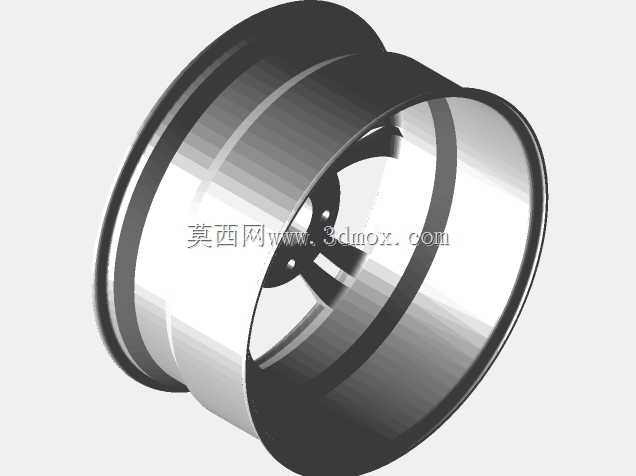

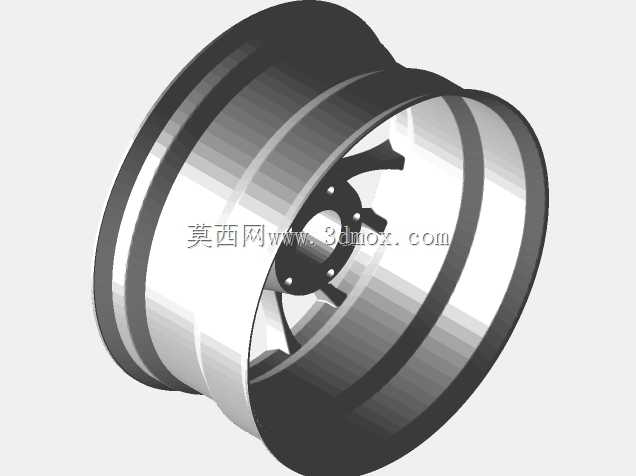

五个螺栓安装孔围绕中心轴孔均匀分布,安装面的平面度公差需要控制在0.1mm以内,保证轮体安装后与轮毂轴承端面完全贴合,避免高速行驶时出现轮体跳动、螺栓受力不均断裂的问题。辐条的截面采用了变厚度设计,靠近中心盘的位置辐条厚度更大,能够承受起步、制动时的瞬时扭矩冲击,靠近轮辋的位置辐条厚度逐步收窄,在保证结构强度的前提下尽可能降低轮体的非簧载质量,要知道非簧载质量每降低1kg,对车辆操控响应性的提升效果相当于簧载质量降低5-8kg,这也是合金车轮相比传统钢制车轮在操控性能上的核心优势之一。轮辋部分采用了常规的深槽式结构,适配常规的真空子午线轮胎安装,轮缘位置做了加厚的翻边处理,能够在轮胎受到侧向挤压时提供足够的支撑强度,
避免轮胎脱圈的风险,轮辋的胎圈座位置加工有标准的锥面结构,与轮胎胎圈的锥面完全贴合,保证轮胎充气后的密封性能,不需要额外加装内胎即可满足密封要求。在安装边界尺寸上,这款轮体的中心孔直径适配常规乘用车的轮毂轴头尺寸,孔位分布圆直径符合主流紧凑型、中型乘用车的安装标准,轮体的偏距设计兼顾了轮距调整与转向避让需求,安装后不会与车辆的减震器、刹车卡钳、翼子板内衬发生运动干涉,转向打满时轮胎与轮拱内侧预留有足够的安全间隙,即使在悬架被完全压缩的极限工况下也不会出现部件剐蹭的问题。从受力仿真的角度来看,这种多辐条结构能够将路面传递来的垂直冲击载荷均匀分散到每一根辐条上,避免局部应力集中导致的轮体开裂问题,辐条表面的曲面过渡全部采用大圆角设计,
没有尖锐的应力集中棱角,在经过径向冲击、弯曲疲劳试验时,能够满足国标要求的循环次数不出现裂纹、变形量超标的问题。轮体的外观面做了双色处理,辐条正面采用亮面切削工艺,辐条侧面与轮辋内侧采用哑光喷涂处理,既提升了外观的精致感,也能在日常使用中减少刹车粉尘附着带来的清洁难度,轮辋边缘的平衡块安装位置预留了标准的卡槽,能够适配常规的粘贴式、卡扣式平衡块,满足轮胎动平衡调整的安装需求。在实际装车场景中,这款车轮既可以作为家用轿车的原厂替换配件,也可以作为入门级改装车轮使用,相比大尺寸的极端改装轮毂,这款轮体的尺寸设计更兼顾日常行驶的舒适性,不会因为胎壁过薄导致路面颠簸直接传递到车内,也不会因为轮体重量过大增加车辆的油耗负担。设计过程中需要重点关注的几个尺寸公差包括:螺栓孔的位置度公差,必须保证五个螺栓孔能够顺利穿入轮毂的固定螺栓,不会出现安装错位的问题;中心孔的圆柱度公差,保证轮体能够准确套在轴头的定位凸台上,避免高速行驶时出现方向盘抖动的问题;轮辋的径向圆跳动与端面圆跳动公差,需要控制在0.3mm以内,否则车辆高速行驶时会出现车轮跳动、车身共振的问题。另外,轮体的材质采用铸造铝合金,经过热处理之后材料的抗拉强度、延伸率都能满足车轮的受力要求,相比锻造铝合金虽然强度上限略低,但成本更可控,完全能够满足日常民用道路行驶的强度需求,不需要担心正常行驶过程中出现轮体断裂的问题。
