车床用高速钢切削车刀结构设计

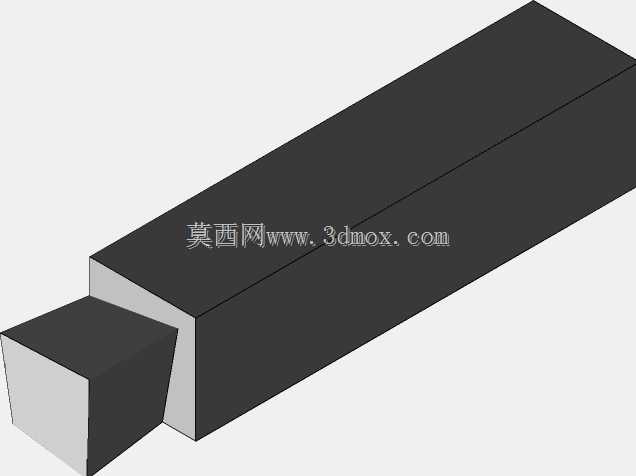

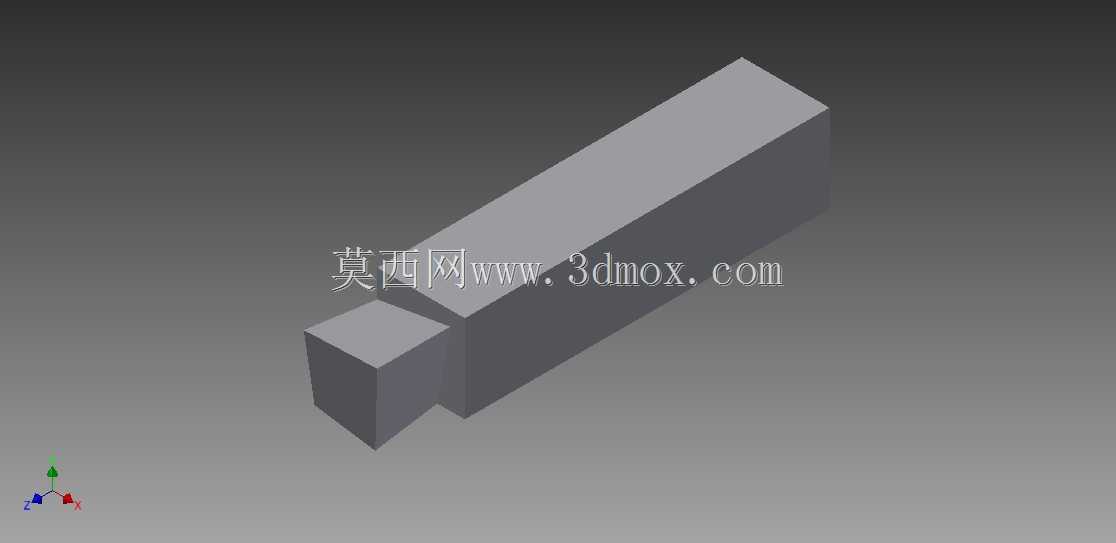

这款车刀是车床金属切削工序里的核心执行部件，主要适配普通卧式车床、数控车床的外圆车削、端面切削及台阶成型加工场景，在中小批量机械加工车间、五金零件加工产线中应用广泛，可针对45号钢、铝合金、铜件等常见金属材料完成粗加工开坯、半精加工修型作业，切削过程中能稳定承受断续切削带来的冲击载荷，适配常规乳化液冷却的加工工况。从结构设计逻辑来看，刀体采用整体方钢构型，夹持段为标准矩形截面，可直接匹配车床四方刀架的装夹槽尺寸，装夹时无需额外定制适配垫块，刀体伸出长度可根据切削深度灵活调整，常规装夹下悬伸量控制在刀体截面高度的1.5倍以内即可有效避免切削振颤。刀头切削部分的几何角度经过针对性设计，前角选取适配高速钢刀具韧性特性的参数，兼顾切削刃锋利度与刃口强度，后角设计充分考虑加工过程中刀具后刀面与工件已加工表面的摩擦避让，减少切削阻力同时避免已加工表面被刮花，主偏角、副偏角的搭配适配常规外圆车削的走刀路径，能有效控制切屑流向，避免切屑缠绕工件或刀架。设计过程中优先考虑了刀具的重磨便利性，刀头预留了足够的重磨余量，每次刃磨仅需修磨前刀面与后刀面的磨损区域即可恢复切削性能，无需更换整个刀体，能有效降低加工环节的刀具耗材成本。刀体的棱边均做了小倒角处理，避免操作人员装拆刀具时被锐边划伤，同时刀体表面的粗糙度控制在合理范围，装夹时能与刀架定位面充分贴合，保证装夹刚性，减少切削过程中的刀具位移。在实际加工应用中，这款车刀可通过调整刀架角度完成锥面切削、倒角加工等拓展工序，切削参数适配常规高速钢刀具的线速度要求，进给量与背吃刀量可根据工件材料硬度灵活调整，针对塑性材料加工时可配合磨出断屑槽，引导切屑呈C型或短螺卷状排出，避免长切屑带来的安全隐患。整个模型的结构完全还原实际加工用车刀的尺寸边界，刀体总长、截面尺寸、刀头切削段长度均符合行业通用刀具的规格参数，可直接用于刀具结构教学、加工工艺仿真、车床刀库装配模拟等场景，建模过程中对切削刃的交线、刀体的过渡面都做了精准还原，没有冗余的工艺倒角或装饰结构，完全贴合工业实际使用的刀具构型。
