多目标机器人手爪性能测试工装结构

　　在工业机器人末端执行器的研发与性能验证环节，手爪的夹持适配性、负载稳定性、多工况响应能力是核心考核指标，这套多目标测试结构正是为覆盖不同夹持场景的验证需求设计，可直接搭载在机器人末端测试台架上，完成不同形状、材质、接触特性被夹持物的模拟测试。整套测试结构采用模块化组合设计，不同测试模块可快速拆装替换，无需重新搭建台架即可完成多组对照试验，大幅压缩手爪性能验证的准备周期。

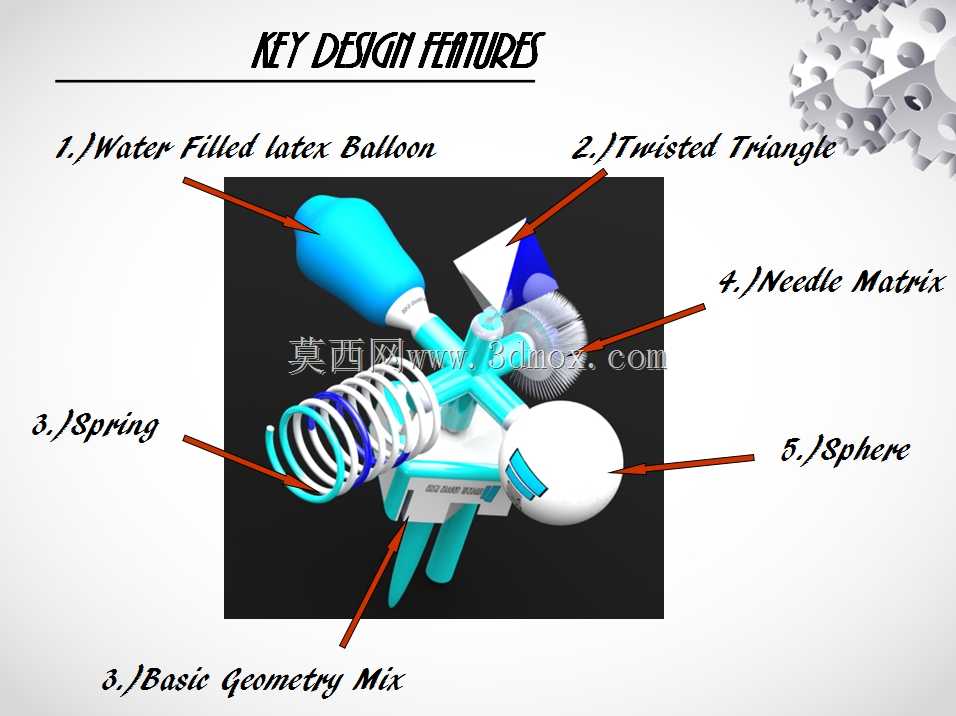

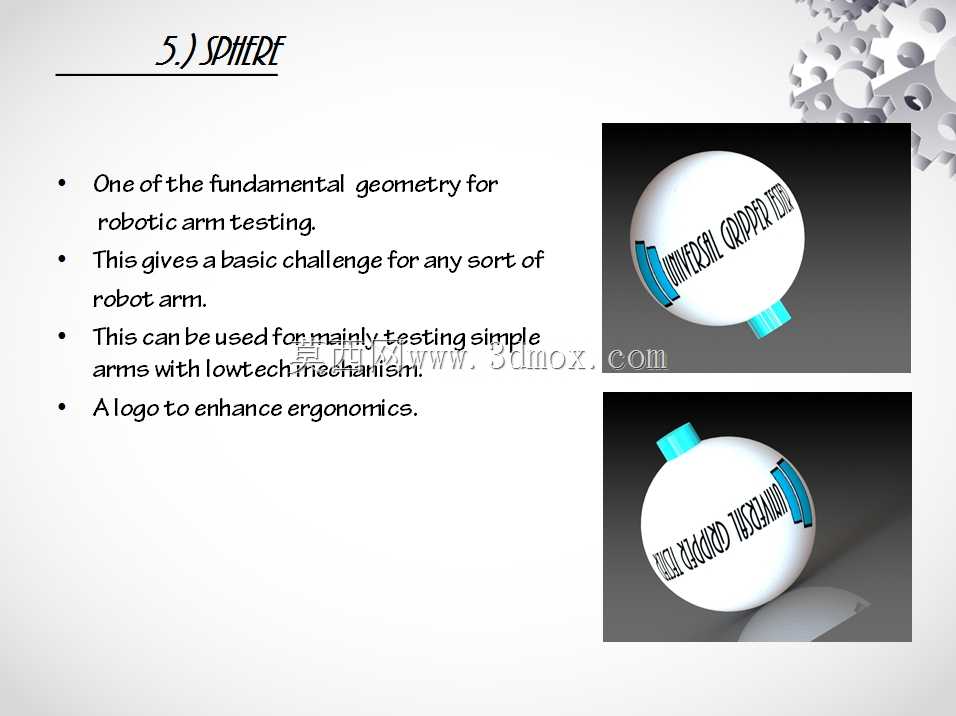

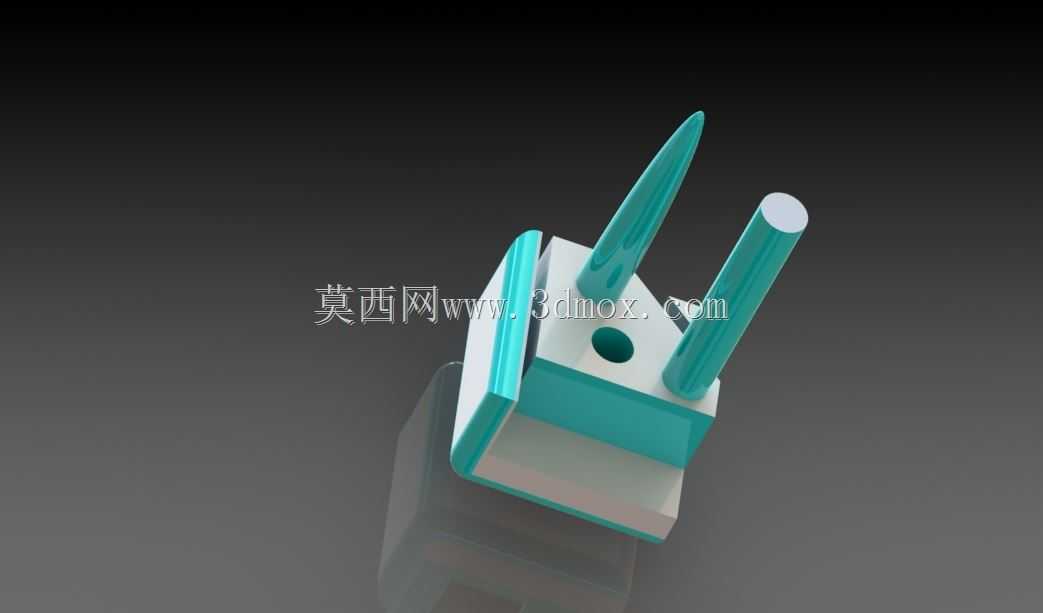

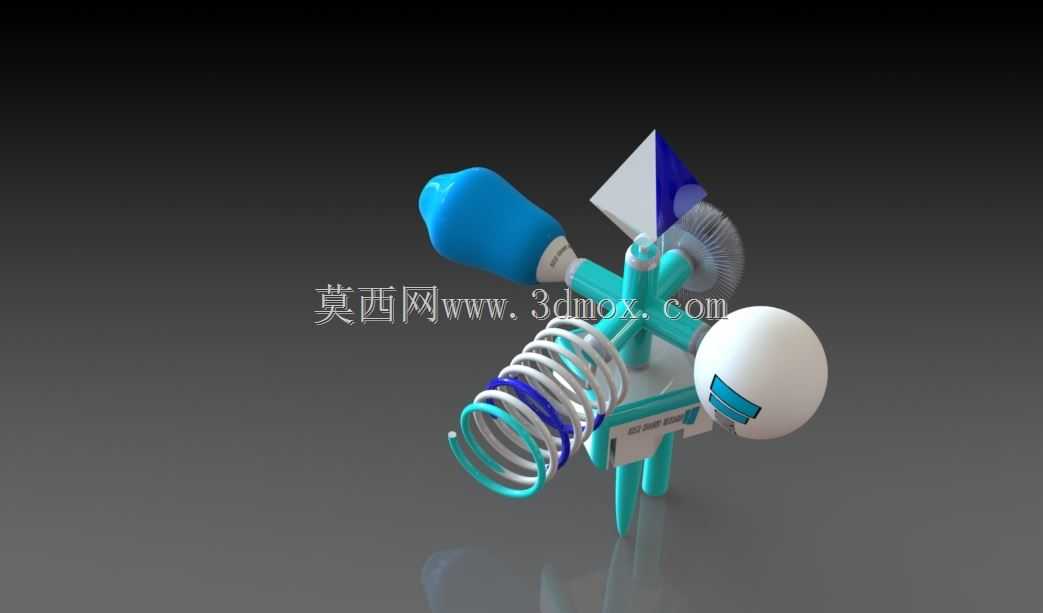

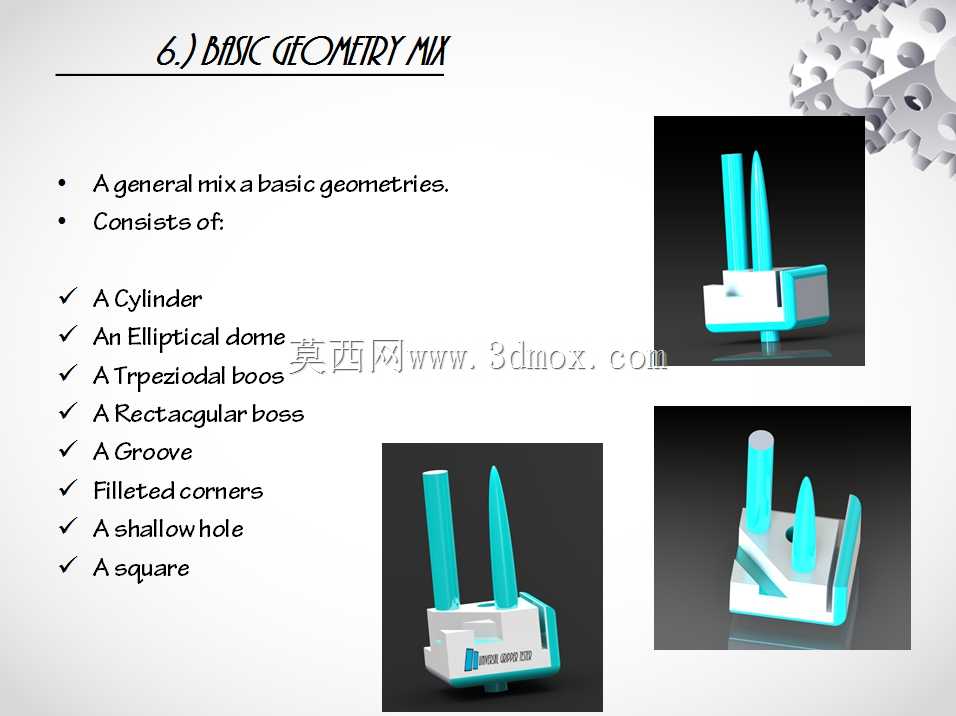

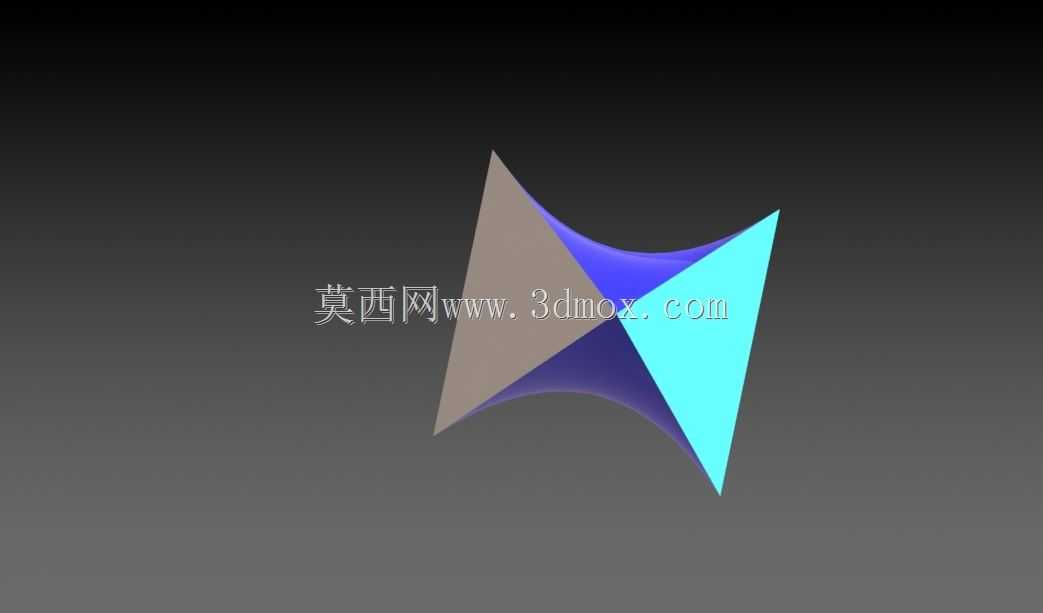

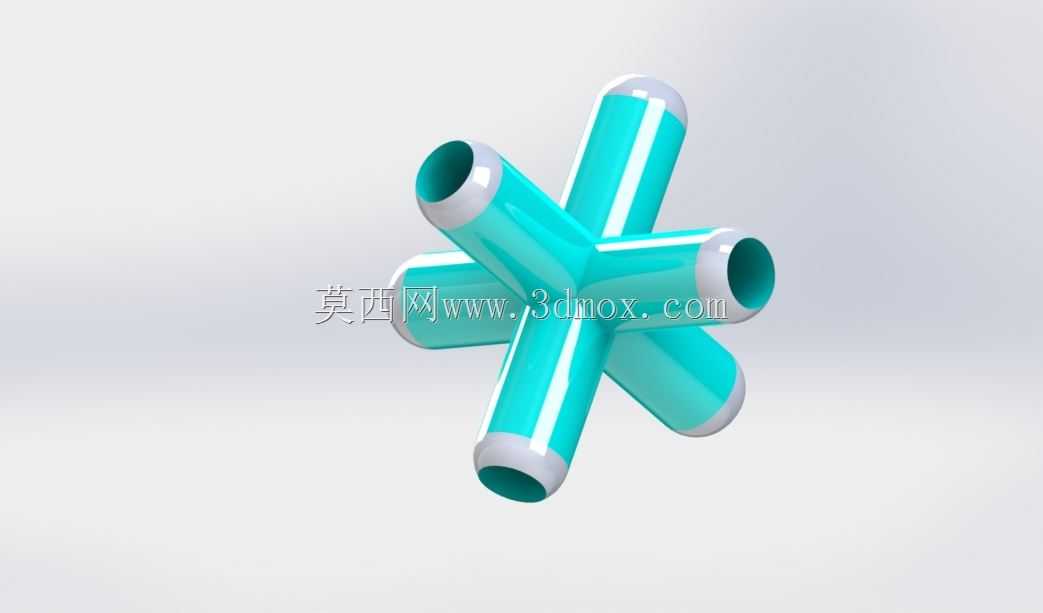

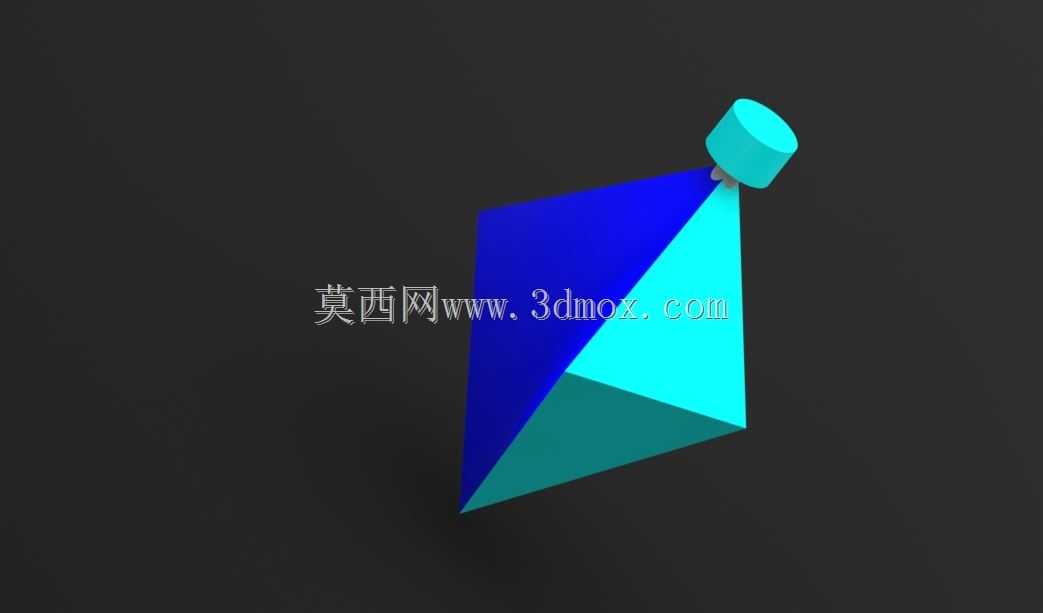

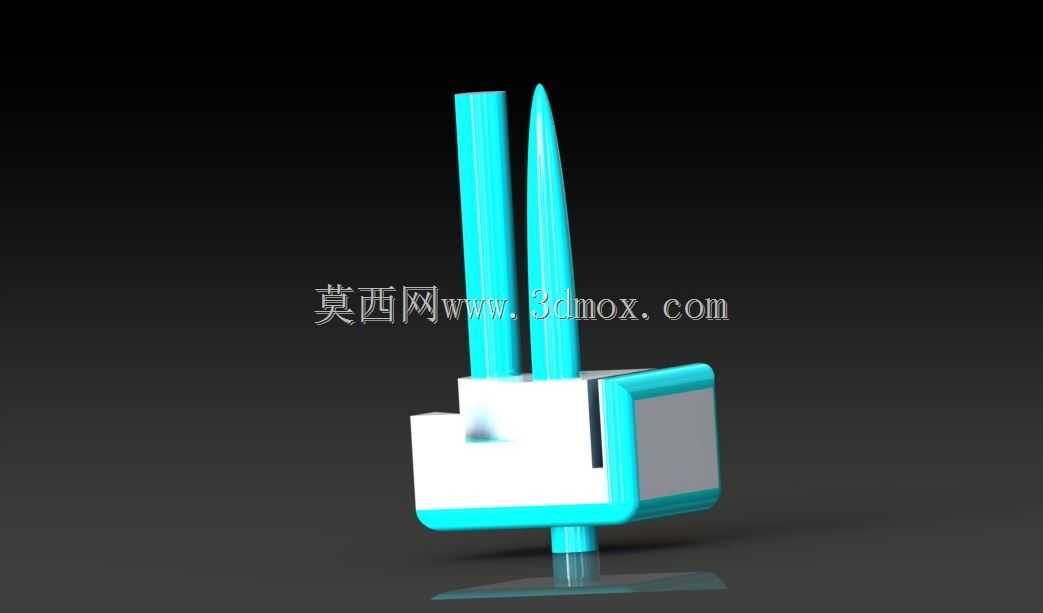

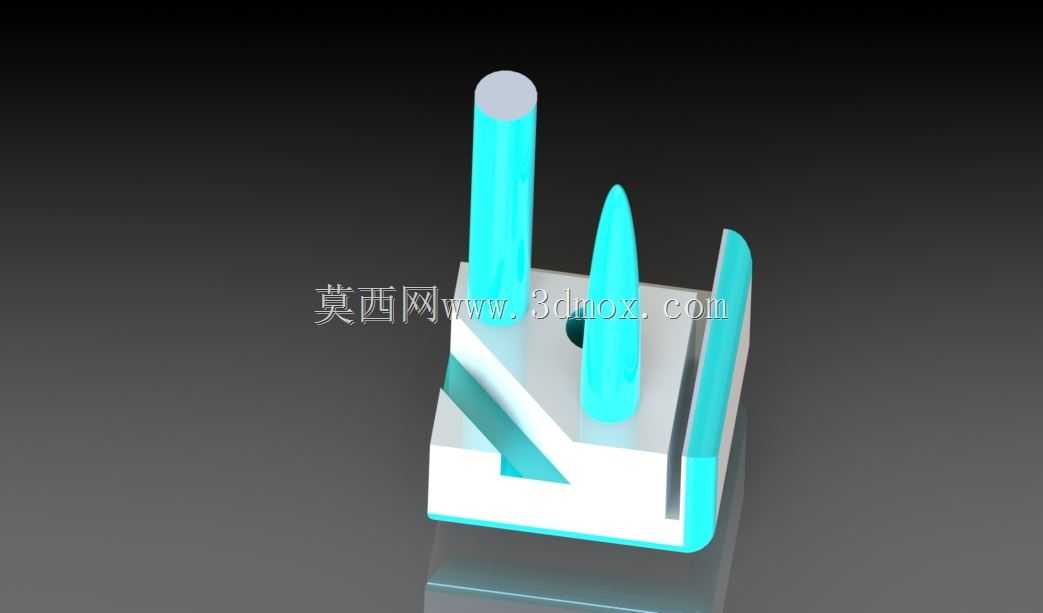

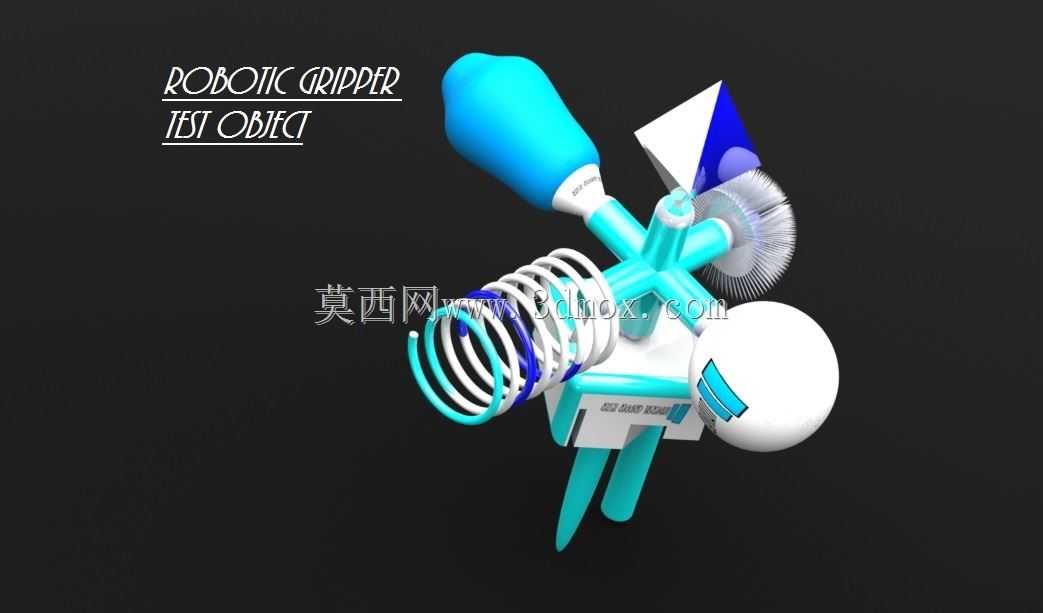

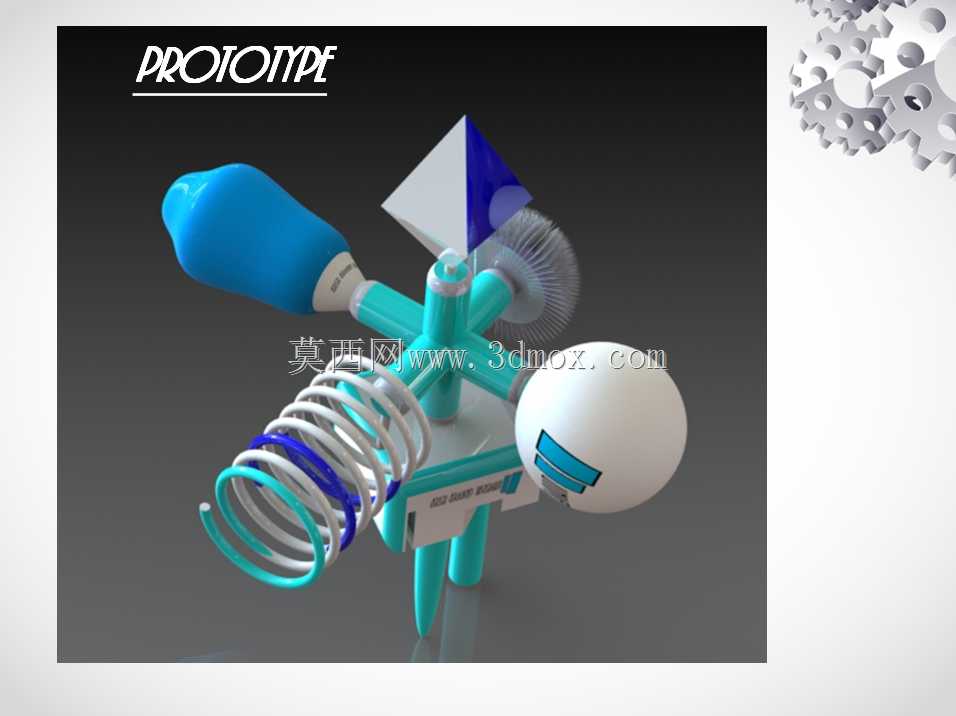

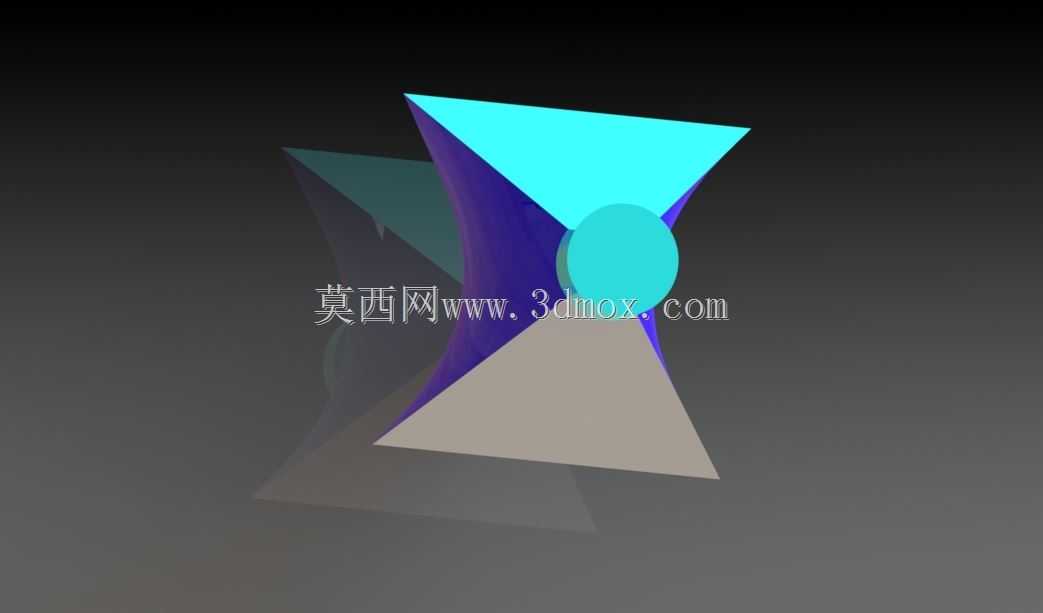

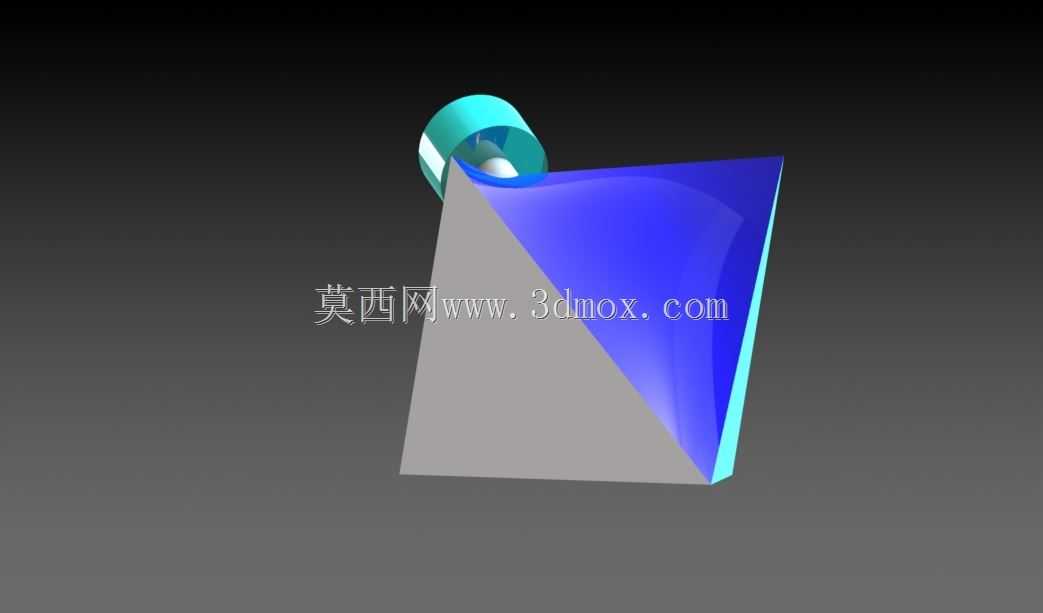

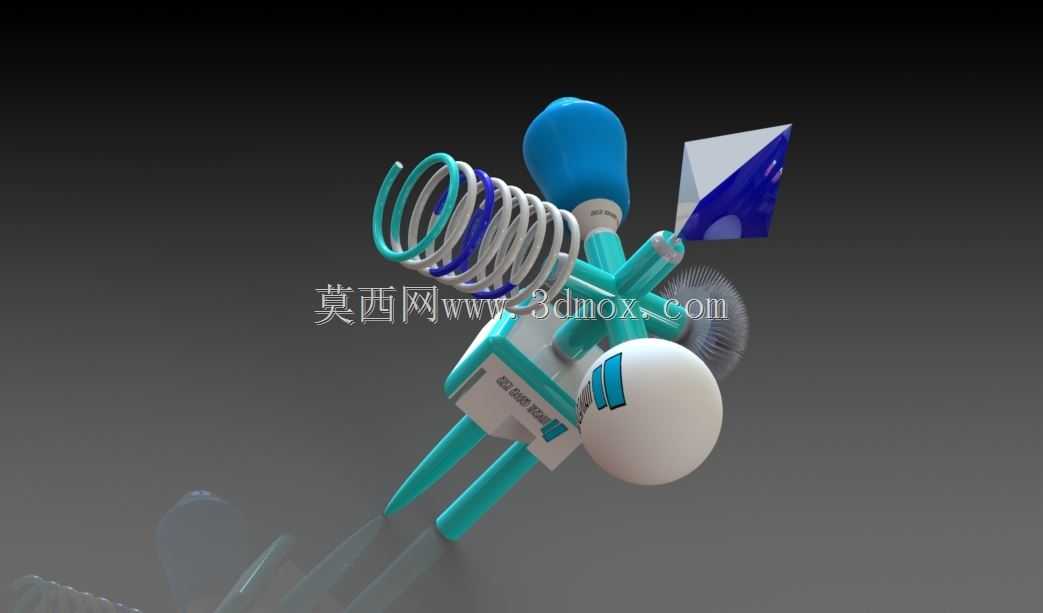

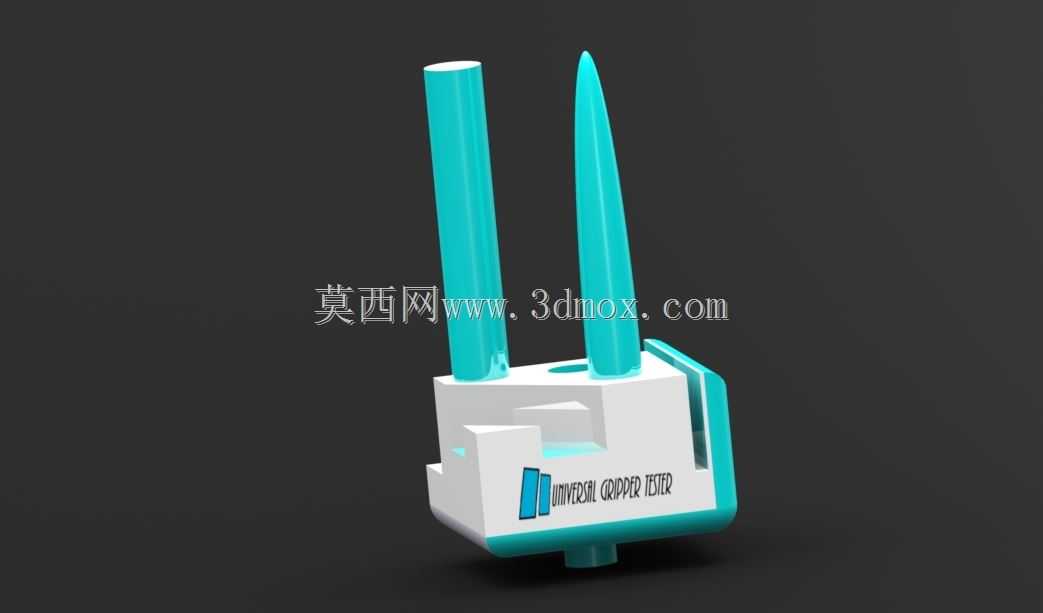

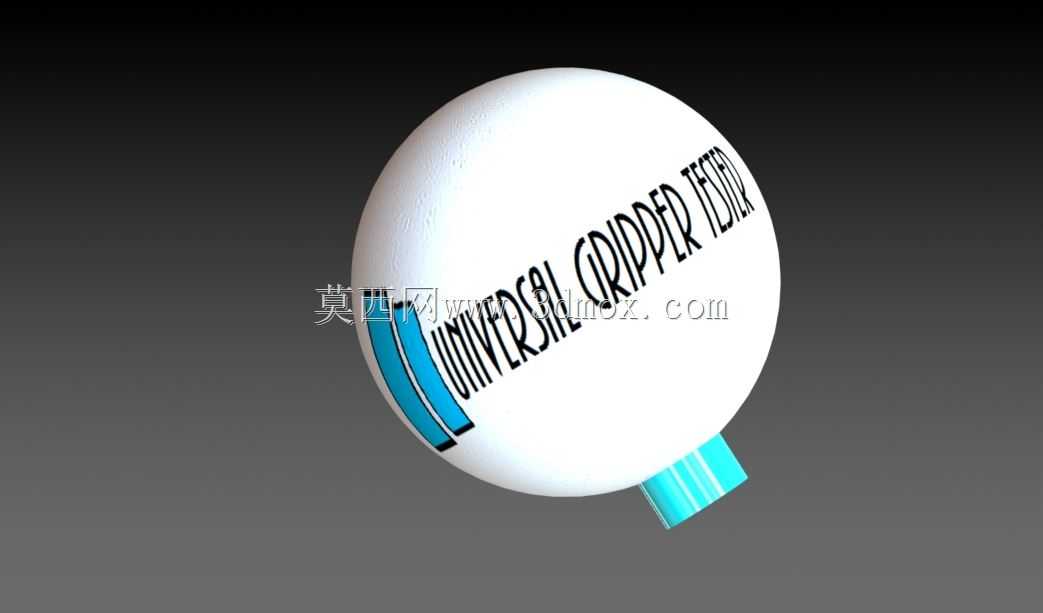

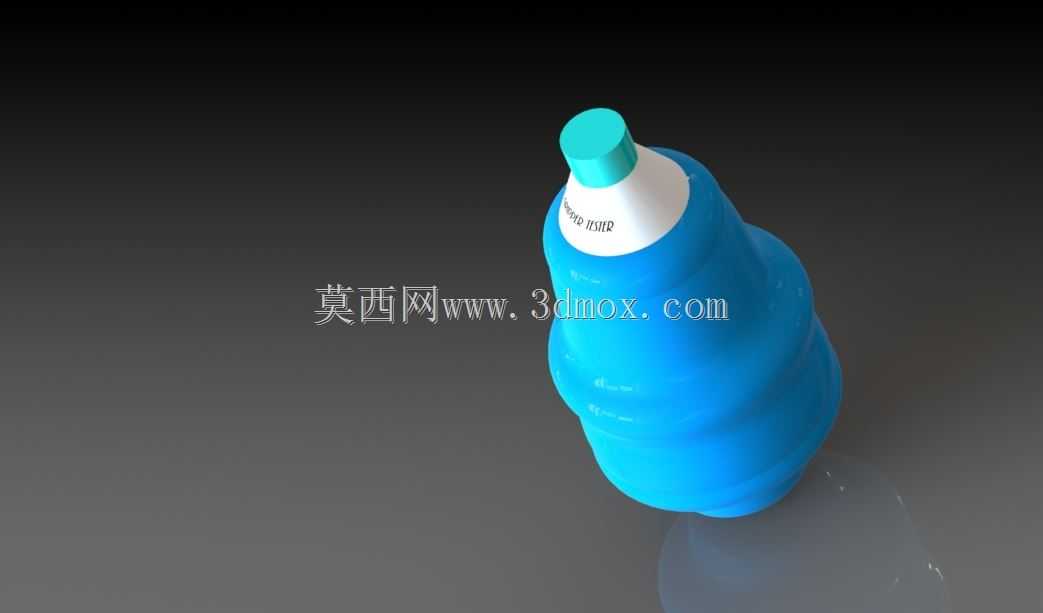

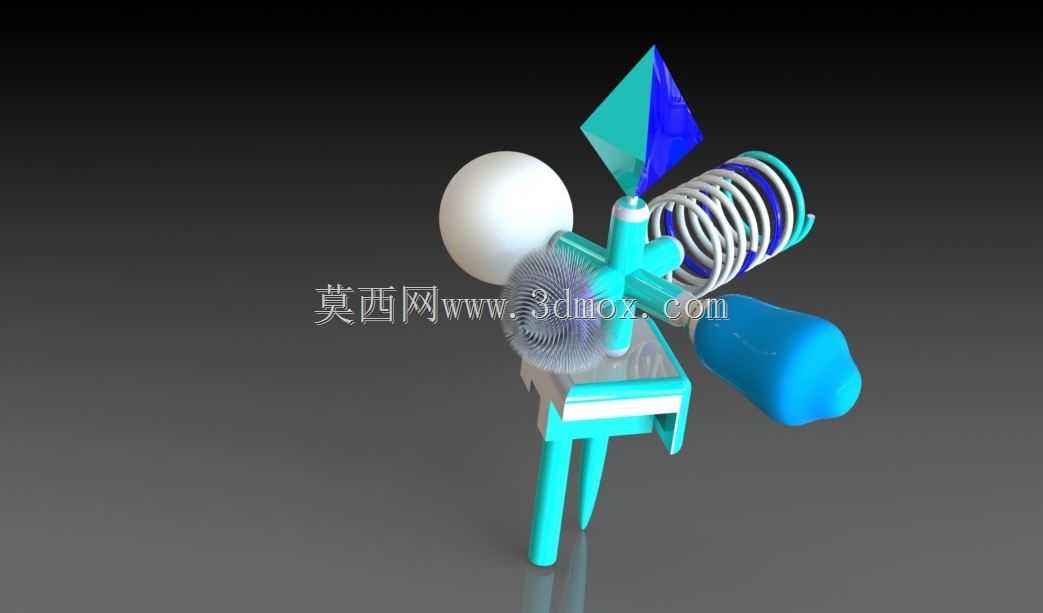

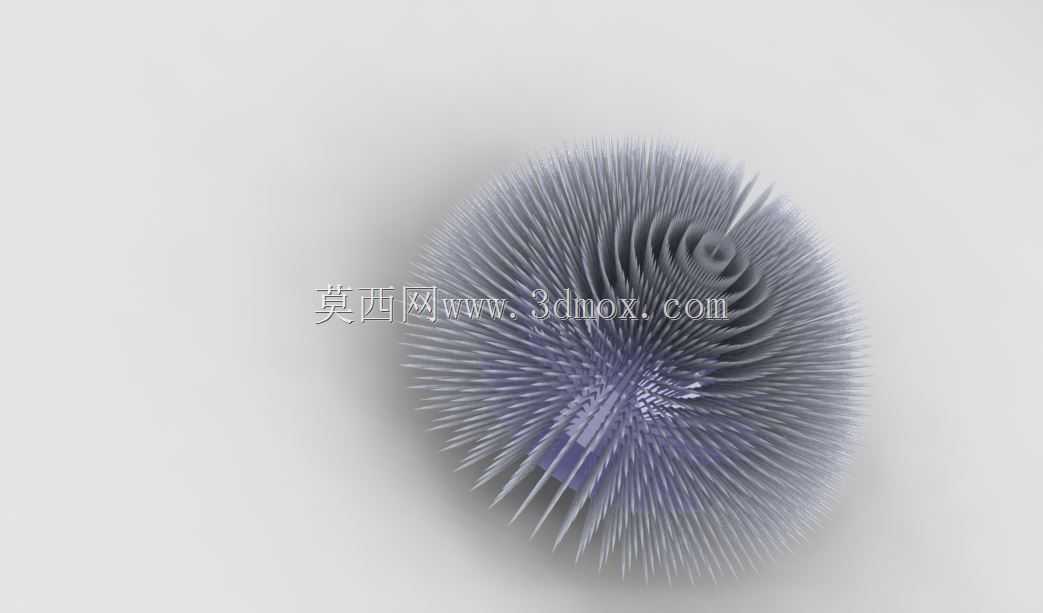

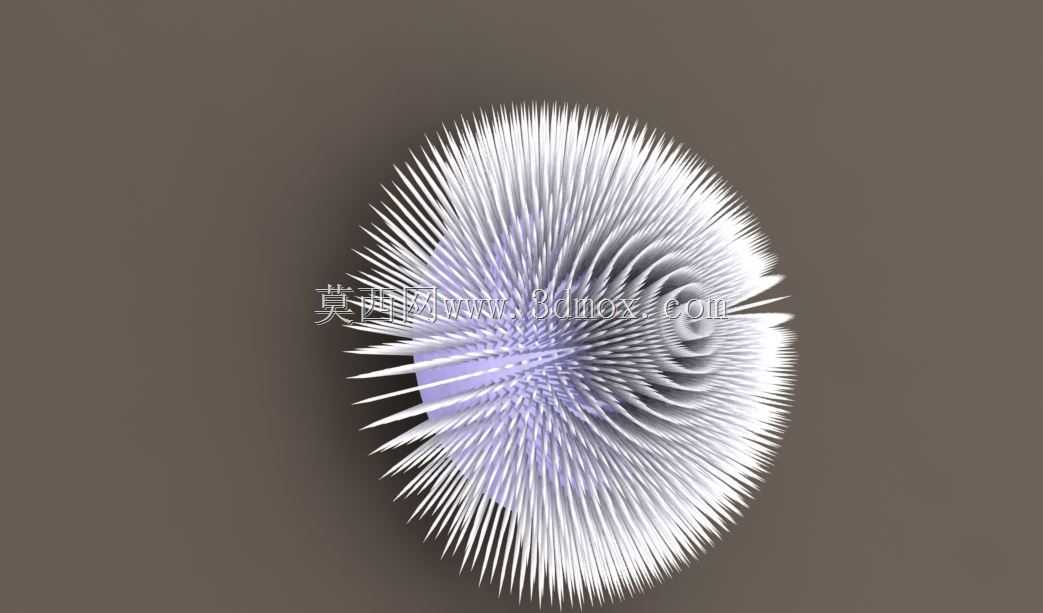

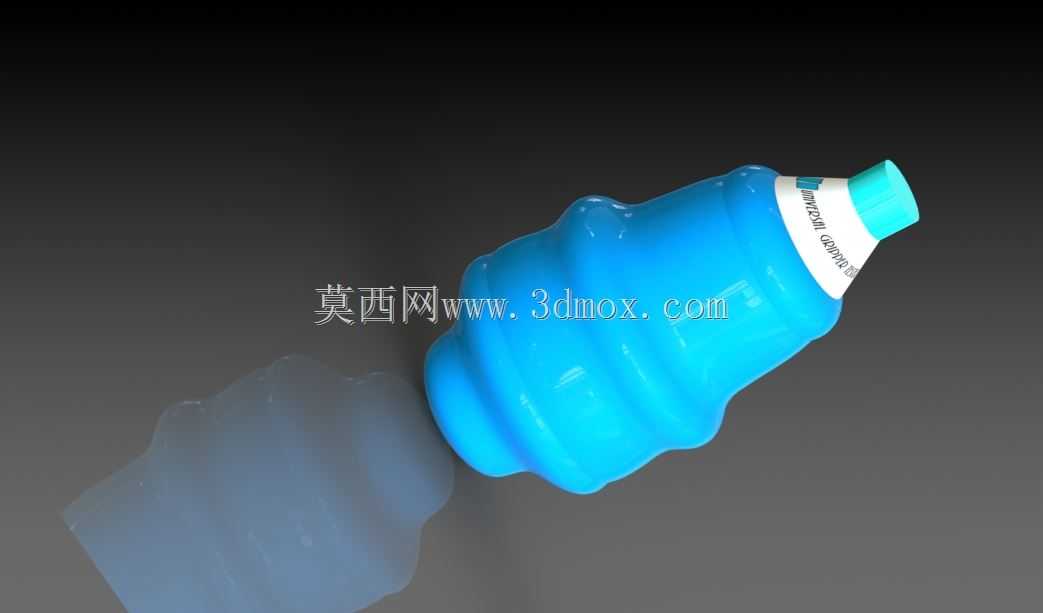

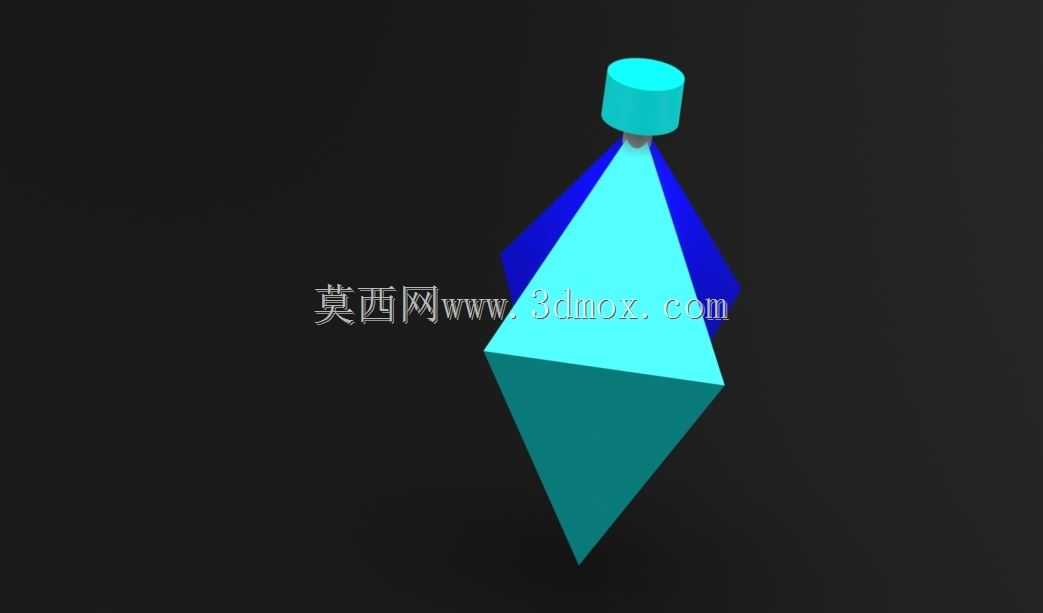

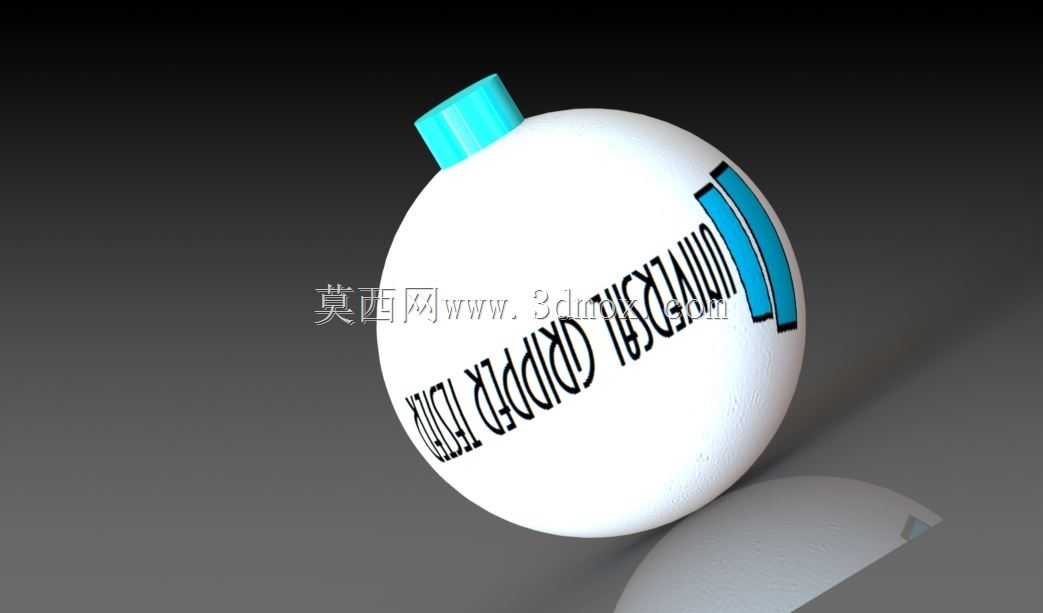

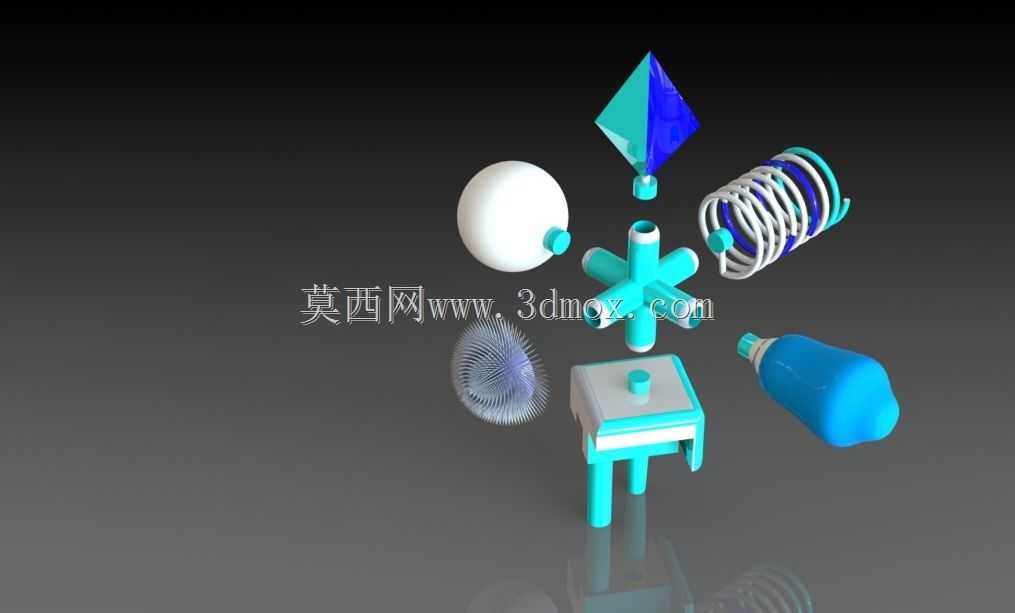

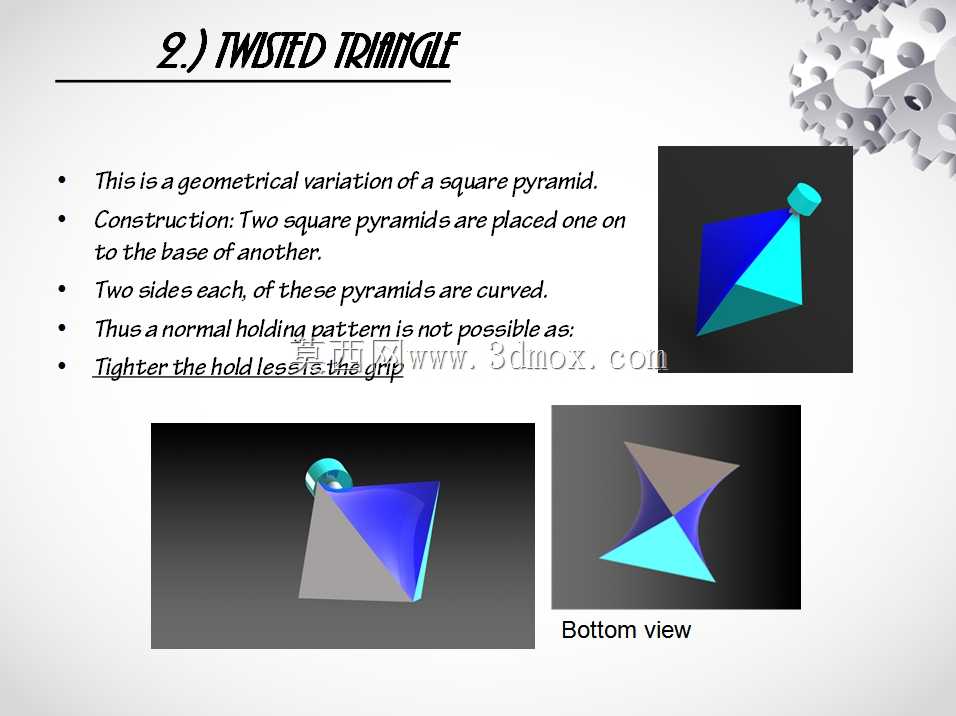

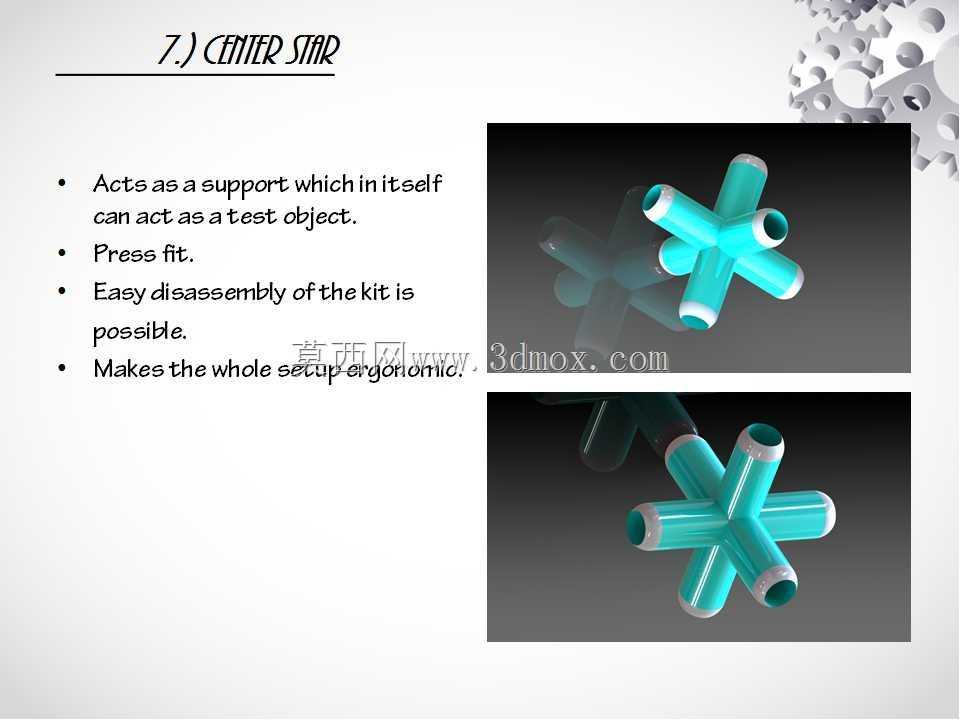

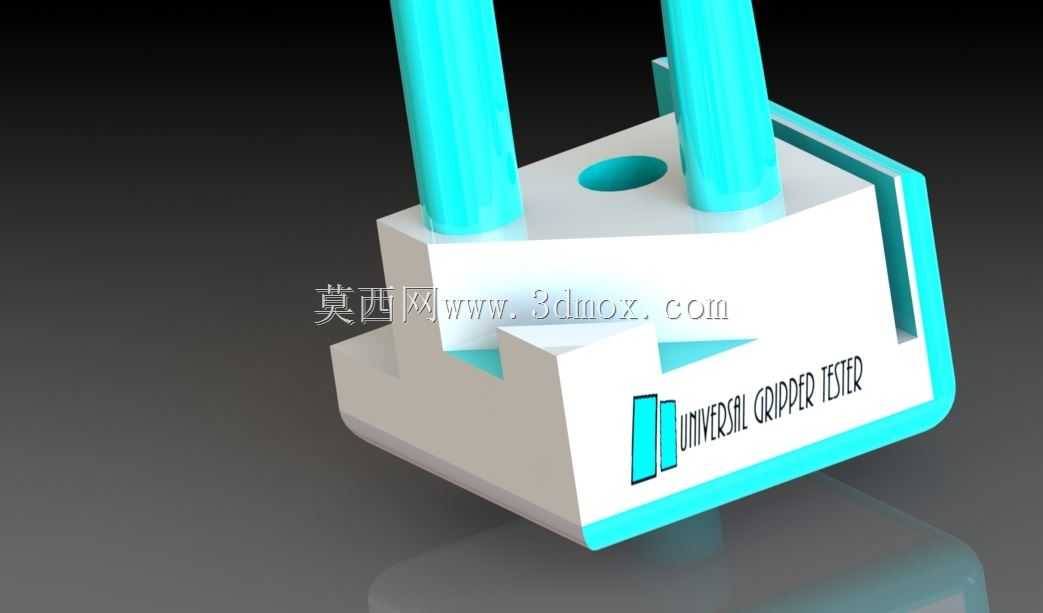

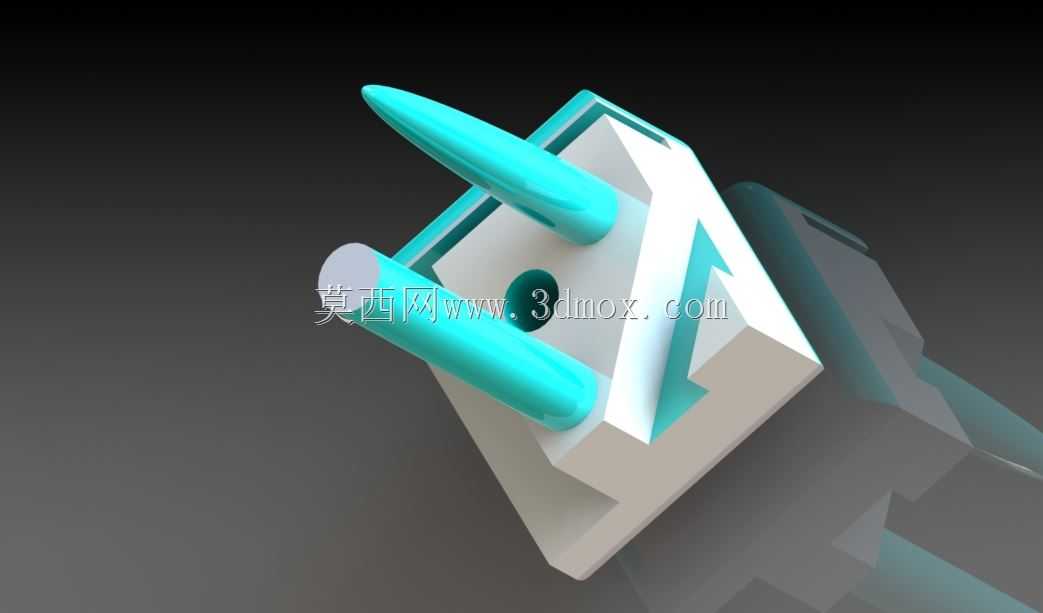

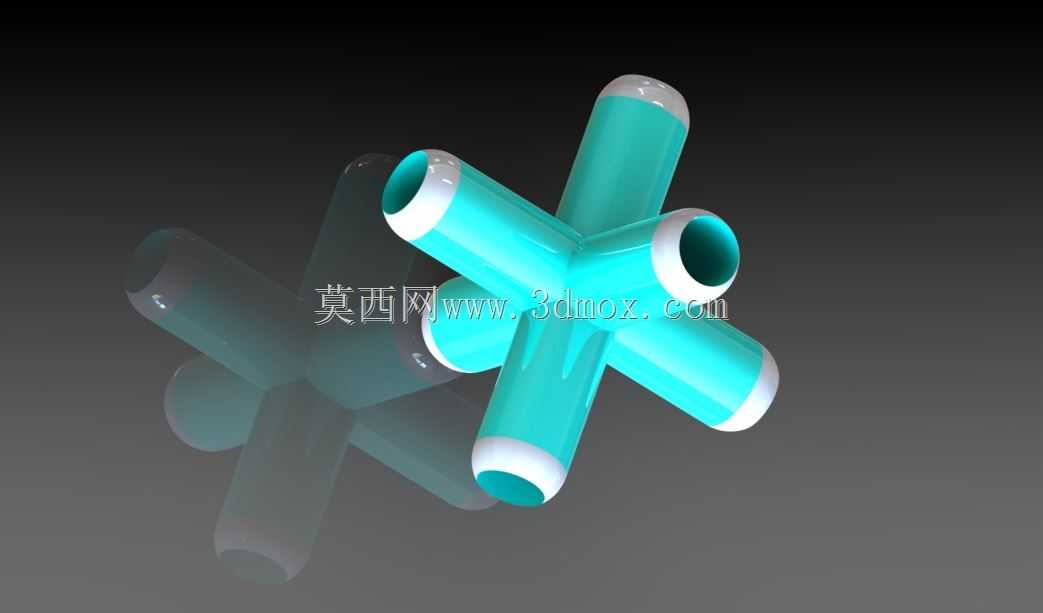

　　从结构布局来看，整套测试工装的核心基座采用轻量化硬质合金材质，中心安装基准面的平面度控制在0.02mm以内，可直接通过标准螺栓孔固定在测试台的T型槽工作面上，安装边界预留了足够的传感器布线空间，周边不会与机器人关节运动包络产生干涉。基座向外延伸出六个独立的测试工位，每个工位对应一类典型的夹持工况：带软胶包覆的圆柱型工位模拟光滑曲面工件的夹持场景，表面做哑光磨砂处理，可验证手爪在低摩擦系数接触面下的夹持力阈值；带三角棱边的硬质工位模拟异形棱角工件，可测试手爪对不规则轮廓的自适应包络能力；带细密刷毛的柔性接触工位模拟易损易碎类软质工件，可验证手爪轻载夹持时的力控精度；带螺旋弹簧结构的弹性形变工位模拟带缓冲需求的易变形工件，可测试手爪在夹持过程中的动态力跟随性能；光滑球面工位模拟高曲率曲面工件，可验证手爪指尖的防滑接触设计；带锥度的细长杆工位模拟轴类细长工件，可测试手爪对小接触面积工件的对中夹持能力。

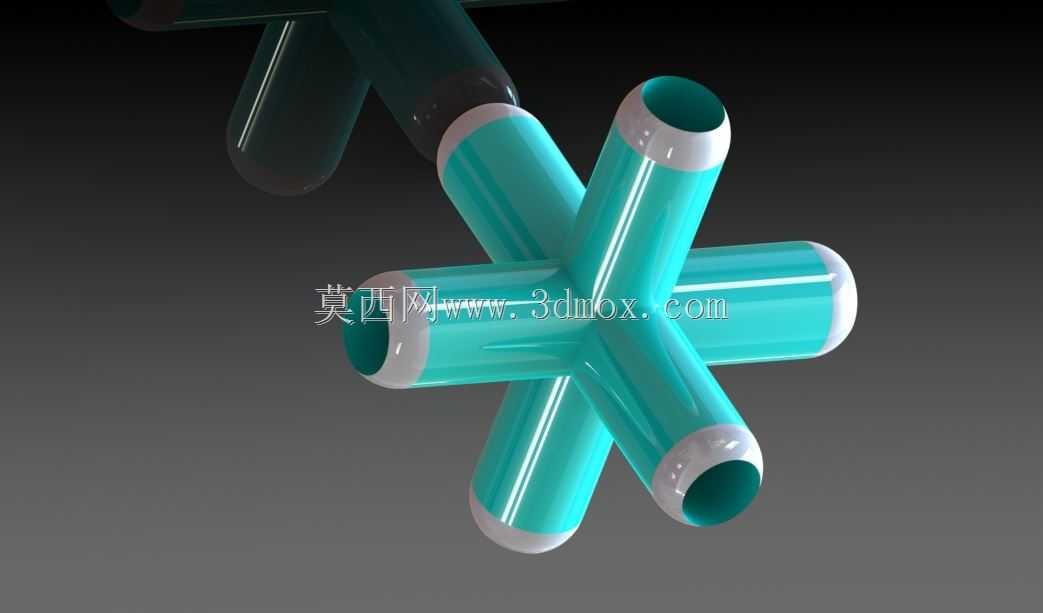

　　设计过程中充分考虑了3D打印快速制样的需求，所有非受力结构件的壁厚均控制在1.2-2mm区间，无小于0.8mm的薄壁特征，无大于45度的悬空无支撑结构，无需额外添加复杂支撑即可完成FDM或光固化打印，方便研发阶段快速迭代不同接触材质的测试模块。每个测试模块与中心基座的连接采用快插式定位销加卡扣的结构，更换单个模块的时间不超过10秒，定位重复精度可达0.05mm，满足连续多组测试的精度要求。整套工装的外接尺寸控制在150mm×150mm×120mm以内，总重量不超过800g，不会对测试用机器人末端造成额外的负载负担，适配负载5kg以上的六轴工业机器人、协作机器人的手爪测试场景。

　　在实际应用场景中，这套测试结构可覆盖机器人手爪研发阶段的基础性能测试、出厂前的一致性校验、现场部署前的工况模拟验证全流程：在研发实验室中，可搭配力传感器、位移传感器、高速相机，采集手爪在夹持不同测试对象时的接触力分布、夹持形变、响应时间等核心参数，为手爪的结构优化、控制算法迭代提供实测数据支撑；在生产校验环节，可作为标准测试样件，快速排查手爪装配过程中出现的夹持力不均、对中偏差、接触打滑等装配缺陷；在工业现场部署前，可通过更换不同接触材质的模块，模拟现场实际工件的夹持特性，提前调试手爪的夹持力参数、开合行程，减少现场调试的试错成本。

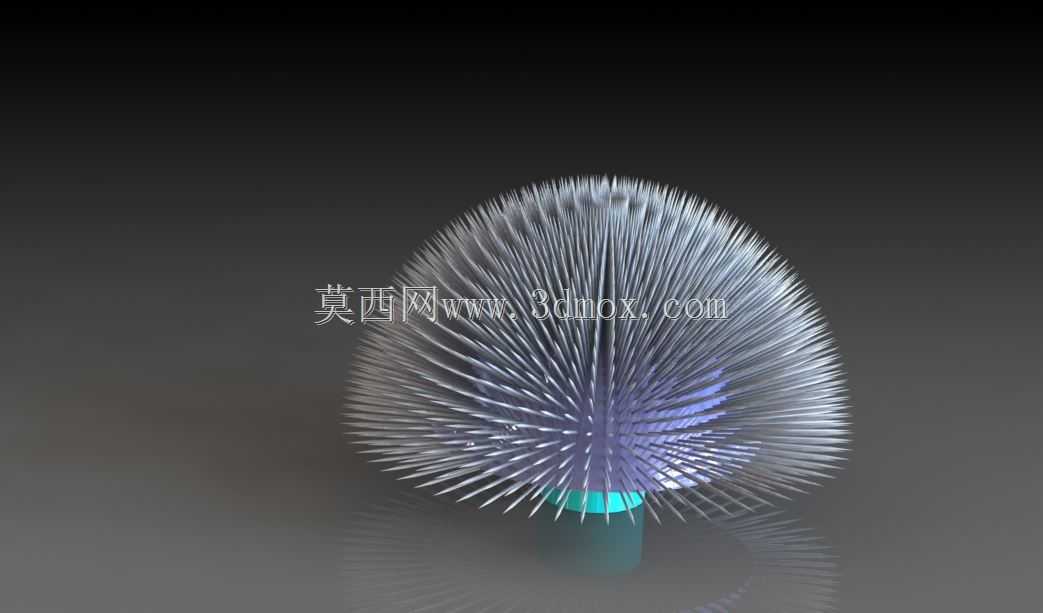

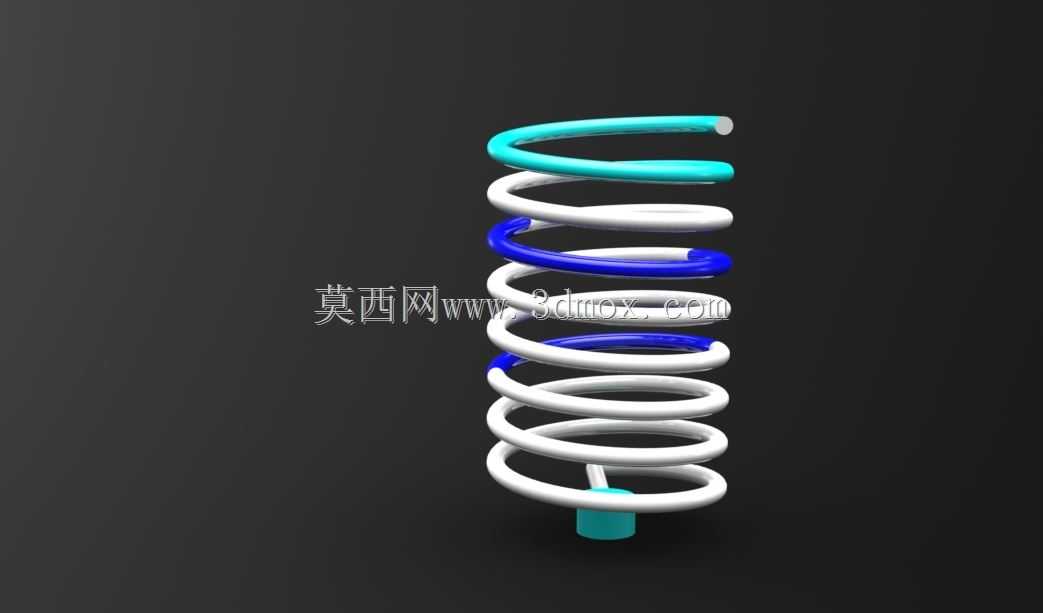

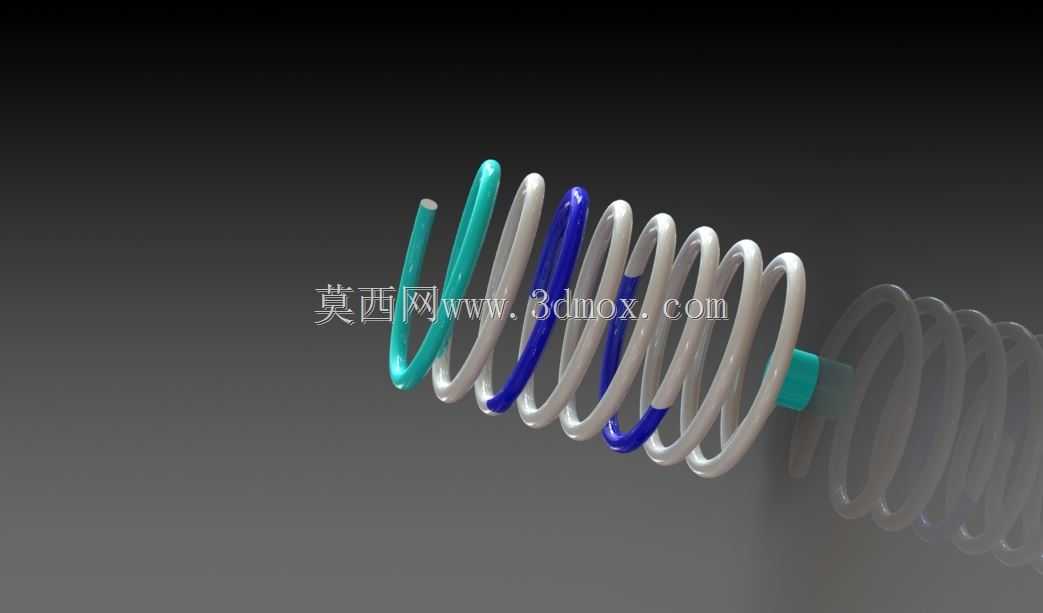

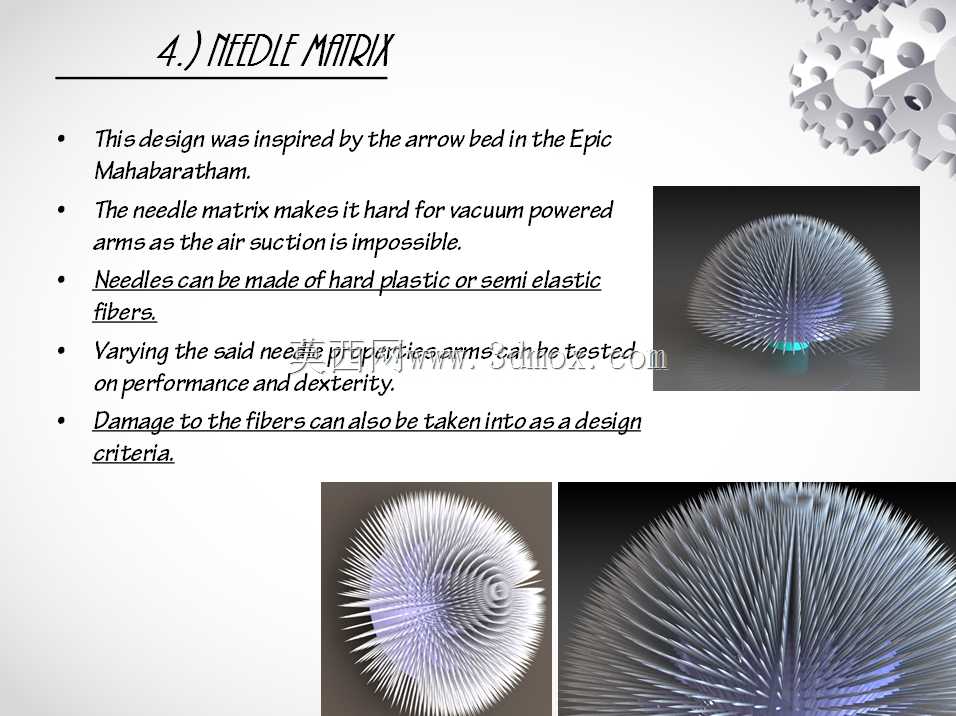

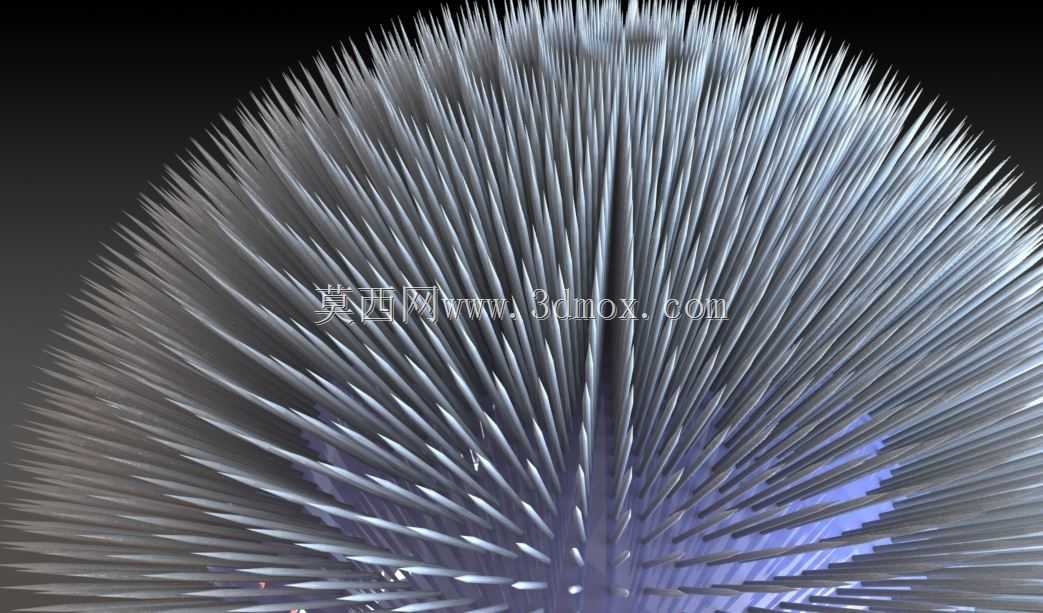

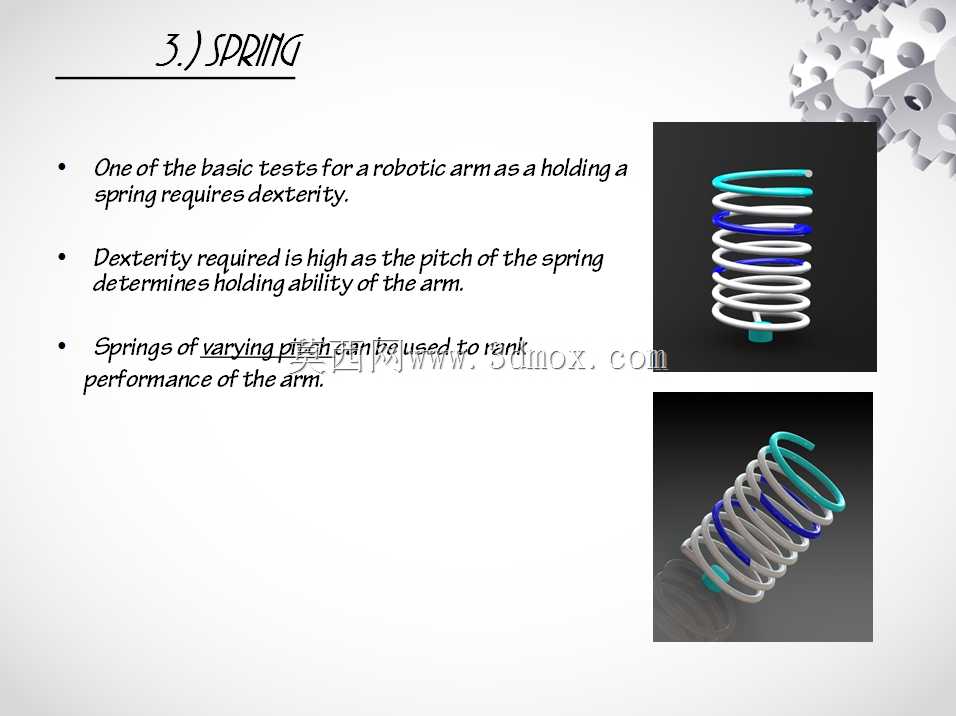

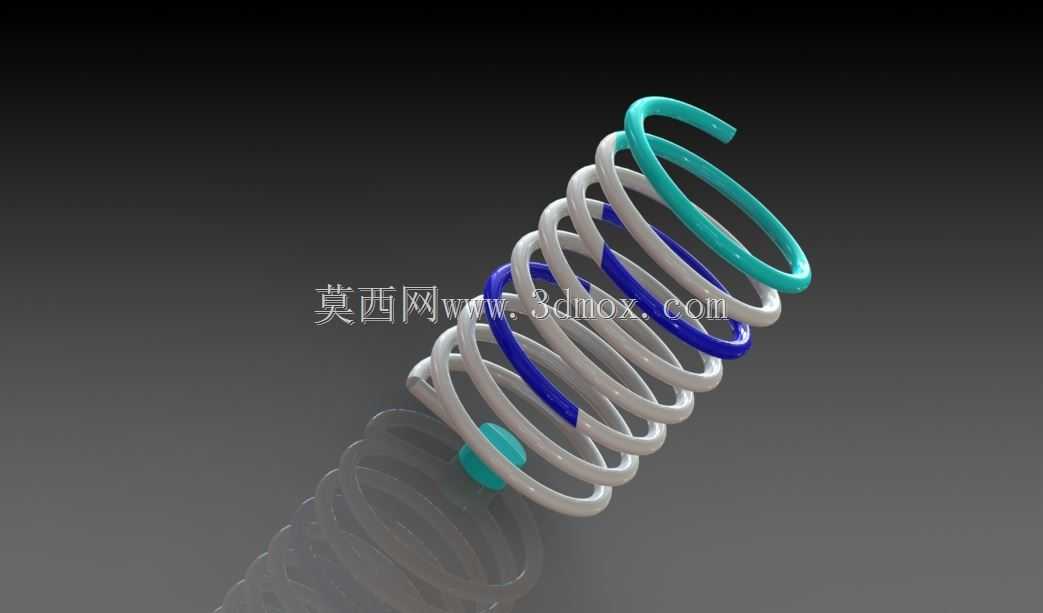

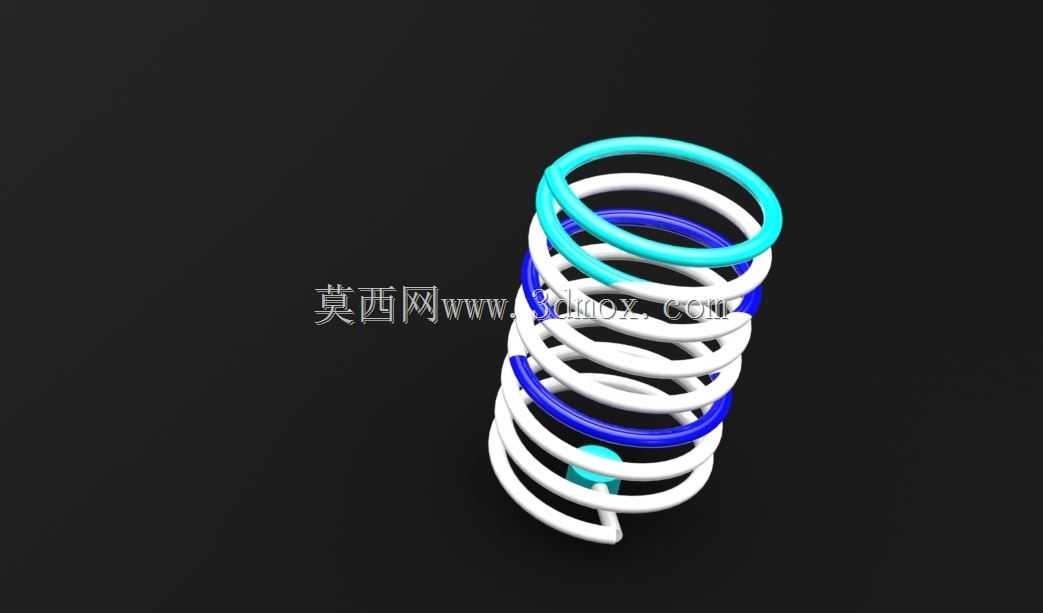

　　结构细节上，所有测试工位的接触边缘均做了R1以上的圆角处理，避免测试过程中尖锐棱边对手爪指尖造成意外划伤；螺旋弹簧测试工位的弹簧刚度可根据测试需求更换不同线径的弹簧，覆盖0.5N/mm到5N/mm的刚度区间，适配不同负载等级手爪的测试需求；柔性刷毛工位的刷毛采用可拆卸式设计，可更换不同硬度、不同长度的刷毛，模拟织物、泡沫、薄皮类易损工件的夹持场景；球面工位的表面可粘贴不同摩擦系数的贴片，模拟玻璃、金属、塑料、橡胶等不同材质工件的表面接触特性。整套结构没有冗余的装饰性设计，所有特征均服务于测试功能需求，运动部件无卡顿、无虚位，长期重复测试的结构稳定性可靠，可满足上万次重复夹持测试的使用要求。
