仿人步态双足步行机构机械结构设计

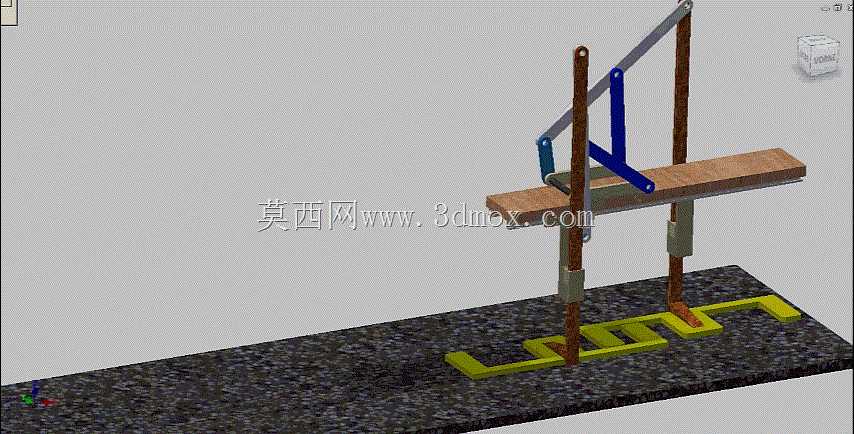

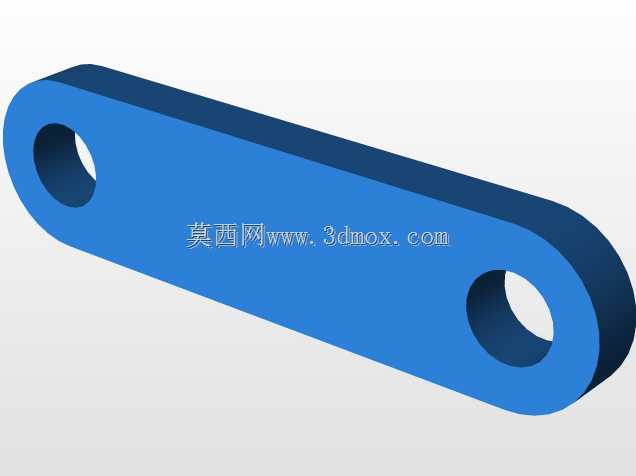

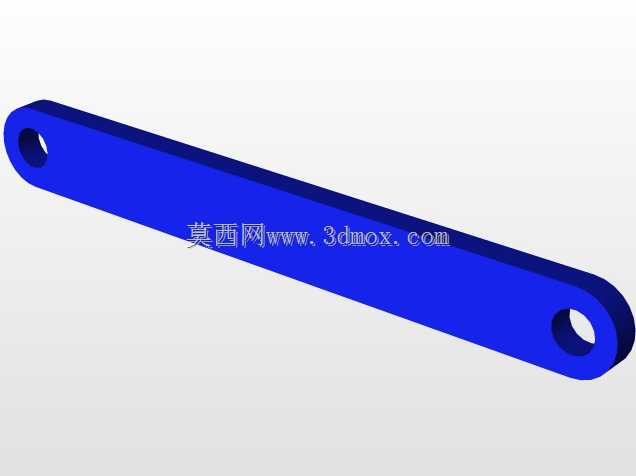

　　这套步行机构的核心设计目标，是通过纯连杆组合实现近似水平的步态输出，解决传统步行机构行走过程中垂直方向起伏过大、重心波动明显的问题，可作为小型双足行走设备的核心传动单元，适配教学演示教具、小型巡检行走载体、仿生娱乐机器人等多种应用场景。从结构组成来看，整套机构以底部的安装基板作为承载基准，基板上开设的定位槽用于固定两根垂直导向立柱，立柱作为整个行走机构的竖向支撑与运动导向部件，表面做光滑处理以降低滑动摩擦阻力，立柱上配套的滑动轴套与横向承载板连接，承载板作为上部传动组件与负载的安装载体，可沿立柱做上下方向的小幅滑动。传动部分采用多组铰接连杆组合，主动连杆与驱动端连接后，通过中间蓝色的传动摇臂将旋转运动转化为两组支腿的交替迈步动作，

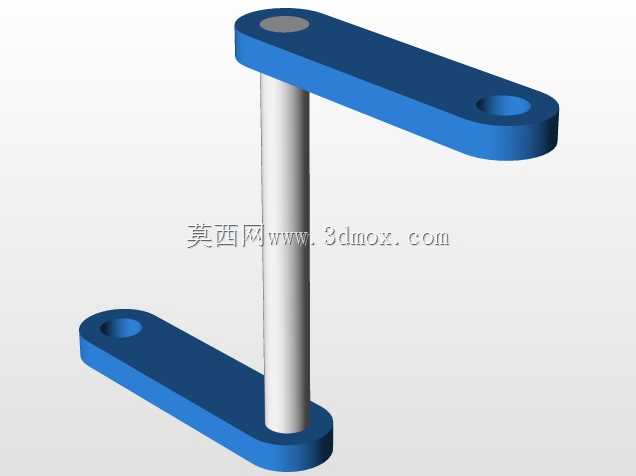

　　连杆铰接处均采用销轴配合耐磨衬套的连接方式，既保证转动灵活性，又能控制铰接间隙，避免运动过程中出现卡滞或虚位。支腿底部设计有仿脚型的接触件，接触件的轮廓与迈步轨迹匹配，在支腿落地时可完全贴合支撑面，减少接触冲击。设计过程中，首先通过运动学仿真对连杆长度、铰接点位置进行反复迭代调整，初始方案中支腿迈步时的垂直起伏量超过12mm，重心波动过大易导致行走失稳，通过调整摇臂的铰接孔位、优化连杆的长度比例，最终将行走过程中的垂直方向位移控制在2mm以内，实现近乎水平的运动轨迹，虽然水平方向的运动速度存在周期性波动，但对于低速行走的应用场景而言，该速度波动不会影响正常使用，反而能通过连杆的运动特性自然实现迈步时的抬腿、落地动作逻辑，

　　无需额外添加复杂的控制程序。安装边界方面，整套机构的横向宽度可根据负载需求调整连杆长度实现适配，垂直方向的高度由导向立柱的长度决定，底部安装基板预留有标准的螺栓安装孔位，可直接固定在各类实验台架或设备底盘上，驱动端仅需连接单路旋转动力输入，即可带动整套机构完成连续的行走动作，无需多电机协同控制，大幅降低了配套控制系统的复杂度。在实际使用场景中，这套机构可直接应用于高校机械原理课程的教学演示，直观展示连杆机构的运动转换原理与步态实现逻辑，也可作为小型仿生行走玩具的核心传动结构，替换传统的轮式行走结构提升趣味性，针对特殊工况下的低速巡检需求，还可在承载板上加装检测传感器组件，利用其行走过程中重心平稳的特性，保证检测数据的稳定性。

　　结构设计上充分考虑了加工与装配的便利性，所有连杆件均采用平板式结构，可通过常规的板材切割、钻孔工艺完成加工，无需复杂的曲面加工工序，铰接销轴采用标准件，降低整体的制造成本与装配难度，滑动轴套采用自润滑材质，日常使用过程中无需频繁加注润滑油，减少维护工作量。整套机构的运动逻辑完全通过机械结构实现，不依赖复杂的电控算法即可完成稳定的步态输出，对于入门级的仿生行走设备开发而言，能够大幅缩短研发周期，降低技术门槛，同时其平稳的运动特性也能为后续加装各类功能组件提供稳定的承载平台。
