带螺旋加强筋的透明圆柱收纳容器结构设计

　　日常生产与流通场景里，这类带螺旋加强结构的圆柱薄壁容器应用覆盖范围极广，小到零售端的零散文具收纳、食品分装，大到工业产线的轻型零部件中转、线束收纳，都能见到这类结构的变体。不同于常规光滑壁面的纸筒或塑料筒，周身连续的螺旋凸起结构并非装饰性设计，而是针对薄壁圆柱容器的受力缺陷做的针对性优化——纯光滑壁面的薄壁圆筒在承受径向挤压力时，很容易出现局部失稳凹陷，尤其是采用纸质、薄PET这类低刚度材料制作时，空筒堆叠或者侧放受压的变形率一直是行业内的痛点。

　　从结构设计逻辑来看，连续螺旋筋的排布相当于在筒身外壁均匀布置了一圈连续的环形加强肋，只不过螺旋走向的肋条相比独立分段的环形肋，在材料用量相同的前提下，能同时提升径向抗挤压能力与轴向的抗弯折能力。做过薄壁容器结构验证的工程师都清楚，独立环形肋在肋条衔接位置容易出现应力集中，当容器受到斜向冲击力时，应力会沿着肋条断面向筒身基材传递，反而容易在肋根位置出现折痕；而连续螺旋结构的筋条是整体连续成型的，不管是卷制工艺的纸筒还是吹塑/注塑工艺的透明塑料筒，筋条本身的成型连续性更好，应力可以沿着螺旋走向均匀分散，不会出现局部应力集中的断点。

　　设计这类容器时，首先要确认的是筒身的内径边界，这个尺寸直接决定了容器的适配场景——如果是用于工业场景收纳标准件，内径需要匹配对应规格零件的最大外轮廓，预留0.5-1mm的取放间隙，避免零件卡滞；如果是用于民用零售场景的包装，内径则要匹配内装物的最小包装单元尺寸，同时控制筒壁与内装物的间隙在2mm以内，避免运输过程中内装物晃动磕碰。筒身的高度尺寸则需要结合堆叠需求确定，当多个空筒嵌套收纳时，螺旋筋的导程要和筒壁的锥度匹配，保证嵌套时相邻筒身的筋条可以互相贴合导向，不会出现卡滞，同时嵌套后的外露高度要控制在单筒高度的15%左右，兼顾收纳空间利用率与取放便利性。

　　螺旋筋的截面尺寸设计需要结合基材厚度调整，以常用的300g白卡纸卷制纸筒为例，筋条的凸起高度控制在1.2-1.5mm、筋条宽度控制在2mm左右时，性价比最高——如果筋条凸起过高，卷制过程中纸材的拉伸变形量过大，容易出现纤维断裂导致的筋条破损；如果凸起高度过低，加强效果会打折扣，径向承压能力和光滑壁面筒身差距不大。筋条的螺旋升角一般控制在5-8度区间，这个角度下，筋条既可以起到均匀加强的作用，卷制或成型时的材料走料阻力也最小，不会因为升角过大导致成型过程中基材偏移。

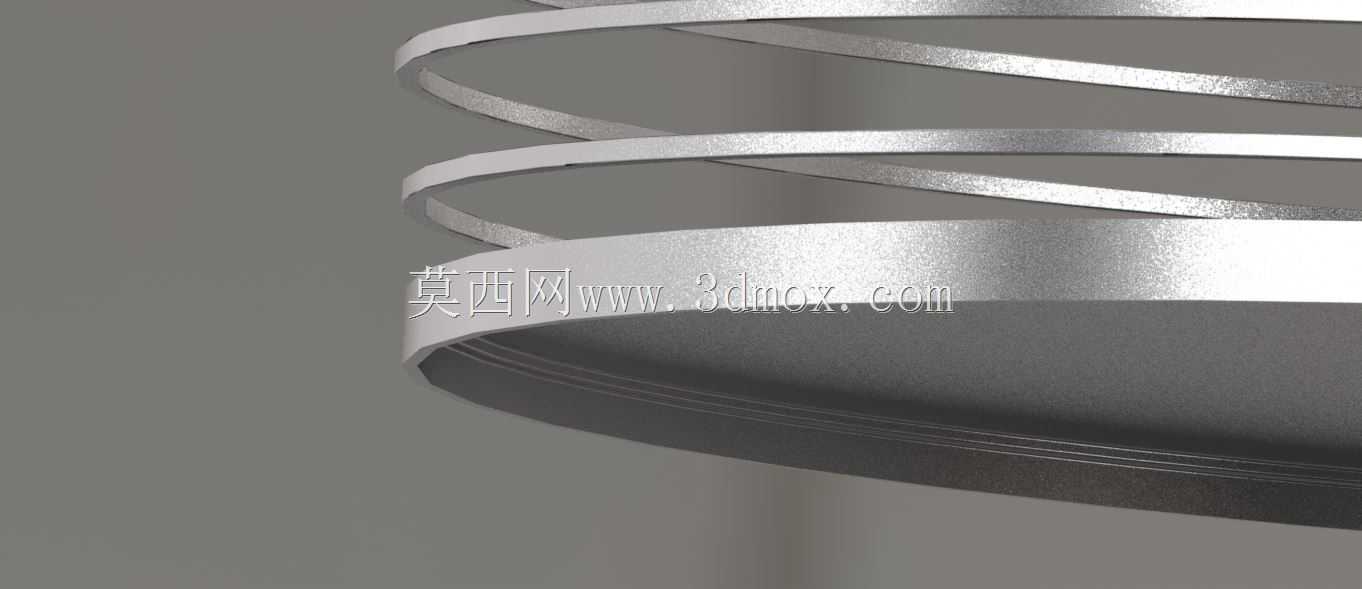

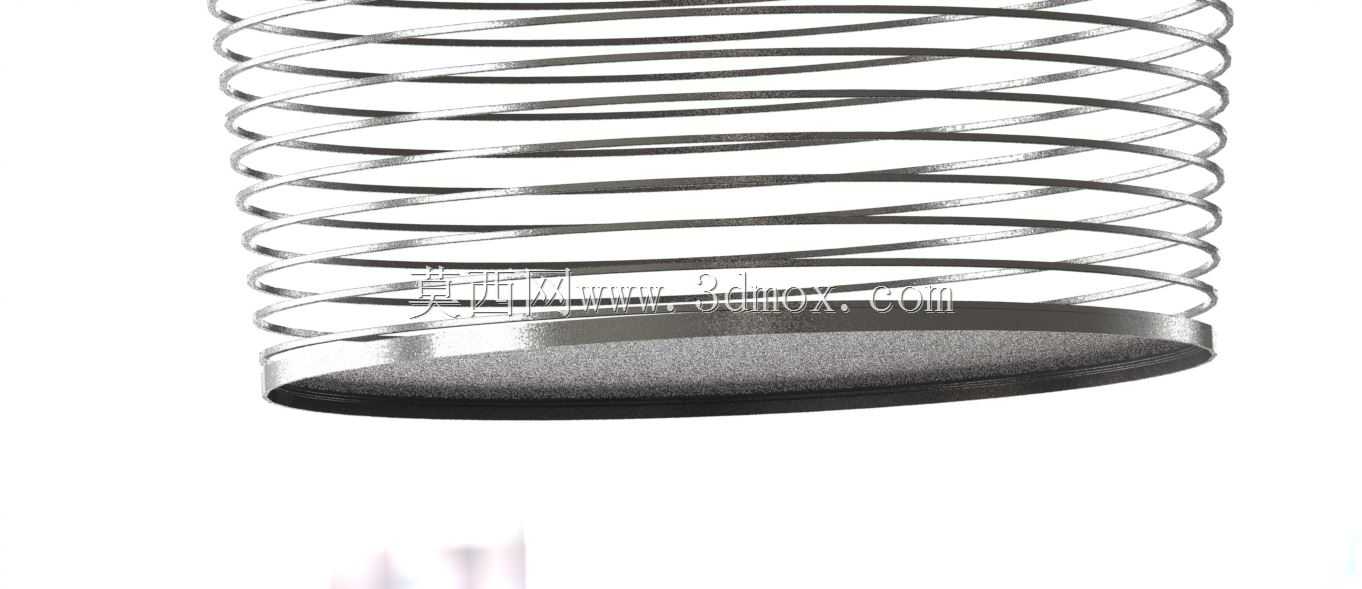

　　筒底的连接结构也是设计中不能忽略的部分，这类圆柱容器的筒底一般采用内嵌式压合结构，筒身下端预留10mm左右的折边，将冲压好的圆形底盖嵌入后折边压合固定，螺旋筋在靠近筒底15mm的位置会逐渐过渡消失，避免筋条干涉折边的压合平整度。如果是用于盛放有一定重量的物料，筒底还可以增加一圈环形的压筋，提升筒底的承重能力，避免盛放重物后筒底出现鼓包脱落。筒口位置则需要做卷边处理，卷边的圆弧半径控制在3mm左右，既可以避免薄壁切口划手，也能提升筒口的结构刚度，当配套筒盖使用时，卷边结构还可以作为筒盖的卡扣定位面，保证筒盖和筒身的配合紧密性。

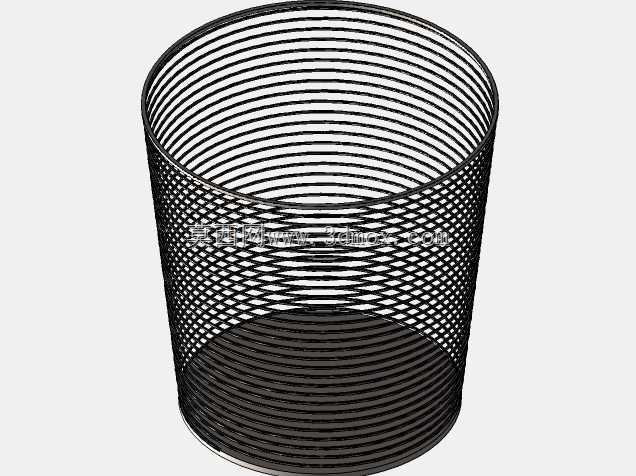

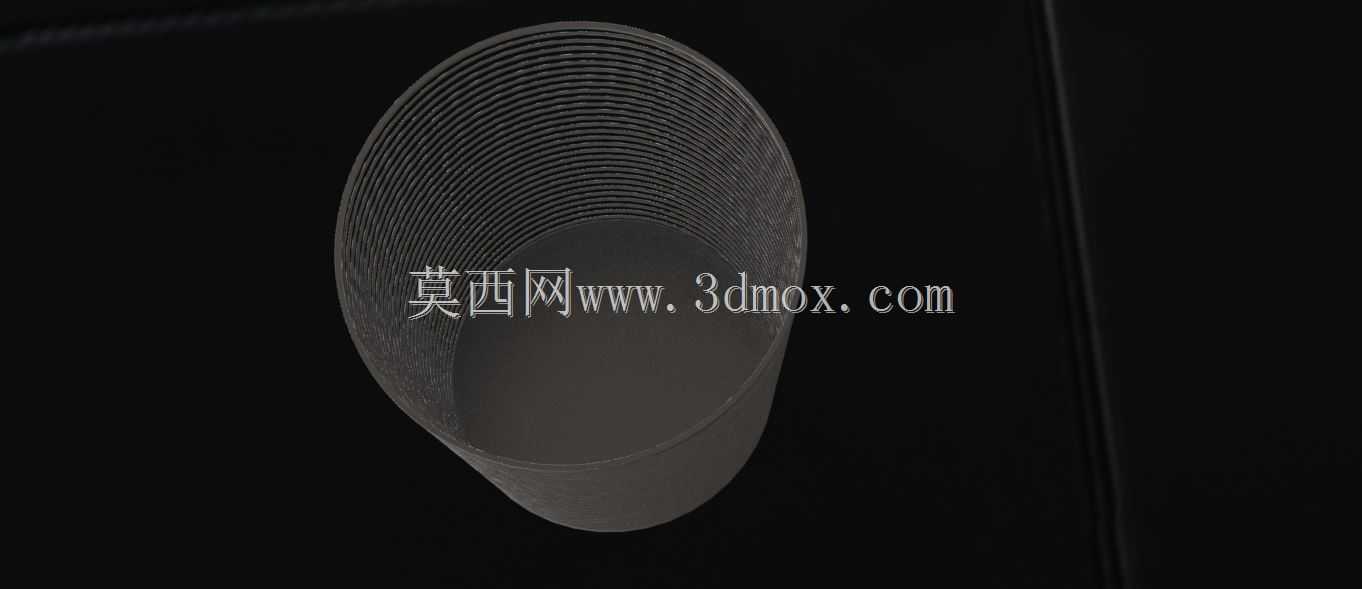

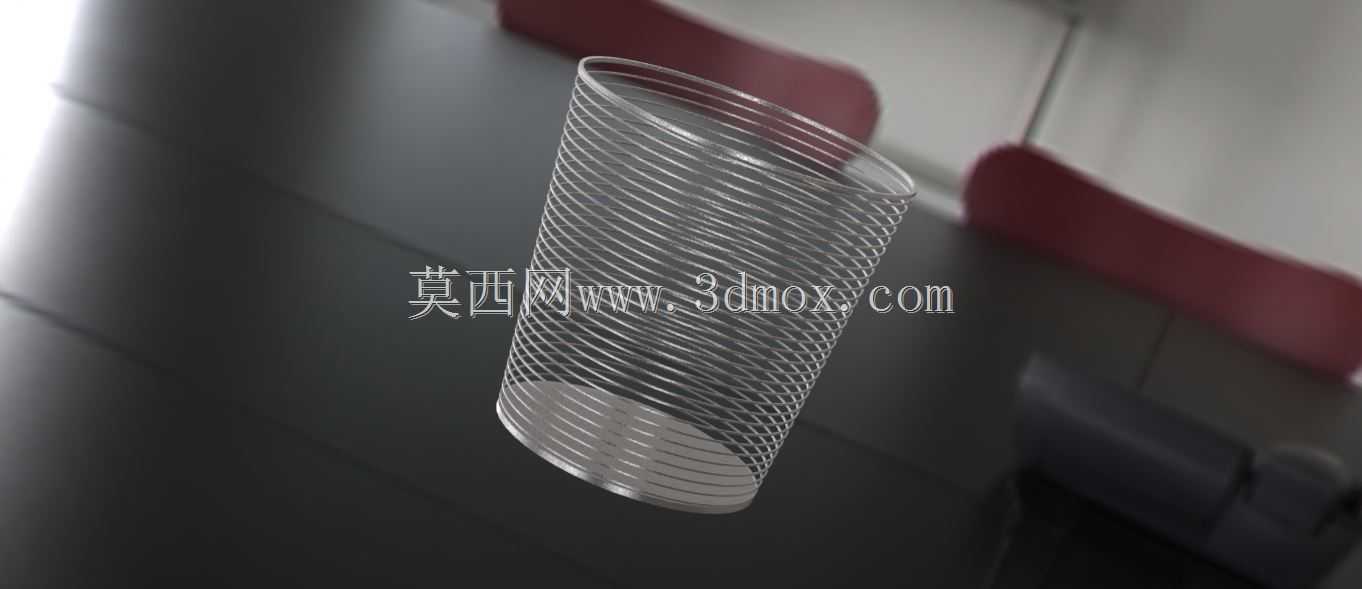

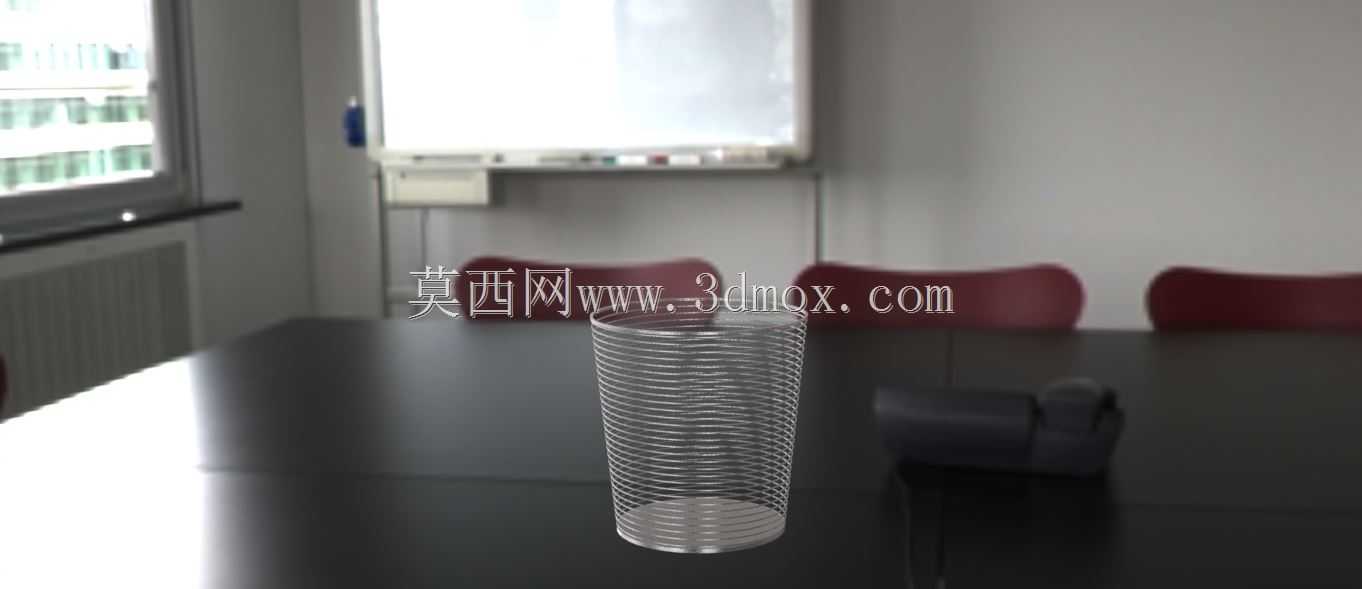

　　实际应用中，这类带螺旋筋的圆柱容器相比光滑壁面容器，空筒的侧放承压能力可以提升40%以上，轴向堆叠的承重能力也能提升25%左右，而且因为螺旋筋的存在，容器外壁的摩擦力更大，人工取放时不容易打滑，产线上的自动化上料机构也可以通过识别螺旋筋的特征做定位，相比光滑壁面容器的视觉定位成功率更高。在做三维建模过程中，螺旋筋的特征可以通过螺旋线扫描生成，需要注意螺旋线的首尾要做平滑过渡，避免在筒身两端出现特征断点，同时要做壁厚的均匀性检查，保证筋条位置和筒壁位置的基材厚度偏差不超过0.1mm，避免后续成型过程中出现厚薄不均导致的变形问题。针对透明材质的容器，建模时还要注意筋条的表面粗糙度设置，螺旋筋的侧面如果做镜面处理，光线照射时会形成连续的反光带，提升产品的外观质感，同时不会影响筒身内部的可视性，方便使用者从外部直接观察内部盛放物品的余量。
