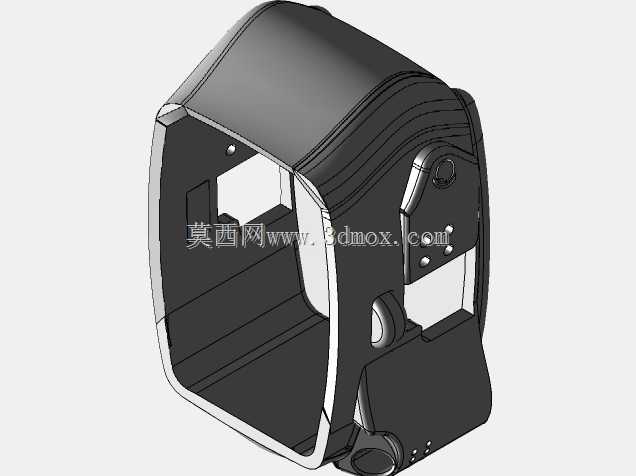

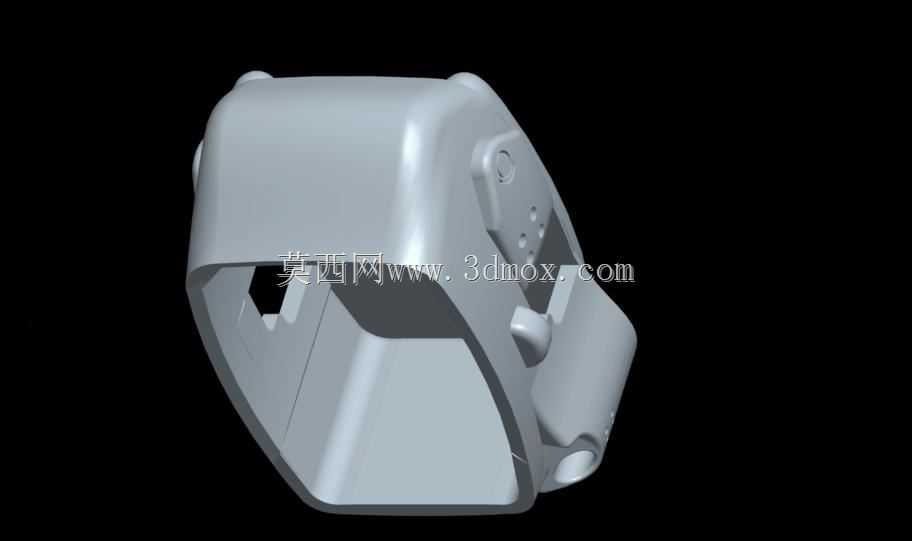

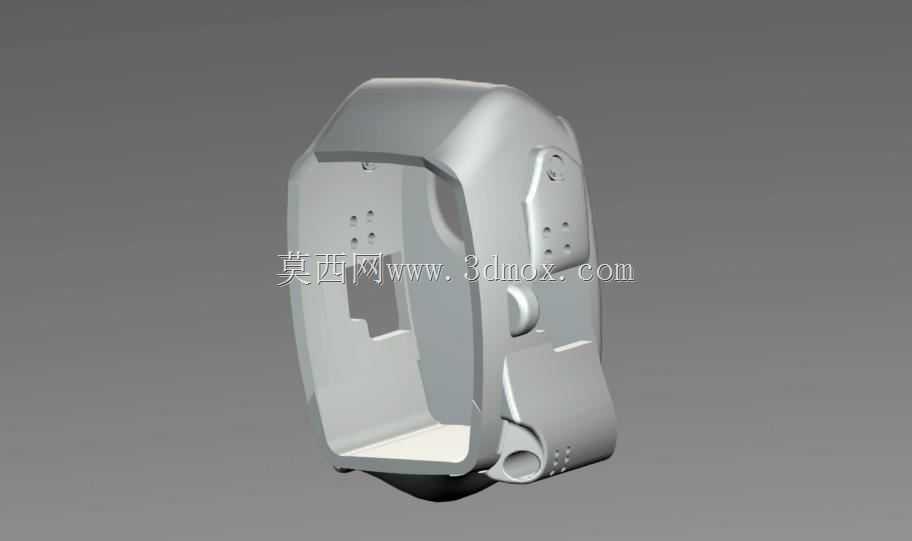

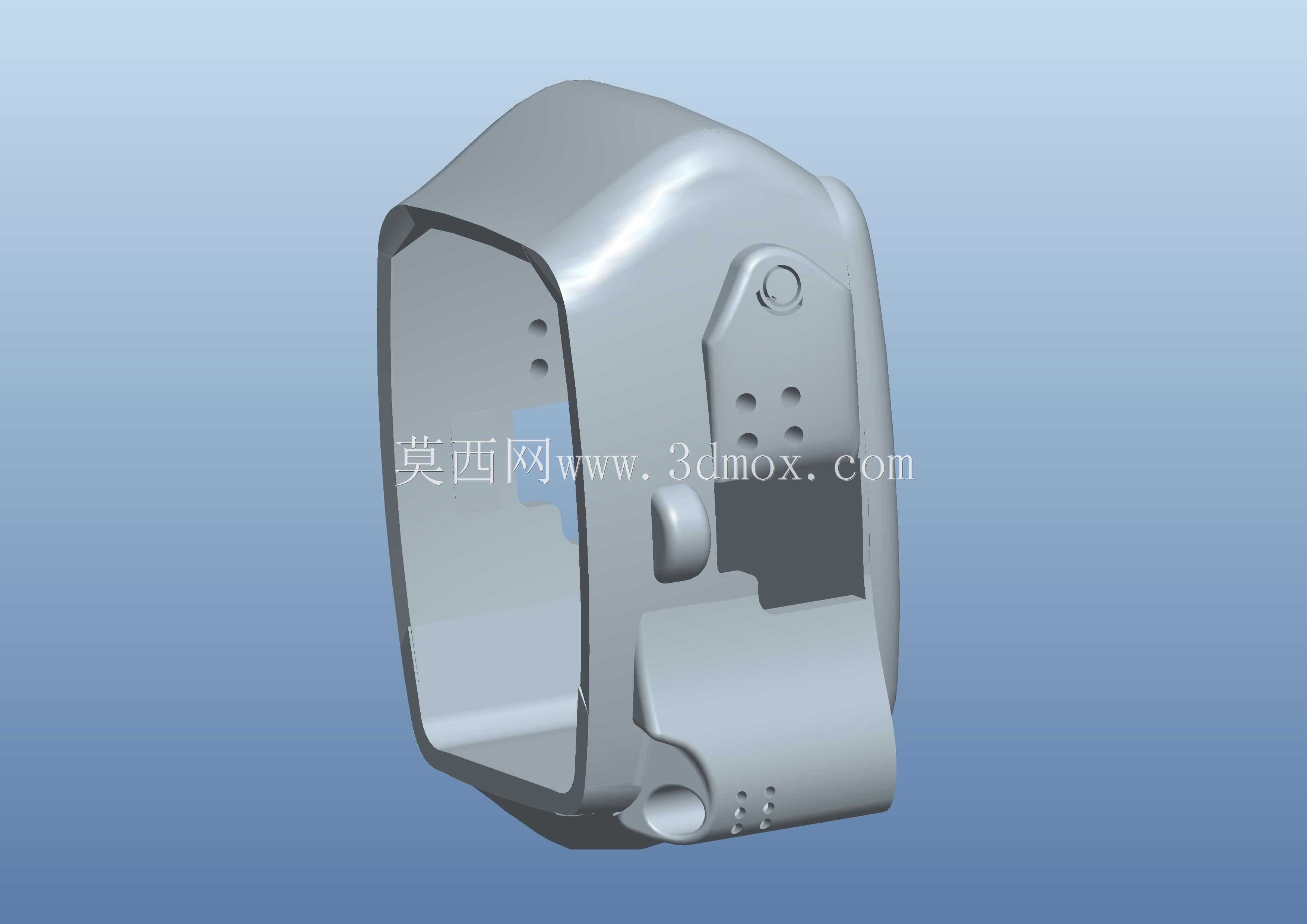

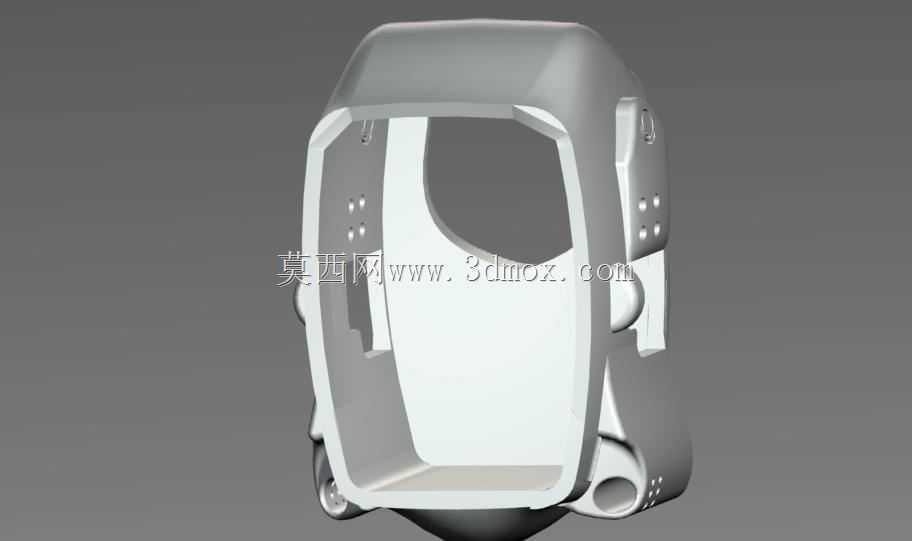

摩托车引擎侧置防护保持架结构设计

　　做这个构件的时候最先考虑的是骑乘场景里的实际磕碰工况，毕竟日常通勤、非铺装路面骑行时，发动机侧部最容易被飞石击打、倒车剐蹭，甚至低速摔车时直接承受地面冲击，要是没有防护结构，引擎壳体的散热鳍片、侧置的传感器接线、机油观察窗这些脆弱部位很容易受损，轻则刮花散热面影响导热效率，重则磕裂壳体造成机油渗漏，直接抛锚在路上。

　　一开始画草图的时候先卡了安装边界，首先要避开引擎本体的散热风道，不能把散热片的迎风面挡死，不然长时间低挡位爬坡的时候，缸头热量散不出去，很容易触发热衰。所以整个架体的内轮廓和引擎壳体之间留了8mm的均匀间隙，既不会因为震动产生摩擦异响，也能让冷却气流顺着间隙流过引擎侧表面，不会形成气流死区。安装点位直接借用了引擎原厂的缸头螺栓孔位，没有额外在车架上打孔，三个固定点呈三角形分布，两个在缸头上部的安装凸台，一个在变速箱侧部的预留孔位，每个固定点都做了沉台结构，配套的橡胶减震垫可以嵌在沉台里，过滤发动机运转时的高频震动，避免架体和金属螺栓硬连接产生共振，长时间使用后出现固定点开裂的问题。

　　外形上顺着引擎本身的流线做了弧面过渡，没有突出的尖锐棱角，一方面是倒车的时候弧面可以顺着地面滑出去，不会像直角结构那样直接磕在地面上把冲击力全部传到引擎安装点，另一方面也能和整车的线条匹配，不会显得突兀。架体侧面预留了三个方形的开孔，正好对应引擎侧部的机油加注口、机油标尺和传感器接线插头，日常保养的时候不用拆整个架体，直接伸手就能操作，省了很多维护的麻烦。下部做了一个内收的翻边结构，刚好托在引擎油底壳的侧上方，要是遇到路面凸起的石块刮蹭，翻边会先接触障碍物，把冲击力分散到整个架体上，不会直接磕到油底壳。

　　壁厚设计的时候做了差异化处理，安装点位周围的壁厚做到了4mm，通过放射状的加强筋把受力传导到整个架体，而中间大面积的防护面壁厚控制在2.5mm，既保证了整体的抗冲击强度，又不会额外增加太多簧下质量，毕竟摩托车的侧部重量太大会影响转向手感。架体边缘全部做了R3的圆角处理，没有锋利的毛边，安装的时候不会划手，也不会在摔车的时候剐蹭到骑行服或者腿部。

　　考虑到日常使用中的泥水侵蚀，整个架体的内表面做了微倾斜的导水斜面，洗车或者雨天骑行溅进去的水会顺着斜面从下部的预留排水孔流出去，不会在架体和引擎之间积水造成泥垢堆积，时间长了腐蚀引擎表面的漆面。侧面的凸台结构是预留的改装点位，后期用户可以加装防摔棒、侧边护杠或者辅助灯支架，不用再在架体上额外打孔，直接用预留的孔位就能固定，适配不同用户的改装需求。

　　建模的时候反复核对了和周边部件的间隙，包括转向打满的时候会不会碰到车把的平衡端子，后减震压缩到极限行程的时候会不会和架体后部干涉，甚至侧撑打起来的时候有没有足够的空间，不会出现撑侧撑的时候架体先顶到地面的情况。整个结构没有复杂的倒扣，要是做量产的话，不管是铝合金压铸还是ABS注塑都能顺利脱模，不需要太复杂的模具结构，后期量产的成本也能控制在合理区间。
