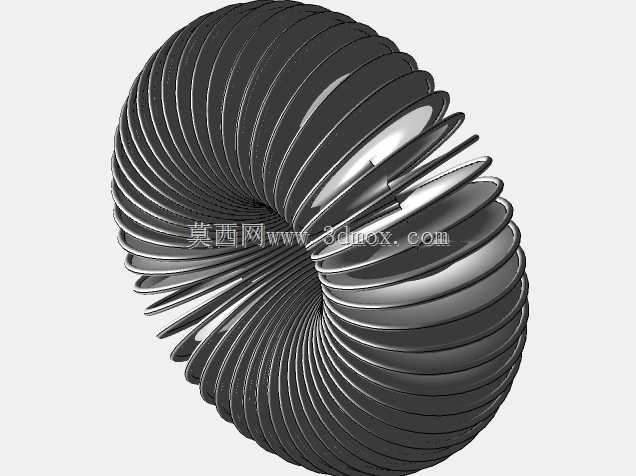

通用机械设备配套圆形螺旋弹簧结构

　　在各类工业设备的结构设计中，弹性缓冲与复位功能的实现，往往离不开这类圆形截面螺旋弹簧的应用。从冲压设备的卸料机构复位，到自动化产线的振动缓冲结构，再到通用阀门的启闭复位组件、输送设备的张紧调节单元，这类弹簧的适配场景覆盖了机械设计领域的大量常规需求，是结构设计人员选型建模时接触频率极高的基础零件。

　　设计这类弹簧时，首先要结合安装空间的边界约束确定中径参数，弹簧的外径不能超出安装腔的内壁直径，内径要保证能顺利套入配套的导向轴或者定位杆，避免工作过程中出现卡滞、偏磨的问题。有效圈数的设定需要匹配工作行程下的刚度需求，支撑圈的数量则要根据端部的安装形式确定，通常两端各设置一圈磨平的支撑圈，保证弹簧受压时端面能和安装座完全贴合，不会出现受力倾斜导致的侧向分力，影响整套机构的运行稳定性。

　　从实际使用的工况来看，这类圆形弹簧的线径选择直接决定了承载能力，线径越粗，相同变形量下能提供的回弹力越大，但对应的疲劳寿命会随应力幅值的变化出现波动，设计时需要结合载荷的循环次数校核剪切应力，避免长期交变载荷下出现断裂失效。弹簧的节距参数要兼顾刚度和并圈行程，常规工况下节距设置为线径的1.5到2倍区间，保证最大压缩量时不会出现并圈碰磨，同时预留足够的缓冲行程，避免刚性冲击损伤配套的结构件。

　　建模过程中，螺旋扫掠路径的生成要严格匹配节距、中径、有效圈数的参数，端部的支撑圈需要做并圈处理，磨平端面的角度要和安装基准面完全平行，保证装配后弹簧的轴线和受力方向完全重合。很多新手建模时容易忽略支撑圈的过渡处理，导致生成的模型端部出现尖锐棱边，不仅和实际加工的零件形态不符，后续做装配干涉检查时也会出现误判，影响整体设计的校验效率。

　　在不同的应用场景下，这类弹簧的表面处理要求也有区别，普通室内工况的设备可以采用发黑处理满足基础防锈需求，户外或者潮湿工况下使用的弹簧则需要做镀锌或者喷塑处理，部分有耐腐蚀要求的化工设备配套弹簧，还要选用对应的不锈钢材质，建模时不需要额外表现涂层细节，但结构尺寸要预留出表面处理的厚度余量，避免装配时出现尺寸超差。

　　安装这类弹簧时，两端的定位结构要做同轴度校验，导向轴和安装孔的配合公差要控制在合理区间，既不能过紧导致弹簧伸缩时出现摩擦卡滞，也不能间隙过大导致弹簧受压时出现弯折失稳。部分需要预紧安装的场景，还要计算预压量对应的初始弹力，保证机构在初始位置就能获得足够的张紧力或者复位力，避免设备启动瞬间出现空行程冲击。

　　从结构特性来看，圆形截面的弹簧丝相比矩形截面的弹簧，加工难度更低，应力分布更均匀，在常规的缓冲、复位、储能场景下性价比更高，也是目前工业领域应用最广泛的弹簧结构形式。设计人员在选型建模时，不需要每次都从零开始绘制螺旋路径，基于标准参数生成的通用模型，可以根据不同的安装需求调整线径、中径、圈数参数，快速适配不同的设备结构，大幅提升设计效率。
