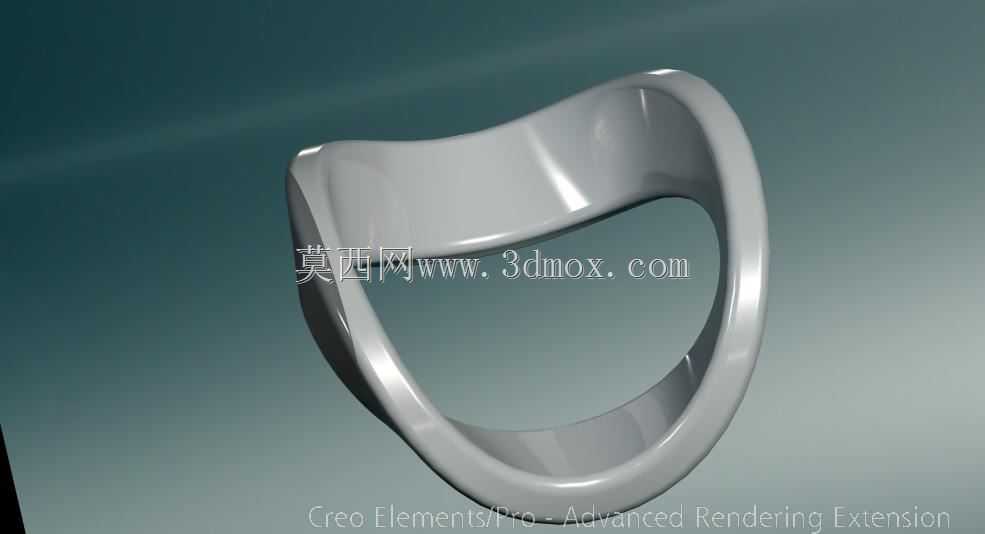

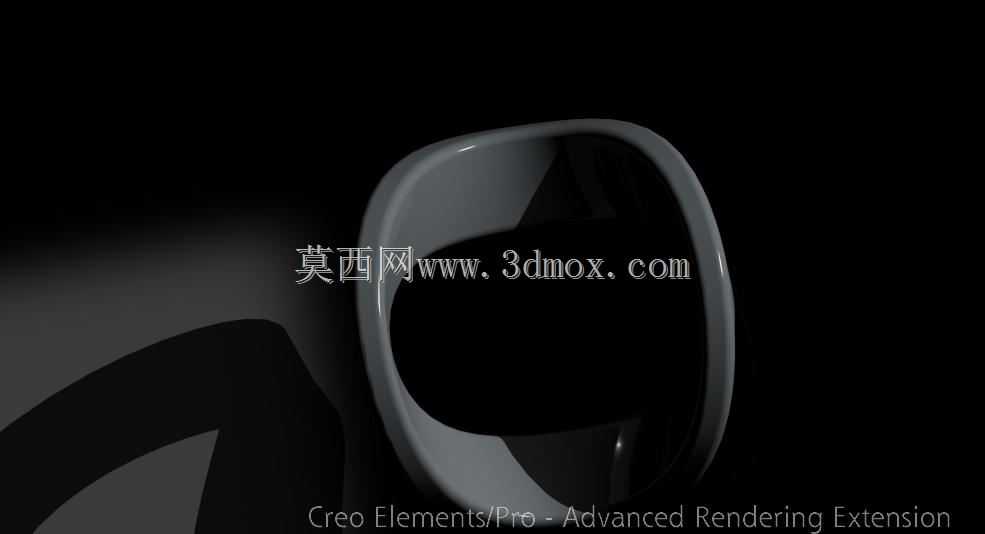

汽车外后视镜壳体曲面结构设计

　　在整车外饰件的开发流程里，外后视镜属于兼顾法规视野要求、空气动力学性能与外观协调性的关键部件，这个壳体模型的曲面构建完全围绕量产装车的实际需求展开，没有多余的装饰性结构。日常道路行驶场景中，后视镜壳体首先要为内部的镜片调节机构、加热模块、转向提示灯带预留足够的安装腔体，同时还要在车辆高速行进时引导气流走向，降低镜壳与车门A柱区域交汇位置的风噪，避免气流在镜片表面形成紊流干扰驾驶员后方视野。做结构设计的时候，首先要卡准整车安装点的边界坐标，镜壳与车门侧的安装基座配合间隙要控制在均匀的1.2mm公差范围内，既不能因为间隙过小出现装配干涉，也不能因为间隙过大导致行车过程中出现风切异响。镜壳的外曲面采用连续G2曲率过渡，

　　从靠近车门的根部到镜壳最外端的轮廓，曲率变化完全贴合整车侧面的型面走向，不会出现突兀的折角破坏整车外观的整体性。考虑到日常使用中的剐蹭风险，镜壳边缘做了3mm的圆角过渡，没有尖锐的棱边，既可以降低低速剐蹭时对行人的碰撞伤害，也能减少洗车、日常擦拭过程中划伤手部的概率。镜壳的内圈轮廓要完全覆盖镜片的调节行程范围，当镜片在电动调节机构驱动下达到最大上下、左右倾角时，镜片边缘不能与壳体内壁发生剐蹭，同时内圈的遮光唇边要遮挡侧面直射的阳光，避免阳光在镜片内侧形成反光影响驾驶视线。在安装结构的设计上，镜壳背部预留了与镜座连接的卡扣安装位，卡扣的位置分布按照受力均衡的原则排布，三个主卡扣分别位于镜壳上部、下部和靠近车尾的侧方，

　　装配时只需要对准基座的卡扣孔位按压到位即可完成固定，不需要额外的紧固件，后期维修更换时可以直接徒手拆卸，不会损伤周边的车漆和饰件。针对不同配置车型的需求，镜壳下部预留了侧视摄像头的安装开孔位，不需要重新开模就可以适配带全景影像功能的车型，开孔周边做了2mm的凸台结构，摄像头安装后可以与壳体表面保持齐平，不会因为突出的结构增加额外的风阻。镜壳的壁厚设计保持均匀的2.5mm，采用改性PP材料注塑成型时不会出现缩痕、翘曲等成型缺陷，壳体表面的喷涂附着面做了细微的咬花处理，提升漆面的附着力，长期户外暴晒、雨淋环境下不会出现漆面脱落、变色的问题。在实际的道路验证环节，这个结构的镜壳在120km/h时速下不会出现明显的抖动，镜片反射的后方视野保持清晰，气流顺着镜壳曲面流向车身后方，不会在侧窗位置形成明显的涡流带，雨天行驶时镜壳上的导水棱可以将雨水顺着壳体边缘导向下方，减少雨水在镜片表面的附着量，保证雨天驾驶时的后方视野清晰度。
