1500VA开放式控制变压器整机结构

　　该模型呈现的是一台额定容量1500VA的开放式控制变压器整机结构，主体由叠片式铁芯、浸漆绕组线圈、上下夹件、侧向安装支架、底部承托导轨以及端部接线区域组成，整体采用工业控制设备常用的裸露式装配形态，没有额外封闭外壳，便于在柜内安装后依靠电气柜自身防护等级满足使用环境要求。

　　从实际应用场景看，这类变压器主要布置在机床控制柜、自动化生产线电控柜、成套配电控制箱和工业设备内部，用于把一次侧较高的交流输入电压转换为控制回路所需的低压交流电源，给接触器线圈、继电器、指示灯、小型控制模块或局部照明回路供电。与小型印刷板焊接式电源不同，1500VA等级的控制变压器能够承载多个执行元件同时动作时产生的短时冲击电流，在电机启动、阀门吸合、继电器群动作等工况下保持二次侧电压相对稳定，因此在传统机械设备和非标自动化设备中仍然具有明确的使用价值。

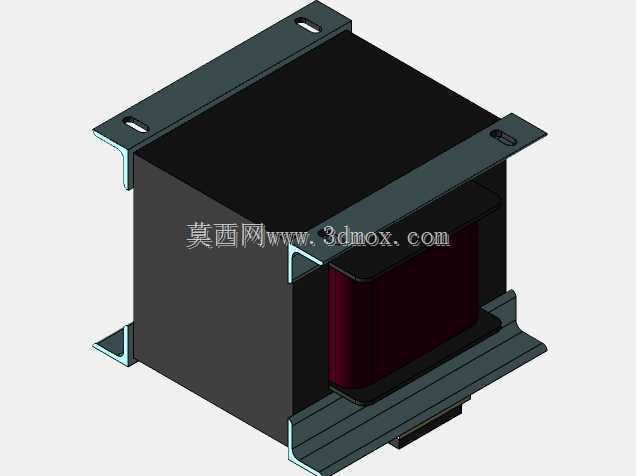

　　结构设计上，模型中部为方形铁芯与绕组组合体，深色主体对应铁芯及绝缘封装区域，前侧露出的暗红色部分为绕组线圈端部。线圈经过绕制、绝缘包扎和浸漆处理后，与铁芯形成刚性整体，既能降低运行振动，也能提高层间绝缘可靠性。铁芯采用叠片压紧思路，通过夹件和支架把硅钢片束约束在固定位置，减少工频励磁下的松动和噪声。对于工程建模而言，铁芯外轮廓、线圈包络、绝缘层边界和金属夹件之间需要保留合理间隙，不能只按单一实体块处理，否则在出工程图或进行干涉检查时容易遗漏装配关系。

　　安装结构是该模型比较有代表性的部分。顶部两侧伸出带长圆孔的折弯支架，底部设置带折边的承托导轨，支架孔位采用长圆形式，便于在柜内安装时吸收孔距误差和装配公差。实际选型布置时，需要同时关注变压器本体宽度、深度、高度以及支架外扩后的总占位尺寸；顶部安装面与柜内安装梁之间应保证贴合，紧固件穿过长圆孔后留有微调余量，底部导轨则承担承重和限位作用。由于变压器工作时存在发热，周围不应紧贴线槽、断路器或敏感电子元件，柜体设计时应在其周边预留散热和接线空间，二次侧接线端附近还要留出线缆弯曲半径，避免导线过度受力。

　　从功能特性角度看，控制变压器的核心作用是电气隔离与电压变换。一次侧接入主电源后，通过铁芯中的交变磁场把能量传递到二次绕组，为控制回路提供独立电源。它对电网波动具有一定耐受能力，也能使控制回路与主回路形成隔离，降低误动作和干扰风险。模型在外形表达上保留了绕组、夹件、安装脚和固定孔等关键结构，适合用于设备布局校核、柜内空间干涉检查、安装板开孔设计以及维修维护演示。

　　建模思路方面，整机可以拆分为铁芯叠片体、线圈组件、上夹件、下导轨、侧向支撑脚、绝缘垫板和紧固件若干层级。折弯支架应按钣金件逻辑建立，体现板材厚度、折弯半径和翻边高度；长圆孔位置要与实际安装基准对应，不能只做外观示意。绕组端部虽然在整机中多被绝缘层覆盖，但在三维结构中保留其轮廓有助于判断线圈体积、散热空间和接线距离。底部承托结构与主体之间的连接位置需要重点检查，特别是支架折边与线圈外轮廓之间不能发生干涉，装配后还要保证变压器重心落在安装支撑范围内，避免设备运输或柜内振动时产生偏载。

　　在外形尺寸与安装边界上，这类1500VA变压器相比小型控制变压器体积和重量都明显增加，柜体设计时不能仅按电气容量估算占位，还要把顶部支架外伸长度、底部导轨宽度、接线端操作空间和前方维护空间纳入三维布局。若安装在电控柜背板上，背板厚度和紧固件强度需匹配设备重量；若采用横梁安装，则应保证支架与梁面接触充分，长圆孔方向与现场调整方向一致。通过该三维结构，设计人员可以在投产前完成安装孔位核对、安全距离检查、线缆走向预判和零部件装配关系确认，从而减少后期柜内布置返工。
