NEMA标准800A组装式熔断器组件结构

　　这套800A规格的组装式熔断器组件，严格遵循NEMA连接标准设计，主要应用于工业低压配电系统的主回路、大功率整流设备进线端、大容量电机驱动回路等场景，作为回路过流、短路故障的核心保护元件，在故障电流达到阈值时快速熔断切断回路，避免后端昂贵的功率器件、母线排、负载设备因过流烧毁，是工业配电、大功率工控设备里不可缺少的保护部件。

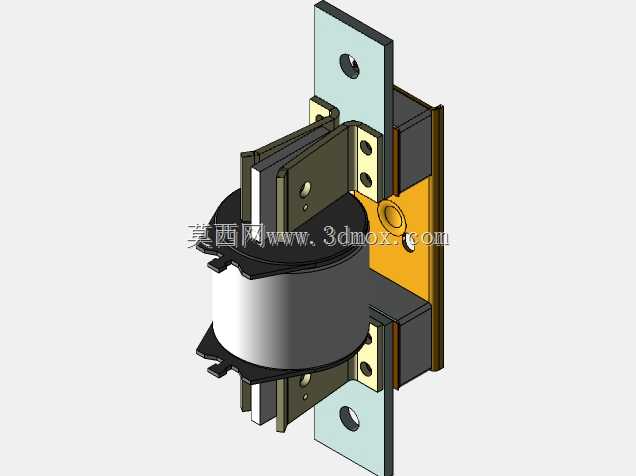

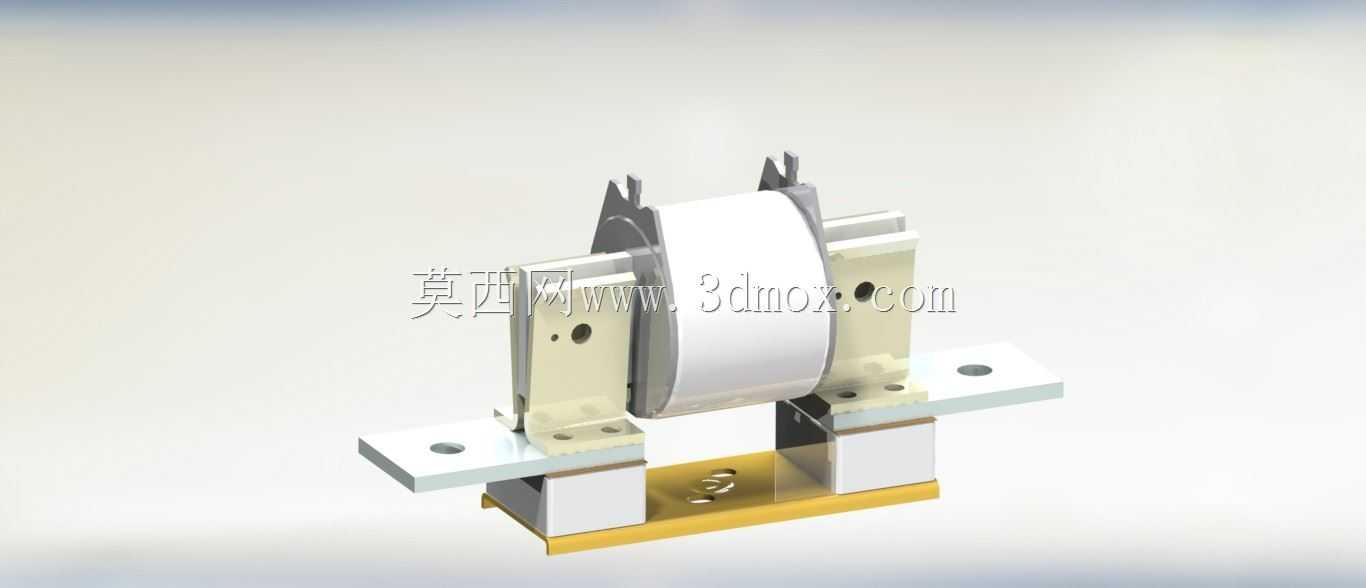

　　从实际安装场景来看，这类大电流熔断器通常安装在低压进线柜、大功率变频柜、直流供电屏的母线排位置，日常运维中需要支持快速更换熔断体，因此整体结构采用分体组装式设计，底部的安装基座采用绝缘耐温的工程材质搭配金属安装底板，底板上预留的两个长圆形安装孔适配标准柜内安装梁的孔距，安装时不需要额外打孔适配，直接通过螺栓固定即可，安装边界预留了足够的接线操作空间，接线端的铜排伸出长度符合NEMA标准的电气间隙要求，不同相的组件并排安装时不会出现绝缘距离不足的问题。

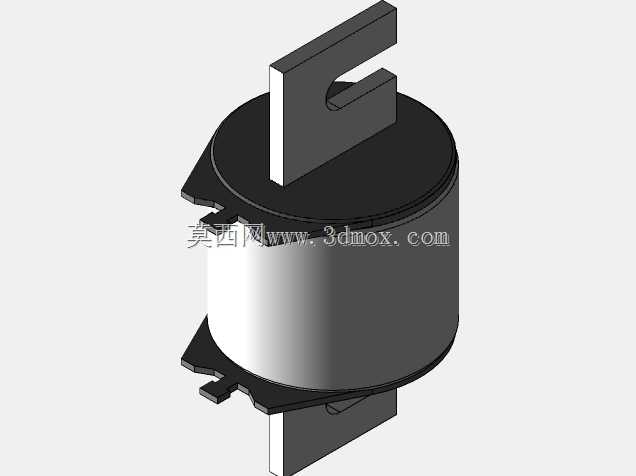

　　结构设计上，中间的熔断体采用圆柱形陶瓷外壳封装，内部填充石英砂灭弧介质，两端的金属端帽通过卡接结构与两侧的导电支架固定，不需要专用工具即可完成熔断体的更换，两侧的导电支架采用高导电率的铜质材料加工，表面做镀锡处理，既降低接触电阻减少大电流下的发热，也能避免长期使用出现氧化锈蚀导致接触不良。支架与底部安装座之间设置了耐高温的绝缘垫块，将导电部分与安装底板完全隔离，避免出现对地漏电的风险，垫块同时承担支撑定位的作用，保证两侧支架的同轴度，让熔断体安装后受力均匀，不会出现倾斜导致接触电阻增大的问题。

　　接线端采用平板式铜排结构，铜排上预留的螺栓孔适配大电流接线端子的压接尺寸，接线时通过螺栓将外部母线或电缆端子与铜排压紧，接触面设计足够的接触面积，保证800A额定电流长期运行时的温升控制在标准允许范围内，不会出现过热烧蚀接线端的问题。顶部设置的绝缘挡片可以在熔断体熔断喷出电弧时，阻挡电弧向相邻组件扩散，避免出现相间短路的二次故障，挡片采用卡扣式固定，更换熔断体时可以快速拆下，操作完成后再装回，不会增加运维的操作复杂度。

　　从建模逻辑来看，整个组件的建模完全遵循实际加工装配的公差要求，各个零件之间的配合间隙按照实际装配公差设置，导电支架与绝缘垫块的安装孔位完全对齐，熔断体与支架的卡接位置预留了合理的插拔间隙，既保证安装时的顺畅度，也避免间隙过大导致接触不良。安装底板的厚度、铜排的截面积都严格按照800A电流对应的载流量要求设计，建模时还原了所有的安装倒角、工艺缺口，比如铜排边缘的圆角处理是为了避免尖端放电，安装孔的沉头设计是为了让螺栓安装后不突出平面，保证安装时底板与安装梁完全贴合。

　　实际选型使用时，这类组件需要匹配对应额定电流、分断能力的熔断体，安装时需要保证接线端的螺栓扭矩符合要求，避免扭矩不足导致接触电阻过大发热，或是扭矩过大损坏螺纹和绝缘部件。日常巡检时可以直接观察熔断体的状态指示器，不需要拆卸组件即可判断是否熔断，故障更换时只需要断开上级电源，拔出损坏的熔断体替换新件即可，不需要拆卸整个基座，大幅缩短故障恢复的时间。整个结构没有多余的复杂零件，所有部件都采用标准化的设计，零件通用性强，后期维护更换配件不需要定制，适配市面上符合NEMA标准的同规格熔断体，降低了全生命周期的使用成本。
