轮盘类零件有限元仿真分析模型

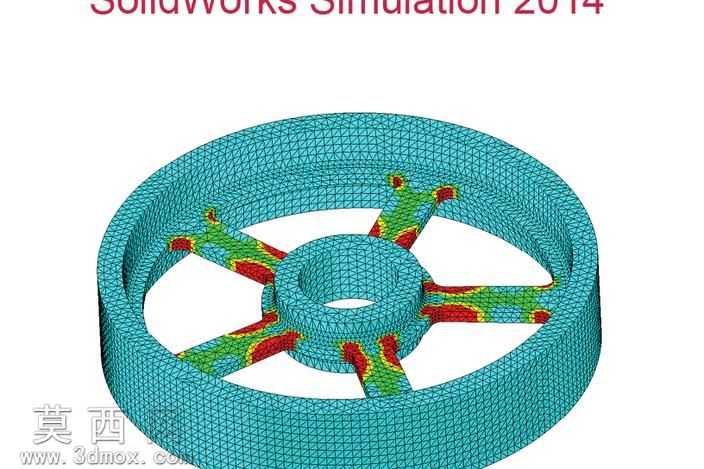

本模型为轮盘类传动零件的有限元仿真分析模型，建模过程依托三维参数化设计逻辑完成，首先完成轮盘整体结构的几何特征构建：包含外圈环形轮缘、中心轮毂、以及连接轮缘与轮毂的六组辐条结构，所有几何特征均通过参数化草图拉伸、阵列完成，保证各部分尺寸的关联性与可编辑性，为后续仿真分析的几何清理环节打下基础，避免出现碎面、重叠面等影响网格质量的几何缺陷。在仿真前处理环节，首先对模型进行材质属性赋予，根据轮盘类零件常用的合金结构钢材料特性，设置对应的弹性模量、泊松比、密度等基础力学参数，保证材料属性与实际工程应用场景匹配。网格划分环节采用二阶实体单元对整体结构进行离散化处理，对辐条与轮毂、辐条与轮缘的连接过渡区域进行网格局部加密，保证应力集中区域的计算精度，同时对轮缘、轮毂的规则区域采用相对较大的网格尺寸，平衡整体计算效率与结果精度，最终生成的网格单元质量均满足有限元计算的雅克比判定要求。边界条件设置贴合轮盘实际工作工况，对中心轮毂的内孔表面施加固定约束模拟轴系安装定位效果，在轮缘外圆面施加对应额定工况下的扭矩载荷与径向载荷，模拟传动过程中的受力状态。求解设置覆盖静力学分析模块，完成接触应力、结构变形、应力分布的计算求解，最终通过后处理模块生成应力云图，以不同色彩梯度直观展示结构各区域的应力大小分布，其中红色区域为应力集中高值区，主要分布在辐条与轮毂的连接位置，绿色、蓝色区域为应力逐步降低的区域，可直观识别结构的薄弱位置，为后续的结构优化、尺寸调整提供量化的数据参考，整个仿真流程完整覆盖从几何建模到结果后处理的全流程，符合工程分析的规范要求，可直接用于轮盘类零件的结构性能验证、设计方案迭代参考。
