带凸台异形深拉伸钣金结构件设计

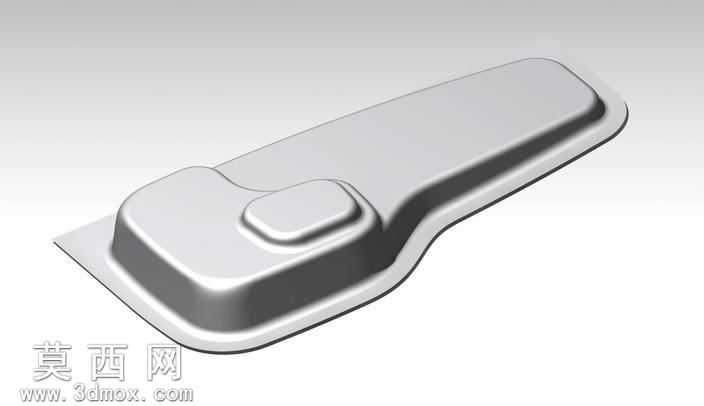

本作品为异形深拉伸钣金结构件，建模阶段围绕钣金成型工艺特性展开，先通过基准面绘制主体轮廓草图，精准勾勒出长条形主体与端部凸台的外轮廓边界，严格控制各段圆弧过渡的曲率参数，避免后续拉伸工序出现应力集中问题。建模过程中充分考量深拉伸工艺的成型极限，对凸台与主体衔接的弯折区域做了工艺性圆角处理，所有折弯半径均符合钣金加工的最小折弯半径要求，防止成型过程中出现板材开裂、起皱等缺陷。材质设置选用常用冷轧钢板材质参数，渲染时调整金属材质的反射率与粗糙度参数，还原钣金件经抛光处理后的亮面金属质感，同时对拉伸成型的侧壁做了厚度一致性校验，确保整体壁厚均匀，符合钣金加工的等厚特性。结构设计上，主体采用一体化深拉伸成型结构，端部凸台为同板材二次拉伸成型结构，凸台边缘做了收边处理，既提升构件整体结构强度，也避免锐边带来的装配安全隐患。设计思路围绕实际装配使用需求展开，整体轮廓的异形造型适配特定安装基面的贴合要求，底部平整法兰边用于后续安装固定，凸台结构用于实现装配定位或功能触发的作用，所有结构特征均规避了钣金加工中的负角结构，确保可通过常规冲压拉伸工序完成加工，无需额外特殊工装。建模过程中同步校验了各特征的成型顺序，先完成主体大面的深拉伸成型，再进行端部凸台的二次拉伸，最后完成边缘裁切与收边工序，每一步特征的参数设置都匹配实际冲压加工的工序逻辑，保证三维模型可直接用于工艺拆解与生产参考，模型的曲面过渡顺滑无破面，所有相邻面的衔接公差控制在钣金加工允许的误差范围内，能够直接导出用于数控加工编程或模具设计参考。
