ArduinoUNO开发板防护安装外壳

　　这款外壳针对开源硬件Arduino UNO开发板做适配设计，核心应用场景覆盖嵌入式开发教学实验台、小型智能设备原型机、工业现场简易数据采集节点、创客DIY电子装置等领域，解决裸板直接使用时引脚易弯折、积灰短路、外力磕碰损坏电路板的实际问题，同时为开发板提供标准化的安装固定界面，方便集成到各类自制设备、实验工装的结构框架内。

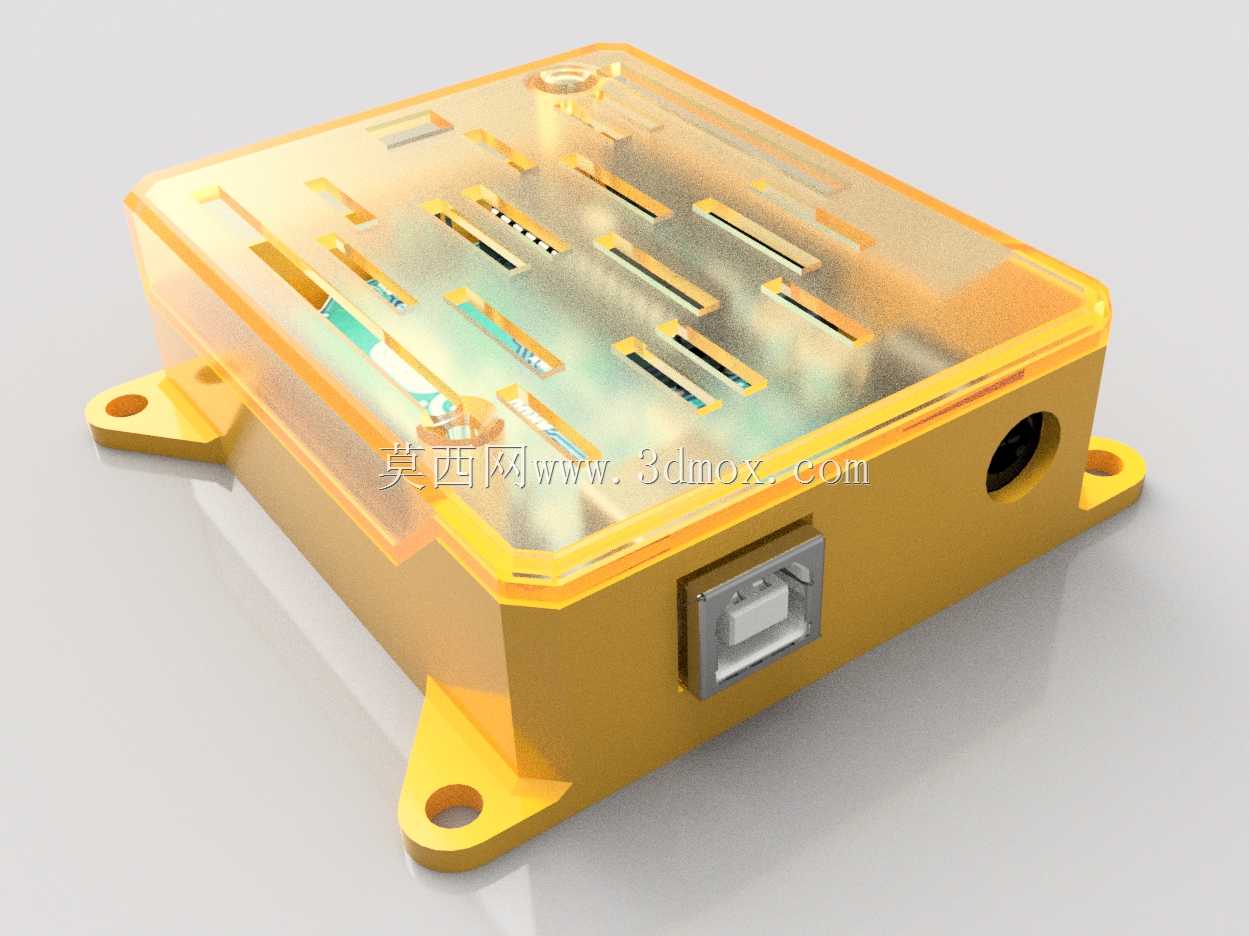

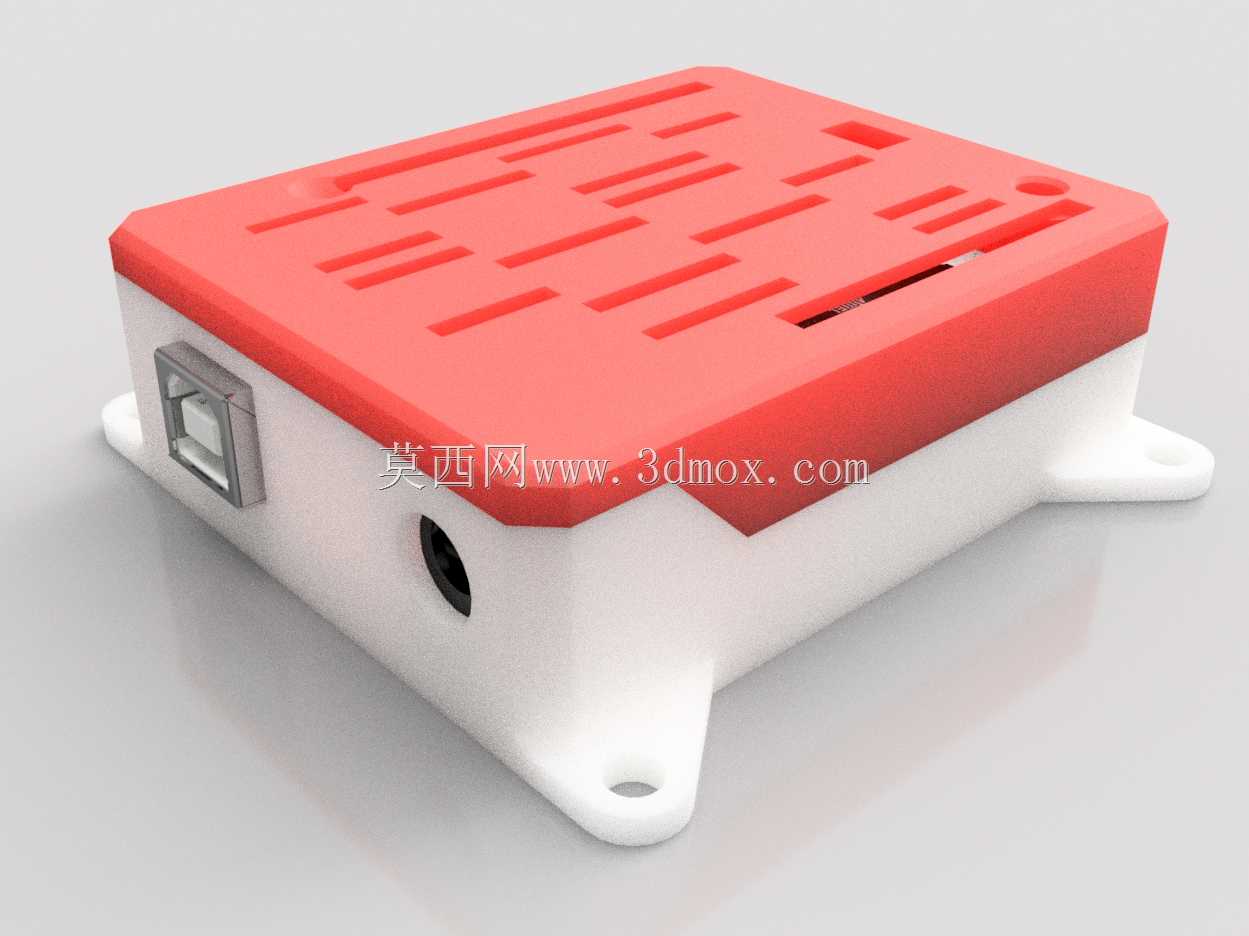

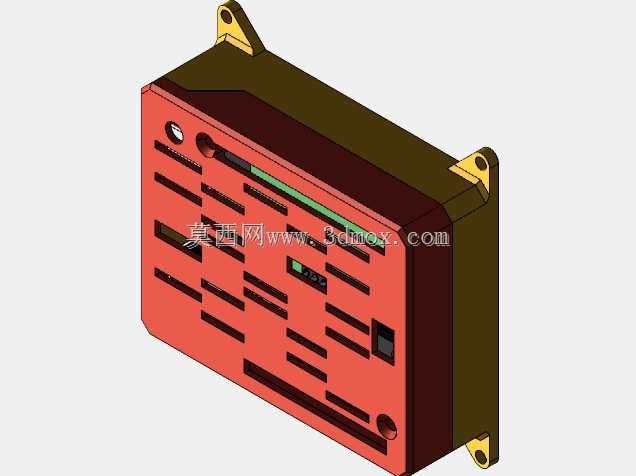

　　从功能特性来看，外壳主体做了分区避让设计，正面预留了开发板USB接口、直流电源接口的对位开孔，保证外接供电、程序烧录、串口通讯时无需拆卸外壳即可直接插拔线材；对应板载复位按键、状态指示灯的位置做了精准开孔，日常调试时可直接按压按键，也能直观观察电源、通讯状态的灯光反馈；板身大面积的格栅开槽并非装饰结构，是针对开发板长时间运行时主控芯片、电源稳压模块的散热需求设计，开槽宽度控制在2mm以内，既保证空气流通带走热量，又能阻挡较大尺寸的金属碎屑、杂物掉落到电路板上造成短路。外壳两侧的安装耳带定位孔，可直接通过M3螺丝固定在型材框架、设备内壁或者实验台面板上，安装耳做了加厚处理，反复拆装也不会出现根部断裂的问题。

　　设计过程中优先考虑装配的便捷性，壳体内部做了与开发板安装孔位对应的定位柱，开发板放入后可直接通过自攻螺丝固定，不需要额外做定位治具，上下壳体的配合采用卡扣加少量螺丝的组合方式，日常需要更换扩展板、接线时拆开上壳即可操作，不需要完全拆下整个外壳。壳体的壁厚设置为1.8mm，兼顾结构强度与注塑成型的工艺可行性，边角位置全部做了R2的圆角过渡，避免锐边划伤操作人员，也减少应力集中导致的壳体开裂问题。

　　尺寸边界上，外壳整体长宽高完全贴合Arduino UNO开发板的外轮廓，预留了0.5mm的装配间隙，保证不同批次的开发板都能顺利装入，不会出现卡滞或者间隙过大晃动的问题；安装耳的突出长度控制在10mm，孔位中心距与常规小型电子模块的安装孔距兼容，不需要额外打孔适配现有安装位。外壳内壁对应开发板上较高的元件比如电容、排针座的位置做了下沉避让，不会出现压件、顶坏元件的情况，同时外壳与电路板之间预留了1mm的间隙，避免壳体与板上焊点直接接触造成短路风险。

　　实际使用中，这款外壳可以有效隔绝实验环境中的焊锡渣、导线头、灰尘等杂物，在教学场景下能大幅降低学生操作时损坏开发板的概率，在小型原型设备中可以让开发板的安装更规整，避免飞线、裸板带来的安全隐患，对于需要长期运行的简易采集节点，外壳的防护作用可以延长开发板的使用寿命，减少环境因素导致的设备故障。
