自动售货机投币器用F型硬币支付盘结构

　　在自助零售终端的投币识别模块中，硬币支付盘是承接硬币输入、完成单枚硬币有序输送的核心承载零件，直接决定投币环节的卡币率、识别准确率与整机使用体验。这款F型硬币支付盘主要适配桌面式、柜式常规自动售货机的投币器组件，安装在投币口与硬币识别模块之间的过渡位置，用户投入的硬币首先落入盘体的容币槽内，随着盘体的步进转动，单枚硬币被精准输送至识别传感器的检测工位，完成真伪、面额识别后再进入对应的储币通道，从根源上避免多枚硬币堆叠、卡滞导致的投币故障。

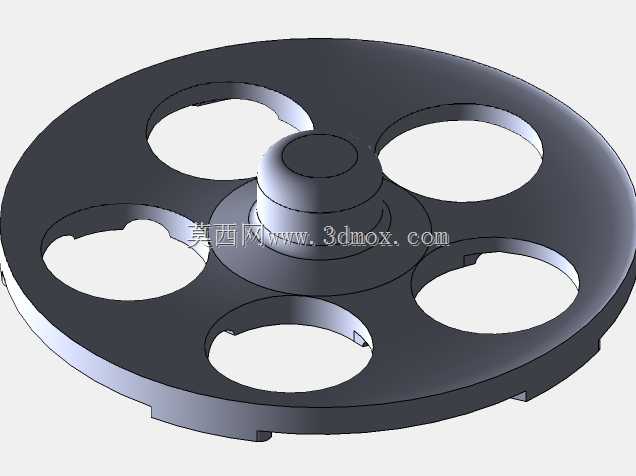

　　从结构设计逻辑来看，盘体采用中心定位凸台加周向均布容币槽的布局，中心的阶梯式凸台是整个零件的安装基准，凸台的外径尺寸与投币器驱动轴的安装孔位严格匹配，装配时凸台端面与驱动轴的定位台阶贴合，保证盘体转动时的径向跳动量控制在0.1mm以内，避免转动过程中容币槽与周边护板发生刮擦。盘体上共设置五个异形容币槽，槽型轮廓并非规则圆形，而是根据常用流通硬币的直径、厚度做了适配性修型，槽口边缘做了15度的倒角导向，硬币从投币口滑落时可以顺着倒角顺利滑入槽内，不会出现硬币搭边、卡滞在槽口的情况；每个容币槽的深度略大于一元硬币的最大厚度，保证单槽仅能容纳一枚硬币，转动过程中硬币不会从槽内脱出，同时也不会出现两枚硬币叠放进入槽内的问题。

　　盘体的外圆边缘设置了三处均匀分布的定位缺口，这部分结构是与投币器的位置检测传感器配合使用的，当缺口转动到光电传感器的检测位置时，传感器输出到位信号，驱动电机暂停转动，此时对应的容币槽刚好对准硬币下落通道，识别完成的硬币可以顺利落入通道内，这种机械定位加光电检测的组合方式，相比纯软件计时定位的方案，定位精度更高，长期使用也不会因为电机步进误差积累导致对位偏移。盘体的厚度控制在3mm左右，整体采用耐磨工程塑料注塑成型，表面做哑光处理，避免硬币滑动过程中产生静电吸附，导致硬币粘在盘体表面无法正常下落；盘体的背面设置了六条径向加强筋，从中心凸台位置一直延伸到外圆边缘，在不增加整体壁厚的前提下提升了盘体的结构刚性，长期承受硬币的冲击、转动过程中的扭矩负载也不会出现盘体翘曲、变形的问题。

　　从安装边界来看，这款支付盘的最大外圆直径为82mm，安装后整体占用的轴向空间为12mm，适配市面上绝大多数主流投币器的安装腔体尺寸，替换原有配件时不需要调整周边其他零件的位置，直接将中心凸台对准驱动轴卡入，再用端盖压紧即可完成装配。在实际工况中，投币盘的转动速度控制在每分钟30转左右，每一次转动对应一个容币槽的送币动作，既可以保证投币的响应速度，用户投币后1秒内即可完成硬币输送识别，又不会因为转速过快导致硬币在槽内晃动、撞击产生异响。针对不同面额硬币的适配需求，容币槽的轮廓做了通用化设计，可以兼容1元、5角、1角三种常用流通硬币的输送，不需要根据硬币面额更换不同的盘体，降低了自助设备运营商的配件储备成本。

　　在细节设计上，容币槽的内侧边缘做了0.2mm的圆角处理，避免硬币在槽内滑动时被锐边刮伤镀层，长期使用也不会产生金属碎屑堆积在投币器内部，影响传感器的识别精度；盘体与周边护板的单边间隙控制在0.3mm，这个间隙尺寸既可以保证盘体转动时无摩擦阻力，又不会让硬币从间隙中漏出，避免出现卡币、掉币的故障。相比传统的直槽式投币盘，这款F型结构的容币槽做了弧形收口设计，硬币进入槽内后会被自动导向槽体中心位置，保证硬币到达检测工位时位置一致，传感器检测时的识别准确率可以提升到99.5%以上，大幅减少因硬币位置偏移导致的误识别、退币问题。
