可动式十字轴万向节传动结构

　　在各类需要轴线偏角补偿的传动场景中，万向节是应用极广的基础传动部件，从农用机械的动力输出轴、工业输送机的辊组传动，到汽车底盘的转向传动链路、小型设备的动力换向结构，都能见到这类铰接式传动件的身影。不同于刚性联轴器仅能传递同轴动力，十字轴式万向节可以在两轴轴线存在夹角的工况下持续稳定传递扭矩，适配安装过程中存在的轴线偏移，或是设备运行过程中部件相对摆动带来的角度变化，避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切等失效问题。

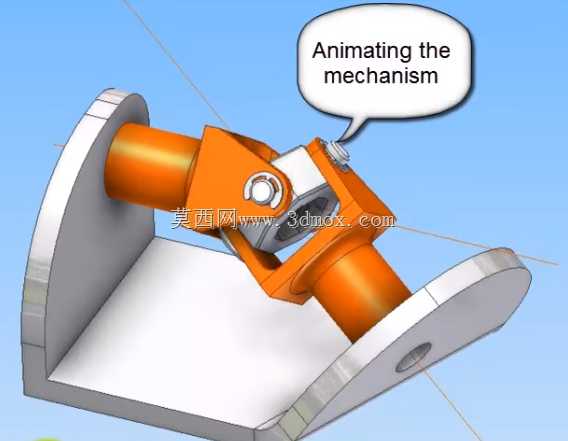

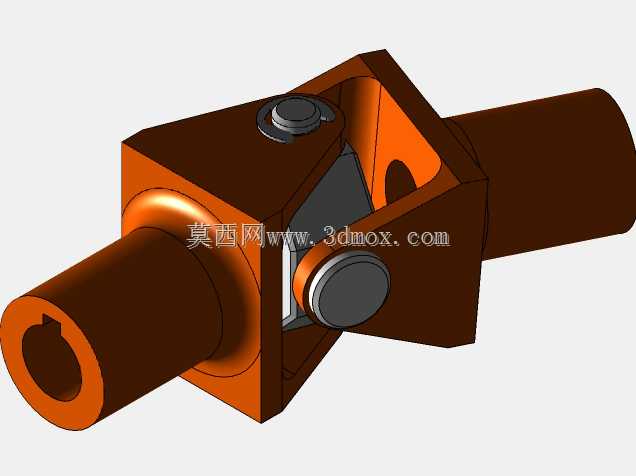

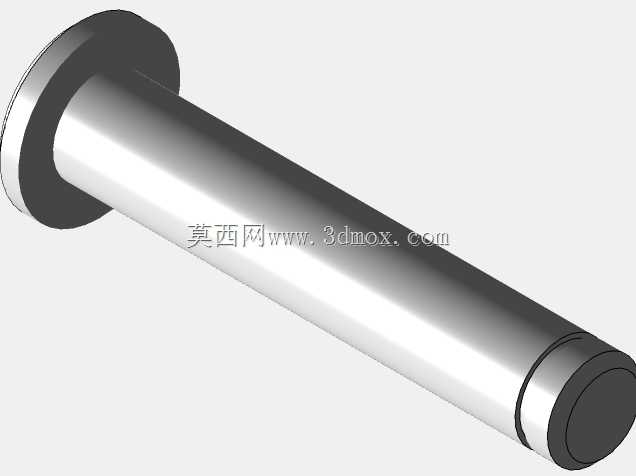

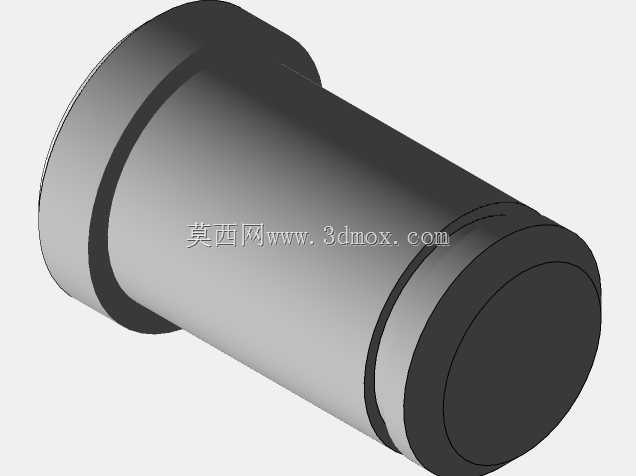

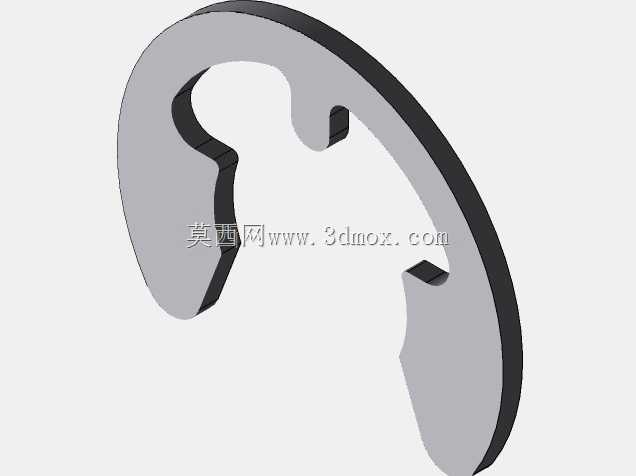

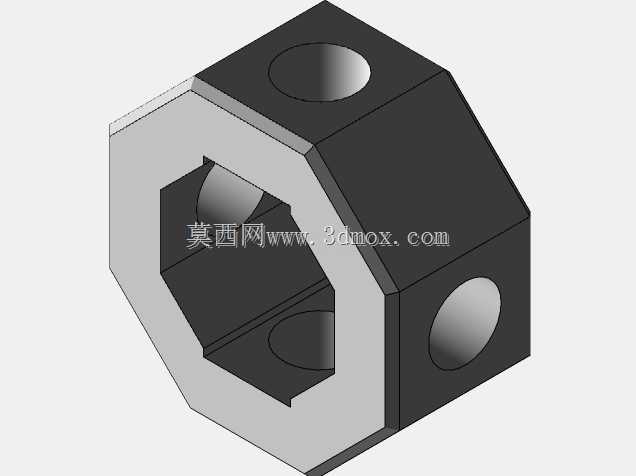

　　这套万向节结构采用经典的十字轴铰接核心设计，两端的轴叉分别对接输入与输出轴端，十字轴的四个轴颈通过配合结构嵌入两侧轴叉的耳孔内，形成两个互相垂直的回转自由度，可实现最大约35度范围内的轴间夹角传动。设计过程中首先要匹配传递扭矩的额定值，确定十字轴的轴颈直径、轴叉的耳板厚度，避免大扭矩工况下出现轴颈弯曲、耳板开裂的问题；其次要考虑回转过程中的动平衡特性，两端轴叉的对称度、十字轴各轴颈的同轴度公差需要控制在合理范围内，减少高速回转时的径向跳动，降低传动链路的振动与噪声。

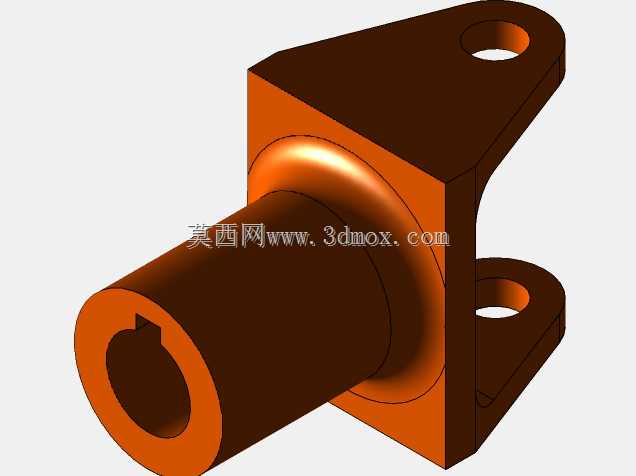

　　从安装边界来看，这套万向节的两端轴头采用圆柱轴段设计，可适配平键连接、紧定螺钉锁紧两种常见的轴系固定方式，安装时需要预留足够的摆动空间，避免轴叉摆动过程中与周边的机架、护罩等部件发生运动干涉。实际选型应用时，单万向节存在瞬时传动比波动的问题，也就是输入轴匀速回转时输出轴转速会随轴间夹角变化产生周期性波动，夹角越大波动幅度越明显，因此在对传动平稳性要求较高的工况下，通常会成对使用双万向节结构，通过合理布置中间轴的相位，抵消单节带来的转速波动，保证输出端的传动平稳性。

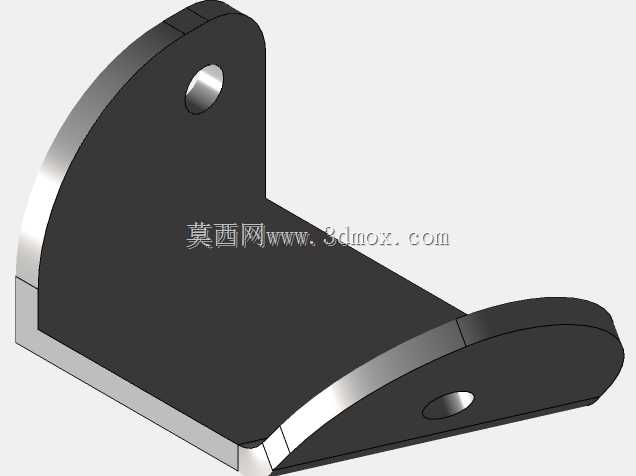

　　在结构细节上，这套万向节的铰接位置预留了润滑介质的填充空间，长期运行时可定期加注润滑脂，减少十字轴轴颈与轴叉配合面的磨损，延长部件的使用寿命。轴叉部分采用对称式结构设计，受力均匀，在承受冲击载荷时可以将力分散到两侧耳板，避免局部应力集中。配套的安装支座采用L型折弯结构，两个安装面分别设置了固定孔位，可直接固定在设备机架的平面上，既可以作为教学演示的机构展示台架，也可以直接适配小型传动设备的动力传递需求，安装时需要保证输入、输出轴的回转中心在允许的偏角范围内，避免超出万向节的最大许用夹角导致卡滞、零件过载损坏。日常运维中需要定期检查铰接位置的间隙，当十字轴与轴叉的配合间隙过大时，会导致传动冲击增大、回差明显，此时需要及时更换磨损的铰接部件，避免故障扩大影响整个传动系统的运行稳定性。
