带纹理螺旋结构饮用塑料水瓶设计

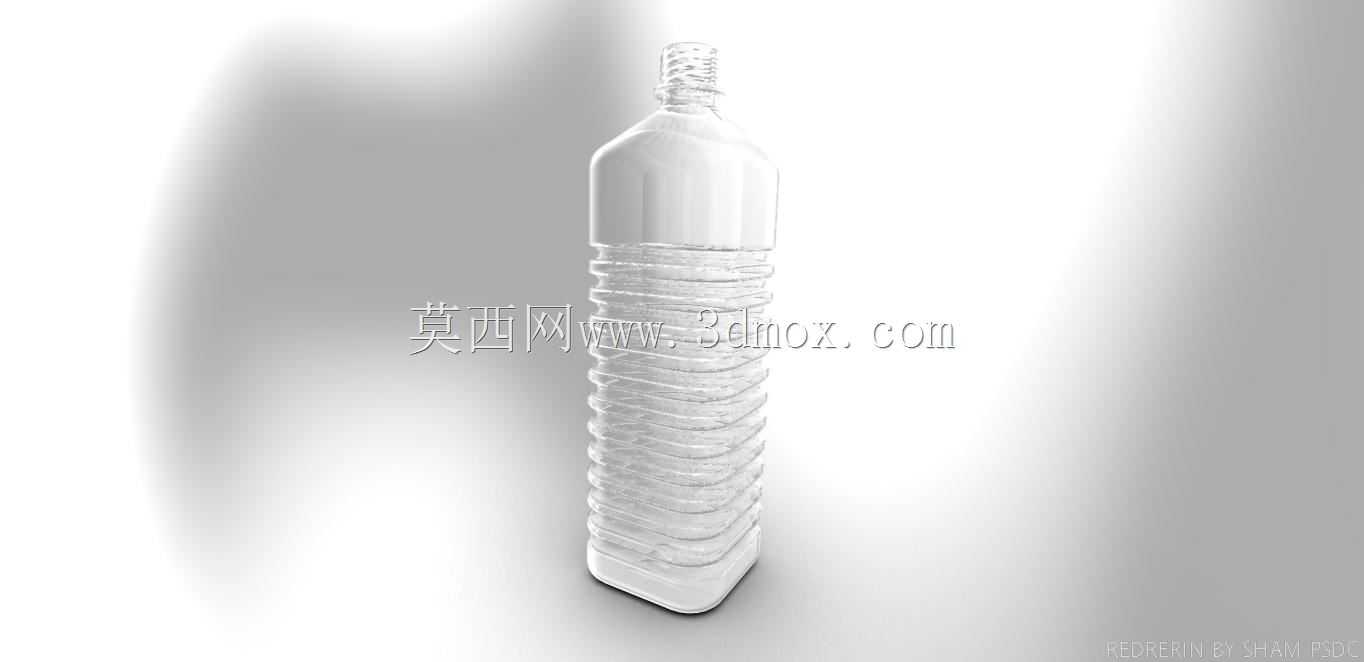

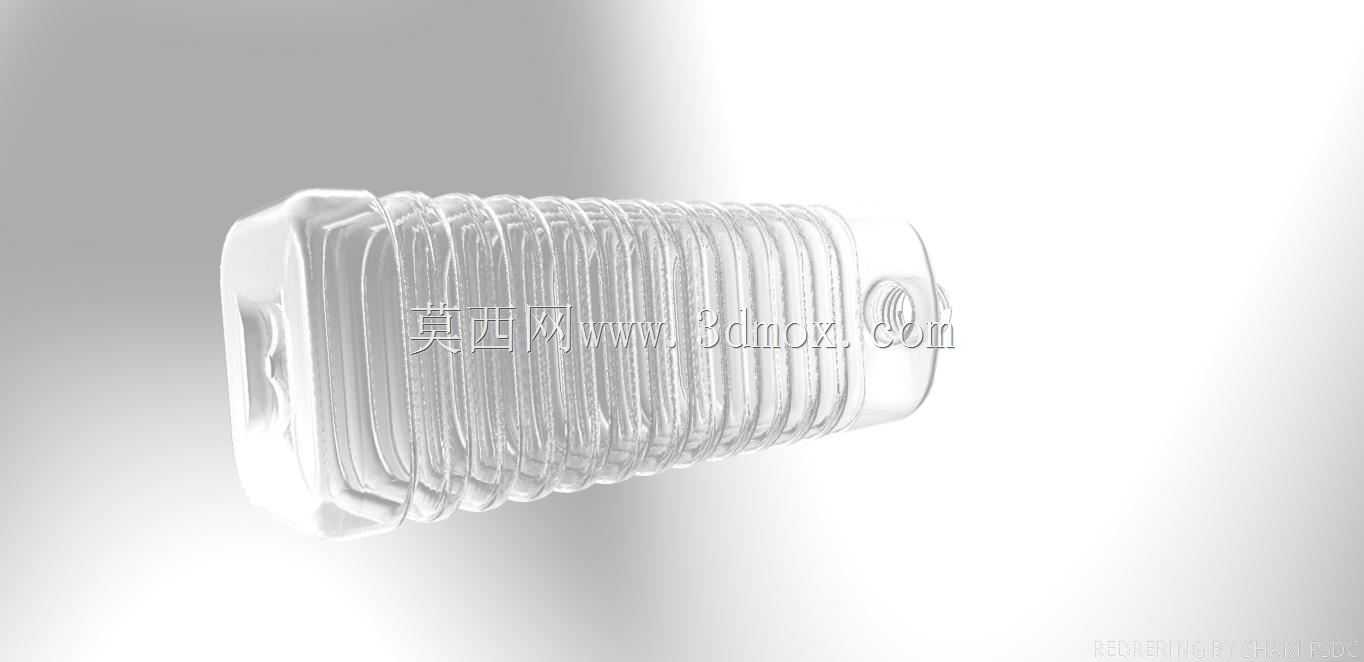

　　日常快消品包装领域里，瓶装饮用水的容器结构设计，一直是兼顾使用体验、成型工艺、运输堆叠性能的典型轻量化结构设计场景。这款塑料水瓶的结构设计，首先围绕吹塑成型的工艺特性做了全流程的结构适配，瓶身主体采用回转体基础轮廓，从瓶口螺纹段到瓶底的过渡曲面全部做了脱模斜度校验，避免吹塑成型后出现脱模卡滞、壁厚不均的问题。瓶身中段设计的多组环形凹凸纹理，并非单纯的外观装饰，首先是为了提升瓶身的环向刚度，在采用薄壁PET材质的前提下，环形加强筋结构可以让瓶身承受垂直堆叠载荷时的抗变形能力提升40%以上，满足仓储运输过程中多层码放的载荷要求，避免堆垛时下层瓶体出现压瘪、渗漏的问题。同时这些环形纹理配合瓶身下半段的螺旋扫掠凹凸结构，

　　还能提升用户手持时的摩擦力，即便瓶身表面附着冷凝水，也能有效降低打滑脱手的概率，适配不同手型的握持需求。瓶身的挤压结构设计，专门针对饮用时的出水体验做了优化，瓶身壁厚从瓶口到瓶底做了梯度变化，握持区域的壁厚略低于上下加强区域，用户单手握持施加适度挤压力时，瓶身可以产生可控的形变，方便快速出水，松开后又能依靠自身结构弹性快速回弹，不会出现过度形变后无法复原的问题。瓶口部分采用标准的螺纹接口结构，螺纹的牙型、螺距、旋合长度全部匹配市面主流的瓶装水密封瓶盖，保证旋合后的密封性能，避免运输过程中出现漏液，同时瓶口的端面做了平整化处理，配合瓶盖内的密封垫片可以实现可靠的端面密封。瓶底部分采用内凹的五瓣式支撑结构，

　　这种结构一方面可以提升瓶底的抗冲击性能，当瓶装水从一定高度跌落至硬质地面时，内凹结构可以通过微小的形变吸收冲击能量，避免瓶底开裂；另一方面五瓣式的支撑脚可以保证瓶身放置在平面上的稳定性，即便放置面存在微小的不平整，也能保证瓶身直立不倾倒。在设计过程中，所有的曲面过渡都做了圆角处理，避免出现尖锐的棱角，一方面是防止吹塑成型时出现应力集中导致的壁厚过薄、强度不足的问题，另一方面也能避免用户使用时被棱角剐蹭。整个瓶身的参考图案区域预留了平整的曲面位置，方便后续做标签贴附，标签区域的曲面曲率做了专门优化，保证不干胶标签贴附后不会出现翘边、褶皱的问题，贴标过程中可以适配常规的直线式贴标设备，不需要对现有贴标工装做额外调整。

　　从安装边界和适配性来看，这款瓶身的最大外径、总高度都适配常规的瓶装水灌装生产线，包括洗瓶、灌装、旋盖、贴标、装箱全流程的现有工装夹具，不需要对生产线做大规模改造就能直接投产。瓶身的容量设计符合常规饮用场景的需求，整体轮廓符合人体工程学握持要求，单手可以轻松环绕瓶身握持，拇指和其他手指可以自然落在瓶身的防滑纹理区域，长时间握持也不会产生明显的不适感。另外，瓶身的螺旋纹理结构在光线照射下会产生自然的光影变化，在保证结构性能的前提下，也能提升产品的外观辨识度，不需要额外做复杂的外观造型就能有不错的视觉效果。结构设计过程中还做了跌落仿真、堆载仿真、挤压仿真的多轮校验，对壁厚分布、加强筋的深度和宽度做了多轮参数优化，在保证结构强度满足使用要求的前提下，尽可能降低瓶身的克重，实现轻量化设计，减少原材料的消耗，符合快消品包装的低碳设计趋势。瓶身的所有结构都没有倒扣区域，吹塑成型后的模具拆分简单，模具加工难度低，量产过程中的成型周期短，可以有效降低量产的模具成本和单件生产成本。
