弧形壁挂式纸巾架盖注塑结构设计

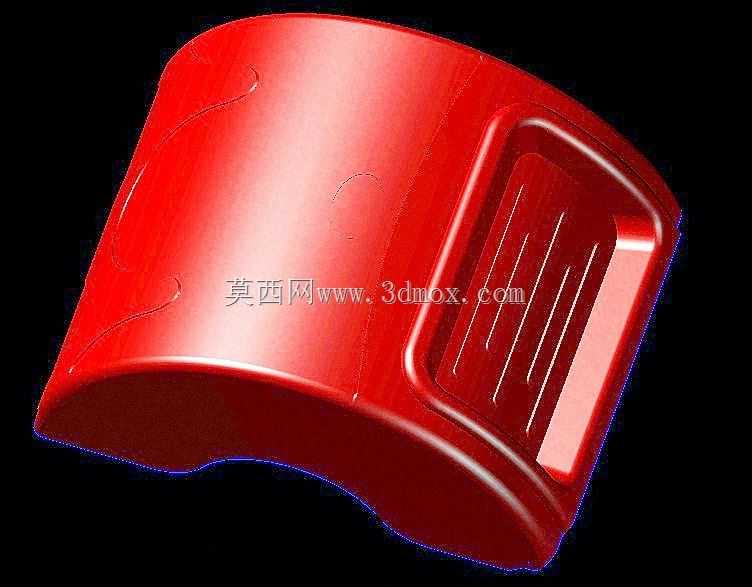

　　这款弧形纸巾架盖的结构设计，核心适配公共卫生间、餐饮门店后厨、商用办公区茶水间这类高频取用纸巾的场景，日常使用中需要兼顾抽纸的顺畅度、外壳的抗磕碰能力，以及清洁维护的便捷性，避免出现纸巾外露受潮、边角积灰难擦拭、频繁开合断裂的常见问题。从实际使用的需求倒推结构设计逻辑，首先要匹配常规商用卷装擦手纸、抽取式面巾纸的容纳尺寸，壳体的弧形曲面并非单纯做外观造型，而是顺着卷纸转动的出纸轨迹做弧度适配，减少抽纸时的卡纸阻力，同时曲面的导流设计能让溅落的水珠顺着弧面滑落，不会在壳体表面积留渗入内部打湿纸巾。侧面的内凹防滑抽拉槽做了多道平行的加强筋结构，既可以在用户需要打开盖体补充纸巾时提供足够的施力摩擦力，避免湿手操作打滑，

　　同时筋条的排布也能提升薄壁塑料件的结构刚性，减少日常开合过程中盖体的形变量，避免长期使用后出现盖体翘曲、扣合不严的问题。盖体的边缘做了全包式的止口结构，和底座配合时能形成0.8mm的叠边遮挡，既可以阻挡灰尘、飞虫从拼接缝隙进入纸巾容纳腔，也能避免拼接处出现锋利的毛边剐蹭用户手部，安装时的定位卡扣设置在盖体上下两端的内侧，和底座的卡槽配合后能形成均匀的扣合力，不会出现单侧松动翘起的情况，同时卡扣的拆卸力度控制在15N左右，既保证日常使用时不会因为误碰导致盖体脱落，补充纸巾时也不需要借助额外工具就能徒手拆开。考虑到壁挂安装的场景，盖体的背部轮廓做了和墙面贴合的平直处理，安装后和墙面的间隙控制在2mm以内，既不会因为间隙过大积累脏污，

　　也能避免墙面不平整导致盖体安装后出现歪斜，盖体的整体壁厚控制在2.2mm，采用均匀壁厚设计避免注塑成型时出现缩痕、翘曲的缺陷，曲面过渡位置的圆角半径统一设置为R3，既保证成型时塑料熔体的流动顺畅，也能消除应力集中点，提升产品的抗冲击能力，即使日常清洁时被清洁工具磕碰，也不容易出现开裂破损。出纸口的位置做了向内收的翻边结构，抽纸时纸巾和翻边的接触位置做了光滑的圆弧过渡，不会刮破纸巾造成纸屑残留，同时翻边的高度设置为5mm，能限制纸巾的抽出角度，避免一次性带出多张纸巾造成浪费。在结构验证阶段，需要重点测试盖体反复开合的疲劳寿命，以及不同温湿度环境下的尺寸稳定性，比如在卫生间高湿环境下，盖体不能因为吸水出现尺寸膨胀导致扣合失效，

　　在餐饮区域高温熏蒸的环境下，也不能出现材质软化变形的问题，表面的弧度设计也兼顾了清洁需求，没有难以擦拭的死角，日常用抹布一抹就能完成清洁，不会在凹槽位置积累污渍。整体结构没有多余的复杂零件，生产时可以采用单腔注塑模一次成型，不需要后续的二次装配工序，能有效控制生产的成本和装配误差，安装时只需要先将底座固定在墙面，再将盖体扣合到底座上即可完成装配，后期维护更换也十分便捷，不需要整体拆卸底座就能完成盖体的更换。
