多通径对开式防爆接线盒结构设计

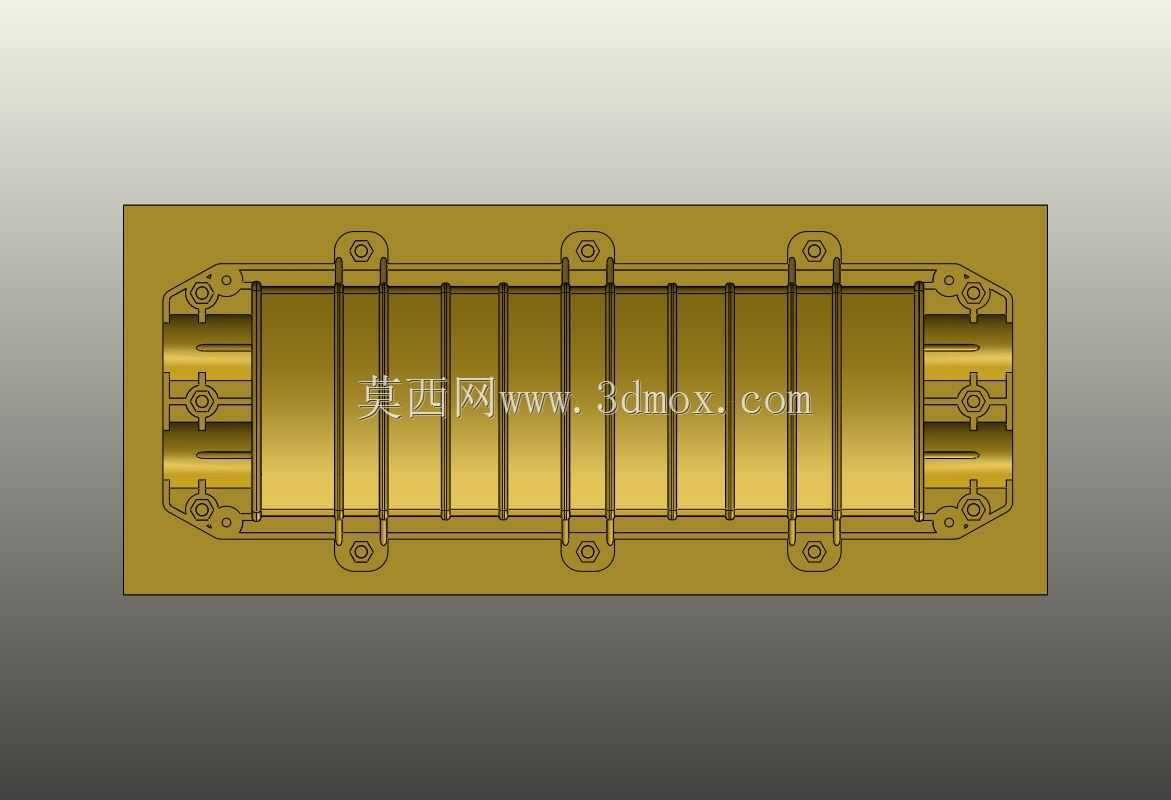

　　这款对开式接线盒主要面向工业现场多线缆汇接、分线的防护需求，常见于厂区动力布线、户外设备线缆转接、防爆区域电气线路接驳场景，用来承载线缆接头的绝缘隔离、物理防护与密封作用，避免外界粉尘、水汽、腐蚀性介质侵入线缆连接位置，同时为接头位置提供足够的结构支撑，防止线缆拖拽导致接头松脱。从结构设计来看，整体采用上下对合的矩形壳体布局，壳体两侧对称布置三组穿线通道，可同时满足多根不同走向线缆的进出需求，相比单通径接线盒，能减少现场分线所需的盒体数量，降低布线节点的故障风险。壳体合缝位置沿周向布置了六组螺栓紧固点位，上下壳体合缝处预留密封槽安装位，装配时可嵌入橡胶密封垫，通过螺栓均匀压紧实现盒体的IP防护要求，螺栓点位均匀分布在合缝边缘，

　　能保证密封垫各位置压缩量一致，避免局部密封失效。两侧的穿线通道采用阶梯式内孔结构，可适配不同外径的线缆，配合电缆格兰头安装后，能实现线缆入口处的密封与抗拉固定，防止线缆受外力拉扯时盒内接头受力。盒体内部预留了足够的接线端子安装空间，可根据实际需求安装不同规格的接线端子排，容纳多组导线的压接、铰接作业，内部空间的高度设计兼顾了端子安装后的电气间隙要求，避免不同极性导线之间出现爬电距离不足的问题。安装边界方面，壳体两侧延伸出带安装孔的固定耳，安装孔位的间距按照常规工业安装支架的尺寸设计，可直接固定在墙面、设备机架、布线桥架上，不需要额外制作过渡转接板，降低现场安装的加工工作量。壳体的壁厚设计充分考虑了户外使用的抗冲击要求，

　　采用等壁厚设计思路，既避免局部壁厚过薄导致受外力变形，也不会因为壁厚过大造成材料浪费与整体重量超标。在设计过程中，针对接线盒日常维护的需求，上下对开的结构不需要完全拆除盒体与外部线缆的连接，只需要松开合缝螺栓即可打开上盖完成内部接线检修、故障排查，相比侧面开盖或者整体穿线的结构，能大幅缩短现场维护的作业时间。穿线通道的位置对称设计，也方便现场布线时灵活选择线缆进出方向，不管是水平布线还是垂直布线场景，都能保证盒体安装后线缆走向顺畅，不会出现线缆过度弯折导致的线芯损伤问题。合缝处的螺栓采用内六角或者外六角通用规格，现场维护时不需要特殊工具即可完成拆装，适配工业现场常规工具配置。壳体的边角位置均做了圆角过渡处理，

　　避免安装维护过程中尖锐边角划伤作业人员，同时也能减少应力集中，提升壳体受外力冲击时的结构强度。针对不同使用场景的需求，该结构可通过更换不同材质的密封垫适配不同温度区间的使用环境，常温环境采用丁腈橡胶密封垫即可满足防护要求，高低温环境可更换氟橡胶或者硅橡胶密封垫，不需要改动壳体主体结构即可拓展适用场景。内部的端子安装位预留了通用的安装槽，可适配不同品牌、不同规格的导轨式接线端子，用户可根据实际接线的线径、回路数量灵活选择端子型号，不需要对盒体进行二次加工。整体结构没有复杂的异形曲面，加工工艺性好，不管是采用金属压铸还是工程塑料注塑工艺，都能顺利脱模生产，量产时的成品率高，加工成本可控。
