商用烘焙设备用带导油槽圆形烤盘结构

　　日常烘焙作业中，烤箱内部承载食材的托盘是直接影响烤制效果与清洁效率的核心接触部件，这款圆形带凸起导槽的托盘结构，主要适配层式商用烤箱、台式蒸烤一体机等内腔为圆形置物区的加热设备，也可配套小型空气炸锅、圆形煎烤设备作为食材承载件使用。从实际使用场景来看，这类托盘需要同时满足高温工况下的结构稳定性、食材烤制过程中的油脂导流、取放操作的便利性以及长期使用的抗形变要求，设计过程中需要平衡多维度的工程需求，不能仅做简单的平板结构处理。

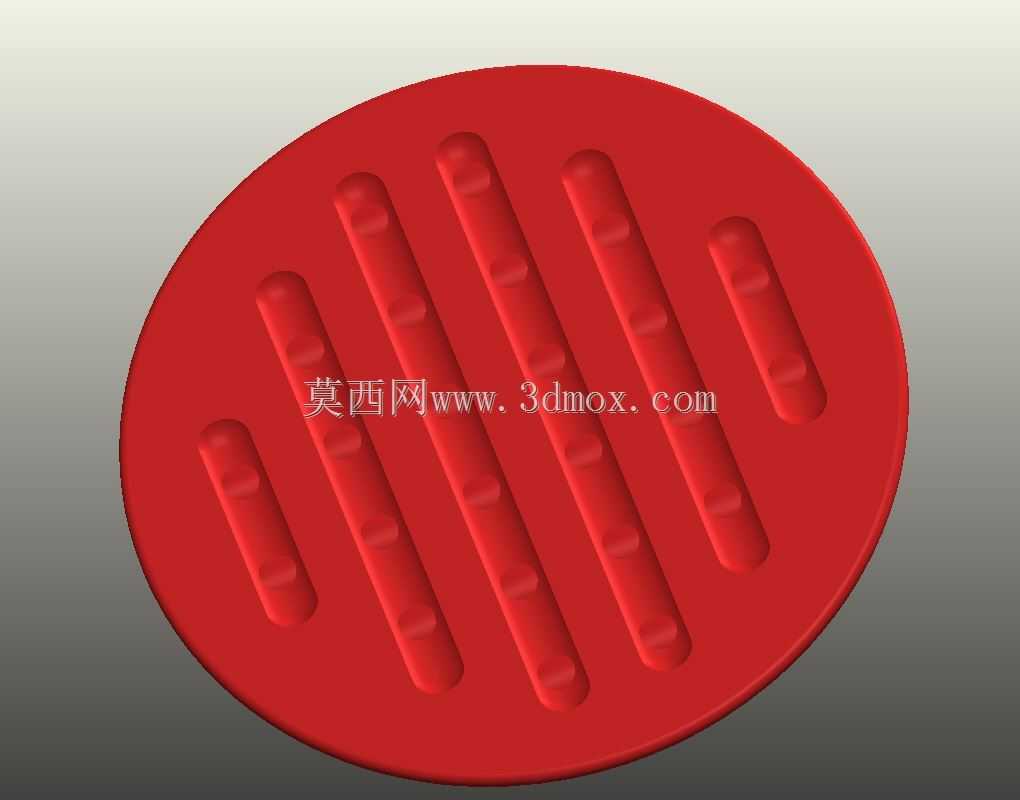

　　从结构设计逻辑来看，托盘整体采用圆形轮廓，边缘做了微卷边处理，卷边的圆弧半径控制在3mm左右，既可以避免锐边划伤操作人员，也能提升托盘整体的结构刚性，减少高温反复加热冷却过程中出现的翘曲变形。盘面的凸起导槽采用平行等距排布，凸起高度设置为4mm，槽宽与凸起宽度比例控制在1.2:1，这个尺寸比例是经过多轮烤制测试验证的：烤制带油脂的食材比如肉类、面点时，析出的油脂会顺着导槽流向托盘边缘的集油区域，不会积存在食材底部导致局部浸泡，影响烤制后的酥脆口感；同时凸起的支撑面可以让食材底部和盘面之间留出均匀的空气流通间隙，让热空气能够在食材下方循环，避免局部受热不均出现的烤焦或者夹生问题。导槽的两端做了圆弧过渡处理，没有直角死角，清洁时可以直接用软布顺着槽向擦拭，不会积存食物残渣，降低清洁维护的难度。

　　在安装与适配边界上，托盘的外径尺寸比对应烤箱内腔的置物架内径小6mm，单边预留3mm的安装间隙，既可以保证托盘能够顺畅放入置物架，不会因为热膨胀出现卡滞，也不会因为间隙过大导致放置不稳，取放时出现倾洒。托盘的厚度选择1.2mm的基材，这个厚度可以在280℃的长期工作温度下保持平面度公差在0.5mm以内，不会因为反复冷热循环出现中部凹陷，导致油脂积存。盘面的凸起结构采用一体冲压成型，没有焊接拼接点，避免了焊缝位置在高温下出现氧化、脱落的问题，也减少了藏污纳垢的缝隙。

　　从功能特性上看，这款托盘除了常规的食材承载功能，导槽的结构设计还可以适配不同类型的烤制需求：烤制面点时，导槽可以作为定位基准，将面点顺着槽向排布，保证每个面点之间的热流间隙一致；烤制带签子的烤串类食材时，可以将签子搭在导槽的凸起位置，避免签子直接接触高温盘面烫损，也不需要额外搭配烤架，减少配件数量。托盘边缘的卷边位置做了微向内收的角度，当托盘倾斜倒出废油脂时，油脂会顺着卷边的导流点流出，不会沿着托盘外壁流到烤箱内部或者台面上，提升操作的整洁度。

　　设计过程中也充分考虑了不同使用场景的兼容性，导槽的排布方向没有设置定位卡点，用户可以根据自己的操作习惯调整托盘的放入角度，不会因为结构限位影响使用灵活性。盘面的粗糙度控制在Ra1.6以下，配合不粘涂层处理时可以提升涂层的附着力，长期使用不会出现涂层脱落的问题，即使是无涂层的裸盘使用，光滑的表面也能减少食材粘连的概率。整体结构没有复杂的异形曲面，加工时仅需要通过落料、冲压、卷边三道主要工序即可完成，加工工艺性好，适合批量生产，制造成本可控，能够满足商用厨电配件大批量配套的需求。
