杠杆式弹簧压紧定位工装夹具结构

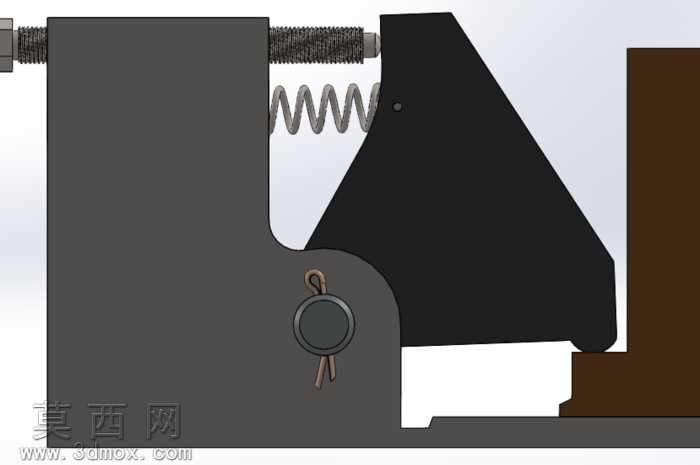

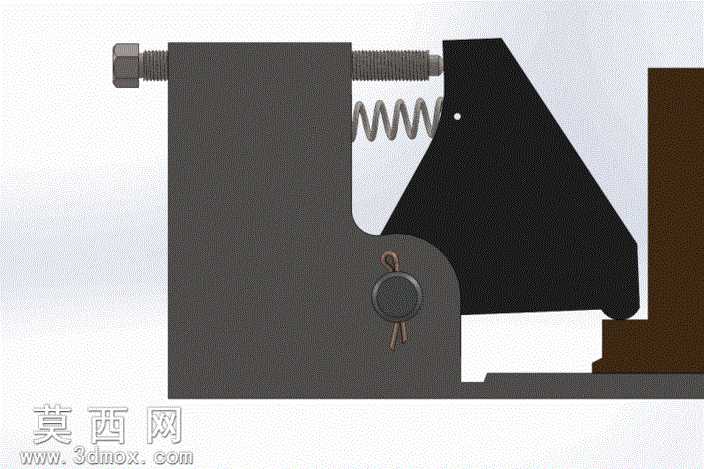

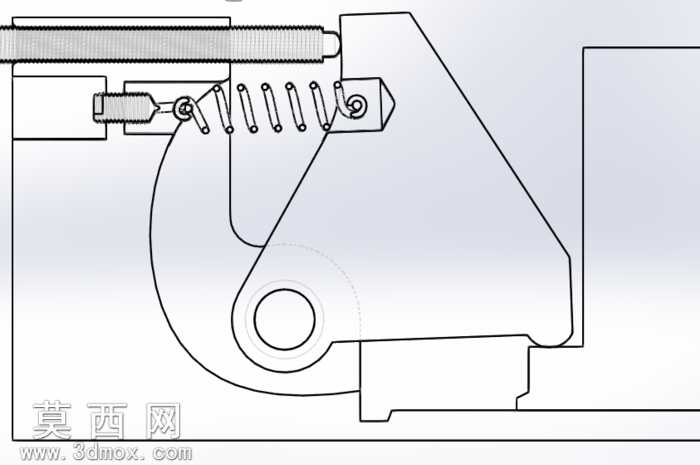

本作品为杠杆式弹簧压紧定位工装结构，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，对每个零部件进行独立建模后按照实际装配约束完成总装，可完整呈现机构的运动逻辑与装配关系。建模阶段对所有配合面进行了公差适配的简化处理，既保证模型可用于工程参考，也避免了冗余特征影响模型运行流畅度。渲染阶段采用写实金属材质方案，主体基座与压紧杠杆部件赋予哑光发黑结构钢材质，还原工装夹具常用的表面氧化处理质感，表面添加细微的磨砂纹理与使用痕迹，提升模型真实感；复位弹簧采用抛光弹簧钢材质，设置适当的反光度与金属拉丝纹理，还原弹簧的金属弹性件视觉特征；锁紧销采用镀锌钢材质，呈现亮银色金属质感，与发黑主体形成明确的材质区分；接触工件的定位面采用硬质合金材质，添加细微的磨损纹理，体现工装的工作属性。结构设计上，该机构采用偏心杠杆压紧原理，通过带操作拉环的锁紧销控制杠杆的解锁与锁止状态，复位弹簧在解锁状态下可将杠杆推回初始位置，方便工件取放，压紧状态下杠杆可提供稳定的压紧力，实现工件的快速定位夹紧，整体结构紧凑，操作便捷，无需额外动力源即可完成手动夹紧作业，适合小型零件的机加工、装配工序的定位使用。设计思路围绕手动工装的快装快拆需求展开，在保证压紧力足够的前提下尽可能简化操作步骤，将锁紧、复位、压紧功能集成在单一基座上，减少了零散零件数量，提升了工装的可靠性与维护便捷性，所有活动部件均设置了合理的运动间隙，可在软件中完成机构运动仿真，验证压紧行程与锁止可靠性，为实际工装的加工制作提供完整的三维参考。
