乘用车17英寸铝合金轮毂结构设计

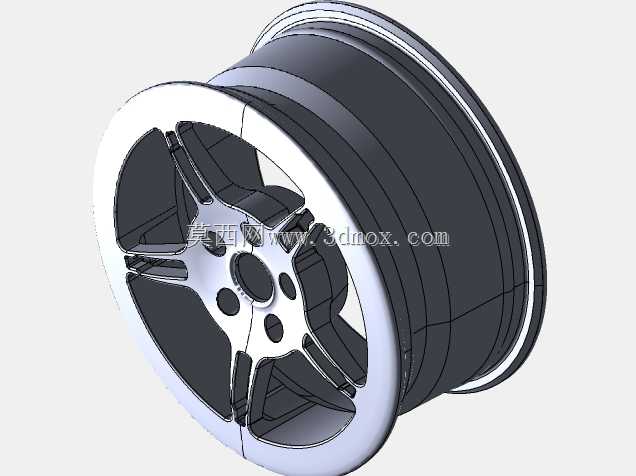

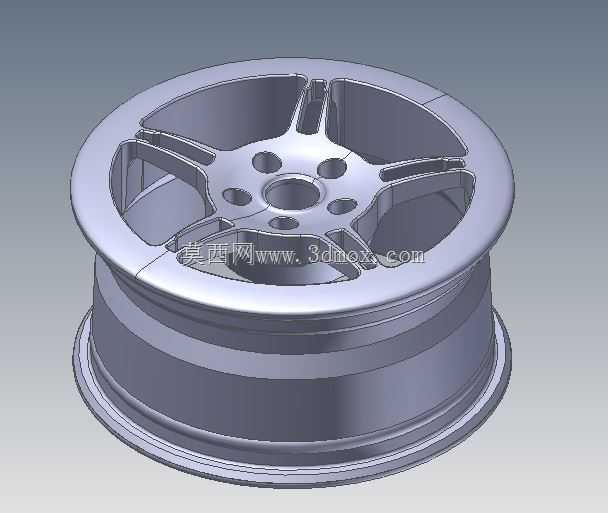

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个17英寸规格的轮毂，主要适配紧凑型、中型家用乘用车的常规配置需求，覆盖日常城市通勤、城郊非铺装路面轻度通行的使用场景，既可以满足原厂配套的结构匹配要求，也能作为售后改装替换的参考结构使用。从实际装车的功能逻辑来看，轮毂首先要承担整车整备质量下的静态承载，还要传递行驶过程中驱动、制动的扭矩，同时缓冲路面颠簸带来的冲击载荷，轮辐的镂空结构不是单纯为了造型美观，五辐式的分瓣布局是在轮辐根部与轮辋连接位置做了应力分散设计，每个辐条的截面采用变厚度过渡，靠近中心安装盘的位置厚度更大，往轮辋衔接处逐渐收薄，既保证了径向、轴向的承载强度，也能尽可能降低旋转件的非簧载质量，

　　提升悬架的响应速度。中心的安装面是整个轮毂的定位基准，中间的大孔是与车轴轴头配合的中心孔，周围均匀分布的五个螺栓孔，是按照乘用车常规的5孔节圆布局设计，安装面的平面度要求控制在0.05mm以内，避免装车后出现轮毂端面跳动，引发高速行驶的方向盘抖动问题。螺栓孔周边做了局部的沉台加厚，是因为螺栓预紧力作用下这个区域是应力集中点，加厚处理可以避免长期使用后出现安装面压溃、螺栓孔变形的问题。轮辋部分的结构是按照标准轮胎匹配尺寸设计的，轮缘的凸起结构是用来卡住轮胎胎圈，防止车辆转向、侧倾时轮胎脱圈，轮辋的槽底深度是为了轮胎拆装时提供足够的操作空间，轮辋内部的台阶结构是配合轮胎气门嘴的安装位置预留，同时轮辋的整体壁厚是经过载荷校核的，

　　在满足轮胎气密性要求的前提下，兼顾抗冲击能力，避免过坑洼路面时轮辋出现变形、开裂。设计过程中首先要确定的是安装边界参数，包括中心孔直径、螺栓孔节圆直径、偏距值，这些参数直接决定了轮毂能不能顺利装到对应车型的转向节上，会不会和刹车卡钳、悬架摆臂发生干涉，轮辐的内凹深度是预留刹车系统的避让空间，就算是搭配大尺寸的刹车卡钳、通风刹车盘，也不会出现轮辐蹭卡钳的问题。做三维建模的时候，轮辐和轮辋的衔接位置全部做了圆角过渡，没有尖锐的直角结构，一方面是铸造工艺的要求，避免浇铸时出现应力集中导致的冷隔、裂纹缺陷，另一方面也能减少行驶过程中的应力集中点，提升轮毂的疲劳寿命。整个轮毂的结构是一体铸造成型的基础结构，表面的机加工区域主要是中心安装面、

　　螺栓孔内壁、轮辋与轮胎配合的密封面，这些区域的尺寸精度直接影响装车后的行驶稳定性。从实际使用的场景来看，这类铝合金轮毂相比传统钢制轮毂，重量更轻，散热性能更好，长距离制动时轮辋可以更快把刹车系统产生的热量传导出去，降低刹车热衰减的风险，同时镂空的轮辐结构也能让行驶过程中的气流更顺畅地流过刹车区域，提升散热效率。在做结构校核的时候，需要模拟13度冲击、径向疲劳、弯曲疲劳三类台架试验的工况，轮辐的数量、每个辐条的宽度、截面形状，都是在反复调整载荷路径后确定的，保证在最大冲击载荷下，应力值控制在铝合金材料的屈服强度以内，不会出现断裂失效。轮辋的边缘做了加厚的轮缘设计，是因为日常路边停车蹭路沿的时候，这个位置最容易受到剐蹭、撞击，加厚处理可以降低轻微剐蹭后轮辋变形、漏气的概率。整个轮毂的动平衡余量是在设计阶段就考虑的，结构上尽量保证周向的质量均匀，减少后期装车时需要粘贴的平衡块重量，提升高速行驶的平顺性。
