汽车车门缓冲减振支撑组件结构设计

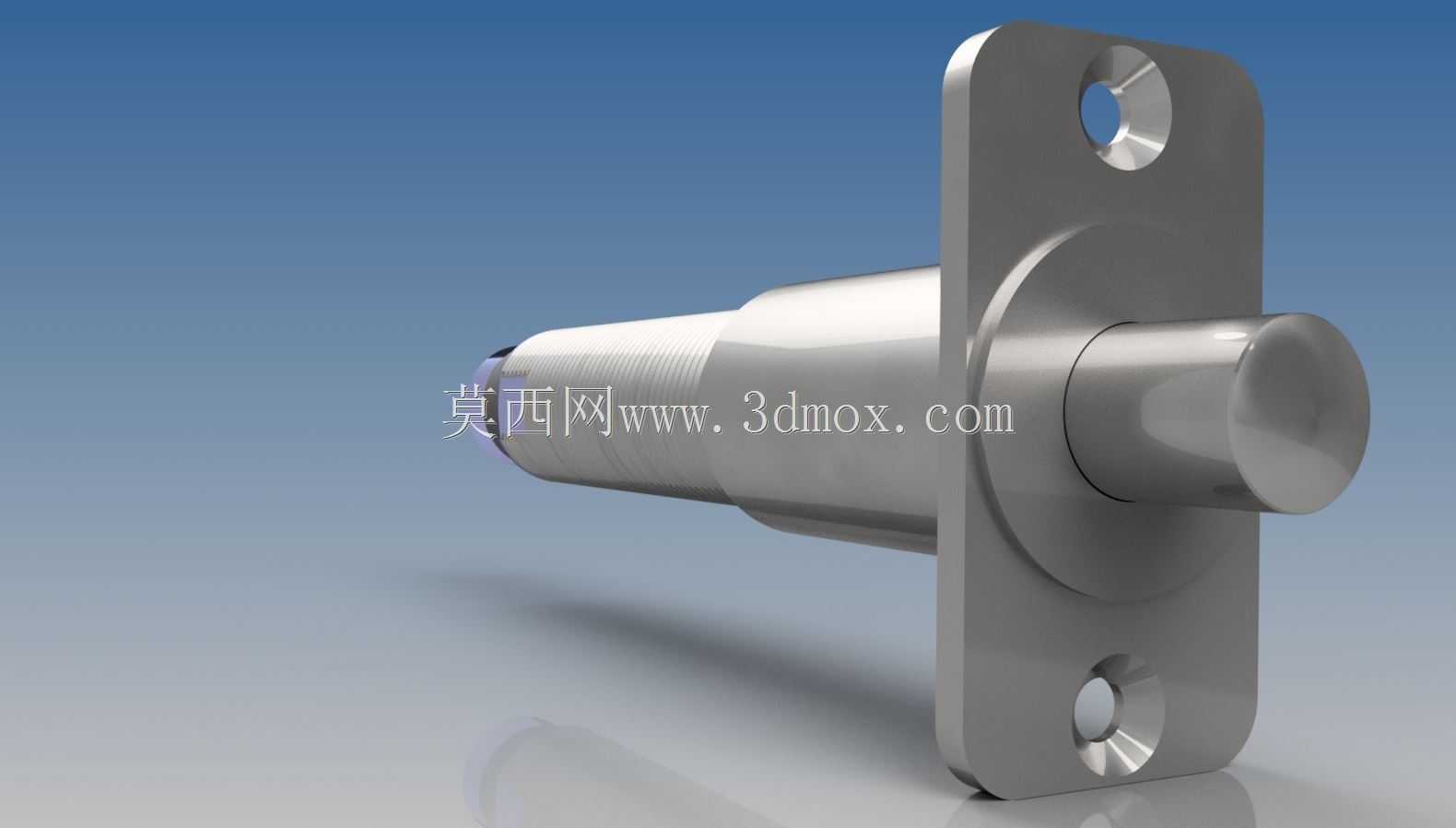

　　在乘用车车门系统的配套部件选型与结构设计中，这类带法兰安装基座的阻尼减振组件，主要承担车门启闭过程的动能吸收、到位缓冲以及行驶工况下的车门限位减振作用，区别于传统的橡胶缓冲块，这类金属阻尼结构的减振器能在更宽的温度区间保持稳定的阻尼输出，避免低温环境下橡胶材质硬化导致的缓冲失效、关门异响问题，也能解决长期使用后橡胶老化带来的缓冲性能衰减问题，适配高频次启闭的车门使用场景。从结构设计逻辑来看，该组件采用带外螺纹的调节杆身搭配方形法兰安装座的布局，杆身的全段细牙螺纹结构，可在安装时根据车门与车身侧围的实际装配间隙，灵活调整减振组件的伸出长度，抵消车身焊接公差、车门装配累积误差带来的匹配问题，无需额外增加调整垫片即可完成装配间隙校准，

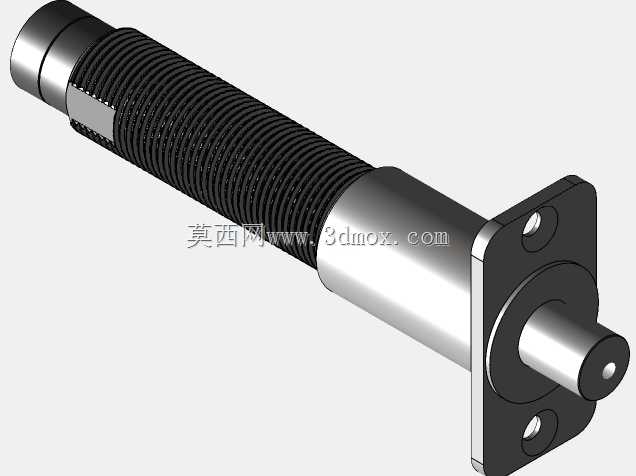

　　大幅降低总装线的调试工时。法兰安装座上设置的两个对称安装孔，采用沉孔结构设计，安装后螺栓头部完全沉入法兰端面以下，不会与车门钣金、内饰护板产生运动干涉，法兰与阻尼筒体之间采用一体式过渡结构，避免分体式连接带来的连接松动风险，能承受车门启闭时的径向冲击载荷，防止长期冲击下安装座出现变形移位。组件的阻尼输出段采用金属套筒搭配内置阻尼芯的结构，外露的活塞杆端部做了圆弧倒角处理，避免与车门接触时出现应力集中刮伤钣金漆面，活塞杆表面做了硬化处理，耐磨性能满足整车全生命周期的使用频次要求，杆身外侧的波纹防护套采用耐油耐老化的弹性材质，完全包覆螺纹调节段与阻尼筒体的衔接位置，阻挡行车过程中的泥沙、灰尘、洗车水汽进入阻尼结构内部，

　　避免阻尼介质被污染导致的阻尼力异常波动。从安装边界来看，该组件的方形法兰座可直接嵌入车门钣金的预设安装位，法兰的定位台阶与钣金安装孔的配合间隙控制在0.1mm以内，安装后无需额外做周向定位，即可保证减振杆的伸出方向正对车门侧的接触块，不会出现偏磨问题；螺纹调节段的长度覆盖了常见家用车型车门装配的公差调整范围，调整到位后可通过配套的锁紧螺母完成位置锁止，避免车辆行驶过程中螺纹松动导致的缓冲位置偏移。在实际使用场景中，当车门关闭到最后一段行程时，减振器的活塞杆首先接触车身侧围的对应接触块，随着车门继续闭合，活塞杆向内压缩，内置阻尼结构逐步吸收车门的闭合动能，让车门平缓闭合到位，不会出现刚性撞击的闷响，同时在车辆行驶在颠簸路面时，

　　该组件能抵消车门与车身之间的相对窜动，避免车门锁扣与锁体之间的碰撞异响，也能减少长期颠簸下的车门钣金疲劳变形。建模过程完全遵循实际加工的尺寸公差要求，所有配合面的尺寸标注都符合机械加工的工艺规范，螺纹段的牙型、螺距参数符合普通细牙螺纹的国标要求，安装孔的位置度、法兰端面的平面度都满足实际装配的公差等级，可直接用于同类型减振部件的结构参考、装配干涉校验以及性能仿真分析，也可作为车门系统附件选型的三维参考样件，帮助设计人员快速完成车门缓冲结构的布局设计，减少重复建模的工作量。
