通风打孔式汽车制动刹车盘结构设计

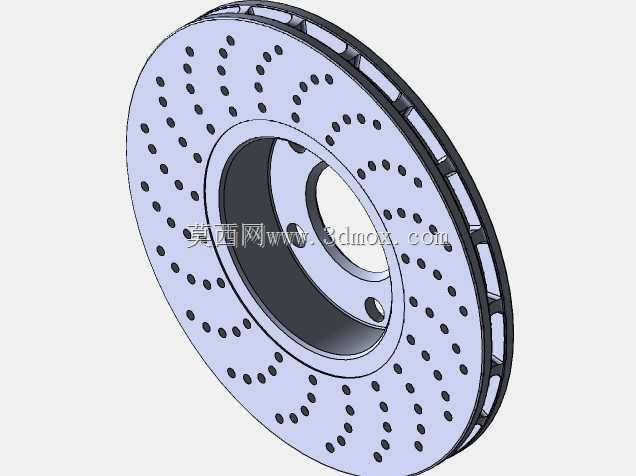

　　日常做底盘制动系统匹配时，盘式制动器的制动盘是核心摩擦承载部件，这套打孔通风结构的制动盘，主要适配家用乘用车辆的前轮制动回路，匹配浮动式制动卡钳使用，覆盖日常城市通勤、高速巡航、连续下坡等多场景下的制动减速需求。不同于实心制动盘仅靠盘面与空气接触散热，这款制动盘采用双层夹腔通风结构，两层摩擦盘面之间设置径向分布的导流筋，车辆行驶时轮辋带动制动盘旋转，离心力会将盘心区域的冷空气从导流筋间隙甩出，持续带走摩擦产生的热量，避免连续制动时盘面温度过高引发摩擦系数衰减，也就是工程上常说的热衰退问题。盘面的打孔设计并非单纯的外观装饰，每一个通孔都经过位置排布校核：一方面在制动过程中，摩擦片与盘面挤压产生的磨屑可以通过孔洞及时排出，

　　避免磨屑夹在摩擦副之间造成盘面划伤、制动抖动；另一方面雨天行驶时，孔洞可以快速破除盘面的水膜，缩短湿滑路面的制动响应时间，减少水衰退带来的制动距离延长风险。从安装边界来看，盘心的定位凸台与轮毂轴头的配合尺寸按照主流A级车的轴头规格设计，中心孔的公差带选取过渡配合区间，保证装配后制动盘的径向跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题。盘面分布的五个螺栓过孔，位置度公差严格按照整车安装基准校核，与轮毂螺栓的间隙控制在合理范围，既保证装配时的顺利对位，也避免行驶过程中螺栓与孔壁产生异常撞击。设计过程中首先要确定摩擦环的有效工作半径，这个参数直接决定制动力矩的输出大小，需要匹配卡钳的活塞面积、摩擦片的摩擦系数，

　　以及整车的轴荷分配参数，保证前后轮制动力分配符合EBD系统的标定逻辑，避免后轮先抱死引发车辆侧滑。摩擦盘面的厚度选取也有讲究，要兼顾热容量和簧下质量：厚度过大不仅会增加不必要的簧下重量，影响悬挂的响应速度，还会挤占卡钳的安装空间；厚度过小则热容量不足，连续制动后温升过快，容易引发制动盘翘曲变形。这款制动盘的通风筋采用直筋径向排布，相比曲线筋结构，直筋的风阻更小，高速旋转时产生的气流噪音更低，同时铸造工艺性更好，成品率更高，适合量产车型的大规模配套。在建模阶段，需要重点关注打孔位置的应力分布，不能让孔洞出现在摩擦面的应力集中区域，否则反复制动的热应力循环容易导致盘面从孔位处产生裂纹。所有孔洞的边缘都做了微小的倒角处理，

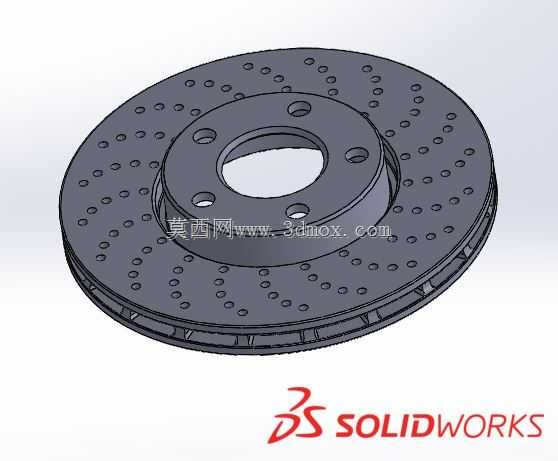

　　避免摩擦片在磨合阶段出现异常偏磨，也减少孔洞边缘的应力集中系数。实际装车验证时，需要分别做冷态制动效能、热态制动效能、连续制动衰退、高速制动抖动、涉水制动恢复这几项核心测试，这套结构的制动盘在连续10次从100km/h到0的全力制动测试中，盘面最高温度可以控制在合理区间，制动力矩波动远低于实心盘的表现。另外，制动盘的安装端面与摩擦面的垂直度公差也需要严格控制，这个形位公差直接影响制动盘的端面跳动量，公差过大的话，每次制动时摩擦片会被跳动的盘面反复推挤，不仅会产生制动噪音，还会导致踏板出现脉动反馈，影响驾驶感受。设计时还需要考虑摩擦片的磨损补偿空间，通风腔的结构强度要能支撑摩擦片磨损到极限厚度时的制动夹紧力，不会出现盘面变形开裂的问题。对于售后维修场景来说，这款制动盘的安装尺寸与多款同平台车型通用，替换时不需要额外改动卡钳或轮毂部件，维修便利性较好。日常建模时，这类回转类零件要优先利用旋转凸台命令生成基础基体，再通过圆周阵列完成打孔和通风筋的特征创建，所有阵列的实例数要和实际结构的排布数量一致，保证后续做有限元热分析、结构应力分析时的模型精度，避免特征简化带来的仿真结果偏差。
