建筑紧固用混凝土套筒锚结构设计

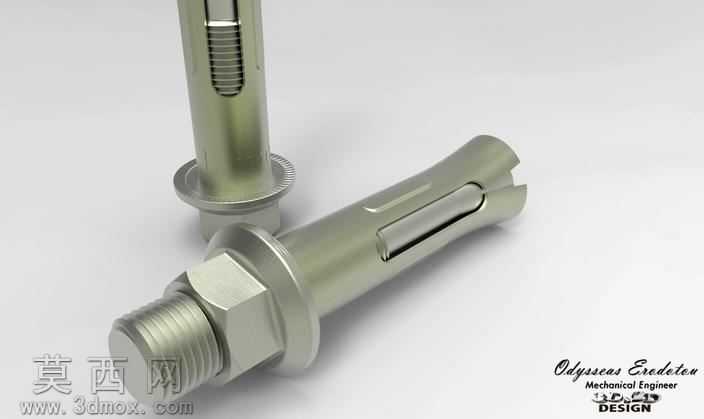

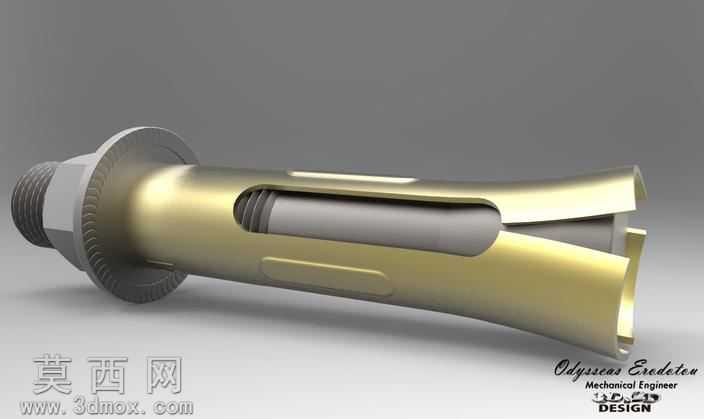

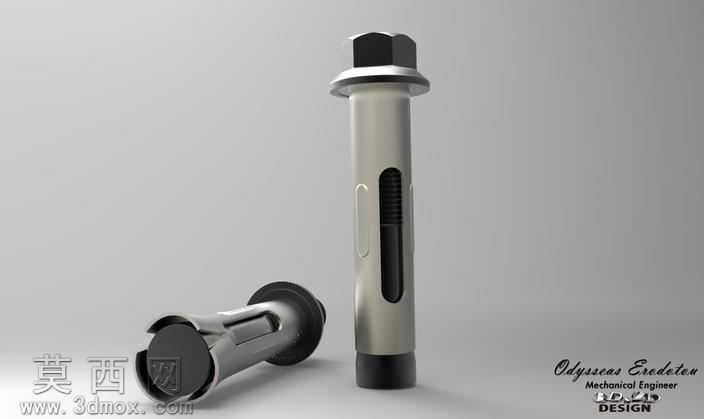

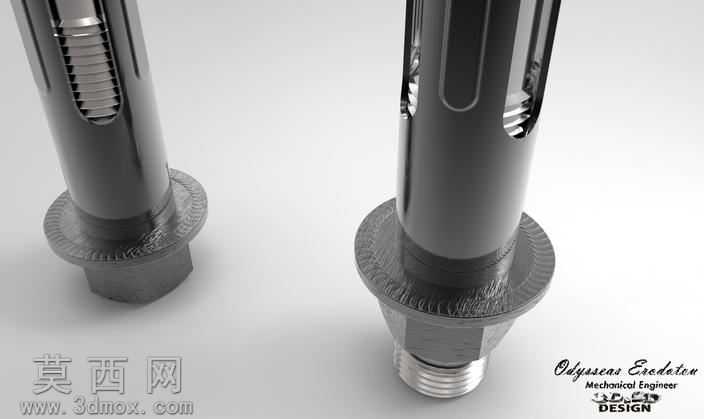

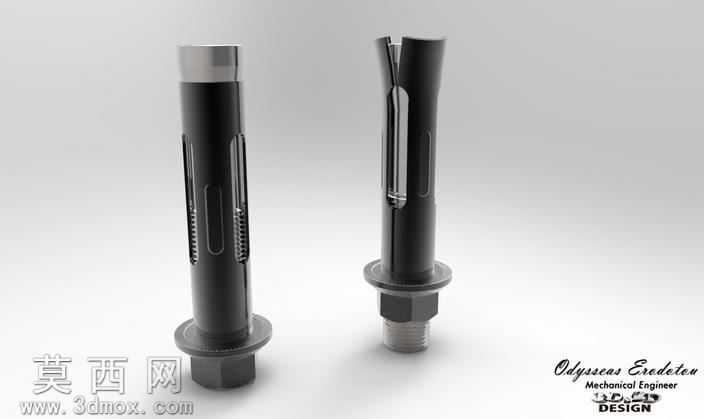

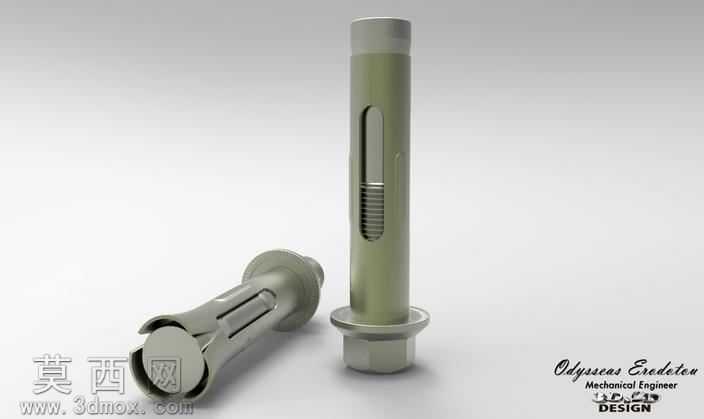

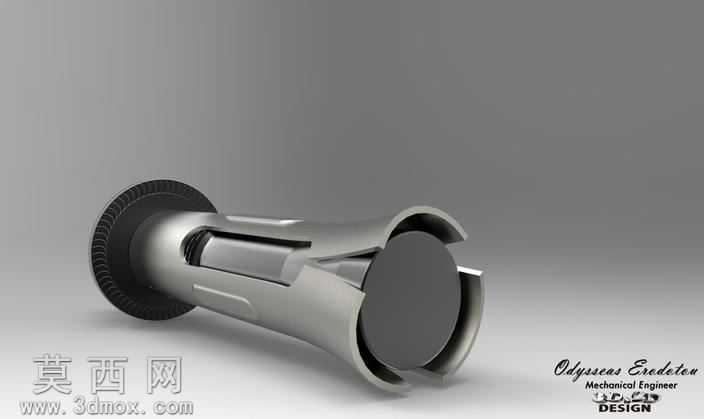

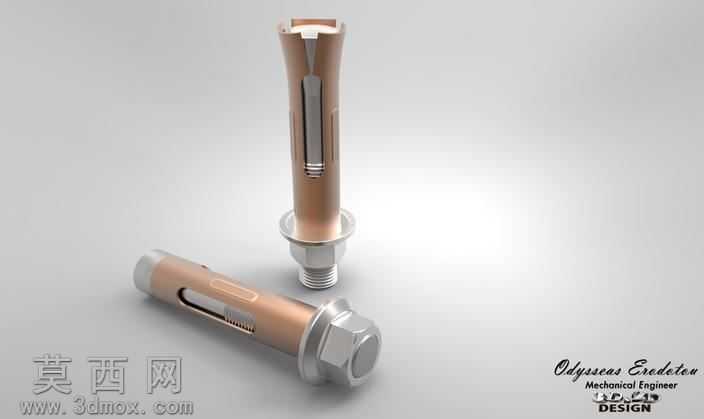

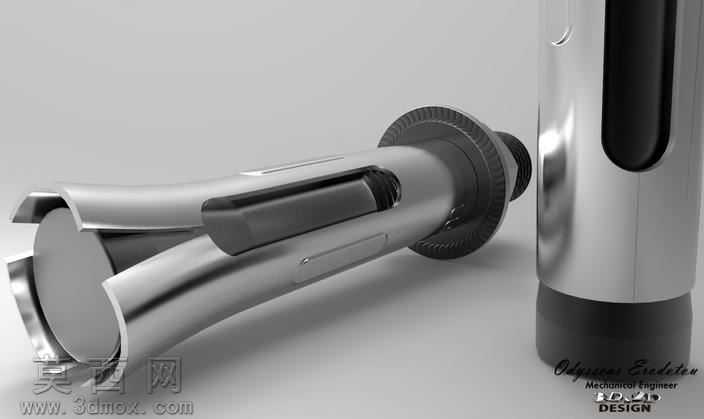

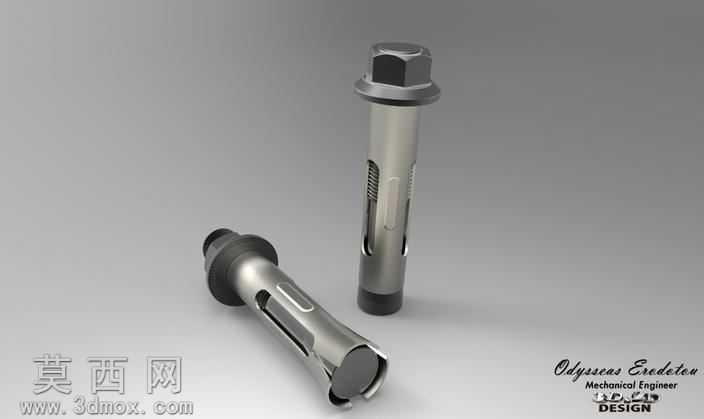

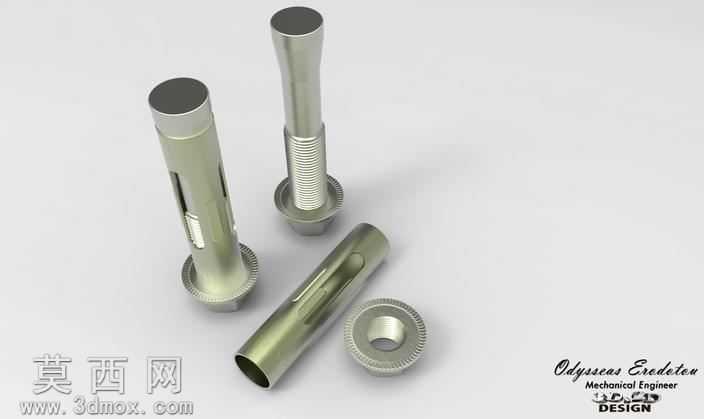

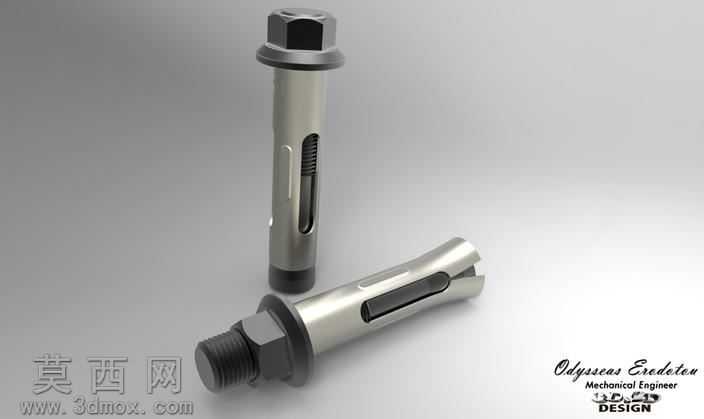

本作品为混凝土套筒锚的三维参数化建模成果，建模阶段采用SolidWorks软件完成全特征构建，首先依据套筒锚的实际安装受力逻辑绘制核心基准轴与基准面，先完成外六角法兰端的实体拉伸，对六角棱边做符合五金件加工规范的倒角处理，法兰承压面预留0.2°的微小拔模斜度，匹配实际冷镦成型的工艺特征。套筒主体部分采用薄壁拉伸特征构建，沿轴向对称开设四条膨胀开槽，开槽末端设计圆弧过渡结构，避免膨胀受力时出现应力集中开裂的问题，套筒内壁加工有连续内螺纹，螺纹牙型采用标准公制三角螺纹参数，牙距、牙高均符合通用紧固件的尺寸规范，螺纹起始端做导向倒角处理，方便配套螺杆的旋入装配。配套的膨胀内芯采用回转体建模，前端做锥度收窄设计，锥面角度与套筒开槽端的内锥面完全匹配，保证膨胀过程中受力均匀，内芯表面做哑光金属质感的材质处理，还原镀锌五金件的真实表面状态。渲染阶段采用工作室柔光环境，主光源从侧上方45°投射，搭配底部补光消除零件暗部死黑，地面添加微弱的接触阴影增强模型的真实落地感，金属材质分别调整了粗糙度参数：套筒外表面做军绿色钝化质感的材质设置，粗糙度控制在0.3左右，还原达克罗表面处理的哑光质感，内芯与配套螺杆采用镀锌亮面金属材质，粗糙度设置为0.1，添加微弱的环境反射效果突出金属光泽。设计过程中充分考虑了套筒锚的实际安装工况：套筒长度、开槽深度、内芯锥度的参数匹配经过反复校核，保证锚栓打入混凝土钻孔后，旋紧螺母时内芯轴向移动撑开套筒端部，使开槽瓣片与混凝土孔壁形成足够的挤压力，实现可靠的锚固效果，法兰端的直径设计大于套筒外径，可在安装时贴合被固件表面，分散承压应力避免固件表面凹陷。整体模型的所有特征均保留参数化编辑属性，可根据不同的锚固荷载需求快速调整套筒直径、长度、螺纹规格等参数，适配不同的建筑施工紧固场景，模型装配过程中添加了同轴度、端面重合等配合约束，完整还原套筒锚的装配关系，可直接用于后续的工程受力模拟、施工工艺演示或者产品加工图纸的导出工作。
