30毫米安装尺寸塑料铰链结构设计

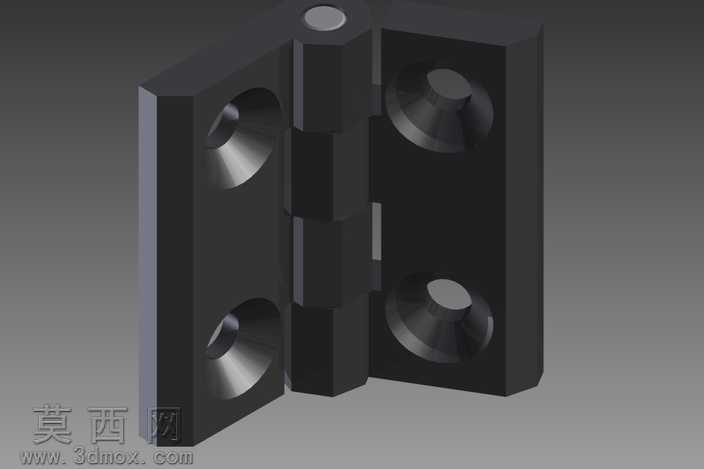

本塑料铰链采用三维参数化建模方式完成整体结构设计，建模过程中以30毫米安装尺寸为核心基准，先绘制单侧页片的二维草绘轮廓，精准定位沉头安装孔的孔位、孔径与沉孔深度，确保安装后螺丝头部可完全埋入页片平面，不会出现凸起干涉的问题。建模时对铰链的转轴配合结构做了重点设计，转轴与页片轴套之间预留了合理的转动间隙，既保证铰链开合转动顺畅无卡滞，又避免间隙过大导致的页片晃动错位问题。材质设定上选用工程塑料材质，渲染时赋予模型哑光黑色塑料质感，调整材质的粗糙度与反光参数，还原工程塑料件的真实表面质感，同时对沉孔内壁、转轴配合面做了光影细化处理，清晰展现各结构的细节特征。结构设计上采用对称式双页片布局，每页片设置两个沉头安装孔，可保证安装后受力均匀，转轴部分采用分段式轴套结构，提升铰链整体的结构强度，避免长期开合使用出现轴套断裂的问题。设计过程中充分考虑塑料件的成型工艺特性，所有结构转角处均设置合理的圆角过渡，避免尖锐棱角导致的注塑应力集中问题，同时页片厚度均匀一致，符合注塑成型的壁厚要求，减少注塑生产时出现缩痕、翘曲的概率。整体模型完成后通过装配约束验证铰链的开合活动范围，模拟实际使用时的转动状态，确认各部件在开合过程中无干涉碰撞，安装孔位的尺寸精度可满足实际装配需求，整体结构紧凑实用，适配轻型门窗、小型设备箱盖等场景的铰接使用需求。
