四轮独立转向底盘车架结构设计方案

项目分类:汽车类 发布时间:2022-01-04 ID:487227
  • 四轮独立转向底盘车架结构设计方案

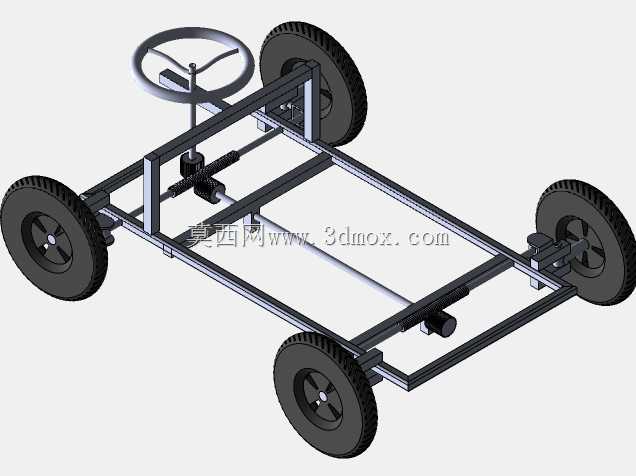

  这套四轮转向结构的核心应用场景覆盖低速场地作业载具、园区巡检无人车、小型特种作业平台的行走系统开发,区别于传统前轮转向的底盘架构,四轮同步转向的设计能够将整车转弯半径压缩至同轴距前轮转向车型的40%左右,在狭窄巷道、仓储库区、狭小作业场地内的机动灵活性提升十分显著,尤其适合需要频繁掉头、窄道穿行的作业场景。从实际用途来看,该结构可直接作为小型电动载具、实验教学平台、AGV转运底盘的基础行走架构,无需对转向传动逻辑做大幅改动即可适配不同的动力布置方案,不管是后置单电机驱动还是四轮轮毂电机驱动形式,都能通过调整传动杆件的连接位置完成适配。

  功能特性层面,这套转向机构采用方向盘输入连接齿轮齿条转向器,通过横向传动拉杆将转向动作同步传递至前后桥的转向节臂,实现四个车轮的协同偏转,转向过程中前后轮偏转方向根据转向角度需求自动匹配,小角度转向时前后轮反向偏转实现极小转弯半径,大角度高速转向时可切换为前轮转向模式保证行驶稳定性,整套机构没有采用复杂的电子差速控制结构,纯机械传动的连接形式可靠性更高,在户外颠簸、多尘的作业环境下故障率远低于线控转向方案,后期维护仅需定期检查拉杆球头的磨损间隙即可,不需要对电控传感系统做复杂标定。

  设计思路上,整个车架采用矩形钢管焊接的框架式结构,主纵梁选用壁厚3mm的4060矩形管承担主要弯曲载荷,横梁采用4040矩形管分段布置,既为转向拉杆、传动部件预留了充足的安装空间,也能保证车架在承受满载载荷时的扭转刚度,避免车架变形导致转向拉杆卡滞。转向器的安装位置布置在车架前部靠近方向盘输入轴的位置,缩短了方向盘到转向器的传动距离,减少了传动间隙带来的转向虚位,前后桥的转向节支座直接焊接在车架纵梁的延伸段上,支座位置经过同轴度校验,保证左右两侧转向节的转动轴线处于同一平面,避免转向过程中出现轮胎偏磨的问题。车轮的安装位预留了标准轮毂轴承的安装座,可适配10-12寸的充气橡胶轮,满足不同承载能力的选型需求。

  外形尺寸与安装边界方面,整套底盘的轴距设定为1200mm,前后轮距为800mm,车架总宽度控制在900mm以内,总长度不含外伸部件为1400mm,车架上平面距离地面的高度为320mm,这个尺寸边界能够适配绝大多数小型载具的上装安装需求,不管是搭载货厢、检测设备还是作业机械臂,都有充足的安装平面。转向机构的所有运动部件都布置在车架框架的内部空间,没有超出车架外轮廓的凸出部件,避免在狭窄空间通行时出现部件刮碰,方向盘的安装高度距离车架上平面为450mm,符合人体工程学的操作角度,操作人员站立或者坐立操作都能获得舒适的转向握持角度。需要注意的是,安装动力系统时,驱动桥的差速器安装位需要预留150mm的离地间隙,避免通过起伏路面时磕碰传动部件,电池或者油箱的安装位置可以布置在车架中部的空腔内,降低整车重心进一步提升转向过程中的稳定性。

  从结构验证的角度来看,这套转向机构的拉杆长度经过运动仿真校核,转向过程中四个车轮的偏转角度符合阿克曼转向几何要求,转向时所有车轮都能围绕同一个瞬时转向中心转动,不会出现轮胎滑动摩擦的问题,在满打方向时车轮的最大偏转角度可达35度,配合四轮反向转向的逻辑,整车最小转弯半径仅为2.5米左右,远优于同尺寸的传统前轮转向底盘。车架的焊接节点都做了加强筋处理,在承受1吨以内的满载载荷时,车架的最大变形量不超过1.2mm,完全满足低速载具的刚度要求,不会因为长期满载行驶出现车架开裂、变形的问题。
