钢管桁架式赛车底盘框架结构设计

　　该钢管桁架式底盘是方程式类赛车的核心承载基体，所有车载系统的安装、载荷传递都依托该框架完成，在场地竞速、学生方程式赛事、业余赛车改装场景中，这类桁架结构是兼顾轻量化与结构强度的主流选型。从实际使用场景来看，这类底盘需要承接动力总成、悬架系统、转向机构、座椅与安全防护装置、燃油或储能单元的全部安装载荷，同时要在车辆过弯、急加减速、路面颠簸冲击甚至碰撞工况下，保证结构变形量控制在设计阈值内，避免关键安装点位位移导致的操控失效。

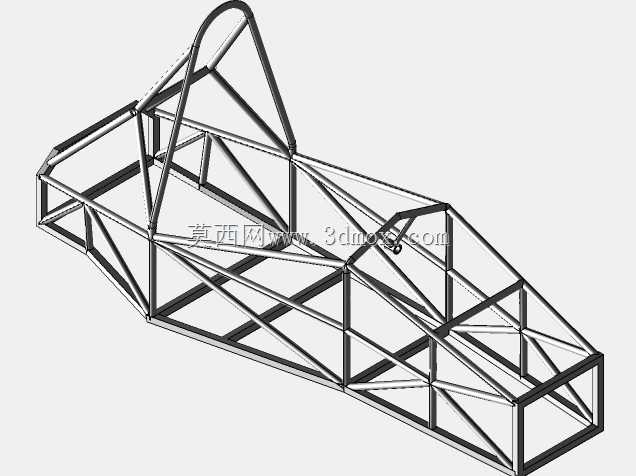

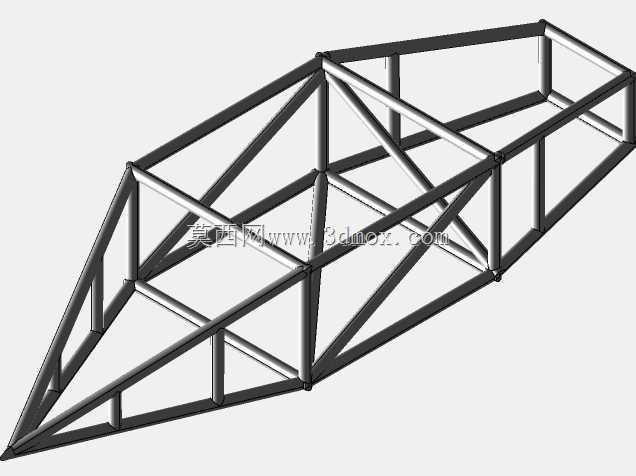

　　设计思路上采用空间钢管桁架的结构逻辑，没有使用整体冲压式的承载车身，而是通过不同规格的圆形钢管拼接形成闭合的空间受力体系：前部采用收敛的锥形桁架结构，对应前悬架安装点、前防撞区域的受力需求，斜向布置的支撑管将前部冲击载荷快速分散到两侧主纵梁上，避免局部应力集中；中部座舱区域采用矩形截面的主框架结构，预留出驾驶位、操控组件、动力总成的安装空间，横向与斜向的交叉支撑管把座舱区域围成高刚性的笼式结构，既满足侧碰时的防护要求，也为悬架硬点、座椅安装点提供足够的局部刚度，避免安装点在交变载荷下出现疲劳开裂；后部框架对应动力总成、后悬架、传动系统的安装位置，通过多组斜撑将后轴的驱动力、制动力传递到主纵梁上，抵消动力输出时的扭转力矩。

　　从安装边界来看，两侧主纵梁是整个底盘的核心承载梁，沿整车长度方向贯通，所有横向支撑、斜向支撑的端点都焊接固定在主纵梁对应点位，悬架安装支座需要提前在对应钢管位置焊接加强衬板，保证硬点的连接强度；前部锥形结构的最前端预留前防撞结构、前悬摇臂的安装位置，框架内部的横向间距需要匹配转向机构、前制动系统的布置空间，避免转向过程中出现运动干涉；中部座舱区域的横向宽度需要满足驾驶员乘坐、方向盘与踏板操作的空间需求，两侧边梁的高度要匹配侧防撞结构、车身覆盖件的安装定位，底部横向钢管的位置需要预留电池、线束、管路的布置空间，同时保证离地间隙满足赛事规则要求；后部框架的纵向长度需要匹配动力总成的尺寸，主减速单元、差速器的安装点位需要通过加强筋与周边多根钢管连接，分散大扭矩输出带来的局部载荷，后悬的安装硬点要与前悬硬点处于统一的设计基准面，保证四轮定位参数的准确性。

　　结构特性上，这类桁架结构的优势在于可以根据不同区域的受力大小灵活调整钢管的壁厚与管径，高载荷区域使用大管径厚壁钢管，低载荷区域使用小管径薄壁钢管，在保证整体扭转刚度、弯曲强度满足设计要求的前提下，尽可能降低结构自重，相比冲压焊接的一体式底盘，桁架结构的修改迭代成本更低，不需要开发大型冲压模具，通过钢管切割、焊接即可完成样件制作，非常适合小批量定制的赛车项目使用。在受力传递逻辑上，所有杆件尽量采用二力杆设计，让钢管主要承受轴向的拉压力，减少杆件承受的弯曲力矩，最大化发挥钢管材料的力学性能，交叉布置的斜撑有效提升了框架的抗扭转能力，当车辆单侧车轮遇到凸起路面时，冲击力可以通过斜撑快速传递到对侧纵梁，避免局部框架出现过大的扭转变形，保证悬架几何参数的稳定，提升车辆的操控一致性。在细节处理上，所有钢管的连接节点都采用相贯线切割处理，保证管材之间的贴合面积，提升焊接强度，关键受力节点会额外增加三角形加强片，避免节点处出现应力集中导致的焊缝开裂，所有安装点位的平面度、位置度都需要在焊接工装的定位下完成制作，减少焊接变形带来的安装误差，保证后续各系统装配的匹配度。
